公開番号2024121884
公報種別公開特許公報(A)
公開日2024-09-09
出願番号2023029099
出願日2023-02-28
発明の名称シーアンカー
出願人個人
代理人
主分類B63B 21/48 20060101AFI20240902BHJP(船舶またはその他の水上浮揚構造物;関連艤装品)
要約【課題】簡単に取り付けられ、しかも、そのまま前進できるシーアンカーを提供する。
【解決手段】シート(1)とロープ(2)で構成されており、シート(1)には、上に浮き(1b)と、下には錘(1d)が構成されており、ロープ(2)の上は船首に取り付け、下のロープ(2)は、船(3)の側板に取り付けることで後進するときは抵抗になり、前進するときには、点線のように抵抗にはならない。
【選択図】図1
特許請求の範囲【請求項1】
シーアンカーは、シート(1)とロープ(2)で構成されており、
該シート(1)は、上部シート(1a)と下部シート(1c)があり、
該上部シート(1a)には浮き(1b)と、該下部シート(1c)には錘(1d)が構成されており、
前記ロープ(2)には、上ロープ(2a)と下ロープ(2b)があり、
該上ロープ(2a)は、該上部シート(1a)と、船(3)の船首取付部(3a)を結び、
該下ロープ(2b)は、該下部シート(1c)と、船(3)の側板取付部(3b)を結ぶことを特徴とするシーアンカー。

発明の詳細な説明【技術分野】
【0001】
本発明は、船首を風上に向けるシーアンカーに関するものである。
続きを表示(約 1,600 文字)【背景技術】
【0002】
従来のシーアンカーは、風上に船首を向けていなければならないが、船は船尾の方が重く流れ難いため、如何しても船尾が風上を向くので、波が船尾に当たる。その船尾は、船首のように波を避けるように設計してないため、波を被ることが多かった。そこで、船を風上に向けるために、シーアンカーが開発されたが、そのシーアンカーは、パラシュートを海に沈めた状態で、海に沈めたままでの航行は難しかった。
【0003】
そこで、特許文献2の特開2011-194957のシーアンカーは、船首に横木を取り付け、その横木に蝶番を介してアンカー棒があり、後進する時にはアンカー棒が作用して抵抗になり、船全体が風を受け、アンカー棒を中心に風下に船が向いていた。また、前進する時には蝶番が作用して、アンカー棒が水面に浮上するため、抵抗がないため進めるものであった。
【先行技術文献】
【特許文献】
【0004】
特開2013-163463
特開2011-194957
【発明の開示】
【発明が解決しようとする課題】
【0005】
従来の特許文献2のシーアンカーは、船首に横木を取り付け、その横木に蝶番を介してアンカー棒が、後進する時には、アンカー棒が作用して抵抗になり、船全体が風を受け、アンカー棒を中心に風下に船が向いていた。また、前進する時には蝶番が作用して、アンカー棒が水面に浮上するため、抵抗がないため進めるものであったが、取り付けるまでが面倒であった。
【0006】
そこで、本発明のシーアンカーは、シート(1)とロープ(2)で構成されており、そのシート(1)の上部には浮き(1b)と、下部には錘(1d)が構成されており、上ロープは船首取付部(3a)に、下ロープは船の側板取付部(3b)に結ぶことで、簡単に取り付けられる。しかも、そのまま前進できるシーアンカーを提供するものである。
【課題を解決するための手段】
【0007】
上記目的を達成するために、本発明のシーアンカーは、シート(1)とロープ(2)で構成されており、そのシート(1)は上部シート(1a)と下部シート(1c)があり、その上部シート(1a)には浮き(1b)と、下部シート(1c)には錘(1d)が構成されている。
【0008】
そしてロープ(2)は、上ロープ(2a)と下ロープ(2b)があり、その上ロープ(2a)は、上部シート(1a)と、船(3)の船首取付部(3a)を結ぶ。また、下ロープ(2b)は、下部シート(1c)と、船(3)の側板取付部(3b)を結ぶことで目的を達成した。
【発明の効果】
【0009】
本発明のシーアンカーは、次のような効果がある。
(イ) 船首は風上を向いているので、波を被ることが無い。
(詳しくは0022段落を参照)
(ロ) シーアンカーをそのままで、前進する時には抵抗にならない。
(詳しくは0026段落を参照)
(ハ) 後進はシーアンカーが抵抗になるが、下ロープにゴム紐を使用すると、後進できる。
(詳しくは0028段落を参照)
(ニ) ロープを縛るだけで良いので、簡単に取り付けができる。
(詳しくは0006段落を参照)
【図面の簡単な説明】
【0010】

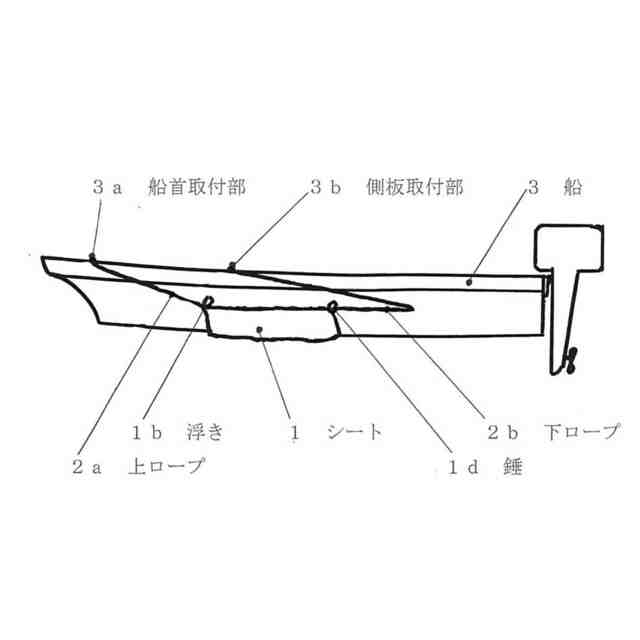

図は、側面をあらわした使用状態の模式図である。
図は、使用状態の斜視図である。

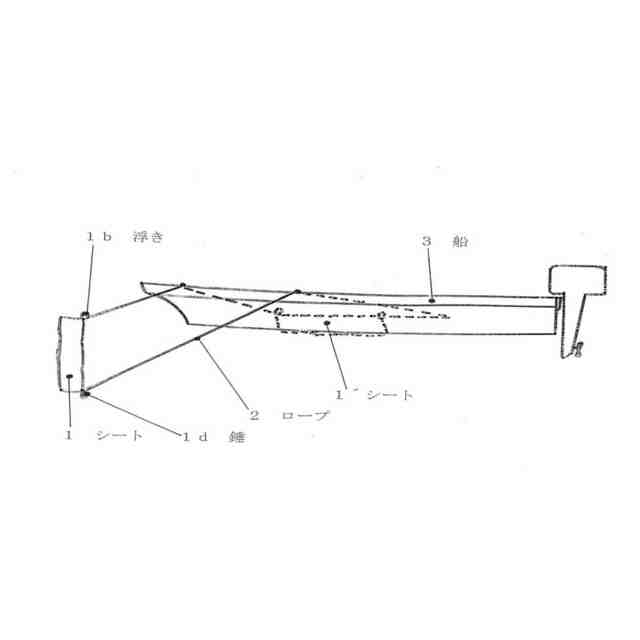

図は、前進するときの側面図である。

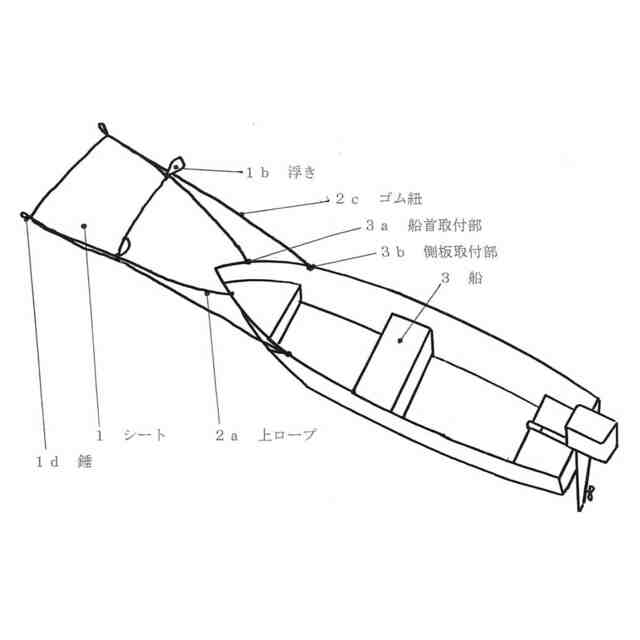

図は、下ロープをゴム紐に変えた斜視図である。
【発明を実施するための最良の形態】
(【0011】以降は省略されています)
