公開番号2025001995
公報種別公開特許公報(A)
公開日2025-01-09
出願番号2023101850
出願日2023-06-21
発明の名称浮標
出願人炎重工株式会社
代理人個人,個人
主分類B63B 22/00 20060101AFI20241226BHJP(船舶またはその他の水上浮揚構造物;関連艤装品)
要約【課題】本開示は、予め定められた位置からの位置変動をより抑制する浮標を提供する。
【解決手段】浮体と、前記浮体の位置を検出する位置検出部と、前記浮体を移動させる推進力を発生する推進部と、前記位置検出部が検出した前記位置が、予め定められた範囲内になるように前記推進部を制御する制御部と、を備える浮標。
【選択図】図1
特許請求の範囲【請求項１】
浮体と、
前記浮体の位置を検出する位置検出部と、
前記浮体を移動させる推進力を発生する推進部と、
前記位置検出部が検出した前記位置が、予め定められた範囲内になるように前記推進部を制御する制御部と、
を備える、
浮標。
続きを表示（約 660 文字）【請求項２】
使用時に水上に設けられる上部と、
使用時に水中に設けられる下部と、
前記上部と前記下部を接続する支柱を備える接続部と、
を備え、
前記浮体は、貫通孔を有し、
前記支柱は前記貫通孔を貫通する、
請求項１に記載の浮標。
【請求項３】
前記上部と、前記浮体との間に、前記支柱を前記上部に押す弾性部を備える、
請求項２に記載の浮標。
【請求項４】
前記位置検出部は、全球測位衛星システムにより測位し、
前記位置検出部は、前記上部に設けられるアンテナに接続する、
請求項３に記載の浮標。
【請求項５】
前記下部にカメラを備える、
請求項３に記載の浮標。
【請求項６】
前記下部に、バッテリを収納するバッテリ収納ボックスを備える、
請求項２から請求項５のいずれか一項に記載の浮標。
【請求項７】
前記上部に、発光部を備える、
請求項２から請求項５のいずれか一項に記載の浮標。
【請求項８】
複数の前記推進部を備える、
請求項１から請求項５のいずれか一項に記載の浮標。
【請求項９】
ロープが結びつけられる結合部を備える、
請求項１から請求項５のいずれか一項に記載の浮標。
【請求項１０】
外部と通信する通信部を備える、
請求項１から請求項５のいずれか一項に記載の浮標。

発明の詳細な説明【技術分野】
【０００１】
本開示は、浮標に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
海上での工事を行う際に、工事区域を明示するために浮標を海上に設置する場合がある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１１７９８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
浮標は、例えば、海中に沈められた錨又は錘に係留されて海上に浮いていることから、波の影響により浮標の位置が大きく変動する場合があった。
【０００５】
本開示は、予め定められた位置からの位置変動をより抑制する浮標を提供する。
【課題を解決するための手段】
【０００６】
本開示は、浮体と、前記浮体の位置を検出する位置検出部と、前記浮体を移動させる推進力を発生する推進部と、前記位置検出部が検出した前記位置が、予め定められた範囲内になるように前記推進部を制御する制御部と、を備える浮標である。
【発明の効果】
【０００７】
本開示の浮標によれば、予め定められた位置からの位置変動をより抑制できる。
【図面の簡単な説明】
【０００８】

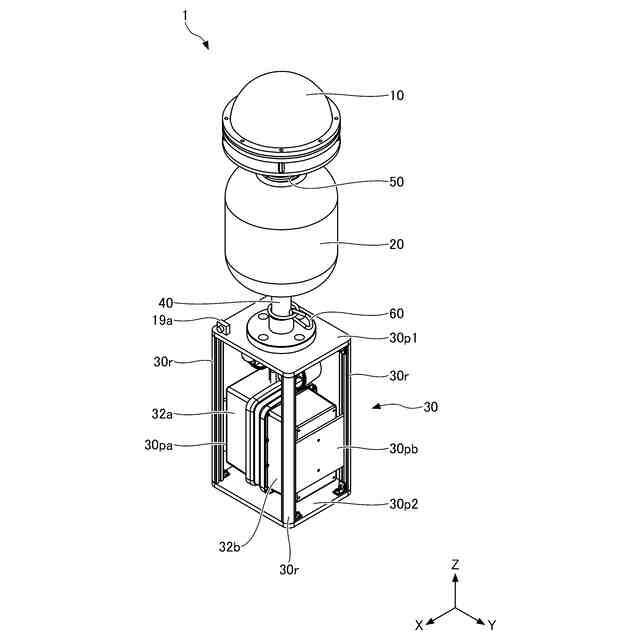

図１は、本実施形態に係る浮標の斜視図である。

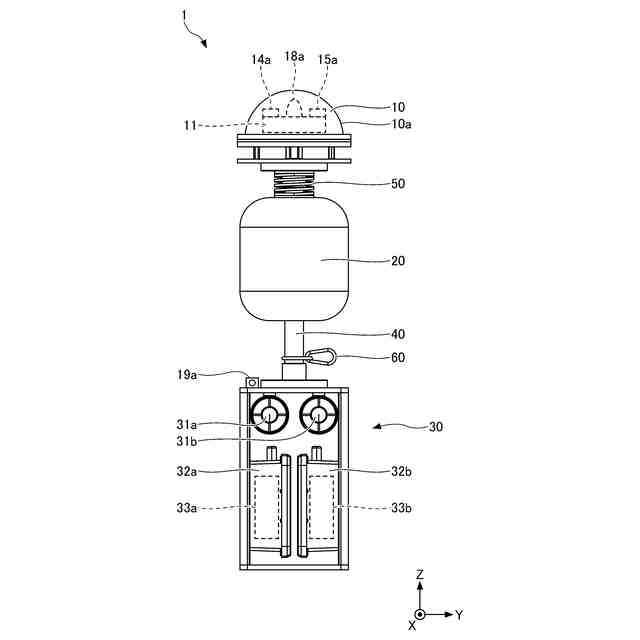

図２は、本実施形態に係る浮標の正面図である。

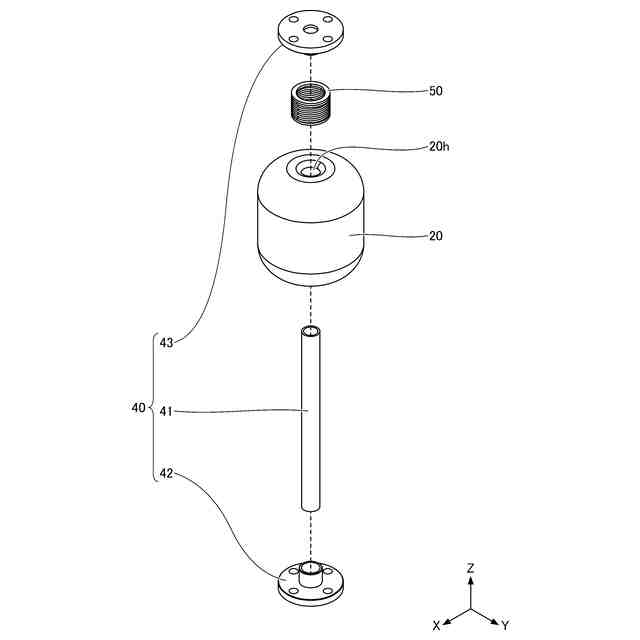

図３は、本実施形態に係る浮標における浮体及び接続部について説明するための分解斜視図である。

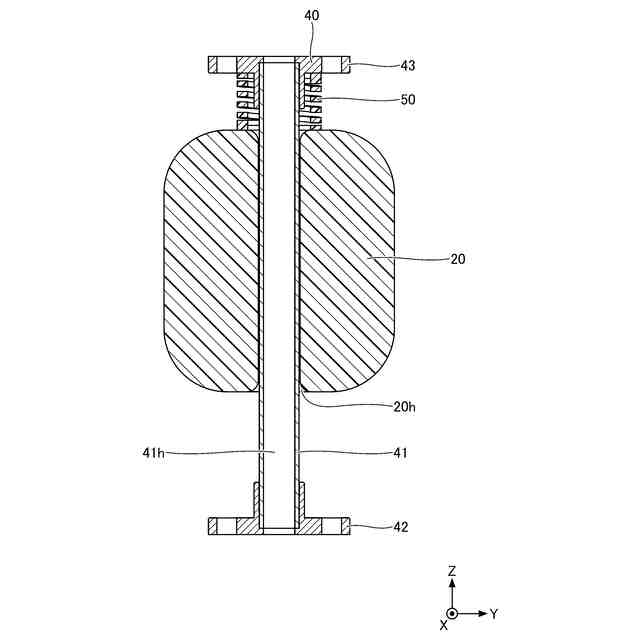

図４は、本実施形態に係る浮標における浮体及び接続部について説明するための断面図である。

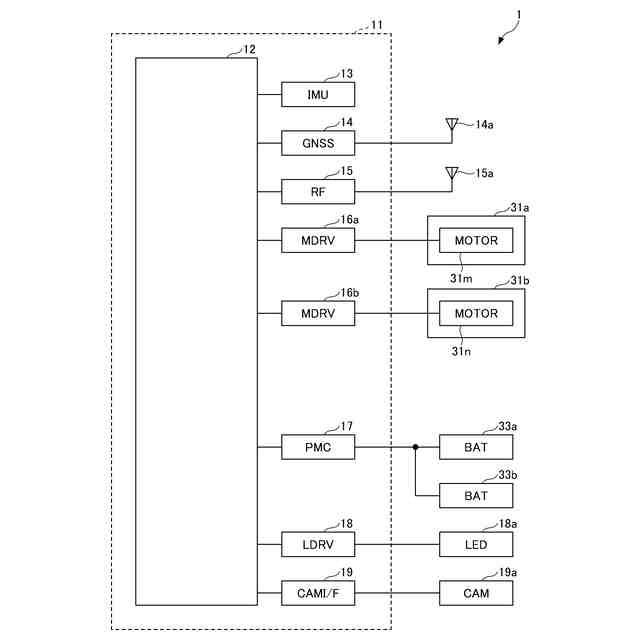

図５は、本実施形態に係る浮標における機能構成を示す図である。
図６は、本実施形態に係る浮標における使用状態を示す図である。

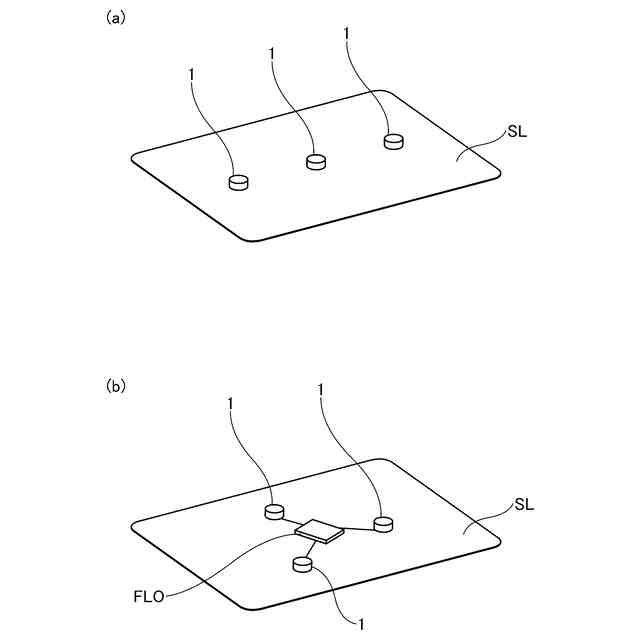

図７は、本実施形態に係る浮標の使用例について説明する図である。
図８は、本実施形態の変形例に係る浮標の斜視図である。

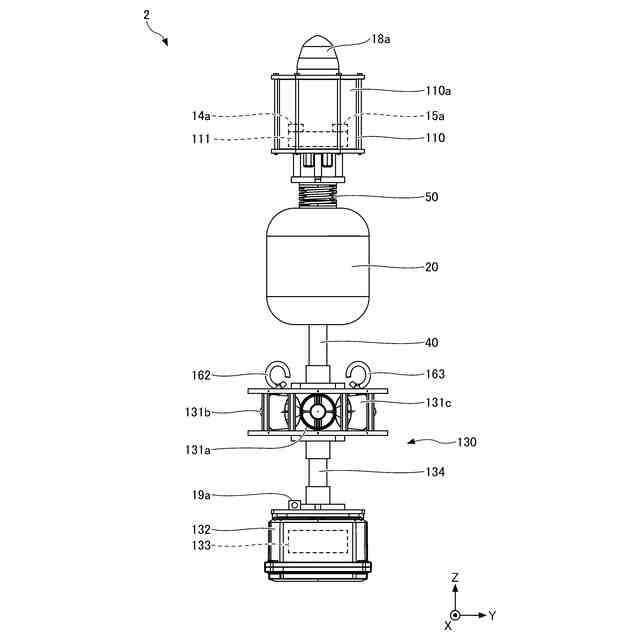

図９は、本実施形態の変形例に係る浮標の正面図である。
図１０は、本実施形態の変形例に係る浮標における制御部の機能構成を示す図である。
【発明を実施するための形態】
【０００９】
本実施例に係る浮標の具体例を、以下に図面を参照しながら説明する。なお、本開示はこれらの例示に限定されるものではなく、特許請求の範囲によって示され、特許請求の範囲と均等の意味及び範囲内でのすべての変更が含まれることが意図される。
【００１０】
なお、各実施形態に係る明細書及び図面の記載に関して、実質的に同一の又は対応する機能を有する構成要素については、同一の符号を付することにより重複した説明を省略する場合がある。また、理解を容易にするために、図面における各部の縮尺は、実際とは異なる場合がある。
（【００１１】以降は省略されています）
