発明の名称係留フック
出願人オーケー工業株式会社,個人
代理人
主分類B63B 21/00 20060101AFI20250214BHJP(船舶またはその他の水上浮揚構造物;関連艤装品)
要約【課題】船舶が牡蠣筏Gから離れる際、風が吹いている時又、夜間で目視が困難な時等従来の係留フックHを取り外しするのに困難で自船にもう1人以上の補助が必要となる場合が多い。
【解決手段】解除用ロープ固定用リングBを設け、解除用ロープCを装着可能なことを特徴とする本発明の係留フックI図7を使用することで、風が吹いている時又、夜間で目視が困難な時等でも解除用ロープCを引くだけで1人で確実に取り外す事が出来る。
【選択図】図7
特許請求の範囲【請求項１】
係留フックであってフック部の曲がり先端部分に解除用ロープの装着部を有することを特徴とした係留フック。

発明の詳細な説明【技術分野】
【０００１】
船舶が牡蠣筏から係留フックを取り外しする際、１人でも簡単に取り外し出来る係留フックに関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
船舶は牡蠣筏に係留する事がある。牡蠣筏は牡蠣養殖用の筏で竹などの棒状のものを格子状に組み合わせて針金等で縛り形成されている。又、発泡スチロールを浮力体として海に浮かせて流されないようにワイヤーで筏と結んだコンクリートブロックを海底に沈めて繋ぎ止めてある筏である。図１及び図２は船舶を筏に係留する様子を示した図である。また図３～図６は従来の係留フックの図である。船舶が牡蠣筏に係留する際にはロープを使用して船舶と牡蠣筏を固定するが、牡蠣筏側のロープ先端には牡蠣筏の押さえ木Ｆに引っ掛ける為の係留フック図６が繋がれてあり、係留フック図６はロープ接続用リングＤと押さえ木Ｆに引っ掛ける為の曲がり部分で構成されている。牡蠣筏Ｇに係留している船舶図１、図２は牡蠣筏Ｇから離れる際には図３、図４、図５に示すように係留フックＨの曲がり部分を押さえ木Ｆから取り外す為に船上にて係留フックロープＡを、緩める（図３）、そして強く引っ張る（図４）、そしてねじる（図５）等の動作で、押さえ木Ｆに引っ掛かけてある係留フックの曲がり部分を押さえ木Ｆから外す事が出来る状態になるまで繰り返す必要がある。
【先行技術文献】
【特許文献】
【０００３】
特開平４－２５４２８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
牡蠣筏Ｇから離れる際は係留フックＨを取り外す為に係留フックロープＡの更に先に接続された係留フックＨの曲がり部分を押さえ木Ｆから外す必要がある。これは偶然を期待する不確実な動作であり、潮の流れが速い時又、波が大きい時又、風が強い時又、夜間目視が困難な時等１人で係留フックＨの向きを変える事は難しく船上から牡蠣筏Ｇに降りて直接人の手で係留フックＨを取り外す等自船にもう１人以上の補助が必要となる場合が多い。
【課題を解決するための手段】
【０００５】
上記の課題を解決する為の本願発明は、係留フックであってフック部の曲がり先端部分に解除用ロープの装着部を有することを特徴とした係留フックである。
【発明の効果】
【０００６】
本発明の係留フックＩ図７は解除用ロープ固定用リングＢに解除用ロープＣを装着する事により、解除用ロープＣを引くだけで押さえ木Ｆから簡単に係留フックを取り外す事が出来る。又、横風が吹いている時、波が大きい時、夜間目視が困難な時でも簡単に取り外し出来る。又、解除用ロープＣを係留フックのロープ接続用リングＤに通す事で合理的に更に安定した動作になり１人でも確実に取り外す事が出来る。
【図面の簡単な説明】
【０００７】
係留中の船舶を上から見た図

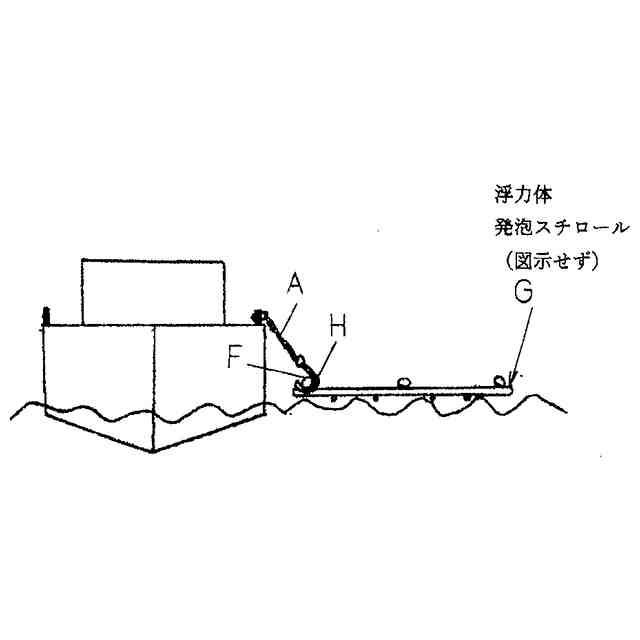

係留中の船舶を船舶正面から見た図

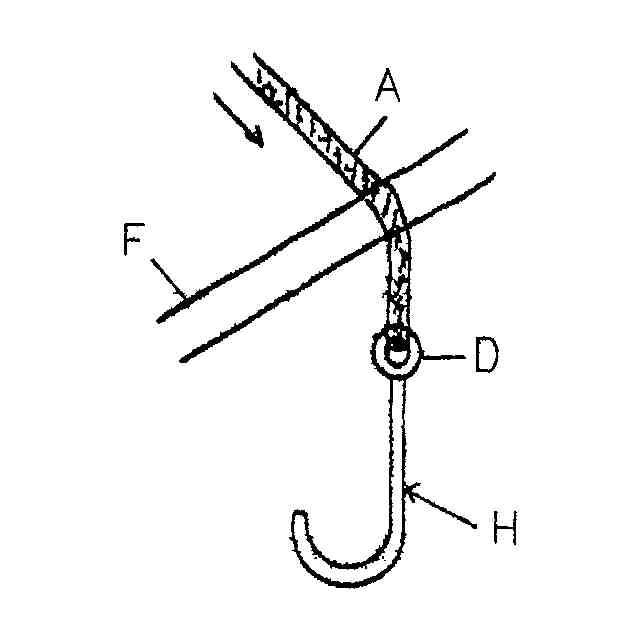

従来の係留フックロープＡを緩めた図

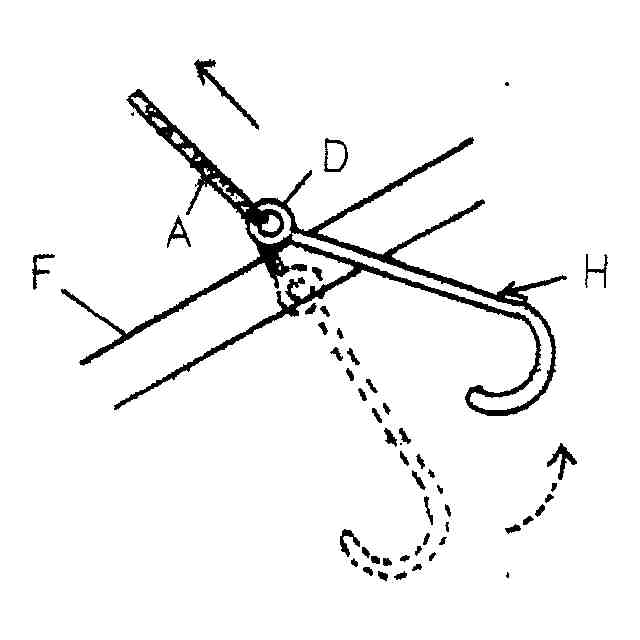

従来の係留フックロープＡを強く引っ張った図

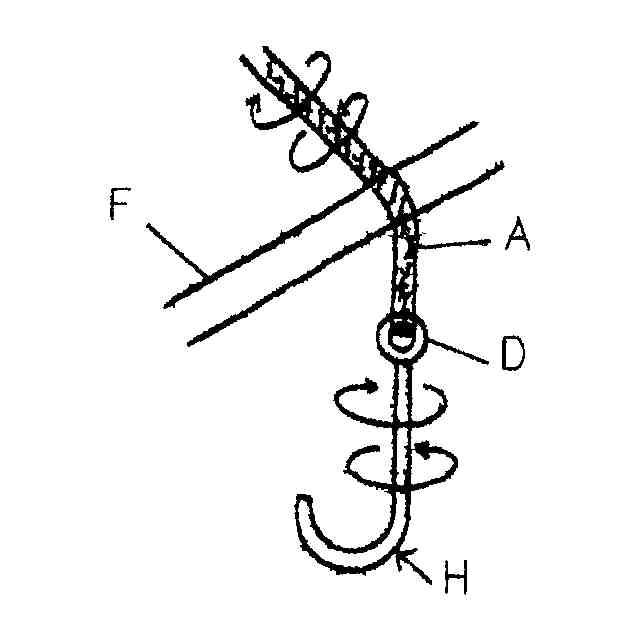

従来の係留フックロープＡをねじった図
従来の係留フックＨの図（イ）と横（ロ）から見た図

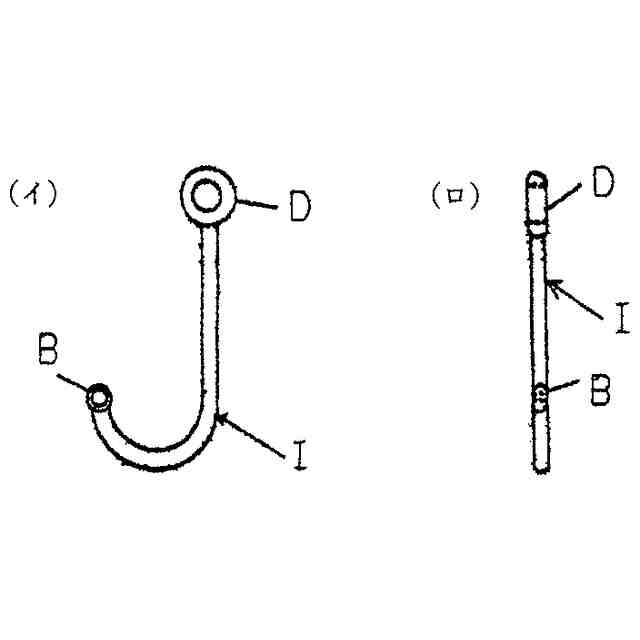

本発明の係留フックＩの図（イ）と横（ロ）から見た図

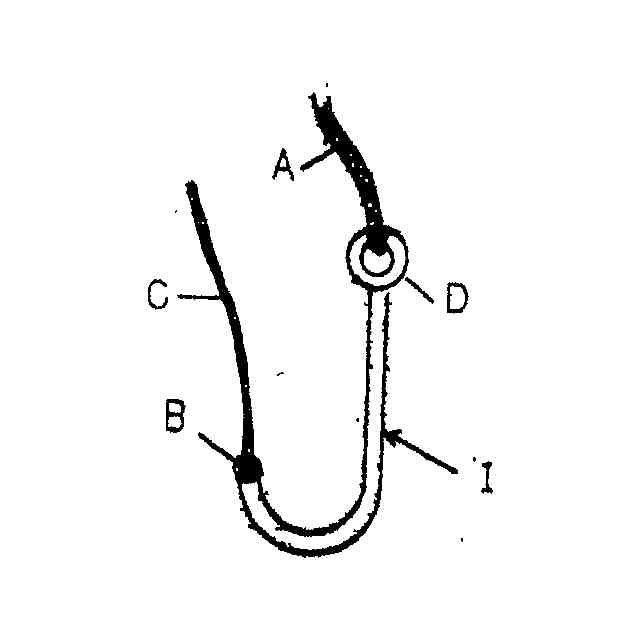

本発明の係留フックＩの使用時の図

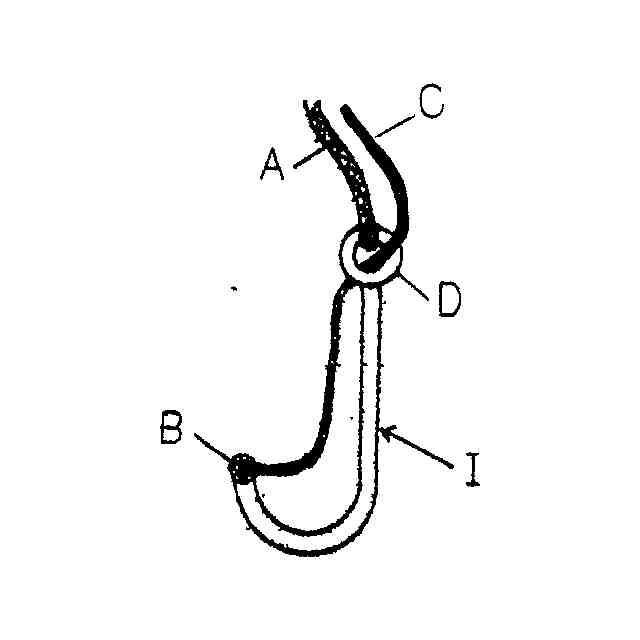

本発明の係留フックＩの使用時の図
押さえ木Ｆに掛かっている図
押さえ木Ｆから掛かりが外れかけている図
押さえ木Ｆから掛かりが外れた図
押さえ木Ｆから外れた図
【発明を実施するための形態】
【０００８】
図７は本発明の係留フックＩの図であり、フック部の曲がり部先端部分に解除用ロープ装着部として解除用ロープ固定用リングＢを取付けた図である。ロープを接続する為のロープ接続用リングＤと押さえ木Ｆに引っ掛ける為の曲がり部を有し解除用ロープを装置する為の解除用ロープ固定用リングＢで構成されている。
【０００９】
図８は本発明の係留フックＩの使用時の図であり、解除用ロープＣを解除用ロープ固定用リングＢに結んだ図である。
【００１０】
図９は本発明の係留フックＩの使用時の図であり、解除用ロープＣをロープ接続用リングＤに通した図であり解除用ロープＣを引いた時に係留フックロープＡの方向に平行に沿い図１１の様に押さえ木Ｆと本発明の係留フックＩの間に空間が出来て曲がり部が押さえ木Ｆから外れて解除用ロープＣは図８の状態より更に安定した動作が得られる。
