公開番号2025170145
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025153360,2021141034
出願日2025-09-16,2021-08-31
発明の名称手術支援システム、手術支援システムの制御方法およびプログラム
出願人川崎重工業株式会社
代理人個人,個人
主分類A61B 34/35 20160101AFI20251107BHJP(医学または獣医学;衛生学)
要約【課題】ロボットアームの姿勢に対して効果的にスケーリングを行うことが可能な手術支援システムを提供する。
【解決手段】手術支援システム100では、制御装置130は、受け付けられた操作量のうち、手術器具4の並進移動成分および手術器具4の回転成分に対して、それぞれ、並進および回転スケーリングを行い、並進および回転スケーリングを行った後の並進移動成分および回転成分に対して逆運動学計算を行うことにより、ロボットアーム60および手術器具4の関節軸の回転角を算出する。

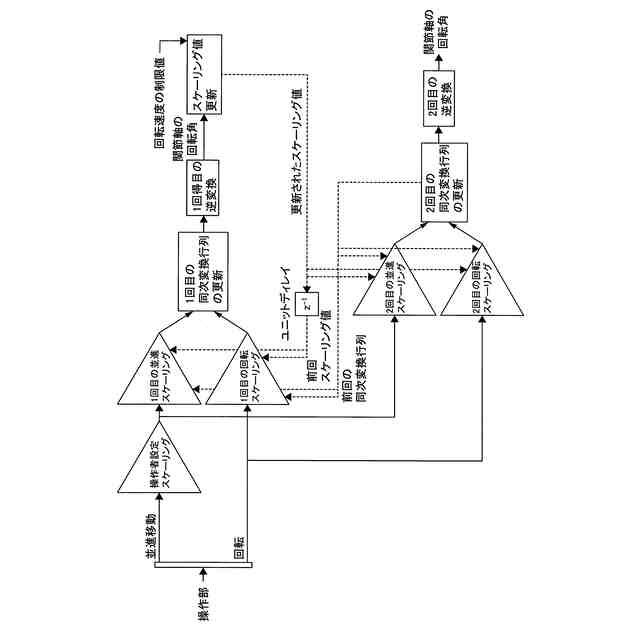

【選択図】図20
特許請求の範囲【請求項１】

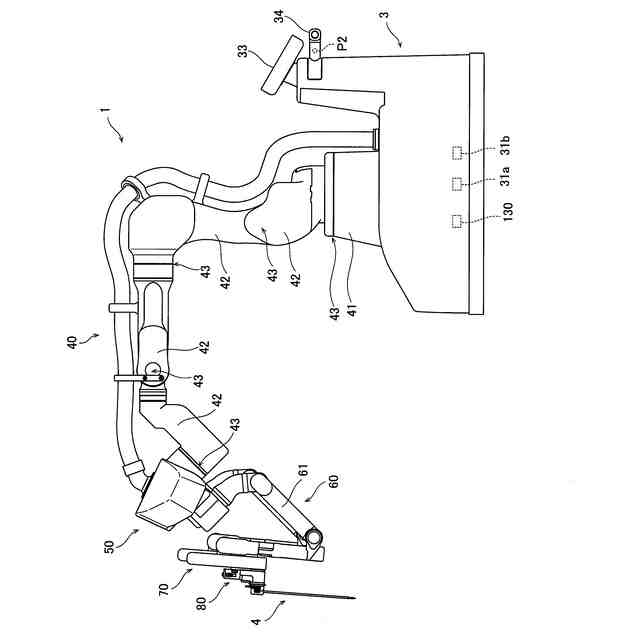

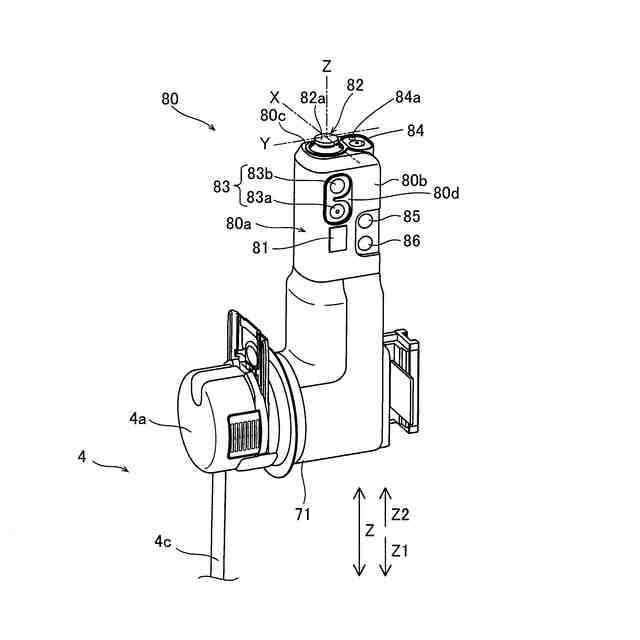

先端に手術器具が取り付けられるロボットアームを含む患者側装置と、
入力信号に基づいて前記手術器具の並進移動および回転を制御する制御装置と、を備え、
前記制御装置は、
前記入力信号のうち、前記手術器具の並進移動成分および回転成分のうちの少なくとも前記回転成分に対して、前回の制御周期で用いられた第１のスケーリング値を用いて、第１のスケーリングを行い、
前記第１のスケーリングを行った後の前記並進移動成分および前記回転成分に対して逆運動学計算を行うことにより、前記ロボットアームの関節軸の回転角を算出し、
前記ロボットアームの関節軸の回転速度が制限値よりも大きくなる場合、前記ロボットアームの関節軸の回転速度が制限値以下になるように、前記第１のスケーリング値を更新する、手術支援システム。
続きを表示（約 1,800 文字）【請求項２】
前記制御装置は、
更新した前記第１のスケーリング値を用いて前記第１のスケーリングを行った後の前記並進移動成分および前記回転成分に対して逆運動学計算を行うことにより、前記ロボットアームの関節軸の回転速度が制限値以下になるように、前記ロボットアームの関節軸の回転角を算出する、請求項１に記載の手術支援システム。
【請求項３】
前記ロボットアームは、複数の関節軸を有し、
前記制御装置は、
前記複数の関節軸の回転角を算出し、
前記複数の関節軸の各々の前記回転角に基づいて前記複数の関節軸の各々の回転速度を算出し、
前記複数の関節軸の各々の前記回転速度のうちの最大の前記回転速度が制限値以上の場合、前記第１のスケーリング値が小さくなるとともに、前記ロボットアームの関節軸の回転速度が制限値以下になるように前記第１のスケーリング値を変更する、請求項２に記載の手術支援システム。
【請求項４】
前記制御装置は、前記複数の関節軸の各々の前記回転速度のうちの最大の前記回転速度が制限値以上の場合、前回の制御周期で用いられた前記第１のスケーリング値を、算出した前記複数の関節軸の各々の前記回転速度の各軸の制限値に対する比の絶対値のうち最大値で除算した値を、変更後の前記第１のスケーリング値とすることにより前記第１のスケーリング値を小さくする、請求項３に記載の手術支援システム。
【請求項５】
前記制御装置は、
前記複数の関節軸の各々の前記回転速度のうちの最大の前記回転速度が制限値よりも小さい場合、前記第１のスケーリング値が大きくなるように前記第１のスケーリング値を変更する、請求項３または４に記載の手術支援システム。
【請求項６】
前記制御装置は、前記複数の関節軸の各々の前記回転速度のうちの最大の前記回転速度が制限値よりも小さい場合、算出した前記複数の関節軸の各々の前記回転速度の各軸の制限値に対する比の絶対値のうち最大値の逆数と、予め設定された１よりも大きい所定の値とのうちの小さい方に、前回の制御周期で用いられた前記第１のスケーリング値を乗算した値を、変更後の前記第１のスケーリング値とする、請求項５に記載の手術支援システム。
【請求項７】
前記制御装置は、前記第１のスケーリング値に基づいて、前回の制御周期で用いられた前記並進移動成分と、前記入力信号に対応する前記並進移動成分とを線形補間することにより、今回の制御周期で使用する前記並進移動成分を算出する、請求項２～６のいずれか１項に記載の手術支援システム。
【請求項８】
前記制御装置は、前記第１のスケーリング値に基づいて、前回の制御周期で用いられた前記回転成分と、前記入力信号に対応する前記回転成分とを、球面上に沿って補間する球面線形補間することにより、今回の制御周期で使用する前記回転成分を算出する、請求項２～７のいずれか１項に記載の手術支援システム。
【請求項９】

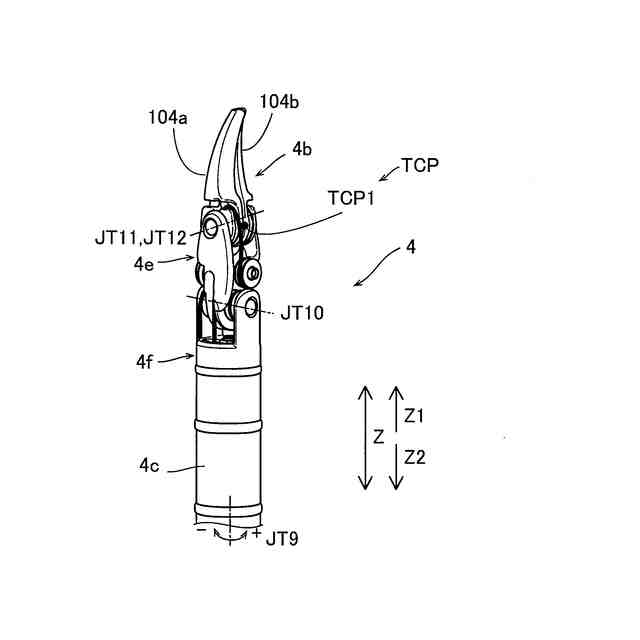

前記手術器具は、
シャフトと、
前記シャフトの遠位端側に設けられるジョーを曲げる手首関節と、を含み、
前記制御装置は、前記シャフトのロール回転軸と前記手首関節の回転軸を含む前記手術器具の複数の関節軸の少なくとも前記回転成分に対して前記第１のスケーリングを行い、
前記第１のスケーリングを行った後の前記並進移動成分および前記回転成分に対して逆運動学計算を行うことにより、前記手術器具の関節軸の回転角を算出し、
前記手術器具の関節軸の回転速度が制限値以下になるように、前記第１のスケーリング値を更新し、
更新した前記第１のスケーリング値を用いて前記第１のスケーリングを行った後の前記並進移動成分および前記回転成分に対して逆運動学計算を行うことにより、前記手術器具の関節軸の回転角を算出する、請求項２～８のいずれか１項に記載の手術支援システム。
【請求項１０】
前記制御装置は、前記手術器具のシャフトが延びる方向に沿った直線と鉛直方向に沿った直線とが交差する点である所定の点周りに前記手術器具が回転するように移動する際に、前記第１のスケーリングを行う、請求項２～９のいずれか１項に記載の手術支援システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この開示は、手術支援システム、手術支援システムの制御方法およびプログラムに関し、特に、操作者による操作を受け付ける操作部を含む手術支援システム、手術支援システムの制御方法およびプログラムに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来、操作者による操作を受け付けるマスターハンドルを含む手術支援システムが知られている。特許文献１では、外科医がマスターハンドルを移動させることにより、ロボットアームに取り付けられたエンドエフェクタが移動する。特許文献１では、外科医がマスターハンドルを移動させる移動量よりも、エンドエフェクタの移動量が小さくなるように、スケーリングが行われている。具体的には、外科医がマスターハンドルを移動させると、制御装置は、移動後のマスターハンドルの位置と移動前のマスターハンドルの位置との差分値を算出する。そして、制御装置は、算出した差分値にスケール係数を乗算する。スケール係数は、１よりも小さい。制御装置は、スケール係数が乗算された差分値に基づいて、エンドエフェクタを移動する。スケール係数が１よりも小さいため、外科医のマスターハンドルの移動量よりもエンドエフェクタの移動量が小さくなる。
【先行技術文献】
【特許文献】
【０００３】
米国特許第６９９４７０３号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、特許文献１のような従来の手術支援システムでは、外科医がマスターハンドルを移動させると、制御装置は、マスターハンドルによって受け付けられた操作量のうちの、エンドエフェクタの並進移動のための並進移動成分およびエンドエフェクタの回転のための回転成分を逆運動学計算することにより、ロボットアームの関節軸の回転角を算出する。特許文献１では、移動の前後のマスターハンドルの位置の差分値にスケール係数を乗算することによりスケーリングが行われている。ここで、位置の変化は、並進的な移動であるため、エンドエフェクタの並進移動成分にのみスケーリングが行われている。ここで、ロボットアームの姿勢によっては、エンドエフェクタの先端の移動が比較的小さい場合でも、ロボットアームの姿勢が大きく変化する場合がある。このような場合に、特許文献１のように並進移動にのみスケーリングを行うと、ロボットアームの姿勢に対して効果的にスケーリングが行われないという問題点が考えられる。
【０００５】
この開示は、上記のような課題を解決するためになされたものであり、この開示の１つの目的は、ロボットアームの姿勢に対して効果的にスケーリングを行うことが可能な手術支援システム、手術支援システムの制御方法およびプログラムを提供することである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、この開示の第１の局面による手術支援システムは、先端に手術器具が取り付けられるロボットアームを含む患者側装置と、入力信号に基づいて手術器具の並進移動および回転を制御する制御装置と、を備え、制御装置は、入力信号のうち、手術器具の並進移動成分および回転成分のうちの少なくとも回転成分に対して、前回の制御周期で用いられた第１のスケーリング値を用いて、第１のスケーリングを行い、第１のスケーリングを行った後の並進移動成分および回転成分に対して逆運動学計算を行うことにより、ロボットアームの関節軸の回転角を算出し、ロボットアームの関節軸の回転速度が制限値よりも大きくなる場合、ロボットアームの関節軸の回転速度が制限値以下になるように、第１のスケーリング値を更新する。
【０００７】
この開示の第１の局面による手術支援ロボットでは、上記のように、制御装置は、受け付けられた操作量のうち、手術器具の並進移動成分および手術器具の回転成分のうちの少なくとも回転成分に対して第１のスケーリングを行い、第１のスケーリングを行った後の並進移動成分および回転成分に対して逆運動学計算を行うことにより、ロボットアームの関節軸の回転角を算出する。ロボットアームの姿勢には回転成分が大きく寄与するので、少なくとも回転成分に対して第１のスケーリングを行うことにより、ロボットアームの姿勢に対して効果的にスケーリングを行うことができる。
【０００８】
この開示の第２の局面による手術支援システムの制御方法は、先端に手術器具が取り付けられるロボットアームを含む患者側装置と、入力信号に基づいて手術器具の並進移動および回転を制御する制御装置と、を備える手術支援システムの制御方法であって、制御装置が、入力信号のうち、手術器具の並進移動成分および回転成分のうちの少なくとも回転成分に対して、前回の制御周期で用いられたスケーリング値を用いて、スケーリングを行い、制御装置が、スケーリングを行った後の並進移動成分および回転成分に対して逆運動学計算を行うことにより、ロボットアームおよび手術器具の関節軸の回転角を算出し、制御装置が、ロボットアームの関節軸の回転速度が制限値よりも大きくなる場合、ロボットアームの関節軸の回転速度が制限値以下になるように、スケーリング値を更新する。
【０００９】
この開示の第２の局面による手術支援システムの制御方法は、上記のように、受け付けられた操作量のうち、手術器具の並進移動成分および手術器具の回転成分のうちの少なくとも回転成分に対してスケーリングを行う。ロボットアームの姿勢には回転成分が大きく寄与するので、少なくとも回転成分に対してのスケーリングを行うことにより、ロボットアームの姿勢に対して効果的にスケーリングを行うことが可能な手術支援システムの制御方法を提供できる。
この開示の第３の局面によるプログラムは、先端に手術器具が取り付けられるロボットアームを含む患者側装置と、入力信号に基づいて手術器具の並進移動および回転を制御する制御装置と、を備える手術支援システムの制御方法を実行するプログラムであって、制御装置が、入力信号のうち、手術器具の並進移動成分および回転成分のうちの少なくとも回転成分に対して、前回の制御周期で用いられたスケーリング値を用いて、スケーリングを行い、制御装置が、スケーリングを行った後の並進移動成分および回転成分に対して逆運動学計算を行うことにより、ロボットアームおよび手術器具の関節軸の回転角を算出し、制御装置が、ロボットアームの関節軸の回転速度が制限値よりも大きくなる場合、ロボットアームの関節軸の回転速度が制限値以下になるように、スケーリング値を更新する、手術支援システムの制御方法を実行する。
【発明の効果】
【００１０】
本開示によれば、ロボットアームの姿勢に対して効果的にスケーリングを行うことできる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
