公開番号2025167111
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071428
出願日2024-04-25
発明の名称水中音響材の被取り付け面への取り付け構造および水中構造体の被取り付け面を水中音響材で覆う構造ならびに水中音響材
出願人横浜ゴム株式会社,川崎重工業株式会社
代理人個人
主分類B63G 8/39 20060101AFI20251030BHJP(船舶またはその他の水上浮揚構造物;関連艤装品)
要約【課題】音響性能の向上を図りつつ取り付け作業の効率化を図る上で有利な水中音響材の被取り付け面への取り付け構造および水中構造体の被取り付け面を水中音響材で覆う構造ならびに水中音響材を提供する。
【解決手段】第1水中音響材14Aと第2水中音響材14Bとが上下方向に交互に被取り付け面12に取り付けられた状態で、第1水中音響材14Aの第1台形16Aの一対の脚を構成する一対の面(第1傾斜面)20Aと第2水中音響材14Bの第2台形16Bの一対の脚を構成する一対の面(第2傾斜面)20Bとが密着されるため、上下方向において隣り合う水中音響材14の間の隙間への目地材の充填作業が不要となる。
【選択図】図3
特許請求の範囲【請求項１】
弾性材料からなる板状を呈し、その厚さ方向の両面のうちの一方の面が矩形の表面として形成され、他方の面が矩形の裏面として形成され、前記裏面が水中構造体の被取り付け面の上下方向または水平方向の一方に並べられて取り付けられる水中音響材の被取り付け面への取り付け構造であって、
前記表面から前記裏面までを上下方向または水平方向の一方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、前記表面を下底とし前記裏面を上底とした第１台形を呈し、前記表面から前記裏面までを上下方向または水平方向の他方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、矩形を呈する第１水中音響材を複数設け、
前記表面から前記裏面までを上下方向または水平方向の一方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、前記表面を上底とし前記裏面を下底とした第２台形を呈し、前記表面から前記裏面までを上下方向または水平方向の他方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、矩形を呈する第２水中音響材を複数設け、
前記第１水中音響材と前記第２水中音響材には、それらの厚さ方向に貫通され前記第１水中音響材と前記第２水中音響材とを前記被取り付け面に取り付けるための取り付け孔が上下方向または水平方向の一方に長い長孔として形成され、
前記被取り付け面から突設されたスタッドボルトが前記長孔内で結合されることで前記第１水中音響材と前記第２水中音響材とが前記被取り付け面に対して上下方向または水平方向の一方に交互に取り付けられ、前記第１水中音響材の前記第１台形の一対の脚を構成する一対の面と、前記第２水中音響材の前記第２台形の一対の脚を構成する一対の面とが密着している、
ことを特徴とする水中音響材の被取り付け面への取り付け構造。
続きを表示（約 1,700 文字）【請求項２】
弾性材料からなる板状を呈し、その厚さ方向の両面のうちの一方の面が矩形の表面として形成され、他方の面が矩形の裏面として形成され、前記裏面が水中構造体の被取り付け面に取り付けられ前記被取り付け面を前記水中音響材で覆う構造であって、
前記表面から前記裏面までを上下方向または水平方向の一方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、前記表面を下底とし前記裏面を上底とした第１台形を呈し、前記表面から前記裏面までを上下方向または水平方向の他方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、矩形を呈する第１水中音響材を複数設け、
前記表面から前記裏面までを上下方向または水平方向の一方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、前記表面を上底とし前記裏面を下底とした第２台形を呈し、前記表面から前記裏面までを上下方向または水平方向の他方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、矩形を呈する第２水中音響材を複数設け、
前記第１水中音響材と前記第２水中音響材には、それらの厚さ方向に貫通され前記第１水中音響材と前記第２水中音響材とを前記被取り付け面に取り付けるための取り付け孔が上下方向または水平方向の一方に長い長孔として形成され、
前記被取り付け面から突設されたスタッドボルトが前記長孔内で結合されることで前記第１水中音響材と前記第２水中音響材とが前記被取り付け面に対して上下方向または水平方向の一方に交互に取り付けられ、前記第１水中音響材の前記第１台形の一対の脚を構成する一対の面と、前記第２水中音響材の前記第２台形の一対の脚を構成する一対の面とが密着し上下方向または水平方向の一方に延在する音響材列が形成され、
前記音響材列は上下方向または水平方向の他方に隙間をおいて複数設けられ、
前記隙間は目地材で閉塞されている、
ことを特徴とする水中構造体の被取り付け面を水中音響材で覆う構造。
【請求項３】
弾性材料からなる板状を呈し、その厚さ方向の両面のうちの一方の面が矩形の表面として形成され、他方の面が矩形の裏面として形成された水中音響材であって、
前記水中音響材は第１水中音響材と第２水中音響材とで構成され、
前記第１水中音響材は、前記表面から前記裏面までを上下方向または水平方向の一方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、前記表面を下底とし前記裏面を上底とした第１台形を呈し、前記表面から前記裏面までを上下方向または水平方向の他方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が矩形を呈し、前記厚さ方向に貫通する取り付け孔が上下方向または水平方向の一方に長い長孔として形成され、
前記第２水中音響材は、前記表面から前記裏面までを上下方向または水平方向の一方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、前記表面を上底とし前記裏面を下底とした第２台形を呈し、前記表面から前記裏面までを上下方向または水平方向の他方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が矩形を呈し、前記厚さ方向に貫通する取り付け孔が上下方向または水平方向の一方に長い長孔として形成されている、
ことを特徴とする水中音響材。
【請求項４】
前記第１水中音響材の前記第１台形の一対の脚を構成する一対の面と前記表面とがなす角度を第１傾斜角度θ１とし、
前記第２水中音響材の前記第２台形の一対の脚を構成する一対の面と前記裏面とがなす角度を第２傾斜角度θ２とした場合、
前記第１傾斜角度θ１および前記第２傾斜角度θ２が４５°以上９０°未満である、
ことを特徴とする請求項３記載の水中音響材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水中音響材の被取り付け面への取り付け構造および水中構造体の被取り付け面を水中音響材で覆う構造ならびに水中音響材に関する。
続きを表示（約 5,600 文字）【背景技術】
【０００２】
船舶の船体などの水中構造体に取り付けることで、遮音、吸音、あるいは、振動抑制を図るに足る音響性能を有する水中音響材が提供されている（特許文献１参照）。
このような水中音響材として、弾性材料からなり均一の厚さの矩形板状を呈するものが知られている。
そして、複数の水中音響材が縦横に並べられ、それら厚さ方向の両面のうちの一方の面である裏面が、水中構造体の被取り付け面に重ね合わされて取り付けられる。
水中音響材の取り付けに際しては、隣り合う水中音響材の４辺の間に生じる隙間にゴム材料やシリコン材料からなる目地材を充填して閉塞する必要がある。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２２７７０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来技術では、目地材は水中音響材のような音響性能を有していないため、目地材の面積に相当する分だけ音響性能が低下することが懸念される。
また、水中音響材の取り付け作業に際して目地材を充填する作業が必要となることから、水中音響材の取り付け作業の効率化を図る上で不利となっている。
本発明は前記事情に鑑み案出されたものであって、本発明の目的は、音響性能の向上を図りつつ取り付け作業の効率化を図る上で有利な水中音響材の被取り付け面への取り付け構造および水中構造体の被取り付け面を水中音響材で覆う構造ならびに水中音響材を提供することにある。
【課題を解決するための手段】
【０００５】
上記目的を達成するために本発明の一実施の形態は、弾性材料からなる板状を呈し、その厚さ方向の両面のうちの一方の面が矩形の表面として形成され、他方の面が矩形の裏面として形成され、前記裏面が水中構造体の被取り付け面の上下方向または水平方向の一方に並べられて取り付けられる水中音響材の被取り付け面への取り付け構造であって、前記表面から前記裏面までを上下方向または水平方向の一方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、前記表面を下底とし前記裏面を上底とした第１台形を呈し、前記表面から前記裏面までを上下方向または水平方向の他方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、矩形を呈する第１水中音響材を複数設け、前記表面から前記裏面までを上下方向または水平方向の一方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、前記表面を上底とし前記裏面を下底とした第２台形を呈し、前記表面から前記裏面までを上下方向または水平方向の他方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、矩形を呈する第２水中音響材を複数設け、前記第１水中音響材と前記第２水中音響材には、それらの厚さ方向に貫通され前記第１水中音響材と前記第２水中音響材とを前記被取り付け面に取り付けるための取り付け孔が上下方向または水平方向の一方に長い長孔として形成され、前記被取り付け面から突設されたスタッドボルトが前記長孔内で結合されることで前記第１水中音響材と前記第２水中音響材とが前記被取り付け面に対して上下方向または水平方向の一方に交互に取り付けられ、前記第１水中音響材の前記第１台形の一対の脚を構成する一対の面と、前記第２水中音響材の前記第２台形の一対の脚を構成する一対の面とが密着していることを特徴とする。
また、本発明の一実施の形態は、弾性材料からなる板状を呈し、その厚さ方向の両面のうちの一方の面が矩形の表面として形成され、他方の面が矩形の裏面として形成され、前記裏面が水中構造体の被取り付け面に取り付けられ前記被取り付け面を前記水中音響材で覆う構造であって、前記表面から前記裏面までを上下方向または水平方向の一方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、前記表面を下底とし前記裏面を上底とした第１台形を呈し、前記表面から前記裏面までを上下方向または水平方向の他方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、矩形を呈する第１水中音響材を複数設け、前記表面から前記裏面までを上下方向または水平方向の一方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、前記表面を上底とし前記裏面を下底とした第２台形を呈し、前記表面から前記裏面までを上下方向または水平方向の他方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、矩形を呈する第２水中音響材を複数設け、前記第１水中音響材と前記第２水中音響材には、それらの厚さ方向に貫通され前記第１水中音響材と前記第２水中音響材とを前記被取り付け面に取り付けるための取り付け孔が上下方向または水平方向の一方に長い長孔として形成され、前記被取り付け面から突設されたスタッドボルトが前記長孔内で結合されることで前記第１水中音響材と前記第２水中音響材とが前記被取り付け面に対して上下方向または水平方向の一方に交互に取り付けられ、前記第１水中音響材の前記第１台形の一対の脚を構成する一対の面と、前記第２水中音響材の前記第２台形の一対の脚を構成する一対の面とが密着し上下方向または水平方向の一方に延在する音響材列が形成され、前記音響材列は上下方向または水平方向の他方に隙間をおいて複数設けられ、前記隙間は目地材で閉塞されていることを特徴とする。
また、本発明の一実施の形態は、弾性材料からなる板状を呈し、その厚さ方向の両面のうちの一方の面が矩形の表面として形成され、他方の面が矩形の裏面として形成された水中音響材であって、前記水中音響材は第１水中音響材と第２水中音響材とで構成され、前記第１水中音響材は、前記表面から前記裏面までを上下方向または水平方向の一方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、前記表面を下底とし前記裏面を上底とした第１台形を呈し、前記表面から前記裏面までを上下方向または水平方向の他方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が矩形を呈し、前記厚さ方向に貫通する取り付け孔が上下方向または水平方向の一方に長い長孔として形成され、前記第２水中音響材は、前記表面から前記裏面までを上下方向または水平方向の一方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が、前記表面を上底とし前記裏面を下底とした第２台形を呈し、前記表面から前記裏面までを上下方向または水平方向の他方に延在する前記表面の前記矩形の一辺と平行する仮想線で前記厚さ方向に切断した断面形状が矩形を呈し、前記厚さ方向に貫通する取り付け孔が上下方向または水平方向の一方に長い長孔として形成されていることを特徴とする。
また、本発明の一実施の形態は、前記第１水中音響材の前記第１台形の一対の脚を構成する一対の面と前記表面とがなす角度を第１傾斜角度θ１とし、前記第２水中音響材の前記第２台形の一対の脚を構成する一対の面と前記裏面とがなす角度を第２傾斜角度θ２とした場合、前記第１傾斜角度θ１および前記第２傾斜角度θ２が４５°以上９０°未満であることを特徴とする。
【発明の効果】
【０００６】
本発明の一実施の形態の水中音響材の被取り付け面への取り付け構造および水中構造体の被取り付け面を水中音響材で覆う構造ならびに水中音響材によれば、第１水中音響材と第２水中音響材とが上下方向に交互に被取り付け面に取り付けられた状態で、第１水中音響材の第１台形の一対の脚を構成する一対の面と第２水中音響材の第２台形の一対の脚を構成する一対の面とが密着されるため、上下方向または水平方向において隣り合う水中音響材の間の隙間への目地材の充填作業が不要となる。
そのため、従来行われていた水平方向において隣り合う水中音響材の間の隙間への目地材の充填作業と、上下方向において隣り合う水中音響材の間の隙間への目地材の充填作業とのうち、一方の隙間への目地材の充填作業を省略でき、目地材の面積を従来に比べ１／２に削減できるため、音響性能の低下を１／２に抑制でき、従来に比較して音響性能を向上させる上で有利となる。
また、水中音響材の取り付け作業に際して目地材を充填する作業を１／２に削減できることから、目地材のコスト低減、水中音響材の取り付け作業の効率化を図る上で有利となる。
【図面の簡単な説明】
【０００７】
（Ａ）は実施の形態に係る第１水中音響材を表面側から見た平面図、（Ｂ）は（Ａ）のＢ－Ｂ線断面図、（Ｃ）は（Ａ）のＣ－Ｃ線断面図である。
（Ａ）は実施の形態に係る第２水中音響材を表面側から見た平面図、（Ｂ）は（Ａ）のＢ－Ｂ線断面図、（Ｃ）は（Ａ）のＣ－Ｃ線断面図である。

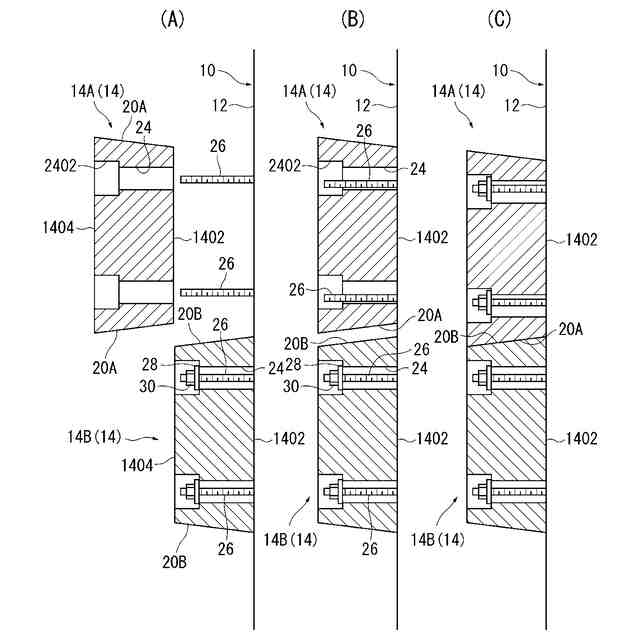

（Ａ）、（Ｂ）は実施の形態に係る第１水中音響材、第２水中音響材の被取り付け面への取り付け作業を説明する断面図、（Ｃ）は第１水中音響材、第２水中音響材の被取り付け面への取り付け後の状態を示す断面図である。

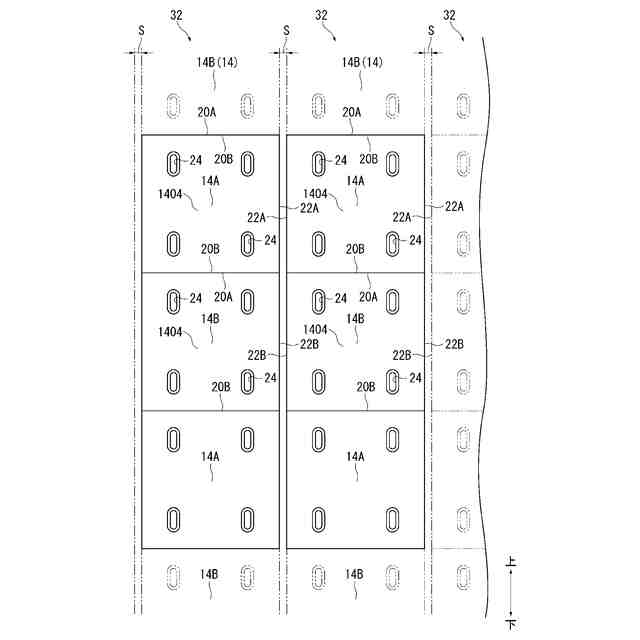

第１水中音響材、第２水中音響材の被取り付け面への取り付け後の状態を表面側から見た平面図である。
【発明を実施するための形態】
【０００８】
実施の形態に係る水中音響材の被取り付け面への取り付け構造および水中構造体の被取り付け面を水中音響材で覆う構造ならびに水中音響材について説明する。
図３（Ｃ）に示すように、複数の水中音響材１４が取り付けられる船体などの水中構造体１０の被取り付け面１２は、平面または凹状の曲面または凸状の曲面で構成されている。
水中構造体１０の被取り付け面１２は、複数の水中音響材１４により覆われる。
【０００９】
図３（Ｃ）に示すように、水中音響材１４は、弾性材料からなる板状を呈し、その厚さ方向の両面のうちの一方の面である矩形の裏面１４０２が、被取り付け面１２に取り付けられ縦横に並べられて配置されている。
弾性材料としては、ゴムやウレタンなど従来公知のさまざまな弾性材料が使用可能である。
本実施の形態では、水中音響材１４として、互いに形状が異なる複数の第１水中音響材１４Ａと複数の第２水中音響材１４Ｂとが用いられている。
【００１０】
図１（Ａ）、（Ｂ）、（Ｃ）に示すように、第１水中音響材１４Ａは、矩形の裏面１４０２と、裏面１４０２と反対に位置し裏面１４０２よりも大きな輪郭の矩形の表面１４０４とを有している。
本実施の形態では、複数の第１水中音響材１４Ａと複数の第２水中音響材１４Ｂとを上下方向に並べる場合について説明するので、上下方向または水平方向の一方は上下方向となり、他方は水平方向となる。
第１水中音響材１４Ａは、表面１４０４から裏面１４０２までを上下方向に延在する表面１４０４の矩形の一辺と平行する仮想線で厚さ方向に切断した断面形状は、表面１４０４を下底とし裏面１４０２を上底とした第１台形１６Ａを呈し、表面１４０４から裏面１４０２までを水平方向に延在する表面１４０４の矩形の一辺と平行する仮想線で厚さ方向に切断した断面形状が、第１矩形１８Ａを呈している。
したがって、第１水中音響材１４Ａは、第１台形１６Ａの一対の脚を構成する一対の面（第１傾斜面）２０Ａと、第１矩形１８Ａの対向する辺を構成する一対の平坦な面（第１側面）２２Ａとを備えている。
ここで、第１台形１６Ａの一対の脚を構成する一対の面（第１傾斜面）２０Ａと表面１４０４とがなす角度のそれぞれを第１傾斜角度θ１としたとき、２つの第１傾斜角度θ１は互いに等しい。
また、一対の面（第１傾斜面）２０Ａと裏面１４０２とがなす２つの角度は互いに等しい。
また、第１水中音響材１４Ａには、第１水中音響材１４Ａを被取り付け面１２に取り付けるための複数の取り付け孔２４が厚さＴ１方向に貫通形成されている。
本実施の形態では、第１水中音響材１４Ａの表面１４０４の４つの角部の近傍に設けられ、各取り付け孔２４は上下方向長い長孔として設けられている。
なお、長孔の短径はスタッドボルトの直径よりも大きな寸法で形成されており、例えば、長孔の短径はスタッドボルトの直径の１．５倍から２倍程度に設定されている。
取り付け孔２４の表面１４０４側には、長孔よりも大きな輪郭の座ぐり孔２４０２が形成されている。
被取り付け面１２から突設されたスタッドボルト２６が取り付け孔２４に挿通され、座ぐり孔２４０２においてスタッドボルト２６の先端にワッシャ２８を介してナット３０が締結されることで水中音響材１４が被取り付け面１２に取り付けられる。
この際、ナット３０とスタッドボルト２６の先端とは水中音響材１４の表面１４０４よりも低い箇所に位置しており、座ぐり孔２４０２には不図示のゴム製のキャップが装着されることで座ぐり孔２４０２が閉塞され、キャップの表面１４０４は水中音響材１４の表面１４０４と同一面上に位置している。
（【００１１】以降は省略されています）
