公開番号2025158909
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025002085
出願日2025-01-07
発明の名称水中ポンプ
出願人株式会社鶴見製作所
代理人個人,個人,個人
主分類F04D 13/08 20060101AFI20251009BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】水中ポンプ本体の運転を停止した後に水中ポンプ(ストレーナ)内部に残る水を軽減する水中ポンプを提供する。

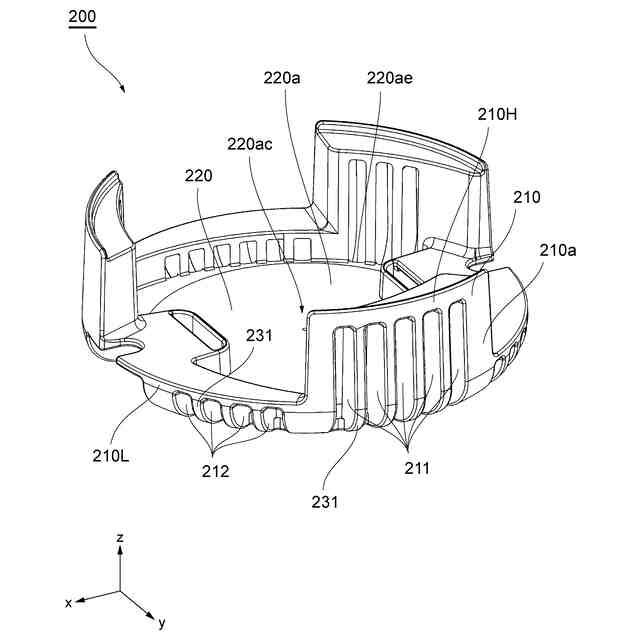

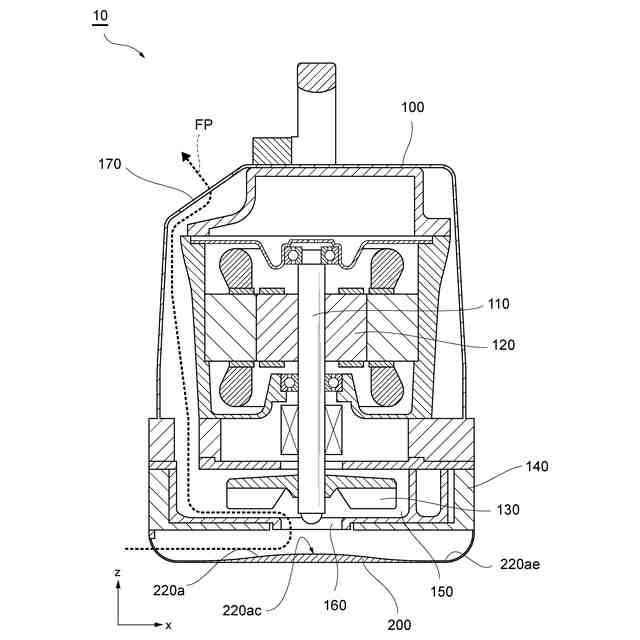

【解決手段】水中ポンプ10は、ポンプ本体100と、ポンプ本体100の吸込口160を覆うように配置されるストレーナ200と、を備え、ストレーナ200は、当該ストレーナ200の外周側面210aから少なくとも底面220bの一部まで延伸して形成されているスリット211及び212を有する。
【選択図】図3
特許請求の範囲【請求項１】
ポンプ本体と、
前記ポンプ本体の吸込口を覆うように配置されるストレーナと、を備え、
前記ストレーナは、当該ストレーナの外周側面から少なくとも底面の一部まで延伸して形成されている開口部を有する、
水中ポンプ。
続きを表示（約 760 文字）【請求項２】
前記ストレーナは、前記吸込口と対向し、外周部から中央部に向かうにつれて前記吸込口に近づくように傾斜する対向面を有する、
請求項１に記載の水中ポンプ。
【請求項３】
前記開口部は、複数のスリットによって形成されている、
請求項１に記載の水中ポンプ。
【請求項４】
前記複数のスリットは、前記ストレーナの外周側面において、前記底面に向かうにつれて幅が大きくなるように形成されている、
請求項３に記載の水中ポンプ。
【請求項５】

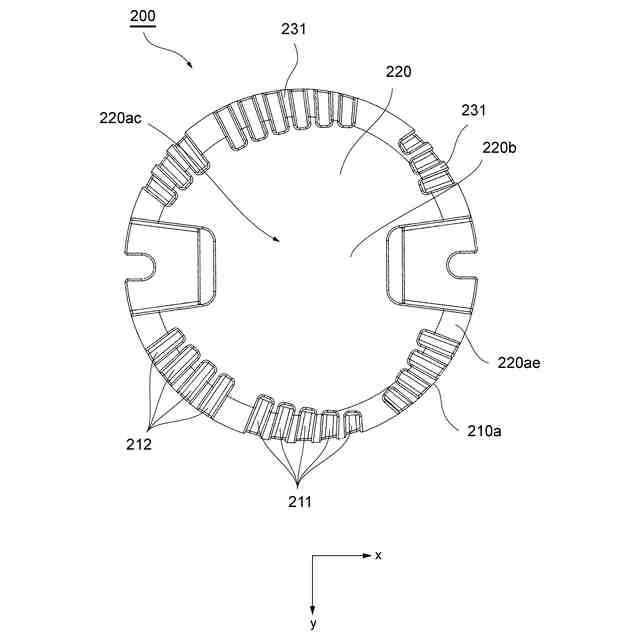

前記複数のスリットは、前記底面において、所定の幅を有して、外周部から中央部に向かって延伸するように形成されている、
請求項３に記載の水中ポンプ。
【請求項６】
前記複数のスリットは、前記底面において、隣接するスリットの長さが異なるように形成されている、
請求項５に記載の水中ポンプ。
【請求項７】

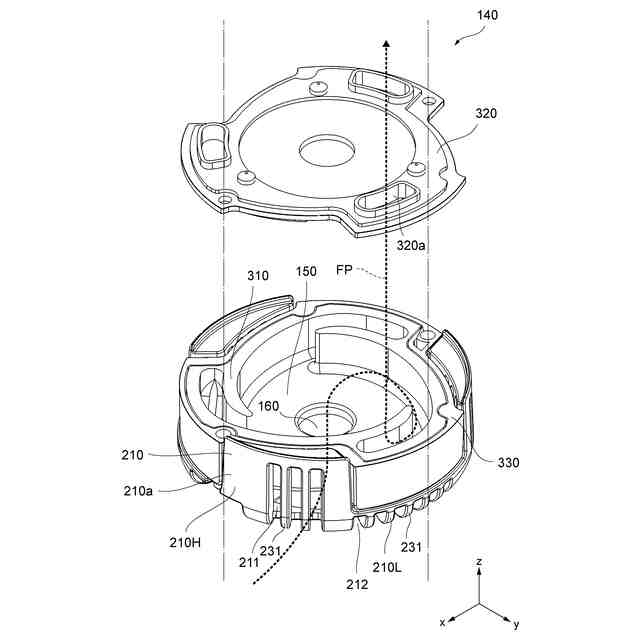

前記複数のスリットのうち、前記ポンプ本体において前記吸込口から吸い込まれた水を吐出し口まで導くように形成されている流路に対応する位置に形成されるスリットは、その他の位置に形成されるスリットよりも小さい、
請求項３に記載の水中ポンプ。
【請求項８】
前記ストレーナの外周側面に形成されている前記複数のスリットの開口領域は、内周表面に近づくにつれて拡大するように形成されている、
請求項３に記載の水中ポンプ。
【請求項９】

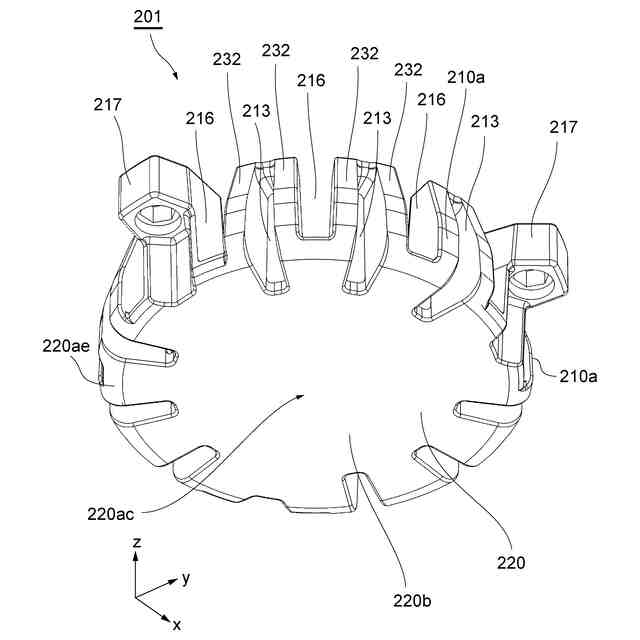

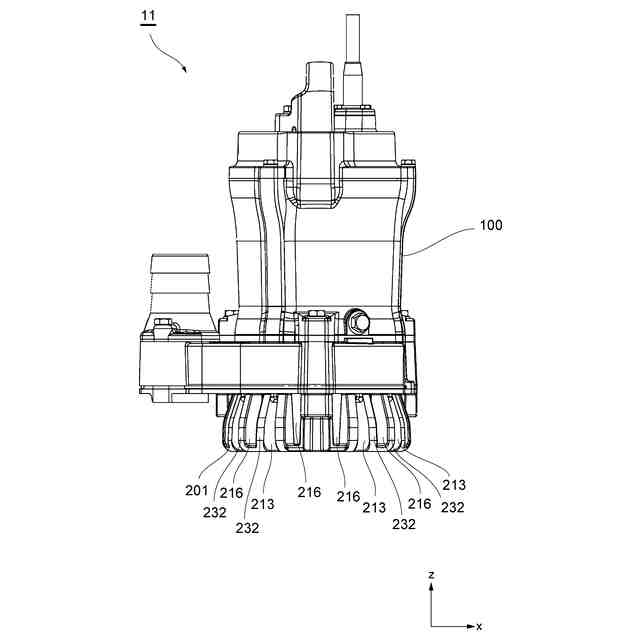

前記ストレーナは、２つの前記スリットの間に設けられ、前記外周側面の一部であって前記底面の反対側の当該一部が切り欠かれた切欠き部をさらに含む、
請求項３に記載の水中ポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水中ポンプに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、建設現場で湧水排水などの用途で用いられる水中ポンプがある。水中ポンプは、モータを駆動させることによって、釜場（水槽）に溜まった水を吸い上げて排水などを行うが、水を吸い込む際にポンプ本体における吸込口に異物が詰まらないように、当該吸込口を覆うストレーナを備えている。
【０００３】
例えば、特許文献１では、ストレーナの側面に複数の同一径の孔が所定の配置で穿孔された開口部を備える水中ポンプが開示されている。そして、当該開口部では、相対的に下側の部分における孔の配置密度を、相対的に上側の部分における孔の配置密度よりも低くなるように設定することによって、孔の詰まりを防止しつつ、小異物の吸い込みを抑制している。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－２８７４６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に開示されている水中ポンプでは、水中ポンプ本体の運転を停止した後、水中ポンプ（ストレーナ）内部に残る水などについて考慮されていない。
【０００６】
例えば、ストレーナの底面に水抜き孔を設けることによって、水中ポンプ（ストレーナ）内部に残る水を排水することが考えられるが、水中ポンプを地面に設置すれば、当該孔が塞がれて十分に排水できないという問題がある。
【０００７】
水中ポンプ（ストレーナ）内部に水が残れば、例えば、水を吸い込む際に水に含まれて水中ポンプ内部に侵入したセメント及び汚泥が固まって付着し、その結果、水中ポンプの排水機能が低下するおそれがある。
【０００８】
そこで、本発明は、水中ポンプ本体の運転を停止した後に水中ポンプ（ストレーナ）内部に残る水を軽減する水中ポンプを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の一態様に係る水中ポンプは、ポンプ本体と、ポンプ本体の吸込口を覆うように配置されるストレーナと、を備え、ストレーナは、当該ストレーナの外周側面から少なくとも底面の一部まで延伸して形成されている開口部を有する。
【００１０】
上記態様において、ストレーナは、吸込口と対向し、外周部から中央部に向かうにつれて吸込口に近づくように傾斜する対向面を有してもよい。
（【００１１】以降は省略されています）
