特許ウォッチ

公開番号2025098538
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023214739
出願日2023-12-20
発明の名称ポンプ
出願人株式会社酉島製作所
代理人個人,個人
主分類F04D 29/60 20060101AFI20250625BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】ポンプケーシングに対する渦抑制装置の固定位置の調整作業性を向上できるポンプを提供する。
【解決手段】ポンプ20は、下端に吸込口24bが形成された筒状の揚水管22と、揚水管22の下流側に間隔をあけて配置されて軸線Aに沿って延びる第1渦抑制部材42と、揚水管22の下側に配置された板状の第2渦抑制部材43と、揚水管22に着脱可能に取り付けられた板状の中間プレート41とを備える。第1渦抑制部材42と第2渦抑制部材43は、揚水管22に対して中間プレート41とともに移動可能に取り付けられている。

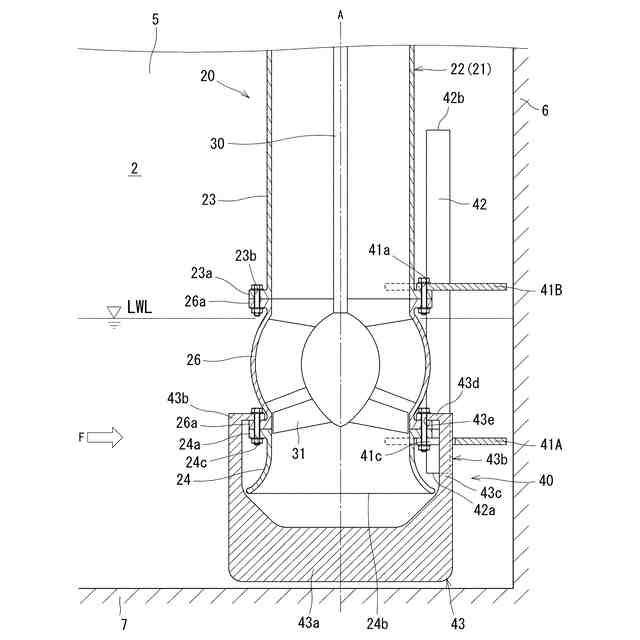

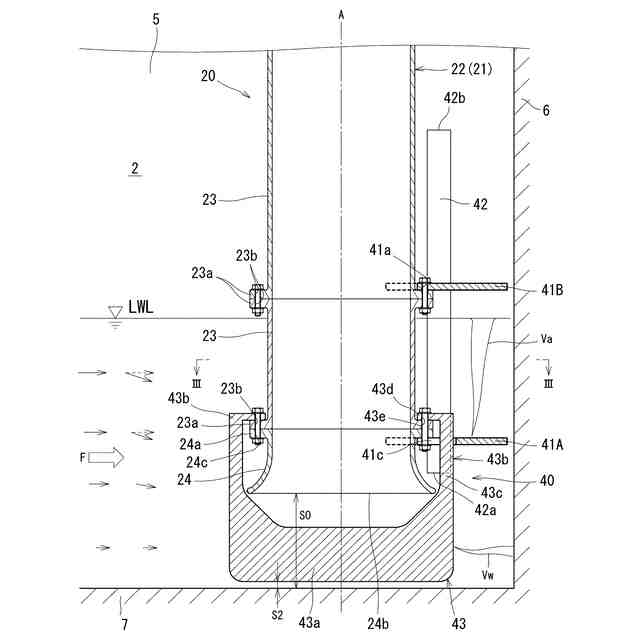

【選択図】図2
特許請求の範囲【請求項１】
吸水槽内を上下方向に延び、下端に吸込口が形成された筒状の揚水管と、

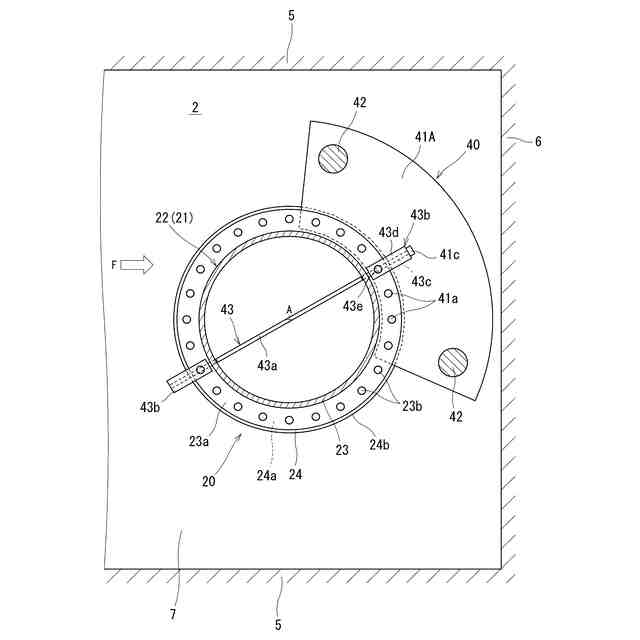

前記吸水槽の最低水位に対応する前記揚水管の下部において、前記吸水槽内に水が流入する向きの下流側に間隔をあけて配置され、前記揚水管の軸線に沿って延びる第１渦抑制部材と、
前記吸込口を横断するように前記揚水管の下側に配置された板状の第２渦抑制部材と、
前記下流側へ突出するように前記揚水管に着脱可能に取り付けられ、前記軸線に対して交差する方向に延びる板状の中間プレートと
を備え、
前記第１渦抑制部材と前記第２渦抑制部材は、前記揚水管に対して前記中間プレートとともに移動可能に取り付けられている、ポンプ。
続きを表示（約 780 文字）【請求項２】
前記揚水管は、第１フランジ部を含む直管と、第２フランジ部及び前記吸込口を含む吸込ベルとを有し、前記第１フランジ部と前記第２フランジ部の締結によって前記直管の下側に前記吸込ベルを連設した構成であり、
前記中間プレートは、前記第１フランジ部及び前記第２フランジ部と一緒に締結されている、請求項１に記載のポンプ。
【請求項３】

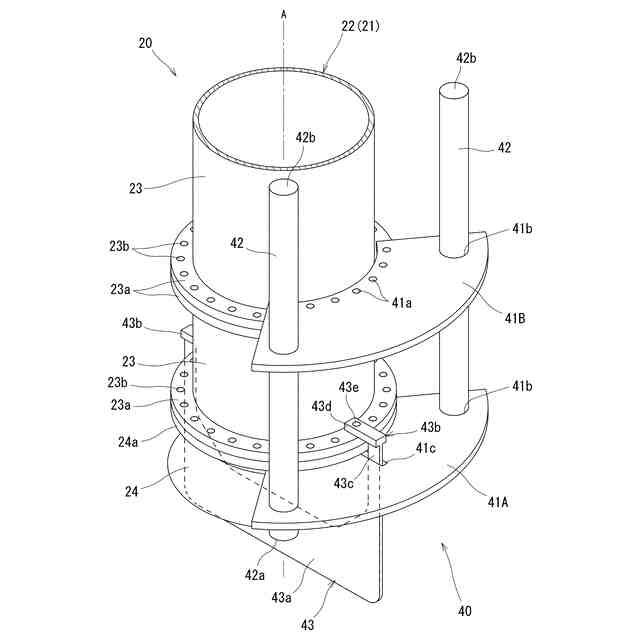

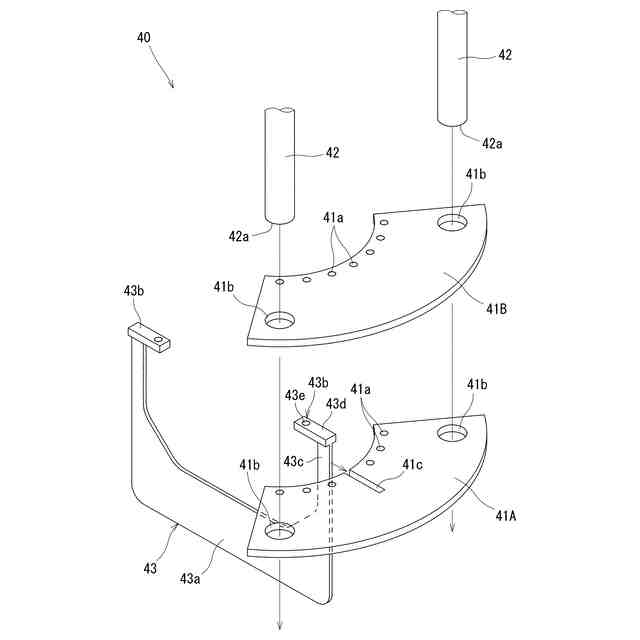

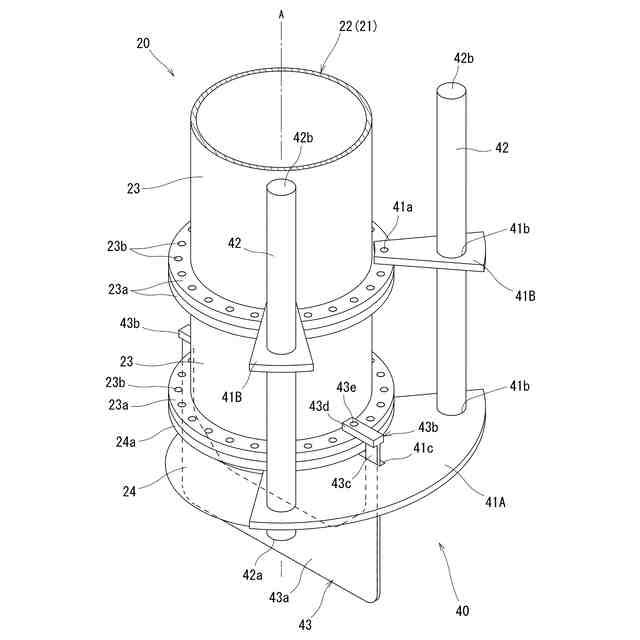

前記中間プレートは、前記揚水管に対して上下方向に間隔をあけて複数固定されており、
前記第１渦抑制部材は、複数の前記中間プレートに貫通して取り付けられ、
前記第２渦抑制部材は、最も下側に位置する前記中間プレートに係着されている、
請求項１又は２に記載のポンプ。
【請求項４】
前記第１渦抑制部材は、前記中間プレートに対して前記軸線まわりの周方向に間隔をあけて複数取り付けられている、請求項１又は２に記載のポンプ。
【請求項５】
前記周方向に隣り合う前記第１渦抑制部材は、６０度以上１２０度以下の間隔をあけて配置されている、請求項４に記載のポンプ。
【請求項６】

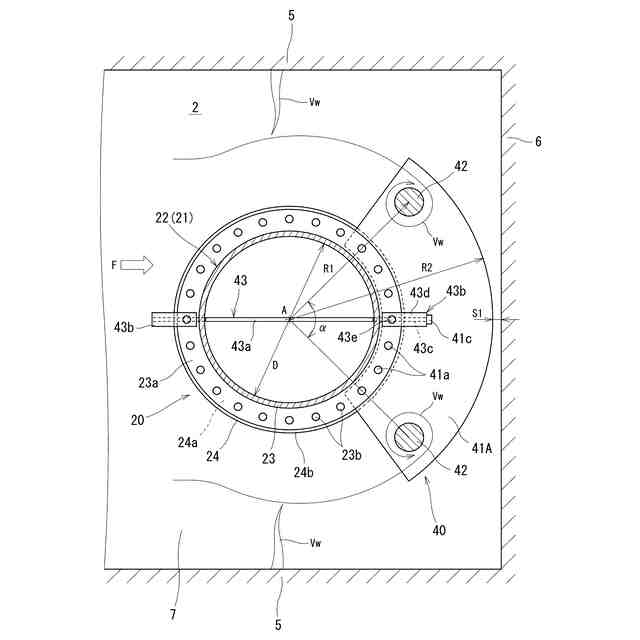

前記揚水管の内周面を直径Ｄとすると、前記軸線から前記第１渦抑制部材の中心までの距離Ｒ１は以下を満たす、請求項１又は２に記載のポンプ。
０．８Ｄ≦Ｒ１≦１．３Ｄ
Ｄ：揚水管の内周面の直径
Ｒ１：揚水管の軸線から第１渦抑制部材の中心までの距離
【請求項７】
前記揚水管の内周面を直径Ｄとすると、前記軸線から前記中間プレートの外周縁までの距離Ｒ２は以下を満たす、請求項１又は２に記載のポンプ。
１．０Ｄ≦Ｒ２≦１．５Ｄ
Ｄ：揚水管の内周面の直径
Ｒ２：揚水管の軸線から中間プレートの外周縁までの距離

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポンプに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

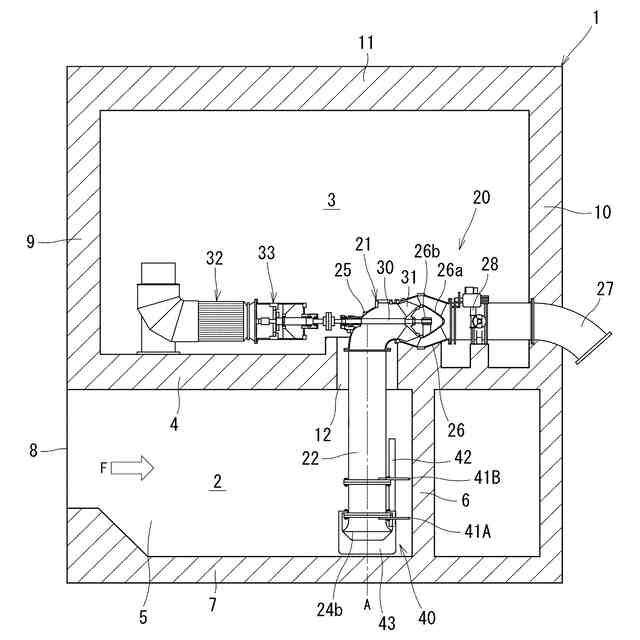

ポンプ設備の吸水槽では、排水によって貯留された水量が最低水位に近くなると、ポンプ効率の低下及び振動の原因になる空気吸込渦や水中渦が生じ得る。近年では、吸水槽に対し、ポンプケーシングに向けた水の接近流速を早めること（高流速化）、及び流量増大が要望されているため、ポンプにとって有害な空気吸込渦や水中渦が発生する可能性が高くなっている。空気吸込渦とは、吸水槽内の水面からポンプの吸込口に向かう水流に、空気が連続的又は断続的に含まれた渦のことである。水中渦は、吸水槽の底面や側面から吸込口に向かう水流に、キャビテーションによる気体（泡）が連続的又は断続的に含まれた渦のことである。
【０００３】
特許文献１には、ポンプケーシング内への空気吸込渦及び水中渦の流入を抑制する渦抑制装置が取り付けられたポンプが開示されている。渦抑制装置は、ポンプケーシングに対して吸水槽内に水が流入する向きの下流側に配置された複数の縦棒と、ポンプケーシングの下端に配置された＋字形状の抑制板とを備える。複数の縦棒は、ポンプケーシングの外側に間隔をあけて固定されてポンプケーシングの軸線に沿って延び、吸込口への空気吸込渦の流入を阻害することによって抑制する。抑制板は、吸込口を横断するようにポンプケーシングの下端に固定され、吸込口への水中渦の流入を阻害することによって抑制する。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１６９６２６号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
吸水槽の形状は、ポンプ設備によって異なることがある。空気吸込渦及び水中渦が発生する場所は、吸水槽の形状によって異なり、予測困難である。そのため、特許文献１の渦抑制装置では、ポンプケーシングに対する縦棒と抑制板の固定位置を、実際の吸水槽の形状、つまり空気吸込渦と水中渦が発生する場所に応じて、個別に位置調整する必要がある。よって、特許文献１には、渦抑制装置の固定位置の調整作業性について、改善の余地がある。
【０００６】
本発明は、ポンプケーシングに対する渦抑制装置の固定位置の調整作業性を向上できるポンプを提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明は、吸水槽内を上下方向に延び、下端に吸込口が形成された筒状の揚水管と、前記吸水槽の最低水位に対応する前記揚水管の下部において、前記吸水槽内に水が流入する向きの下流側に間隔をあけて配置され、前記揚水管の軸線に沿って延びる第１渦抑制部材と、前記吸込口を横断するように前記揚水管の下側に配置された板状の第２渦抑制部材と、前記下流側へ突出するように前記揚水管に着脱可能に取り付けられ、前記軸線に対して交差する方向に延びる板状の中間プレートとを備え、前記第１渦抑制部材と前記第２渦抑制部材は、前記揚水管に対して前記中間プレートとともに移動可能に取り付けられている、ポンプを提供する。
【０００８】
このポンプでは、揚水管の下流側に間隔をあけて配置された第１渦抑制部材によって、吸水槽内の水面から吸込口に向かう空気吸込渦の流れを阻害し、吸込口への空気吸込渦の流入を抑制できる。また、吸込口を横断するように揚水管の下側に配置された板状の第２渦抑制部材によって、吸水槽の壁面（底壁、側壁、下側端壁）から吸込口に向かう水中渦の流れを阻害し、吸込口への水中渦の流入を抑制できる。しかも、揚水管から下流側へ突出した板状の中間プレートによって、吸込口への空気吸込渦と水中渦の流入を補助的に抑制できる。そのため、有害な空気及びキャビテーションを含むことなく、吸水槽内の水を効率的に排出できる。
【０００９】
一方で、第１渦抑制部材と第２渦抑制部材は、揚水管に対して中間プレートとともに移動可能に取り付けられている。よって、揚水管に対する中間プレートの固定位置を調整することによって、吸水槽に対する第１渦抑制部材の配置及び第２渦抑制部材の姿勢を一緒に調整できる。その結果、第１渦抑制部材及び第２渦抑制部材の固定位置の調整作業性を向上できるうえ、吸込口への空気吸込渦と水中渦の流入を効果的に抑制できる。
【発明の効果】
【００１０】
本発明では、ポンプケーシングに対する渦抑制装置の固定位置の調整作業性を向上できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
