公開番号2025070959
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2024123309
出願日2024-07-30
発明の名称圧縮機
出願人個人
代理人
主分類F04B 35/02 20060101AFI20250424BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】部品の摩耗による性能低下が無い圧縮機を提供する。
【解決手段】ピストンの代わりにポンプから送液された液体の慣性力を利用し、ポンプから送液された液体を圧縮容器に入れ圧縮容器内の気体を圧縮し圧縮空気を供給する。
【選択図】図1
特許請求の範囲【請求項１】
ボンプで送液する液体を閉じた容器内に入れ液体の慣性力を用いて気体を圧縮し、圧縮気体を貯蔵容器で保存する間に他の容器で気体を圧縮する圧縮容器を複数用いた圧縮機。
続きを表示（約 53 文字）【請求項２】
請求項１に記載された圧縮機の貯蔵容器を使用せず、圧縮気体を供給する圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明の技術分野は気体を加圧供給に関する物である。
続きを表示（約 800 文字）【背景技術】
【０００２】
一般的な圧縮機は、ピストンを用いて気体を加圧する為、ピストン及びシリンダーの摩耗により圧縮圧力や供給量が低下していた。
【０００３】
ポンプの運転中にバルブを切り替えた場合、液体の慣性力によるウオーターハンマー現象により高い圧力が発生する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２１０８７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
解決しようとする問題点は、ピストンを用いて気体を加圧する為、ピストン及びシリンダーの摩耗により圧縮圧力や供給量が低下していた。
【課題を解決するための手段】
【０００６】
課題解決手段は、ピストンの代わりにポンプにより供給された液体の慣性力を利用し圧縮容器内の気体を圧縮し、供給する。
【発明の効果】
【０００７】
従来の圧縮機は、ピストンを用いて気体を加圧する為、ピストン及びシリンダーの摩耗により圧縮圧力や供給量が低下していたが、本発明では作用する液体で気体を圧縮する為その様な部品の摩耗による性能低下が無い。
【０００８】
従来の加圧機のピストンに相当する部分が水などの液体で、その液体が加圧により生じた気体の熱を奪い圧縮空気を冷却できるので圧縮気の温度が従来の物に比べ低く体貯蔵時の温度低下による圧力低下が少なくなる。
【０００９】
バルブの開閉操作により生じる液体の慣性力によるウオーターハンマー現象を利用するので取り出せる圧力が大きくなる。
【図面の簡単な説明】
【００１０】

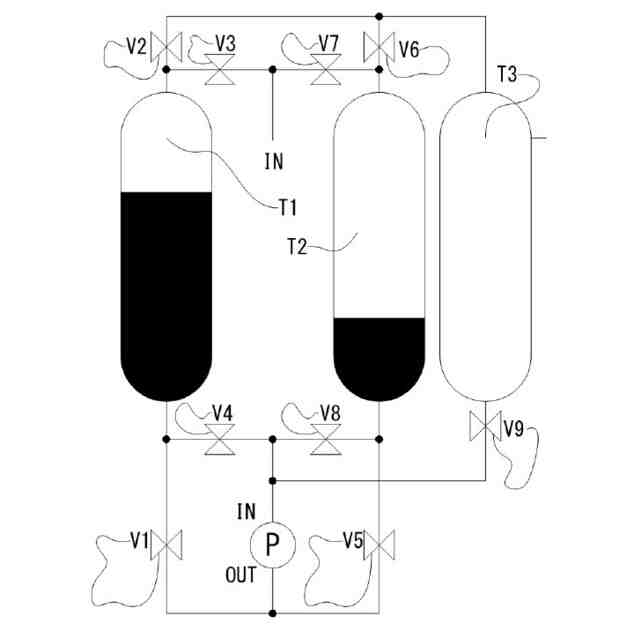

実施例１の全体図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
