公開番号2025154814
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024058013
出願日2024-03-29
発明の名称ギヤポンプ
出願人カヤバ株式会社
代理人弁理士法人後藤特許事務所
主分類F04C 2/18 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】ギヤポンプの製造コストを低減させる。
【解決手段】ギヤポンプ100は、動力源に連結される第一回転軸3を有するドライブギヤ1と、第二回転軸4に回転自在に支持されるとともに、ドライブギヤ1と噛み合いドライブギヤ1により回転されるドリブンギヤ2と、ドライブギヤ1及びドリブンギヤ2が収容されるボディ10と、ボディ10の開口部を覆うカバー30と、を備え、第一回転軸3は、ボディ10及びカバー30に回転自在に支持され、第二回転軸4は、ボディ10及びカバー30の一方と一体に形成される。

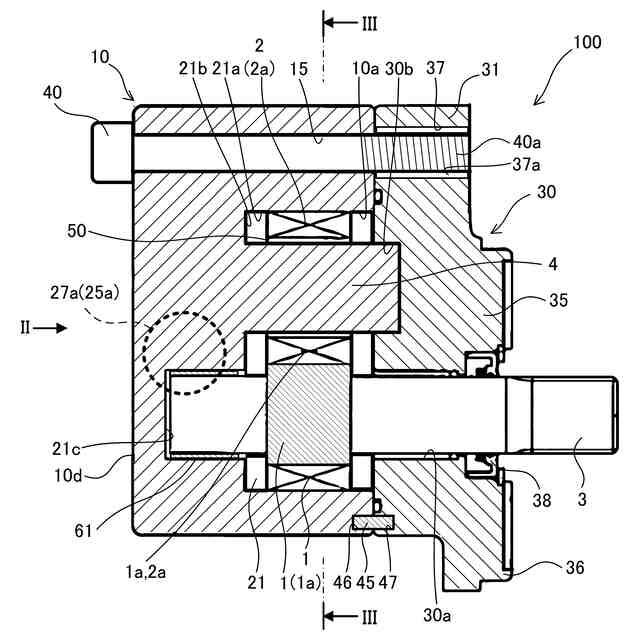

【選択図】図1
特許請求の範囲【請求項１】
動力源に連結される第一回転軸を有するドライブギヤと、
第二回転軸に回転自在に支持されるとともに、前記ドライブギヤと噛み合い前記ドライブギヤにより回転されるドリブンギヤと、
前記ドライブギヤ及び前記ドリブンギヤが収容されるボディと、
前記ボディの開口部を覆うカバーと、を備え、
前記第一回転軸は、前記ボディ及び前記カバーに回転自在に支持され、
前記第二回転軸は、前記ボディ及び前記カバーの一方と一体に形成されることを特徴とするギヤポンプ。
続きを表示（約 220 文字）【請求項２】
請求項１に記載のギヤポンプであって、
前記第二回転軸は、前記ボディ及び前記カバーの他方に嵌合することにより前記ボディに対する前記カバーの位置決めをすることを特徴とするギヤポンプ。
【請求項３】
請求項２に記載のギヤポンプであって、
前記ボディと前記カバーとを固定する複数の締結部材をさらに備え、
前記締結部材の一つは、前記第二回転軸を貫通して設けられることを特徴とするギヤポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ギヤポンプに関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、一対のギヤが噛み合いながら回転して流体を吐出するギヤポンプが開示されている。ギヤポンプは、一対のギヤがそれぞれ組み込まれる一対のギヤ室を有するボディと、ボディを挟んで配置され、一対のギヤの回転軸を回転自在に支持する一対のハウジングと、を備える。ボディとハウジングは、位置決めピンによって位置決めされた状態で、締結部材としてのボルトによって締結される。
【先行技術文献】
【特許文献】
【０００３】
ＷＯ２０１０／０１３３５４Ａ１
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のギヤポンプでは、ボディ、ハウジング、位置決めピン、及び一対のギヤの回転軸が、それぞれ別体に設けられる。そのため、部品点数が多く、ギヤポンプの製造コストが嵩むおそれがある。
【０００５】
本発明は、上記の問題点に鑑みてなされたものであり、ギヤポンプの製造コストを低減させることを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、ギヤポンプであって、動力源に連結される第一回転軸を有するドライブギヤと、第二回転軸に回転自在に支持されるとともに、ドライブギヤと噛み合いドライブギヤにより回転されるドリブンギヤと、ドライブギヤ及びドリブンギヤが収容されるボディと、ボディの開口部を覆うカバーと、を備え、第一回転軸は、ボディ及びカバーに回転自在に支持され、第二回転軸は、ボディ及びカバーの一方と一体に形成されることを特徴とする。
【０００７】
この発明では、ドリブンギヤの第二回転軸がボディまたはカバーと一体に形成されるため、第二回転軸がボディ及びカバーと別体である構成よりもギヤポンプの部品点数を少なくすることができる。また、ドリブンギヤの耐久性を高めることができる。
【０００８】
また、本発明は、第二回転軸は、ボディ及びカバーの他方に嵌合することによりボディに対するカバーの位置決めをすることを特徴とする。
【０００９】
この発明では、ドリブンギヤの第二回転軸が、ボディに対するカバーの位置決めをする。言い換えれば、ギヤポンプでは、ドリブンギヤの第二回転軸が、ボディに対するカバーの位置決めをする位置決め部材を兼ねる。よって、第二回転軸が、ボディに対するカバーの位置決めとドリブンギヤの回転軸との二つの機能を有するため、位置決め部材を少なくすることができ、ギヤポンプの部品点数を少なくすることができる。
【００１０】

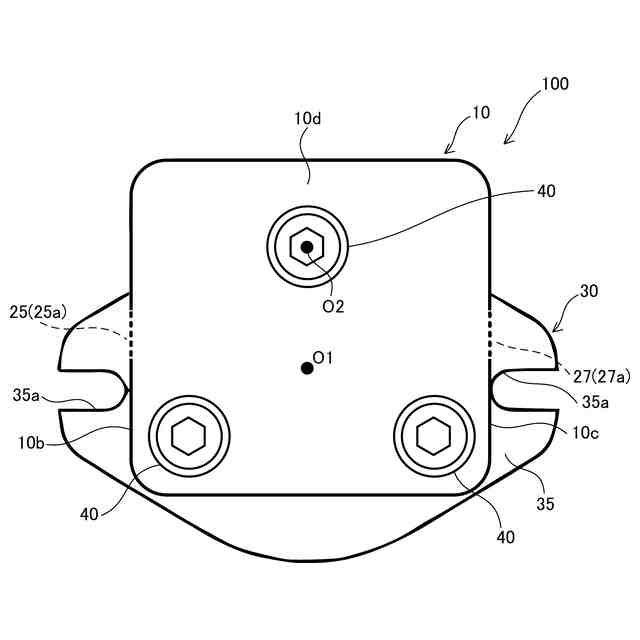

また、本発明は、ギヤポンプであって、ボディとカバーとを固定する複数の締結部材をさらに備え、締結部材の一つは、第二回転軸を貫通して設けられることを特徴とする。
（【００１１】以降は省略されています）
