特許ウォッチ

公開番号2025154926
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024058226
出願日2024-03-29
発明の名称防水構造
出願人カヤバ株式会社
代理人弁理士法人後藤特許事務所
主分類H02G 15/013 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】ケーブルを使用する環境の温度が上昇しても、ホットメルト材が外部へ漏れ出ることを抑制できる防水構造を提供する。

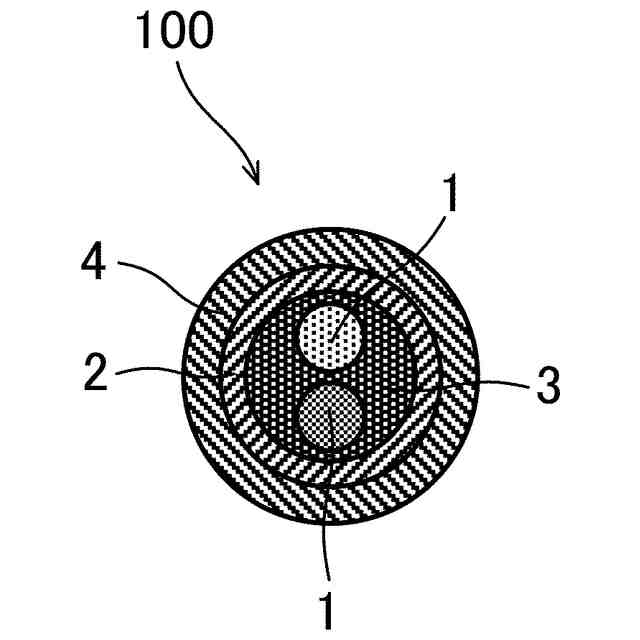

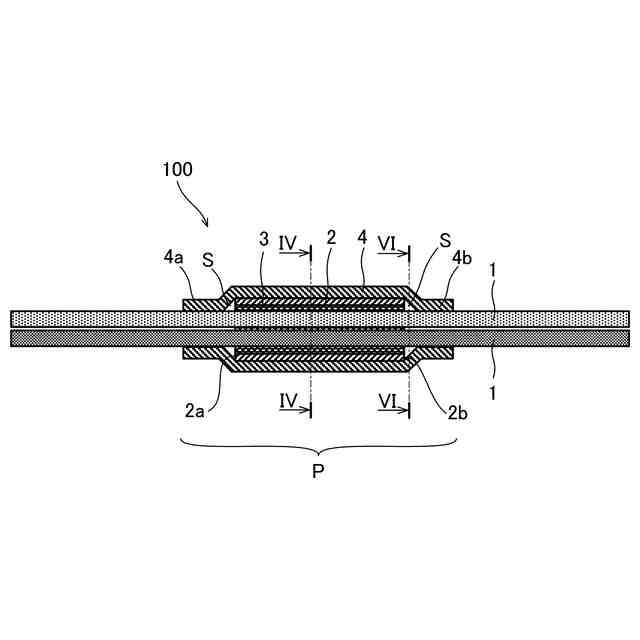

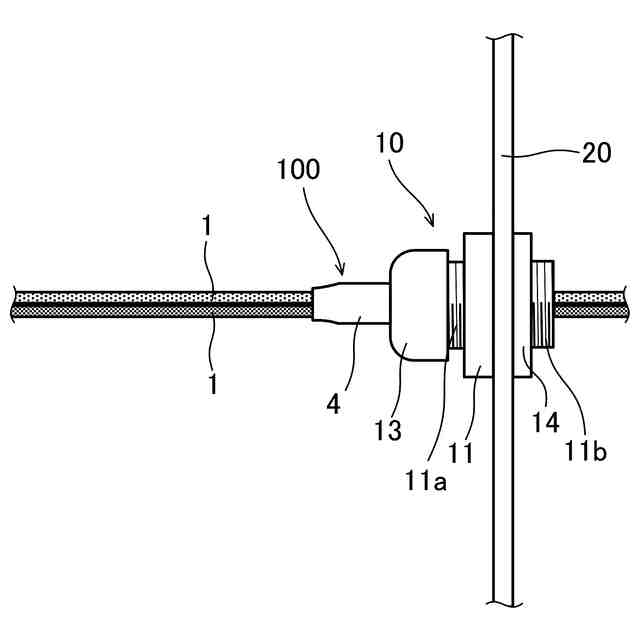

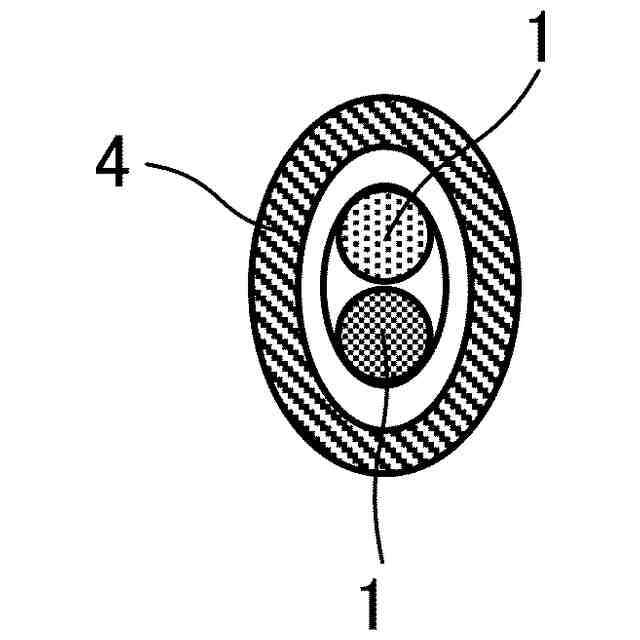

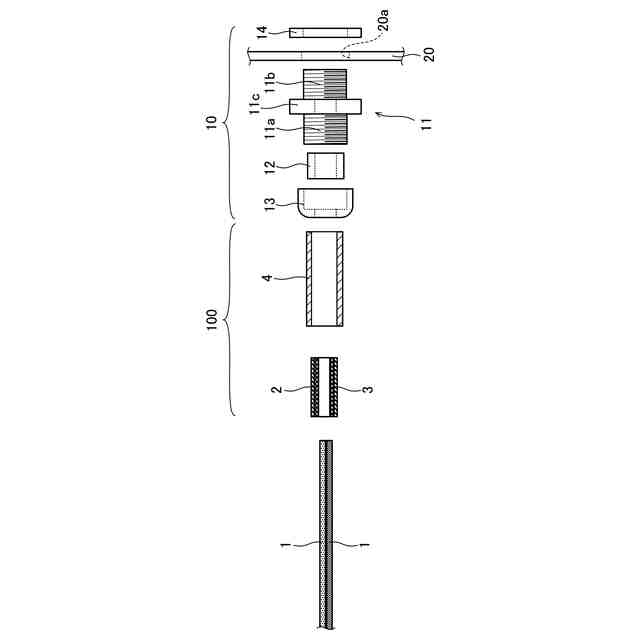

【解決手段】防水構造100は、複数のケーブル1の外周を覆い、加熱されることで収縮する第1熱収縮チューブ2と、ケーブル1と第1熱収縮チューブ2との間に設けられるホットメルト材3と、第1熱収縮チューブ2の外周に設けられ、加熱されることで収縮して両端(端部4a、4b)がケーブル1の外周面に密着する第2熱収縮チューブ4と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
複数のケーブルの間からの水の侵入を防止する防水構造であって、
前記複数のケーブルの外周を覆い、加熱されることで収縮する第１熱収縮チューブと、
前記複数のケーブルと前記第１熱収縮チューブとの間に設けられるホットメルト材と、
前記第１熱収縮チューブの外周に設けられ、加熱されることで収縮して両端が前記複数のケーブルの外周面に密着する第２熱収縮チューブと、を備えることを特徴とする防水構造。
続きを表示（約 190 文字）【請求項２】
請求項１に記載された防水構造において、
軸方向における前記第１熱収縮チューブの両端面と前記第２熱収縮チューブとの間には、空間が設けられていることを特徴とする防水構造。
【請求項３】
請求項１または２に記載された防水構造において、
前記第２熱収縮チューブの厚さは、前記第１熱収縮チューブの厚さより厚いことを特徴とする防水構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、防水構造に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、加熱することにより、ホットメルト材を溶融させて複数の電線の間にホットメルト材を浸透させることで、電線間の隙間がなくなるように構成された止水構造の発明が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－２２４９６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された発明では、電線を使用する環境の温度が高温になった場合、電線間に浸透したホットメルト材が溶融して外部へ漏れ出てしまうおそれがある。このようにして、ホットメルト材が外部へ漏れ出てしまうと、他の部品や装置に滴下するなどして他の部品や装置の動作に影響が出る可能性がある。
【０００５】
本発明は、上記の問題点に鑑みてなされたものであり、ケーブルを使用する環境の温度が上昇しても、ホットメルト材が外部へ漏れ出ることを抑制できる防水構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、複数のケーブルの間からの水の侵入を防止する防水構造であって、複数のケーブルの外周を覆い、加熱されることで収縮する第１熱収縮チューブと、複数のケーブルと第１熱収縮チューブとの間に設けられるホットメルト材と、第１熱収縮チューブの外周に設けられ、加熱されることで収縮して両端が複数のケーブルの外周面に密着する第２熱収縮チューブと、を備えることを特徴とする。
【０００７】
この発明では、第２熱収縮チューブが第１熱収縮チューブの外側に、かつ、両端が複数のケーブルの外周面に密着するように設けられているので、ケーブルを使用する環境の温度が上昇してホットメルト材が溶融してしまっても、ホットメルト材が第２熱収縮チューブから外部へ漏れ出ることを抑制できる。
【０００８】
また、本発明は、軸方向における第１熱収縮チューブの両端面と第２熱収縮チューブとの間には、空間が設けられていることを特徴とする。
【０００９】
この発明では、軸方向における第１熱収縮チューブの両端面と第２熱収縮チューブとの間には、空間が設けられているので、ホットメルト材が溶融した場合にこの空間にホットメルト材を滞留させることができる。これにより、ホットメルト材が外部へ漏れ出ることをより確実に抑制できる。
【００１０】
また、本発明は、第２熱収縮チューブの厚さが、第１熱収縮チューブの厚さより厚いことを特徴とする。
（【００１１】以降は省略されています）
