公開番号2025147887
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048381
出願日2024-03-25
発明の名称ポンプの取付構造
出願人カヤバ株式会社
代理人弁理士法人後藤特許事務所
主分類F04C 15/00 20060101AFI20250930BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】被取付体に対するポンプの取り付け精度を低コストで高めること。

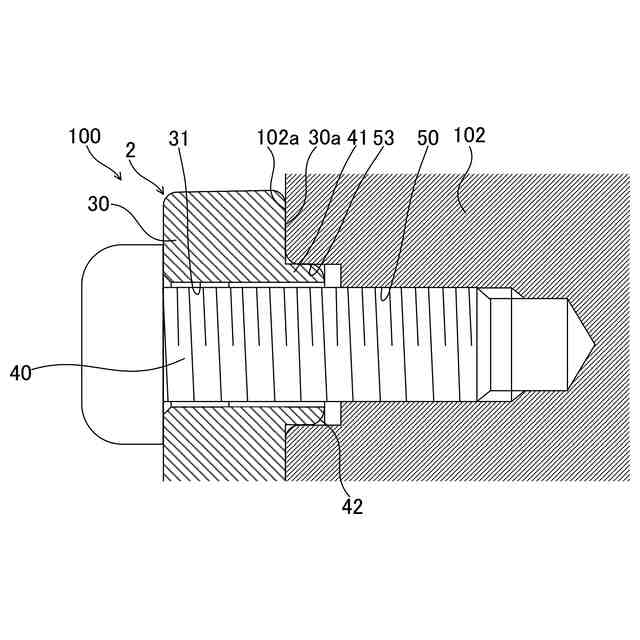

【解決手段】ポンプのハウジング2は、本体部10と、ボルト40により被取付体102と固定されるフランジ30と、を有し、フランジ30には、ボルト40が挿通する挿通孔31と、フランジ30の端面から突出してフランジ30と一体に形成され、ボルト40が挿通するカラー41と、を有し、被取付体102は、ハウジング2の挿通孔31に対応して形成され、ボルト40が締結される締結穴50と、カラー41が嵌合する嵌合穴53と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
締結部材を介して被取付体にポンプのハウジングを取り付けるための取付構造であって、
前記ハウジングは、
本体部と、
前記本体部に形成され、前記締結部材により前記被取付体と固定される固定部と、を有し、
前記固定部は、
前記締結部材が挿通する挿通孔と、
前記固定部の端面から突出して前記固定部と一体に形成され、前記締結部材が挿通する円筒部と、を有し、
前記被取付体は、
前記ハウジングの前記挿通孔に対応して形成され、前記締結部材が締結される締結穴と、

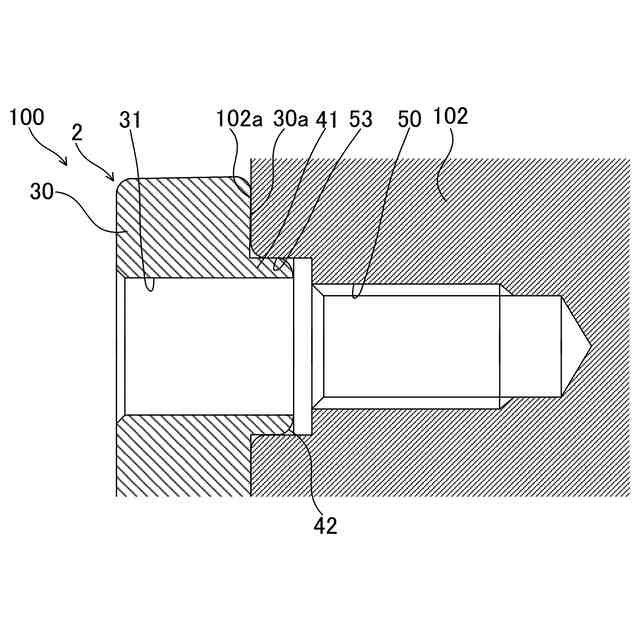

前記締結穴と連続して形成され、前記ハウジングの前記円筒部が嵌合する嵌合穴と、を有することを特徴とするポンプの取付構造。
続きを表示（約 670 文字）【請求項２】
請求項１に記載のポンプの取付構造であって、
前記ハウジングは、樹脂製であることを特徴とするポンプの取付構造。
【請求項３】
請求項２に記載のポンプの取付構造であって、

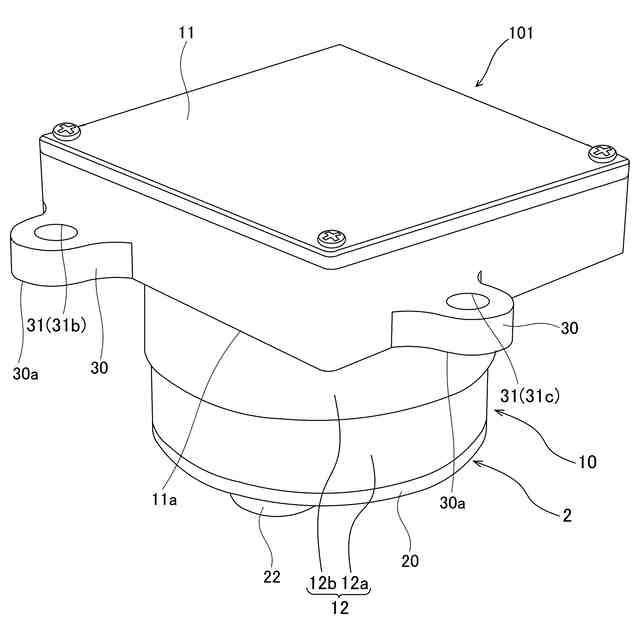

前記ハウジングは、前記ポンプに液体を導く吸込口又は前記ポンプから吐出される液体を導く吐出口が設けられ前記本体部から突出して形成される突出部をさらに有し、
前記被取付体は、
前記ハウジングの前記本体部の一部を収容する収容凹部と、
前記ハウジングの前記突出部が挿入される挿入穴と、をさらに有し、
前記ハウジングは、前記本体部又は前記突出部により前記被取付体に対して位置決めされることを特徴とするポンプの取付構造。
【請求項４】
請求項１に記載のポンプの取付構造であって、
前記ハウジングは、前記ポンプに液体を導く吸込口又は前記ポンプから吐出される液体を導く吐出口が設けられ前記本体部から突出して形成される突出部をさらに有し、
互いに対応する前記挿通孔及び前記締結穴は、複数設けられ、

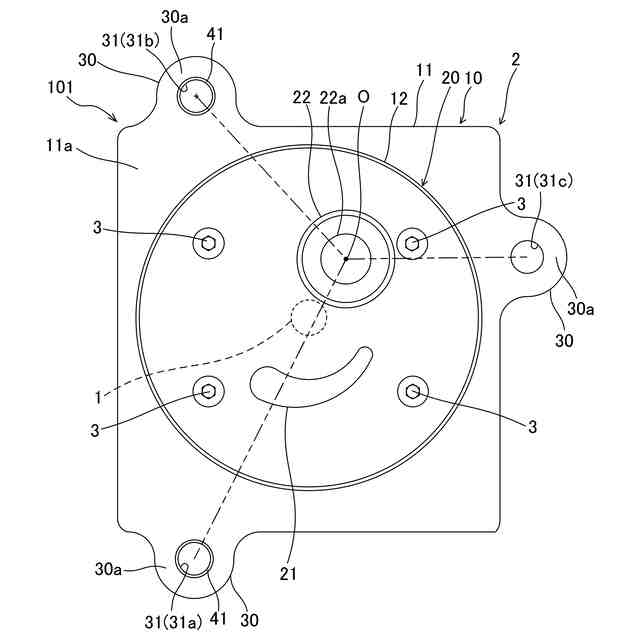

前記円筒部及び前記嵌合穴は、複数の互いに対応する前記挿通孔及び前記締結穴のうち、前記突出部から最も遠い前記挿通孔及び前記締結穴に設けられることを特徴とするポンプの取付構造。
【請求項５】
請求項１に記載のポンプの取付構造であって、
前記円筒部は、先端部に向かうにつれて外径が小さくなるテーパ部を有することを特徴とするポンプの取付構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポンプの取付構造に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、電動ポンプ装置と、電動ポンプ装置が取り付けられる被取付体と、を備える、電動ポンプ装置の取付構造が開示されている。この取付構造では、電動ポンプ装置の位置決め部が、被取付体の取付面の位置決め部と嵌合することにより、被取付体に対する電動ポンプ装置の取り付け精度を確保している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－４６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１において、電動ポンプ装置の位置決め部は、フランジ部の端面に形成された穴部に圧入により固定されるピン部である。そのため、ピン部が圧入される穴部の専用の加工が必要となるため、加工工数が増加してしまう。結果として、電動ポンプの製造コストが嵩んでしまう。
【０００５】
本発明は、上記の問題点に鑑みてなされたものであり、被取付体に対するポンプの取り付け精度を低コストで高めることを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、締結部材を介して被取付体にポンプのハウジングを取り付けるための取付構造であって、前記ハウジングは、本体部と、前記本体部に形成され、前記締結部材により前記被取付体と固定される固定部と、を有し、前記固定部は、前記締結部材が挿通する挿通孔と、前記固定部の端面から突出して前記固定部と一体に形成され、前記締結部材が挿通する円筒部と、を有し、前記被取付体は、前記ハウジングの前記挿通孔に対応して形成され、前記締結部材が締結される締結穴と、前記ハウジングの前記円筒部が嵌合する嵌合穴と、を有することを特徴とする。
【０００７】
この発明では、円筒部は固定部と一体に形成される。また、円筒部が嵌合する嵌合穴は締結部材が締結される締結穴と連続して形成されるため、嵌合穴及び締結穴の加工を一緒に行うことができる。よって、被取付体に対するポンプの取り付け精度を低コストで高めることができる。
【０００８】
また、本発明は、前記ハウジングは、樹脂製であることを特徴とする。
【０００９】
この発明では、ハウジングの固定部と一体に形成される円筒部が樹脂で形成されるため、円筒部の寸法の精度が向上する。よって、被取付体に対するポンプの取り付け精度をより高めることができる。
【００１０】

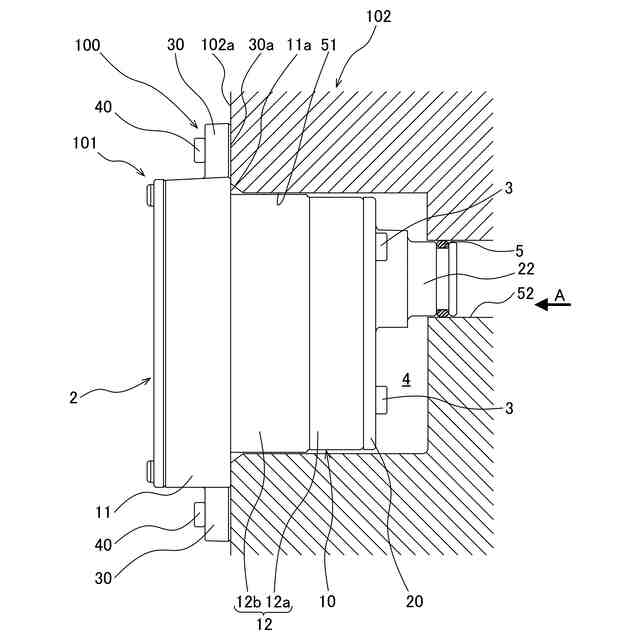

また、本発明は、前記ハウジングは、前記ポンプに液体を導く吸込口又は前記ポンプから吐出される液体を導く吐出口が設けられ前記本体部から突出して形成される突出部をさらに有し、前記被取付体は、前記ハウジングの前記本体部の一部を収容する収容凹部と、前記ハウジングの前記突出部が挿入される挿入穴と、をさらに有し、前記ハウジングは、前記本体部又は前記突出部により前記被取付体に対して位置決めされることを特徴とする。
（【００１１】以降は省略されています）
