公開番号2025090154
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205208
出願日2023-12-05
発明の名称道路用照明
出願人デンカ株式会社
代理人個人
主分類F21S 8/08 20060101AFI20250610BHJP(照明)
要約【課題】高い均斉度でより広い範囲を照明することができる道路用照明を提供する。
【解決手段】発光モジュール12と、2つ以上の配光分布調整部14を含む、道路用照明であって、2つ以上の配光分布調整部14は、発光モジュール12に直角の方向からみた場合において、重ならないように位置する道路用照明。
【選択図】図5
特許請求の範囲【請求項１】
発光モジュールと、２つ以上の配光分布調整部を含む、道路用照明であって、
前記２つ以上の配光分布調整部は、前記発光モジュールに直角の方向からみた場合において、重ならないように位置する道路用照明。
続きを表示（約 490 文字）【請求項２】
前記２つ以上の配光分布調整部のうち、少なくとも一組の前記配光分布調整部は、断面において対称に位置する、
請求項１に記載の道路用照明。
【請求項３】
前記２つ以上の配光分布調整部のうち、少なくとも一組の前記配光分布調整部は、一つのシリンドリカルレンズを少なくとも２つに分割することにより形成されている、
請求項１に記載の道路用照明。
【請求項４】
前記配光分布調整部は曲面を有し、
前記曲面の両端部における前記曲面の法線がなす角度が９０°以上である、
請求項１乃至３のいずれかに記載の道路用照明。
【請求項５】
前記２つ以上の配光分布調整部のうち、少なくとも一組の前記配光分布調整部は、互いに０ｃｍを超え５０ｃｍ以下離れて位置している、
請求項１乃至３のいずれかに記載の道路用照明。
【請求項６】
少なくとも１つの前記配光分布調整部は、その他の前記配光分布調整部の光学特性と異なる光学特性を有する、
請求項１乃至３のいずれかに記載の道路用照明。

発明の詳細な説明【技術分野】
【０００１】
本発明は、道路用照明に関する。
続きを表示（約 2,100 文字）【０００２】
従来から、車道や歩道などの道路の路面を照明する道路照明装置では、光源として、蛍光ランプ、高圧水銀灯、メタルハライドランプ、ナトリウムランプなどのランプが広く用いられている。これらのランプは、ランプからの光をドーム型の反射鏡で反射させて、道路などの広い照明領域を十分な明るさで照明することができる。
【０００３】
特許文献１には、複数のＬＥＤ素子と、ＬＥＤ素子からの拡散光束を道路幅方向に集光することにより、道路長手方向に沿って拡がる扇形の集光光束を出射するサブレンズと、サブレンズの下方に設けられて、サブレンズで集光された集光光束を照明領域へ向けて出射するとともに、集光光束の一部を道路長手方向に沿って屈折させて照明領域内の遠端領域の方向へ出射するメインレンズと、を備える道路照明装置が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－９９４９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明者が検討したところ、道路用照明について、均斉度と照明範囲において、改善の余地があることを知見した。本発明の目的の一例は、高い均斉度でより広い範囲を照明することができる道路用照明を提供することである。
【課題を解決するための手段】
【０００６】
本発明によれば、以下の道路用照明が提供される。
［１］
発光モジュールと、２つ以上の配光分布調整部を含む、道路用照明であって、
前記２つ以上の配光分布調整部は、前記発光モジュールに直角の方向からみた場合において、重ならないように位置する道路用照明。
［２］
前記２つ以上の配光分布調整部のうち、少なくとも一組の前記配光分布調整部は、断面において対称に位置する、
［１］に記載の道路用照明。
［３］
前記２つ以上の配光分布調整部のうち、少なくとも一組の前記配光分布調整部は、一つのシリンドリカルレンズを少なくとも２つに分割することにより形成されている、
［１］に記載の道路用照明。
［４］
前記配光分布調整部は曲面を有し、
前記曲面の両端部における前記曲面の法線がなす角度が９０°以上である、
［１］乃至［３］のいずれかに記載の道路用照明。
［５］
前記２つ以上の配光分布調整部のうち、少なくとも一組の前記配光分布調整部は、互いに０ｃｍを超え５０ｃｍ以下離れて位置している、
［１］乃至［４］のいずれかに記載の道路用照明。
［６］
少なくとも１つの前記配光分布調整部は、その他の前記配光分布調整部の光学特性と異なる光学特性を有する、
［１］乃至［５］のいずれかに記載の道路用照明。
【発明の効果】
【０００７】
本発明によれば、高い均斉度でより広い範囲を照明することができる道路用照明が提供される。
【図面の簡単な説明】
【０００８】

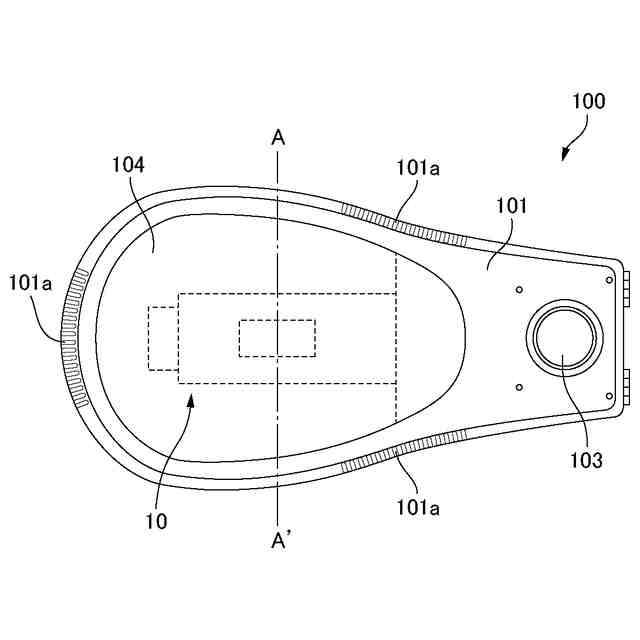

道路照明装置を下側から見た平面図の一例である。

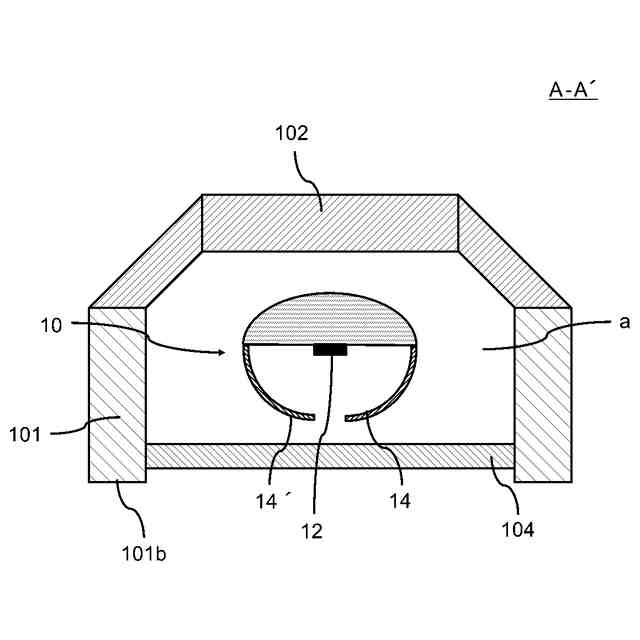

図１のＡ－Ａ´断面図である。

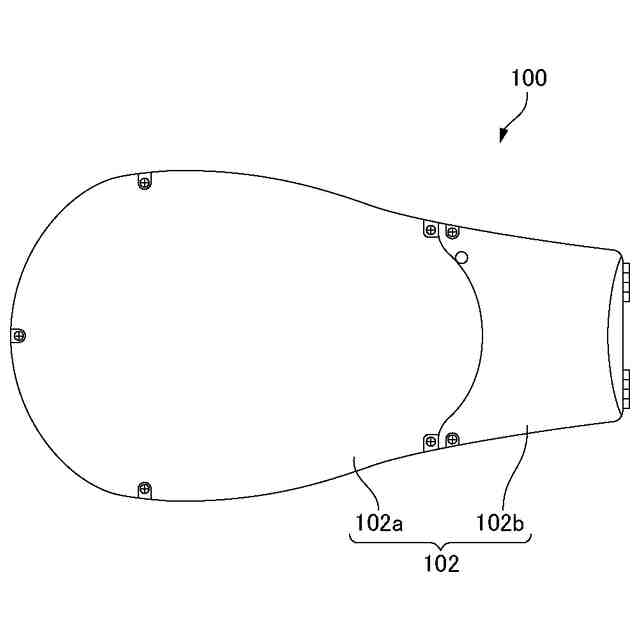

道路照明装置を上方から見た平面図の一例である。

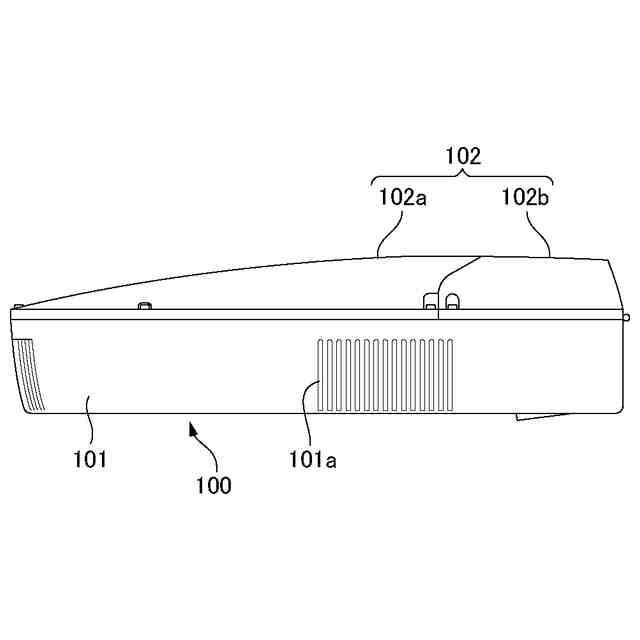

道路照明装置の側面図の一例である。

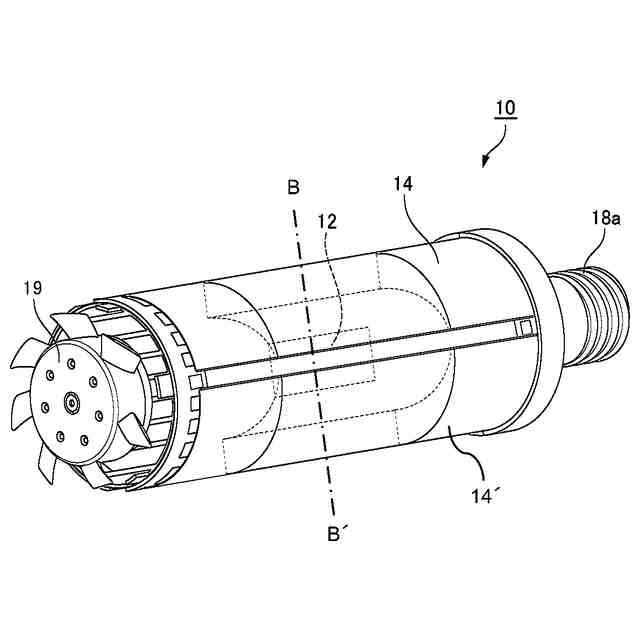

光源ユニットの斜視図である。

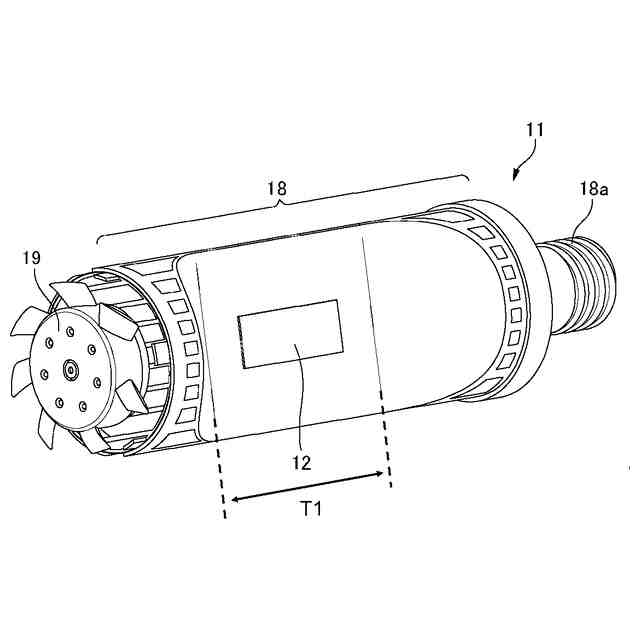

配光分布調整部の記載を省略した光源ユニットの斜視図である。

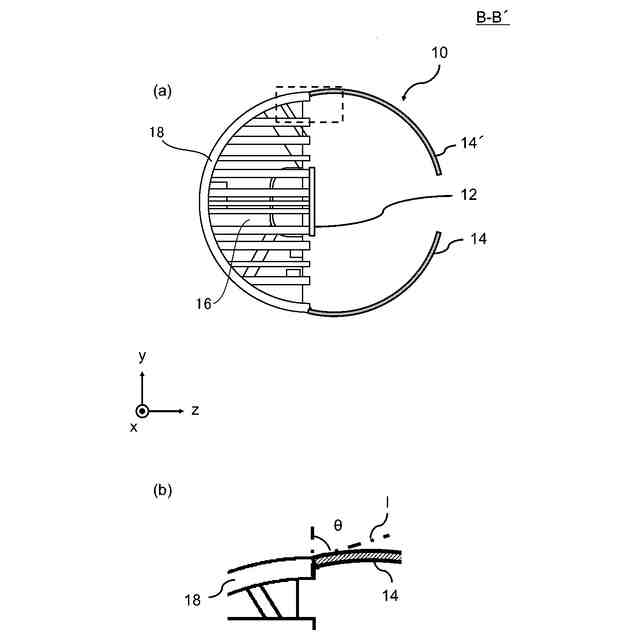

図５のＢ－Ｂ´断面図である。

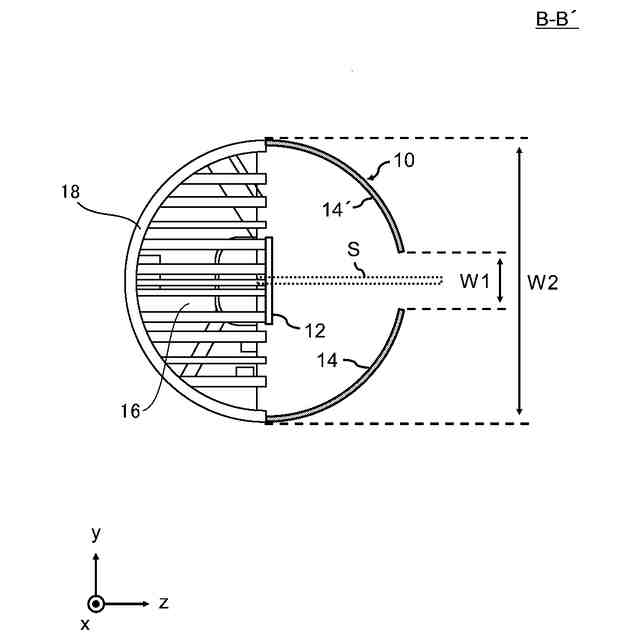

配光分布調整部の変形例のＢ－Ｂ´断面図である。

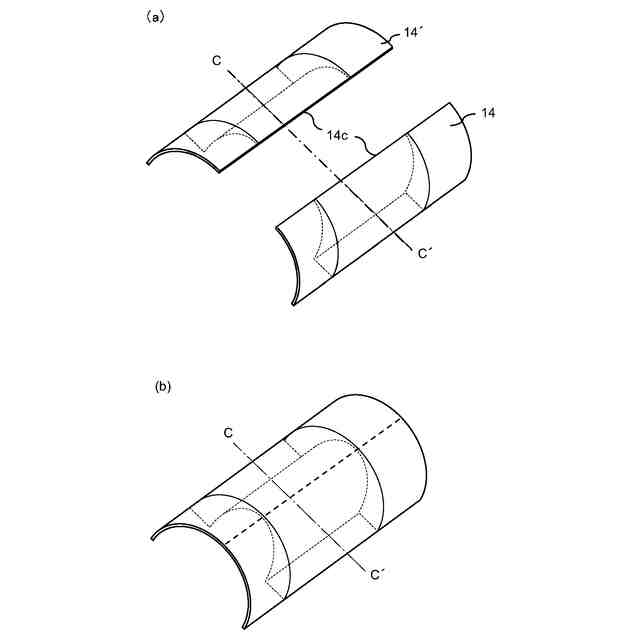

配光分布調整部の第一例を示す図である。
図９のＣ－Ｃ´断面図である。
配光分布調整部の上面図及び側面図である。
配光分布調整部の第二例を示す図である。
図１２のＣ－Ｃ´断面図である。
配光分布調整部の第三例を示す図である。
図１４のＣ－Ｃ´断面図である。
配光分布調整部の形状の変形例を示す図である。
配光分布調整部および光源ユニットの変形例を示す第１図である。
配光分布調整部および光源ユニットの変形例を示す第２図である。
配光分布調整部および光源ユニットの変形例を示す第３図である。
配光分布調整部および光源ユニットの変形例を示す第４図である。
発光モジュールを直角方向から見た平面図である。
図２１におけるＤ－Ｄ´断面図である。
発光モジュールの発光動作を示す図である。
【０００９】
以下、本発明の実施の形態について、図面を用いて説明する。尚、すべての図面において、同様な構成要素には同様の符号を付し、適宜説明を省略する。
【００１０】
本実施形態に係る道路照明装置１００について、図面を用いて説明する。図１は、本実施形態に係る道路照明装置１００を下側から見た平面図の一例である。また、図２は、図１のＡ－Ａ´断面図である。図３は、道路照明装置１００を上方から見た平面図の一例である。図４は、道路照明装置１００の側面図の一例である。
（【００１１】以降は省略されています）
