公開番号2025152278
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024054101
出願日2024-03-28
発明の名称蛍光体粉末、複合体および発光装置
出願人デンカ株式会社
代理人個人
主分類C09K 11/64 20060101AFI20251002BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】輝度が向上した発光装置を得ることが可能な蛍光体粉末を提供する。
【解決手段】SCASN蛍光体粒子を含む蛍光体粉末であって、前記SCASN蛍光体粒子は、下記測定条件で電子線マイクロアナライザー(EPMA)により測定されるSrの元素マッピング画像において、特性X線強度の最大値を1.0としたときの相対特性X線強度が0.5以上である領域(A)の面積をS_A、相対特性X線強度が0.8以上である領域(B)の面積をS_Bとしたとき、S_Aに対するS_Bの面積比率が10.00%以下である蛍光体粒子(S)を含む、蛍光体粉末。(測定条件)加速電圧:15kV 照射電流:50nA ビーム径:0μm 測定時間:30msec 測定領域:160μm×160μm 測定間隔:0.40μm×0.40μm 測定点数:400×400
【選択図】図1
特許請求の範囲【請求項１】
ＳＣＡＳＮ蛍光体粒子を含む蛍光体粉末であって、
前記ＳＣＡＳＮ蛍光体粒子は、下記測定条件で電子線マイクロアナライザー（ＥＰＭＡ）により測定されるＳｒの元素マッピング画像において、特性Ｘ線強度の最大値を１．０としたときの相対特性Ｘ線強度が０．５以上である領域（Ａ）の面積をＳ
Ａ
、相対特性Ｘ線強度が０．８以上である領域（Ｂ）の面積をＳ
Ｂ
としたとき、Ｓ
Ａ
に対するＳ
Ｂ
の面積比率が１０．００％以下である蛍光体粒子（Ｓ）を含む、蛍光体粉末。
（測定条件）
加速電圧：１５ｋＶ
照射電流：５０ｎＡ
ビーム径：０μｍ
測定時間：３０ｍｓｅｃ
測定領域：１６０μｍ×１６０μｍ
測定間隔：０．４０μｍ×０．４０μｍ
測定点数：４００×４００
続きを表示（約 860 文字）【請求項２】
前記ＳＣＡＳＮ蛍光体粒子中の前記蛍光体粒子（Ｓ）の個数割合が０．５％以上５０．０％以下である、請求項１に記載の蛍光体粉末。
【請求項３】
前記ＳＣＡＳＮ蛍光体粒子は柱状の蛍光体粒子を含む、請求項１または２に記載の蛍光体粉末。
【請求項４】
一般式、Ｅｕ
ａ
Ｓｒ
ｂ
Ｃａ
ｃ
ＡｌＳｉ
ｅ
Ｎ
ｆ
Ｏ
ｇ
で示され、０＜ａ＜１．０００、０＜ｂ＜１．０００、０＜ｃ＜１．０００、０．７００＜ａ＋ｂ＋ｃ＜１．３００、０．７００＜ｅ＜１．３００、０＜ｆ＜３．０００、０＜ｇ＜３．０００、２．５００＜ｆ＋ｇ＜３．５００である蛍光体粒子を含む、請求項１または２に記載の蛍光体粉末。
【請求項５】
ａ＜０．３００である、請求項４に記載の蛍光体粉末。
【請求項６】
ｂ＞０．５００である、請求項４に記載の蛍光体粉末。
【請求項７】
前記蛍光体粒子のｂ／（ｂ＋ｃ）のモル比が０．９６０以上０．９９０以下である、請求項４に記載の蛍光体粉末。
【請求項８】
前記蛍光体粉末のレーザ回折散乱法による体積基準のメジアン径Ｄ
５０
が１５．０μｍ以上３５．０μｍ以下である、請求項１または２に記載の蛍光体粉末。
【請求項９】
前記蛍光体粉末のレーザ回折散乱法による体積頻度粒度分布において、累積値が１０％となる粒子径Ｄ
１０
が１０．０μｍ以上２０．０μｍ以下である、請求項１または２に記載の蛍光体粉末。
【請求項１０】
前記蛍光体粉末のレーザ回折散乱法による体積頻度粒度分布において、累積値が９０％となる粒子径Ｄ
９０
が３０．０μｍ以上６０．０μｍ以下である、請求項１または２に記載の蛍光体粉末。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、蛍光体粉末、複合体および発光装置に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
白色ＬＥＤを製造するため、青色ＬＥＤチップからの青色光を赤色光に変換する赤色蛍光体が研究されている。赤色蛍光体としては、いわゆるＳＣＡＳＮなどが知られている。
【０００３】
特許文献１には、高密度光励起時でも発光特性が優れており、中でも発光スペクトルの半値幅が狭く、発光の量子効率維持率が高い窒化物蛍光体を提供することを目的として、一般式Ｍ
ａ
Ｓｒ
ｂ
Ｃａ
ｃ
Ａｌ
ｄ
Ｓｉ
ｅ
Ｎ
ｆ
で表される結晶相を含み、４０００ｍＷ／ｍｍ
２
光励起での量子効率維持率が８５％以上であることを特徴とする蛍光体が記載されている。この一般式において、Ｍは付活元素を表し、０＜ａ＜０．０５、０．９５≦ｂ≦１、０≦ｃ＜０．１、ａ＋ｂ＋ｃ＝１、０．７≦ｄ≦１．３、０．７≦ｅ≦１．３、２．５≦ｆ≦３．５である。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－０７７８００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、輝度が向上した発光装置を得ることが可能な蛍光体粉末および複合体、並びに、輝度が向上した発光装置を提供するものである。
【課題を解決するための手段】
【０００６】
本発明者らは、上記課題を解決すべく鋭意検討を重ねた。その結果、ＳＣＡＳＮ蛍光体粒子を含む蛍光体粉末であって、前記ＳＣＡＳＮ蛍光体粒子は、特定の測定条件で電子線マイクロアナライザー（ＥＰＭＡ）により測定されるＳｒの元素マッピング画像において、特性Ｘ線強度の最大値を１．０としたときの相対特性Ｘ線強度が０．５以上である領域（Ａ）の面積をＳ
Ａ
、相対特性Ｘ線強度が０．８以上である領域（Ｂ）の面積をＳ
Ｂ
としたとき、Ｓ
Ａ
に対するＳ
Ｂ
の面積比率が１０．００％以下である蛍光体粒子（Ｓ）を含む、蛍光体粉末が、蛍光体粉末から得られる発光装置の輝度を向上できることを見出し、本発明を完成させた。
【０００７】
本発明によれば、以下に示す蛍光体粉末、複合体および発光装置が提供される。
【０００８】
［１］
ＳＣＡＳＮ蛍光体粒子を含む蛍光体粉末であって、
前記ＳＣＡＳＮ蛍光体粒子は、下記測定条件で電子線マイクロアナライザー（ＥＰＭＡ）により測定されるＳｒの元素マッピング画像において、特性Ｘ線強度の最大値を１．０としたときの相対特性Ｘ線強度が０．５以上である領域（Ａ）の面積をＳ
Ａ
、相対特性Ｘ線強度が０．８以上である領域（Ｂ）の面積をＳ
Ｂ
としたとき、Ｓ
Ａ
に対するＳ
Ｂ
の面積比率が１０．００％以下である蛍光体粒子（Ｓ）を含む、蛍光体粉末。
（測定条件）
加速電圧：１５ｋＶ
照射電流：５０ｎＡ
ビーム径：０μｍ
測定時間：３０ｍｓｅｃ
測定領域：１６０μｍ×１６０μｍ
測定間隔：０．４０μｍ×０．４０μｍ
測定点数：４００×４００
［２］
前記ＳＣＡＳＮ蛍光体粒子中の前記蛍光体粒子（Ｓ）の個数割合が０．５％以上５０．０％以下である、［１］に記載の蛍光体粉末。
［３］
前記ＳＣＡＳＮ蛍光体粒子は柱状の蛍光体粒子を含む、［１］または［２］に記載の蛍光体粉末。
［４］
一般式、Ｅｕ
ａ
Ｓｒ
ｂ
Ｃａ
ｃ
ＡｌＳｉ
ｅ
Ｎ
ｆ
Ｏ
ｇ
で示され、０＜ａ＜１．０００、０＜ｂ＜１．０００、０＜ｃ＜１．０００、０．７００＜ａ＋ｂ＋ｃ＜１．３００、０．７００＜ｅ＜１．３００、０＜ｆ＜３．０００、０＜ｇ＜３．０００、２．５００＜ｆ＋ｇ＜３．５００である蛍光体粒子を含む、［１］～［３］のいずれかに記載の蛍光体粉末。
［５］
ａ＜０．３００である、［４］に記載の蛍光体粉末。
［６］
ｂ＞０．５００である、［４］または［５］に記載の蛍光体粉末。
［７］
前記蛍光体粒子のｂ／（ｂ＋ｃ）のモル比が０．９６０以上０．９９０以下である、［４］～［６］のいずれかに記載の蛍光体粉末。
［８］
前記蛍光体粉末のレーザ回折散乱法による体積基準のメジアン径Ｄ
５０
が１５．０μｍ以上３５．０μｍ以下である、［１］～［７］のいずれかに記載の蛍光体粉末。
［９］
前記蛍光体粉末のレーザ回折散乱法による体積頻度粒度分布において、累積値が１０％となる粒子径Ｄ
１０
が１０．０μｍ以上２０．０μｍ以下である、［１］～［８］のいずれかに記載の蛍光体粉末。
［１０］
前記蛍光体粉末のレーザ回折散乱法による体積頻度粒度分布において、累積値が９０％となる粒子径Ｄ
９０
が３０．０μｍ以上６０．０μｍ以下である、［１］～［９］のいずれかに記載の蛍光体粉末。
［１１］
前記蛍光体粉末のレーザ回折散乱法による体積頻度粒度分布において、累積値が１０％となる粒子径Ｄ
１０
、９０％となる粒子径Ｄ
９０
、メジアン径Ｄ
５０
について、（Ｄ
９０
－Ｄ
１０
）／Ｄ
５０
の値が０．５０以上１．５０以下である、［１］～［１０］のいずれかに記載の蛍光体粉末。
【発明の効果】
【０００９】
本発明によれば、輝度が向上した発光装置を得ることが可能な蛍光体粉末および複合体、並びに、輝度が向上した発光装置を提供できる。
【図面の簡単な説明】
【００１０】

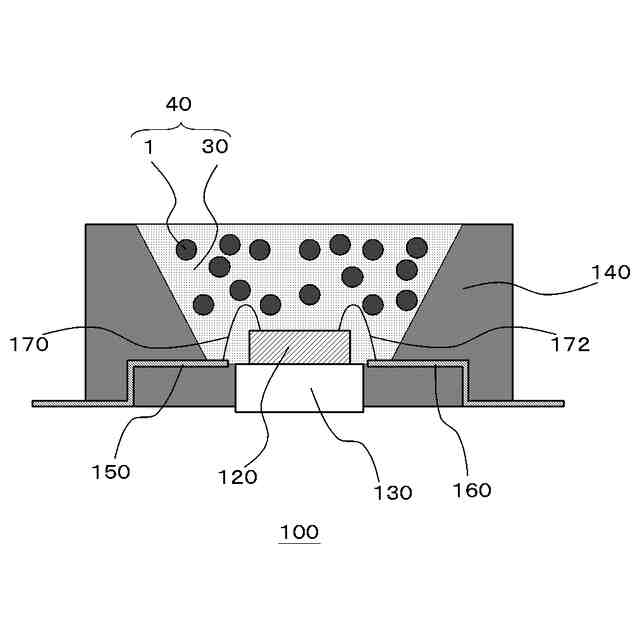

本実施形態の発光装置の構造の一例を模式的に示す概略断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
