公開番号2025152812
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054916
出願日2024-03-28
発明の名称窓構造およびシート
出願人デンカ株式会社
代理人個人,個人,個人,個人
主分類H01Q 15/14 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】建物による電波の遮断および減衰を抑制する窓構造およびシートを提供する。

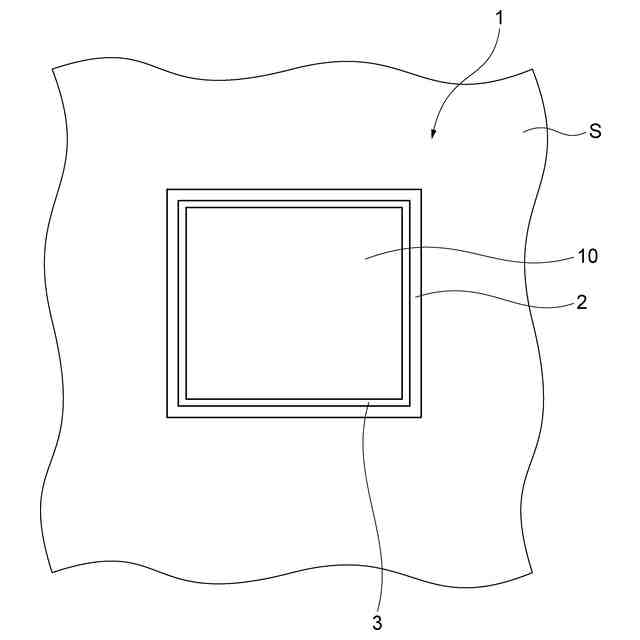

【解決手段】一実施形態に係る窓構造は、第1面11および第1面11と反対の第2面12を有する窓10と、窓10の第1面11および第2面12の少なくとも一方に貼り付けられ、マトリックス樹脂および無機充填材を含むシート20と、を備える。窓10を透過しシート20に達する所定帯域の電波Wの反射強度およびシート20を透過して窓10に達する所定帯域の電波の反射強度の少なくともいずれかが、第1面11および第2面12のいずれかまたは第1面11および第2面12の両方が空気に接する場合の窓10を透過する所定帯域の電波の反射強度より低い。マトリックス樹脂は、熱可塑性樹脂または熱硬化性樹脂である。
【選択図】図3
特許請求の範囲【請求項１】
第１面、および、前記第１面と反対の第２面を有する窓と、
前記窓の前記第１面および前記第２面の少なくとも一方に貼り付けられ、マトリックス樹脂および無機充填材を含むシートと、
を備え、
前記窓を透過し前記シートに達する所定帯域の電波の反射強度、および前記シートを透過し前記窓に達する前記所定帯域の電波の反射強度の少なくともいずれかが、前記第１面および前記第２面のいずれか、または前記第１面および前記第２面の両方が空気に接する場合の前記窓を透過する前記所定帯域の前記電波の反射強度より低く、
前記マトリックス樹脂は、熱可塑性樹脂または熱硬化性樹脂である、
窓構造。
続きを表示（約 700 文字）【請求項２】
前記マトリックス樹脂が、ポリスチレンおよびポリエチレンの少なくとも一方を含む、
請求項１に記載の窓構造。
【請求項３】
前記シートが前記無機充填材を１～９０体積％含む、
請求項１または請求項２に記載の窓構造。
【請求項４】
前記無機充填材がチタン酸バリウム、チタン酸カルシウム、チタン酸ストロンチウム、チタン・ストロンチウム・ジルコニア系からなる群から選択される少なくとも１つである、
請求項１または請求項２に記載の窓構造。
【請求項５】
前記無機充填材の粒径が０．００１～１００μｍである、
請求項１または請求項２に記載の窓構造。
【請求項６】
２枚の前記窓と、２枚の前記窓の前記第１面および前記第２面の少なくともいずれかに貼り付けられた前記シートとを有する二重窓を備える、
請求項１または請求項２に記載の窓構造。
【請求項７】
前記二重窓が合わせガラス中間膜を備える、
請求項６に記載の窓構造。
【請求項８】
前記二重窓が熱線遮蔽層を備える、
請求項６に記載の窓構造。
【請求項９】

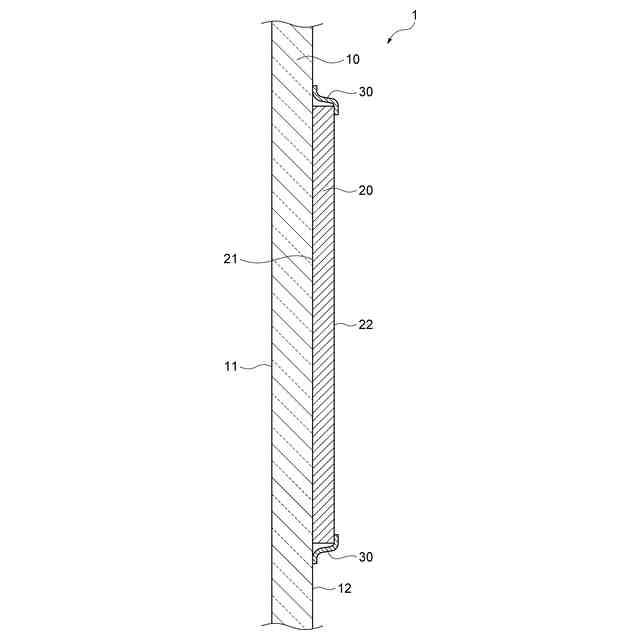

前記シートの周囲がテープによって前記窓に固定されており、
前記シートが前記窓に密着している、
請求項１または請求項２に記載の窓構造。
【請求項１０】
前記シートが粘着剤層および接着剤層の少なくとも一方を含む、
請求項１または請求項２に記載の窓構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、窓構造およびシートに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、窓構造が記載されている。この窓構造の窓は、壁に固定された支持枠と、周りを窓枠で囲まれたガラスから構成される。ガラスの表面の一部は、電波を遮蔽する膜によって覆われている。ガラスの表面には、電波を遮蔽する膜の一部が除去された部分が窓部として形成されている。窓部は、特定の電波を通して、当該特定の電波以外の電波を遮断する。
【０００３】
非特許文献１には、透過型メタサーフェスが記載されている。透過型メタサーフェスは、フィルム形状を呈する。透過型メタサーフェスは、建物の屋内側から窓に貼り付けられた状態で、屋内のミリ波帯の電波を曲げて屋外の建物の足元をエリア化する。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－８７０５５号公報
【非特許文献】
【０００５】
株式会社ＮＴＴドコモ"世界初、透過型メタサーフェスで屋内の電波を屋外の建物の足元に届ける実証に成功" インターネット＜https://www.docomo.ne.jp/binary/pdf/info/news_release/topics_230130_04.pdf＞
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、窓構造が設けられた建物に対して電波を遮断されにくくすることが求められる場合がある。例えば、５Ｇ用の電波、および６Ｇ用の電波は、４Ｇ用の電波と比較して、建物において遮断されやすく、建物または距離によって減衰しやすいという特性を有する。したがって、建物の内部において通信環境が不安定となり電波を受信できないということが生じうる。
【０００７】
本開示の目的の一つは、建物による電波の遮断および減衰を抑制することができる窓構造およびシートを提供することにある。
【課題を解決するための手段】
【０００８】
（１）本開示に係る窓構造は、第１面、および、第１面と反対の第２面を有する窓と、窓の第１面および第２面の少なくとも一方に貼り付けられ、マトリックス樹脂および無機充填材を含むシートと、を備える。窓を透過しシートに達する所定帯域の電波の反射強度、およびシートを透過し窓に達する所定帯域の電波の反射強度の少なくともいずれかが、第１面および第２面のいずれか、または第１面および第２面の両方が空気に接する場合の窓を透過する所定帯域の電波の反射強度より低い。マトリックス樹脂は、熱可塑性樹脂または熱硬化性樹脂である。
【０００９】
この窓構造では、窓を透過してシートに達する所定帯域の電波の反射強度、およびシートを透過し窓に達する所定帯域の電波の反射強度の少なくともいずれかが、窓の第１面もしくは第２面、またはその両方が空気に接する場合の窓を透過する所定帯域の電波の反射強度より低い。このように、所定帯域の電波の反射強度が低いことにより、電波の反射、透過に関するエネルギー保存則から窓およびシートを透過する当該電波の強度を高めることができる。したがって、電波の遮断および減衰を抑制して電波の透過強度を高めることにより、建物の内部における通信環境を安定させることができる。
【００１０】
（２）上記（１）において、マトリックス樹脂が、ポリスチレンおよびポリエチレンの少なくとも一方を含んでいてもよい。
（【００１１】以降は省略されています）
