公開番号2025149548
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050270
出願日2024-03-26
発明の名称光学機器
出願人フルトラム株式会社
代理人個人
主分類F21S 8/02 20060101AFI20251001BHJP(照明)
要約【課題】光の利用効率の低下を抑えて、壁面を効率よく照らせるようにする。
【解決手段】天井2又は床の光源3からの光を壁面4に照射するため光学機器1であって、前記光源3の位置に一の焦点101aを合わせた第1の楕円体100に沿う曲面の第1の反射面9と、前記第1の楕円体200の前記一の焦点101aと共通焦点とした一の焦点201aを有する第2の楕円体200に沿う曲面の第2の反射面10と、前記第1の楕円体100の他の焦点101bと共通焦点とした一の焦点301aを有する第3の楕円体300に沿う曲面の第3の反射面12とを有する。
【選択図】図2A
特許請求の範囲【請求項１】
天井又は床の光源からの光を壁面に照射するため光学機器であって、
一対の焦点のうちのいずれか一方を前記光源の位置に合わせた楕円体に沿う曲面の反射面と、
一対の焦点のうちのいずれか一方を前記楕円体と共通焦点とした他の楕円体に沿う曲面の反射面とを有することを特徴とする光学機器。
続きを表示（約 890 文字）【請求項２】
天井又は床の光源からの光を壁面に照射するため光学機器であって、
前記光源の位置に一の焦点を合わせた第１の楕円体に沿う曲面の第１の反射面と、
前記第１の楕円体の前記一の焦点と共通焦点とした一の焦点を有する第２の楕円体に沿う曲面の第２の反射面と、
前記第１の楕円体の他の焦点と共通焦点とした一の焦点を有する第３の楕円体に沿う曲面の第３の反射面とを有することを特徴とする光学機器。
【請求項３】
前記第１の楕円体の前記他の焦点は、前記第１の楕円体の前記一の焦点よりも前記光源から離れた位置で前記壁面に近い位置にあり、
前記第２の楕円体の他の焦点は、前記第２の楕円体の前記一の焦点よりも前記光源から離れた位置で前記壁面に近い位置にあり、
前記第３の楕円体の他の焦点は、前記第３の楕円体の前記一の焦点よりも前記光源から離れた位置で前記壁面に近い位置にあることを特徴とする請求項２に記載の光学機器。
【請求項４】
前記第２の楕円体の他の焦点は、前記第１の楕円体の前記他の焦点よりも前記光源から離れた位置で前記前記壁面に近い位置にあり、
前記第３の楕円体の他の焦点は、前記第２の楕円体の前記他の焦点よりも前記光源から離れた位置で前記前記壁面に近い位置にあることを特徴とする請求項２又は３に記載の光学機器。
【請求項５】
前記第１の反射面は、前記壁面の方向に向くように配置され、
前記第２の反射面は、前記壁面の方向に向くように配置されるとともに、前記第１の反射面よりも前記光源から離れた位置で、前記第１の反射面と隣接するように配置され、
前記第３の反射面は、前記第１の反射面及び前記第２の反射面と逆向きに配置されることを特徴とする請求項２又は３に記載の光学機器。
【請求項６】
前記第１の反射面及び前記第２の反射面と逆向きに配置された、前記第２の楕円体に沿う曲面の他の第２の反射面をさらに有することを特徴とする請求項５に記載の光学機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ウォールウォッシャー用の光学機器に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
天井や床の光源からの光を壁面に照射するウォールウォッシャーと呼ばれる照明方式がある。ウォールウォッシャー用の照明器具としては、反射板や拡散板を利用するものが提案されている（例えば特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１３０３６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ウォールウォッシャーを実現する際には、光源からの光を意図した方向に進行させて、光の利用効率の低下を抑えて、壁面を効率よく照らせるようにするのが理想的である。
【０００５】
本発明は上記のような点に鑑みてなされたものであり、光の利用効率の低下を抑えて、壁面を効率よく照らせるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本発明の光学機器は、天井又は床の光源からの光を壁面に照射するため光学機器であって、一対の焦点のうちのいずれか一方を前記光源の位置に合わせた楕円体に沿う曲面の反射面と、一対の焦点のうちのいずれか一方を前記楕円体と共通焦点とした他の楕円体に沿う曲面の反射面とを有することを特徴とする。
また、本発明の光学機器は、天井又は床の光源からの光を壁面に照射するため光学機器であって、前記光源の位置に一の焦点を合わせた第１の楕円体に沿う曲面の第１の反射面と、前記第１の楕円体の前記一の焦点と共通焦点とした一の焦点を有する第２の楕円体に沿う曲面の第２の反射面と、前記第１の楕円体の他の焦点と共通焦点とした一の焦点を有する第３の楕円体に沿う曲面の第３の反射面とを有することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、光の利用効率の低下を抑えて、壁面を効率よく照らすことが可能になる。
【図面の簡単な説明】
【０００８】
第１の実施形態に係る光学機器の外観図である。
第１の実施形態に係る光学機器の断面図である。
第１の実施形態に係る光学機器の断面斜視図である。

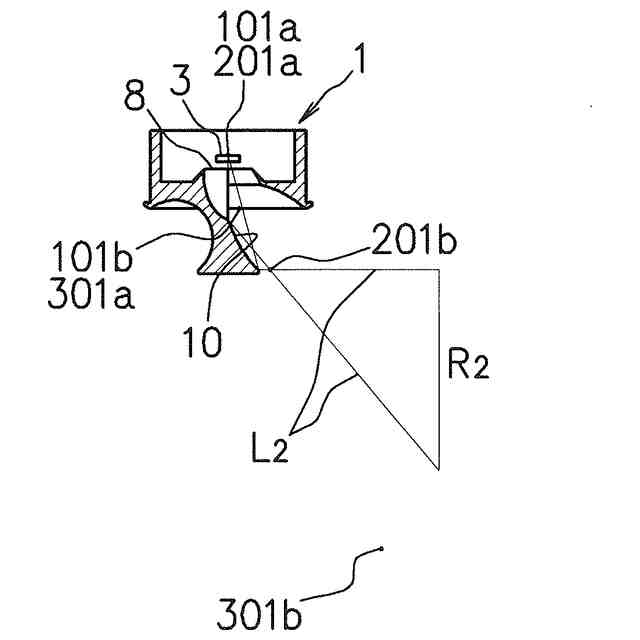

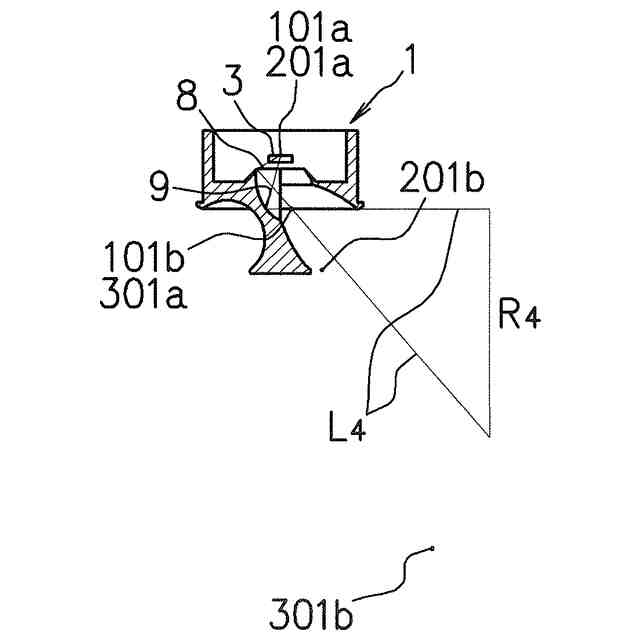

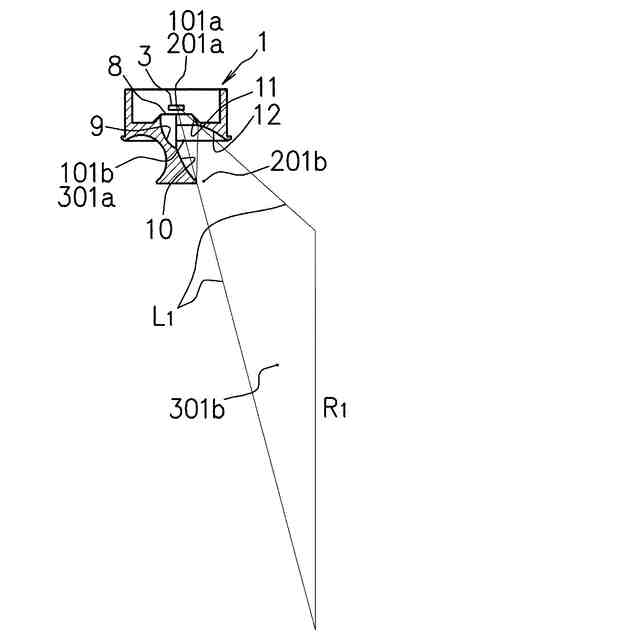

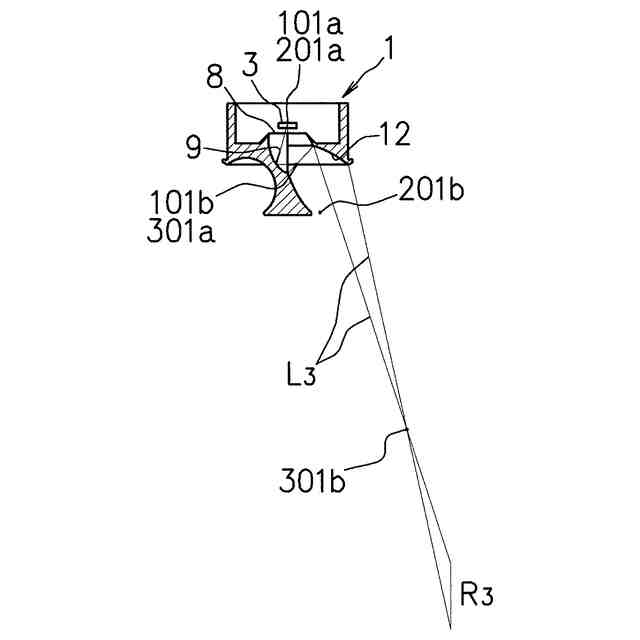

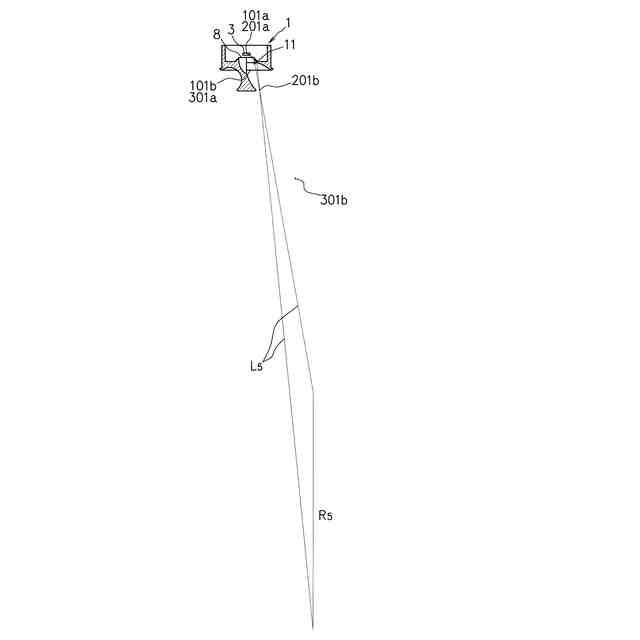

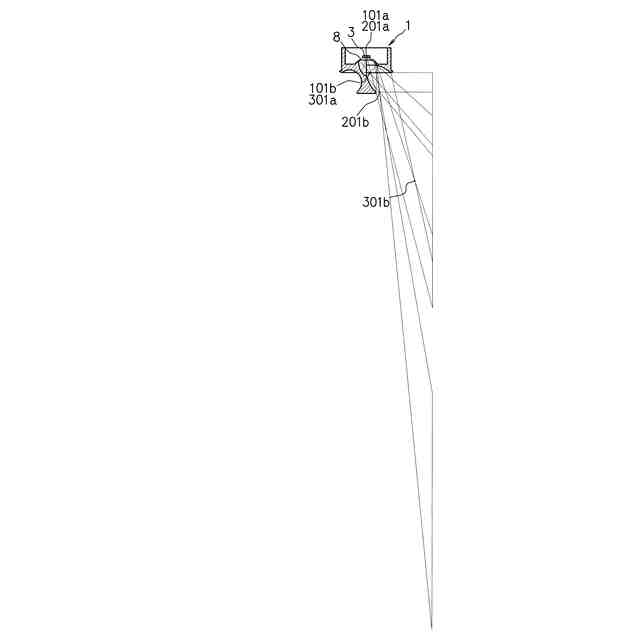

第１の実施形態における壁面への照射光を説明するための図である。
第１の実施形態における壁面への照射光を説明するための図である。
第１の実施形態における壁面への照射光を説明するための図である。
第１の実施形態における壁面への照射光を説明するための図である。
第１の実施形態における壁面への照射光を説明するための図である。
第１の実施形態における壁面への照射光を説明するための図である。
第２の実施形態に係る光学機器の断面図である。
第２の実施形態に係る光学機器の断面斜視図である。
第２の実施形態における壁面への照射光を説明するための図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して、本発明の好適な実施形態について説明する。
［第１の実施形態］
図１～図４を参照して、第１の実施形態に係る光学機器１を説明する。

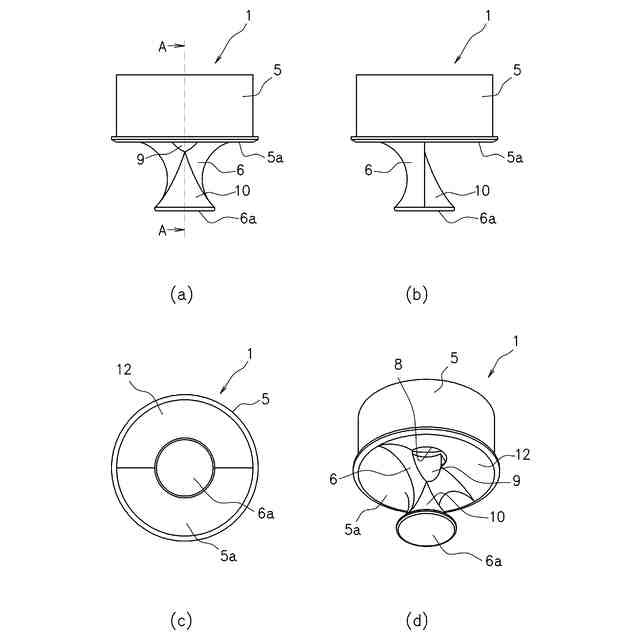

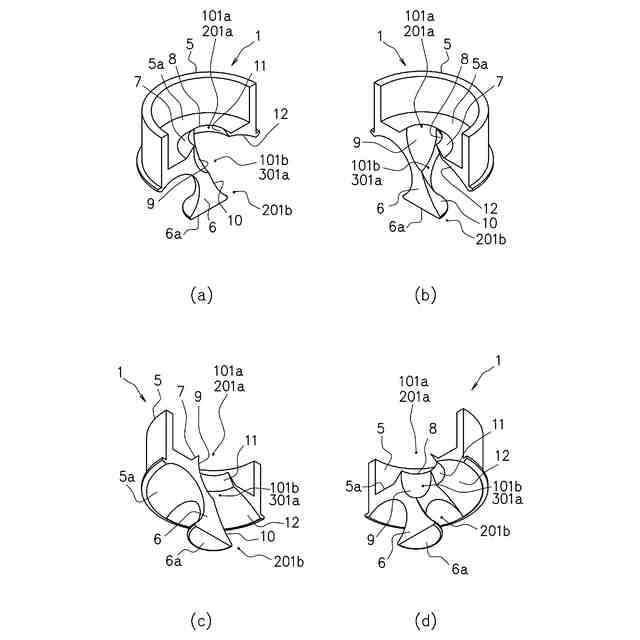

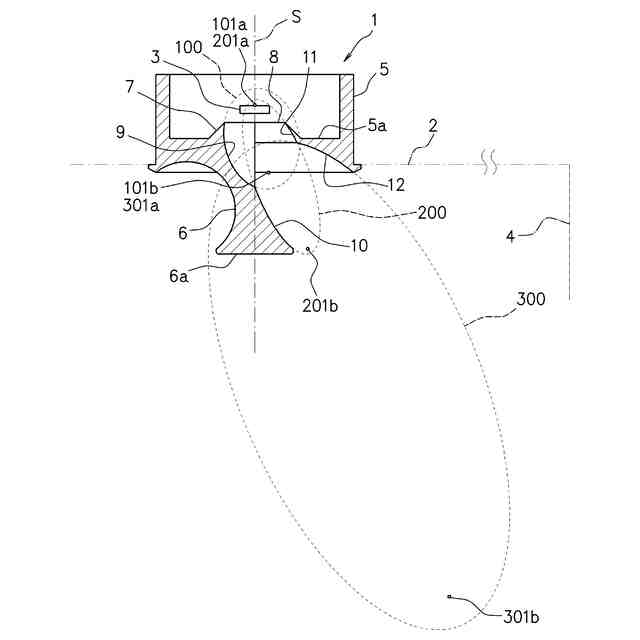

図１は、光学機器１の外観図であり、（ａ）が正面図、（ｂ）が左側面図、（ｃ）が底面図、（ｄ）が下方から見た斜視図である。図２Ａは、光学機器１の断面図（図１（ａ）の線Ａ－Ａに沿う断面図）である。図２Ｂ（ａ）～（ｄ）は、光学機器１の断面斜視図である。
光学機器１は、天井２に設置された照明器具（例えばＣＯＢ（Chip On Board）ＬＥＤを搭載したライト）を光源３として、ウォールウォッシャーを実現するための照明用の反射レンズである。なお、本願では、天井方向を上方向として、上下の方向を定義する。また、光学機器１において、壁面４に向ける面を正面とする。
【００１０】
光学機器１は、有底の円筒部５と、円筒部５の底部５ａの下面から下方に突出する突出部６とを有する。
図２Ａ、図２Ｂに示すように、円筒部５の底部５ａの上面の中央部には凸部７が設けられ、この凸部７の内側に円形の開口部８が形成される。
突出部６は、開口部８の中心軸Ｓまわりの背面側の１８０°の範囲に設けられる。図１（ａ）に示すように、正面図において、突出部６は、下方に向けて徐々に幅狭になり、途中から下方に向けて幅広になる形状を有する。また、図１（ｂ）に示すように、突出部６は、その正面側が、下方に向かうにつれて前方（壁面４の方向）に膨出するような形状を有する。また、図１（ｂ）に示すように、突出部６は、その背面側が円弧状にえぐられたような形状を有する。突出部６の先端（下端）には、円板部６ａが設けられる。突出部６の円板部６ａは、開口部８の真下に配置され、開口部８よりも径が大きい。
（【００１１】以降は省略されています）
