公開番号2025132285
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029723
出願日2024-02-29
発明の名称投光装置
出願人株式会社小糸製作所
代理人個人
主分類F21S 2/00 20160101AFI20250903BHJP(照明)
要約【課題】可視光照射と赤外光照射とを行い得るように構成された投光装置において、簡易な装置構成により、その光学的な機能を確保する。

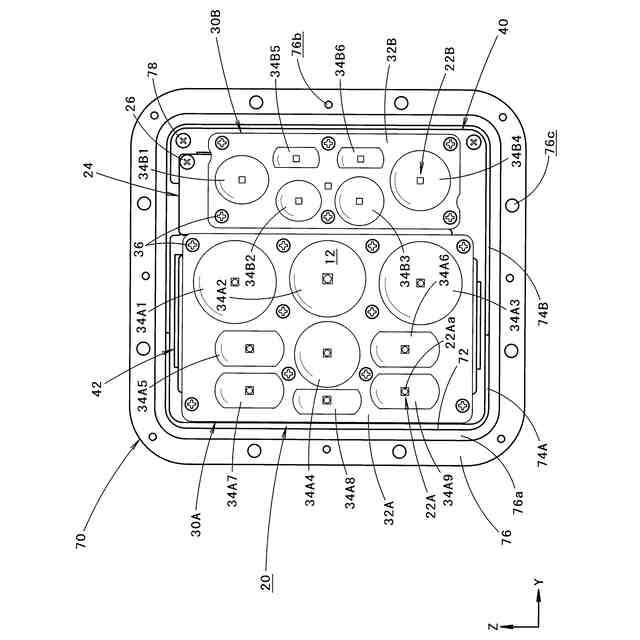

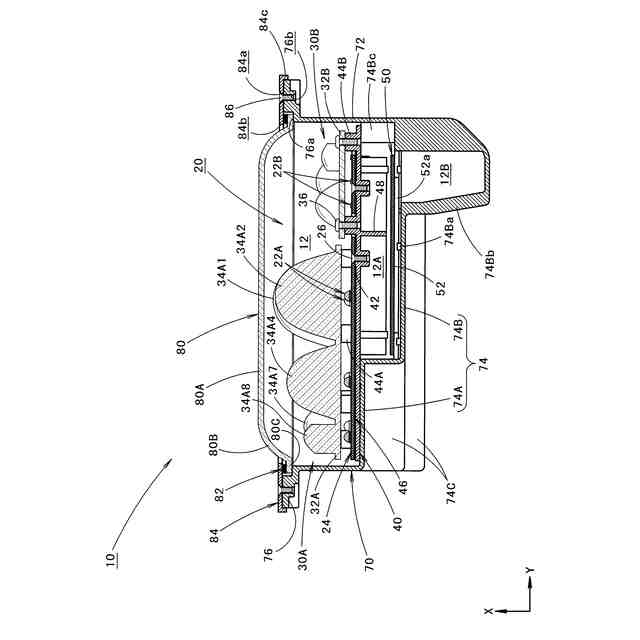

【解決手段】複数の可視光発光素子22Aと複数の赤外光発光素子22Bとが左右方向に関して領域分けされた状態で共通の基板24に搭載された構成とし、かつ、その出射光の透光制御を行う第1および第2透光部材30A、30Bと基板24とが共通の金属製支持プレート40に支持された構成とする。その上で、金属製支持プレート40に、基板24に当接する複数の基板用台座部42と透光部材22A、22Bに当接する複数の透光部材用台座部44A、44Bとが形成された構成とし、かつ、基板24に、複数の透光部材用台座部44A、44Bを挿通させるための複数の挿通孔24bが形成された構成とする。

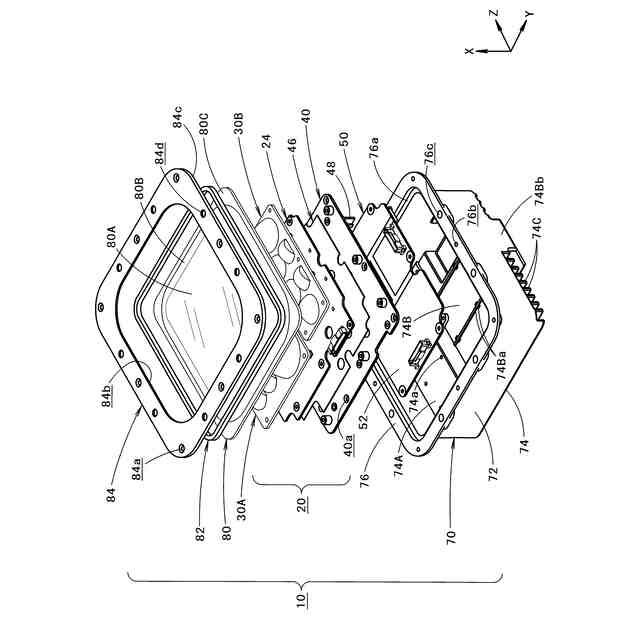

【選択図】図8
特許請求の範囲【請求項１】
複数の発光素子からの出射光を、透光部材を介して装置前方へ向けて照射するように構成された投光装置において、

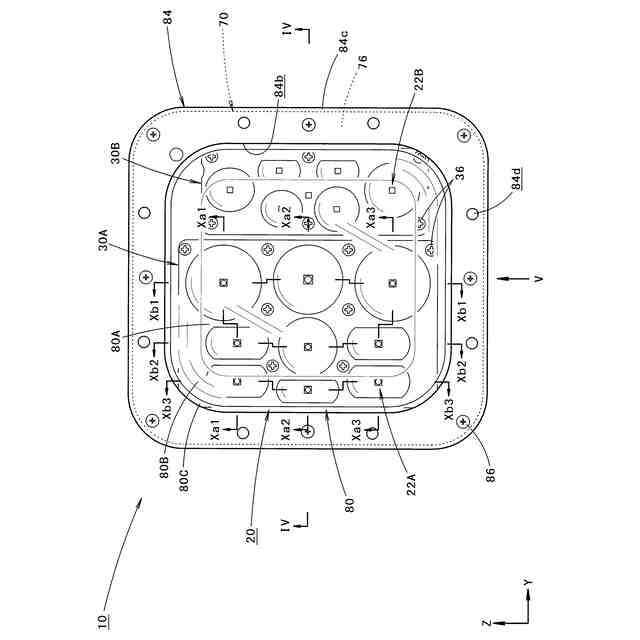

上記複数の発光素子として、複数の可視光発光素子と複数の赤外光発光素子とを備えており、かつ、上記複数の可視光発光素子と上記複数の赤外光発光素子とが所要方向に関して領域分けされた状態で配置されており、
上記複数の可視光発光素子および赤外光発光素子は、共通の基板に搭載されており、
上記基板および上記透光部材は、共通の金属製支持プレートに支持されており、

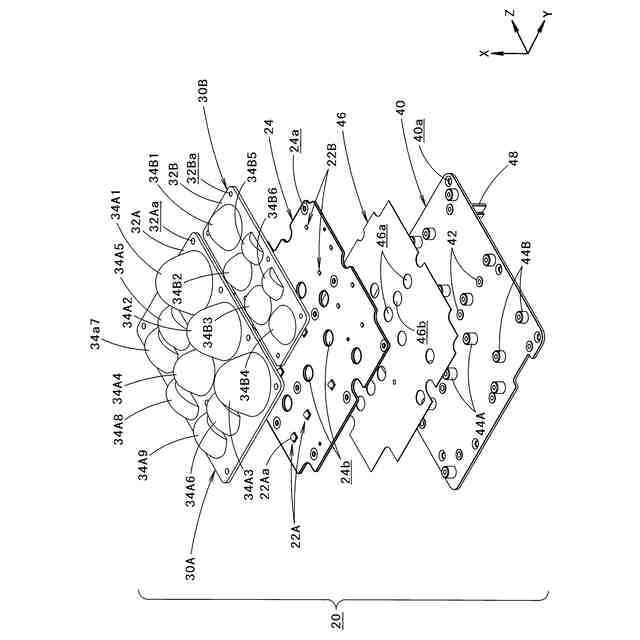

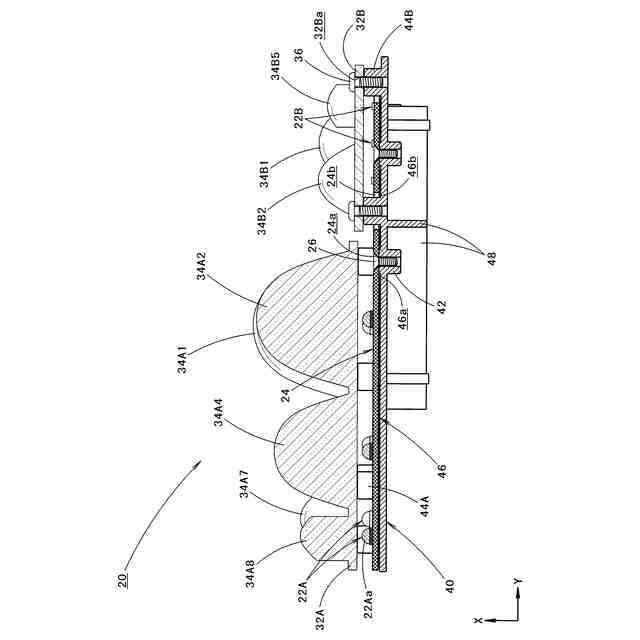

上記金属製支持プレートに、上記基板に当接する複数の基板用台座部と上記透光部材に当接する複数の透光部材用台座部とが形成されており、
上記基板に、上記複数の透光部材用台座部を挿通させるための複数の挿通孔が形成されている、ことを特徴とする投光装置。
続きを表示（約 860 文字）【請求項２】
上記透光部材として、上記複数の可視光発光素子からの出射光を透光制御するための複数の第１レンズ部が形成された第１透光部材と、上記複数の赤外光発光素子からの出射光を透光制御するための複数の第２レンズ部が形成された第２透光部材とを備えており、
上記金属製支持プレートは、上記複数の透光部材用台座部として、上記第１透光部材に当接するように形成された複数の第１台座部と、上記第２透光部材に当接するように形成された複数の第２台座部とを備えており、
上記複数の透光部材用台座部は、上記複数の第１台座部の高さが上記複数の第２台座部の高さよりも大きい値に設定されている、ことを特徴とする請求項１記載の投光装置。
【請求項３】
上記基板と上記金属製支持プレートとの間に伝熱シートが配置されており、
上記伝熱シートに、上記複数の基板用台座部および透光部材用台座部を挿通させるための複数の挿通孔が形成されている、ことを特徴とする請求項１または２記載の投光装置。
【請求項４】

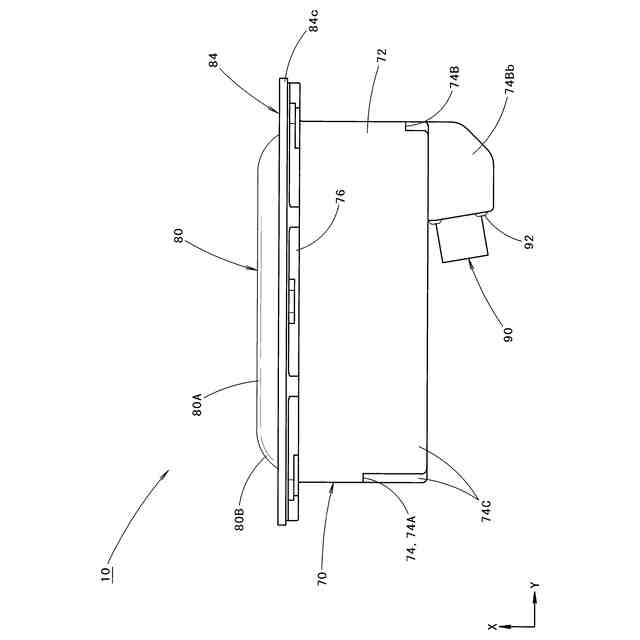

上記金属製支持プレートを支持するヒートシンクと、上記複数の発光素子を点灯制御するための制御基板ユニットとを備えており、
上記ヒートシンクは、上記金属製支持プレートの背面側に上記制御基板ユニットを収容するためのユニット収容空間が形成された構成となっている、ことを特徴とする請求項１または２記載の投光装置。
【請求項５】
上記ユニット収容空間は、上記所要方向に関して上記複数の赤外光発光素子寄りの位置に形成されており、
上記ヒートシンクは、上記所要方向に関して上記複数の可視光発光素子寄りの位置において上記金属製支持プレートと面接触するように形成されている、ことを特徴とする請求項４記載の投光装置。
【請求項６】
上記金属製支持プレートに、上記ユニット収容空間を仕切るための隔壁部が形成されている、ことを特徴とする請求項５記載の投光装置。

発明の詳細な説明【技術分野】
【０００１】

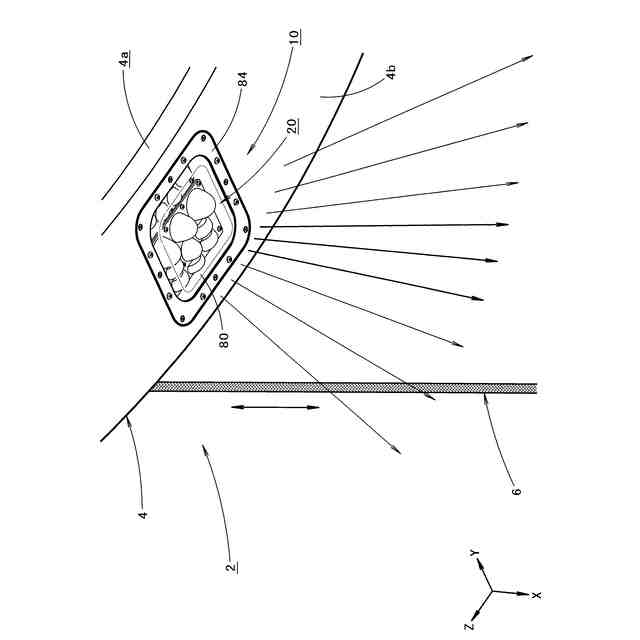

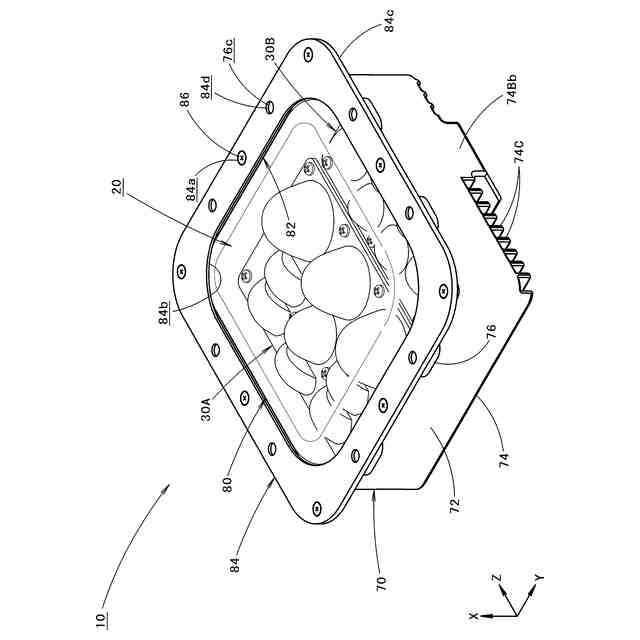

本願発明は、航空機やヘリコプター等に装着される投光装置に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
一般に、航空機やヘリコプター等には、夜間の前方視界や下方視界を確保するための投光装置が装着されている。
【０００３】
「特許文献１」には、ヘリコプターの下部に装着された投光装置として、斜め下方へ向けて可視光照射と赤外光照射とを行い得るように構成されたものが記載されている。
【０００４】
この「特許文献１」に記載された投光装置は、複数の可視光発光素子からの出射光を透光制御するための複数の第１レンズ部が形成された第１透光部材と、複数の赤外光発光素子からの出射光を透光制御するための複数の第２レンズ部が形成された第２透光部材とを備えており、かつ、複数の可視光発光素子および第１透光部材と複数の赤外光発光素子および第２透光部材とが上下方向に領域分けされた状態で配置された構成となっている。
【０００５】
その際、この「特許文献１」に記載された投光装置においては、複数の可視光発光素子が金属製ボディの上部領域に搭載されるとともに、この金属製ボディにメイン回路基板が支持された上で、このメイン回路基板の上部領域に第１透光部材が支持されており、一方、メイン回路基板の下部領域にシールドカバーを介してサブ回路基板が支持された上で、このサブ回路基板に複数の赤外光発光素子および第２透光部材が搭載されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－１４９３１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記「特許文献１」に記載された構成を採用することにより、投光装置として可視光照射および赤外光照射の各々が適切に行われるようにすることが可能となる。
【０００８】
一方、上記「特許文献１」に記載された投光装置は、その光学的な機能を確保するために比較的複雑な装置構成となっているが、これをできるだけ簡易な装置構成で実現することが望まれる。
【０００９】
本願発明は、このような事情に鑑みてなされたものであって、可視光照射と赤外光照射とを行い得るように構成された投光装置において、簡易な装置構成により、その光学的な機能を確保することができる投光装置を提供することを目的とするものである。
【課題を解決するための手段】
【００１０】
本願発明は、複数の可視光発光素子および赤外光発光素子が共通の基板に搭載された構成とした上で、その周辺構造に工夫を施すことにより、上記目的達成を図るようにしたものである。
（【００１１】以降は省略されています）
