特許ウォッチ

公開番号2025165336
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024069393
出願日2024-04-22
発明の名称車両用灯具
出願人株式会社小糸製作所
代理人個人
主分類F21S 41/265 20180101AFI20251027BHJP(照明)
要約【課題】左右方向に並列に配置された複数の発光素子からの出射光を、投影レンズを介して灯具前方へ向けて照射することにより、横長の配光パターンを形成するように構成された車両用灯具において、その照射光による配光制御を適切に行うことができる構成とする。

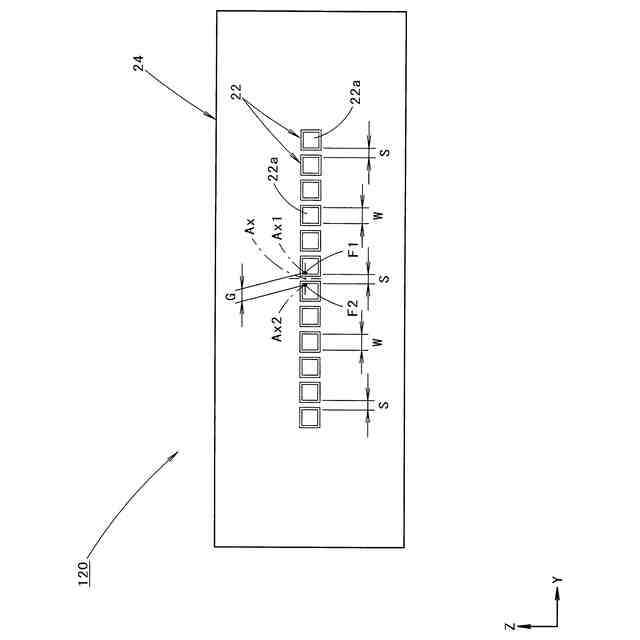

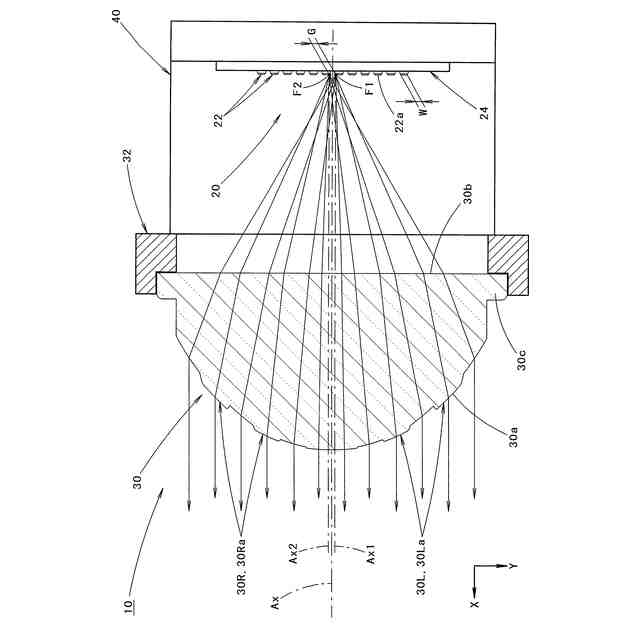

【解決手段】複数の発光素子22として、同一サイズの発光面22aを有する構成とした上で、その発光面22aを同一方向へ向けた状態で左右方向に間隔をおいて並列に配置された構成とする。また、投影レンズ30として、第1の点F1を後側焦点とする第1投影レンズ部30Lと、第1の点F1から左右方向に離れた第2の点F2を後側焦点とする第2投影レンズ部30Rとを備えた構成とした上で、第1の点F1と第2の点F2との間隔Gが発光面22aの左右幅Wおよび発光面22a相互間の間隔Sと同じ値に設定されたものとする。
【選択図】図3
特許請求の範囲【請求項１】
複数の発光素子と投影レンズとを備え、上記複数の発光素子からの出射光を上記投影レンズを介して灯具前方へ向けて照射することにより横長の配光パターンを形成するように構成された車両用灯具において、
上記複数の発光素子は、同一サイズの発光面を有しており、かつ、上記発光面を同一方向へ向けた状態で左右方向に間隔をおいて並列に配置されており、
上記投影レンズは、第１の点を後側焦点とする第１投影レンズ部と上記第１の点から左右方向に離れた第２の点を後側焦点とする第２投影レンズ部とを備えており、かつ、上記第１の点と上記第２の点との間隔が上記発光面の左右幅以下の値に設定されている、ことを特徴とする車両用灯具。
続きを表示（約 450 文字）【請求項２】
上記投影レンズは、上記第１投影レンズ部が複数の第１レンズ領域で構成されるとともに上記第２投影レンズ部が複数の第２レンズ領域で構成されており、かつ、上記複数の第１レンズ領域と上記複数の第２レンズ領域とが交互に配置された構成となっている、ことを特徴とする請求項１記載の車両用灯具。
【請求項３】
上記複数の第１レンズ領域と上記複数の第２レンズ領域とが左右方向に交互に配置されている、ことを特徴とする請求項２記載の車両用灯具。
【請求項４】
上記投影レンズは、上記複数の第１レンズ領域と上記複数の第２レンズ領域とが上記第１の点と上記第２の点との中点に関して左右対称の位置関係で配置された構成となっている、ことを特徴とする請求項３記載の車両用灯具。
【請求項５】
上記複数の第１および第２レンズ領域は、上記投影レンズの前面が不連続な凸曲面状に形成されることによって構成されている、ことを特徴とする請求項１または２記載の車両用灯具。

発明の詳細な説明【技術分野】
【０００１】
本願発明は、プロジェクタ型の車両用灯具に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来より、プロジェクタ型の車両用灯具として、左右方向に並列に配置された複数の発光素子からの出射光を、投影レンズを介して灯具前方へ向けて照射することにより、横長の配光パターンを形成するように構成されたものが知られている。
【０００３】
「特許文献１」には、このような車両用灯具における投影レンズの構成として、その前面に複数の拡散レンズ素子が縦縞状に形成されたものが記載されている。
【０００４】
この「特許文献１」に記載された車両用灯具においては、複数の発光素子の同時点灯によって横長の配光パターンを形成するようにした上で、これら複数の発光素子のうち一部の発光素子を消灯させることによって配光パターンの一部を欠落させ、これにより対向車ドライバー等にグレアを与えてしまうことなく前方照射を効率良く行い得るように構成されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－７５２３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記「特許文献１」に記載された構成を採用することにより、複数の発光素子相互間に多少の隙間が存在していても、これら複数の発光素子の同時点灯によって、その光源像の集合体として連続的な横長の配光パターンを形成することが可能となる。
【０００７】
しかしながら、このような構成を採用した場合には、複数の光源像の各々はその両側端縁の輪郭がボケたものとなってしまうので、複数の発光素子のうち一部の発光素子を消灯させることによって配光パターンの一部を欠落させたとき、その欠落部分の両側端縁の輪郭もボケたものとなってしまう。
【０００８】
このようなことから、複数の発光素子のうち一部の発光素子を消灯させたときであっても適切な配光制御を行い得る構成とすることが、対向車ドライバー等にグレアを与えてしまうことなく前方照射を効率良く行うという観点から望まれる。
【０００９】
本願発明は、このような事情に鑑みてなされたものであって、左右方向に並列に配置された複数の発光素子からの出射光を、投影レンズを介して灯具前方へ向けて照射することにより、横長の配光パターンを形成するように構成された車両用灯具において、その照射光による配光制御を適切に行うことができる車両用灯具を提供することを目的とするものである。
【課題を解決するための手段】
【００１０】
本願発明は、投影レンズの構成に工夫を施すことにより、上記目的達成を図るようにしたものである。
（【００１１】以降は省略されています）
