公開番号2025132284
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029722
出願日2024-02-29
発明の名称投光装置
出願人株式会社小糸製作所
代理人個人
主分類F21S 2/00 20160101AFI20250903BHJP(照明)
要約【課題】可視光照射と赤外光照射とを行い得るように構成された投光装置において、コンパクトな装置構成で、複数の可視光発光素子から出射光による投光対象物の視認性を高める。

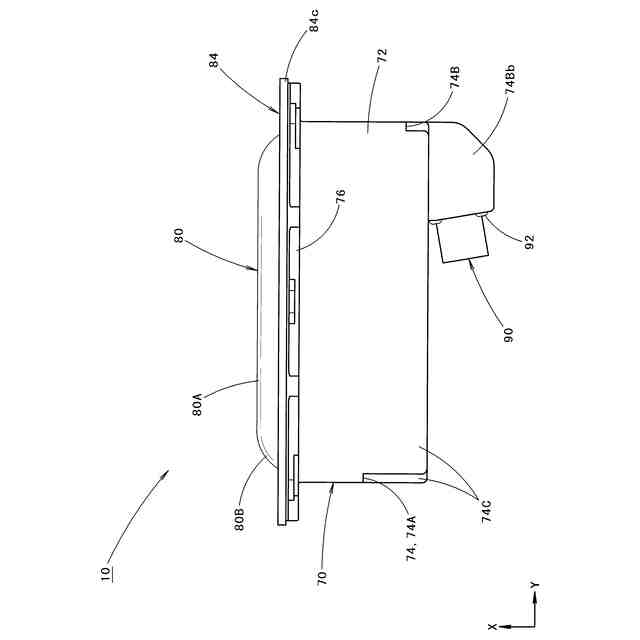

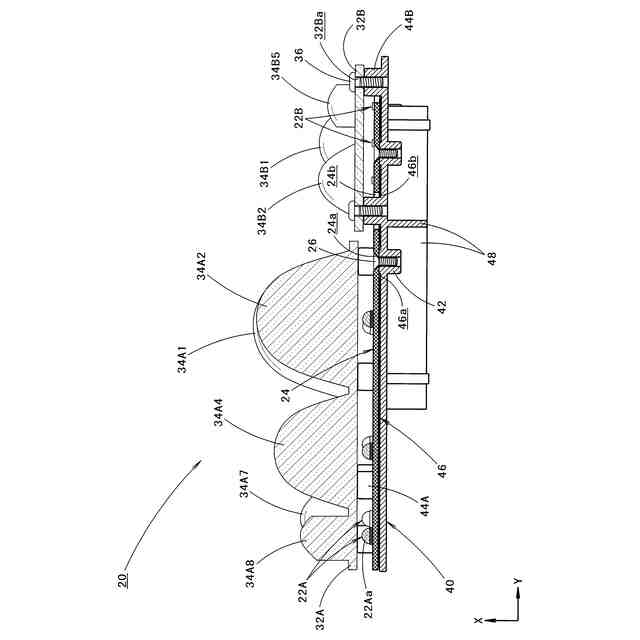

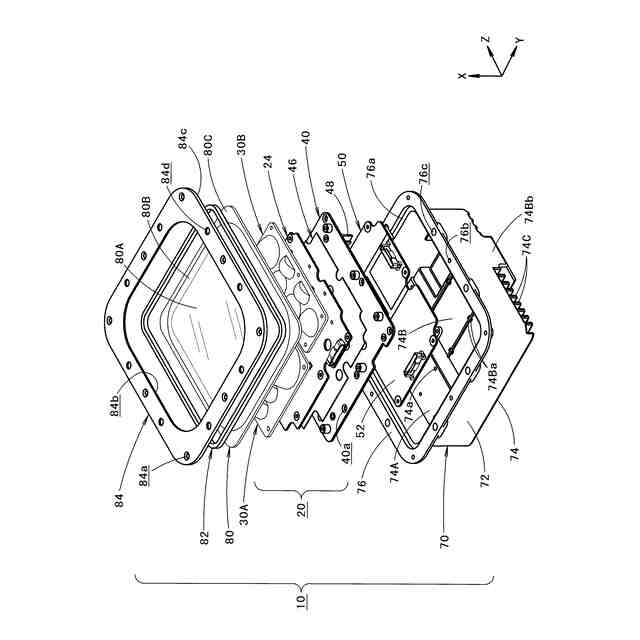

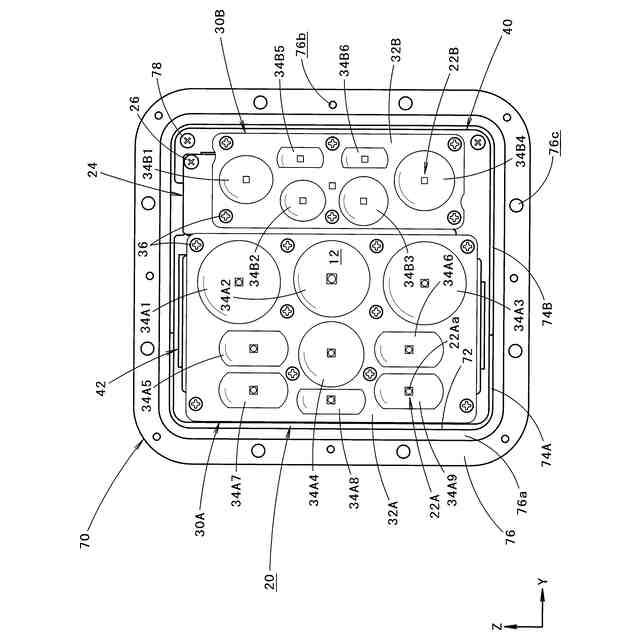

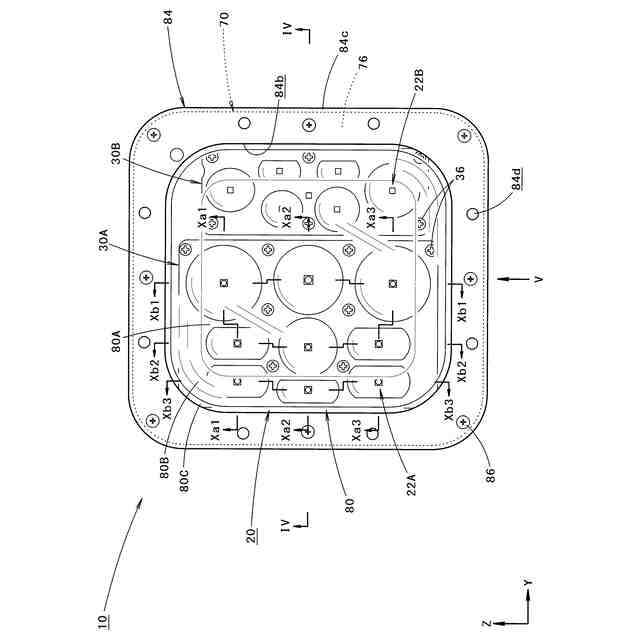

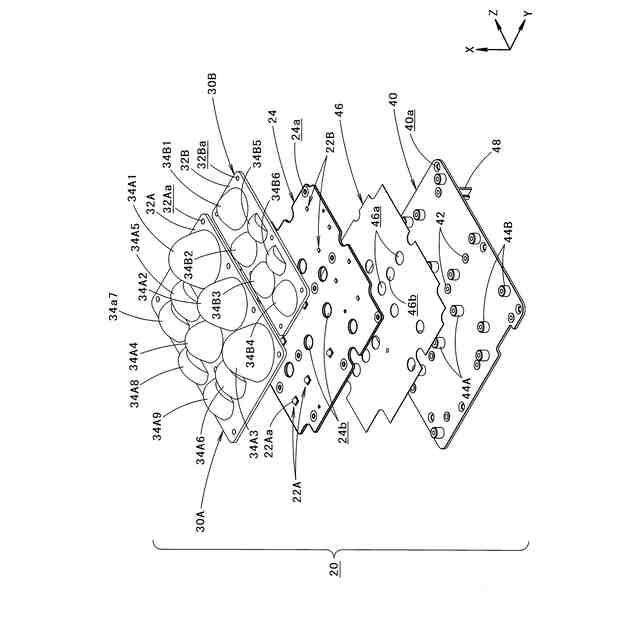

【解決手段】9個の可視光発光素子22Aからの出射光を透光制御する第1透光部材30Aと、6個の複数の赤外光発光素子22Bからの出射光を透光制御する第2透光部材30Bとを備えた構成とする。第1透光部材30Aとして、4個の可視光発光素子22Aからの出射光を収束光として出射させる4個の集光用レンズ部34A1～34A4と、5個の可視光発光素子22Aからの出射光を上下方向に拡散する拡散光として出射させる5個の拡散用レンズ部34A5～34A9とを備えた構成とした上で、4個の集光用レンズ部34A1～34A4を5個の拡散用レンズ部34A5～34A9よりも第2透光部材30B寄りの位置に配置する。これにより第1透光部材30Aの占有空間を小さくする。

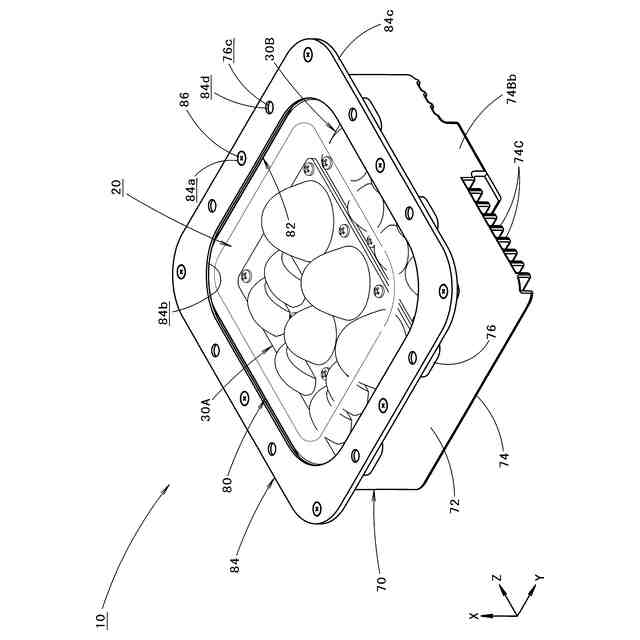

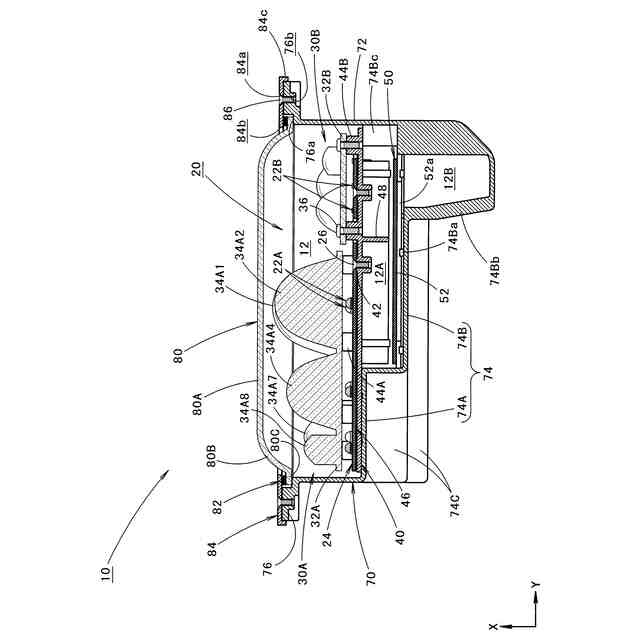

【選択図】図7
特許請求の範囲【請求項１】
複数の発光素子からの出射光を、透光部材を介して装置前方へ向けて照射するように構成された投光装置において、
上記複数の発光素子として、複数の可視光発光素子と複数の赤外光発光素子とを備えており、かつ、上記複数の可視光発光素子と上記複数の赤外光発光素子とが所要方向に関して領域分けされた状態で配置されており、
上記透光部材として、上記複数の可視光発光素子からの出射光を透光制御するための複数の第１レンズ部が形成された第１透光部材と、上記複数の赤外光発光素子からの出射光を透光制御するための複数の第２レンズ部が形成された第２透光部材とを備えており、
上記第１透光部材は、上記複数の第１レンズ部として、上記複数の可視光発光素子からの出射光を収束光として出射させる複数の集光用レンズ部と、上記複数の可視光発光素子からの出射光を上記所要方向と直交する方向に拡散する拡散光として出射させる複数の拡散用レンズ部とを備えており、
上記複数の集光用レンズ部は、上記複数の拡散用レンズ部よりも上記第２透光部材寄りの位置に配置されている、ことを特徴とする投光装置。
続きを表示（約 650 文字）【請求項２】
上記複数の集光用レンズ部の各々は、ドーム状の表面形状を有しており、
上記複数の拡散用レンズ部の各々は、ドーム形状における上記所要方向の両側部分が切除された表面形状を有している、ことを特徴とする請求項１記載の投光装置。
【請求項３】
上記複数の可視光発光素子が搭載された基板と、上記基板および上記第１透光部材を支持する支持部材とを備えており、
上記支持部材は、上記基板に当接するように形成された複数の基板用台座部と、上記第１透光部材に当接するように形成された複数の透光部材用台座部とを備えており、
上記基板に、上記複数の透光部材用台座部を挿通させるための複数の挿通孔が形成されている、ことを特徴とする請求項１または２記載の投光装置。
【請求項４】
上記基板は、上記複数の基板用台座部において上記支持部材にネジ締め固定されており、
上記第１透光部材は、上記複数の透光部材用台座部において上記支持部材にネジ締め固定されている、ことを特徴とする請求項３記載の投光装置。
【請求項５】
上記第２透光部材は、上記複数の第２レンズ部として、上記複数の赤外光発光素子からの出射光を収束光として出射させる複数の集光用レンズ部と、上記複数の赤外光発光素子からの出射光を上記所要方向と直交する方向に拡散する拡散光として出射させる複数の拡散用レンズ部とを備えている、ことを特徴とする請求項１または２記載の投光装置。

発明の詳細な説明【技術分野】
【０００１】
本願発明は、航空機やヘリコプター等に装着される投光装置に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
一般に、航空機やヘリコプター等には、夜間の前方視界や下方視界を確保するための投光装置が装着されている。
【０００３】
「特許文献１」には、ヘリコプターの下部に装着された投光装置として、斜め下方へ向けて可視光照射と赤外光照射とを行い得るように構成されたものが記載されている。
【０００４】
この「特許文献１」に記載された投光装置は、複数の可視光発光素子からの出射光を透光制御するための複数の第１レンズ部が形成された第１透光部材と、複数の赤外光発光素子からの出射光を透光制御するための複数の第２レンズ部が形成された第２透光部材とを備えており、かつ、これらが上下方向に領域分けされた状態で配置された構成となっている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－１４９３１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
このような投光装置においては、第１透光部材を介して照射される可視光により形成される可視光配光パターンとして、その中心領域の明るさを十分に確保した上でその両側への拡がりがある横長の配光パターンとすることが、複数の可視光発光素子からの出射光による投光対象物の視認性を高める上で望ましい。
【０００７】
しかしながら、投光装置の限られたスペースにおいて、これを実現し得る構成とすることは容易でない。
【０００８】
本願発明は、このような事情に鑑みてなされたものであって、可視光照射と赤外光照射とを行い得るように構成された投光装置において、コンパクトな装置構成で、複数の可視光発光素子から出射光による投光対象物の視認性を高めることができる投光装置を提供することを目的とするものである。
【課題を解決するための手段】
【０００９】
本願発明は、複数の第１レンズ部の配置およびその各々の構成に工夫を施すことにより、上記目的達成を図るようにしたものである。
【００１０】
すなわち、本願発明に係る投光装置は、
複数の発光素子からの出射光を、透光部材を介して装置前方へ向けて照射するように構成された投光装置において、
上記複数の発光素子として、複数の可視光発光素子と複数の赤外光発光素子とを備えており、かつ、上記複数の可視光発光素子と上記複数の赤外光発光素子とが所要方向に関して領域分けされた状態で配置されており、
上記透光部材として、上記複数の可視光発光素子からの出射光を透光制御するための複数の第１レンズ部が形成された第１透光部材と、上記複数の赤外光発光素子からの出射光を透光制御するための複数の第２レンズ部が形成された第２透光部材とを備えており、
上記第１透光部材は、上記複数の第１レンズ部として、上記複数の可視光発光素子からの出射光を収束光として出射させる複数の集光用レンズ部と、上記複数の可視光発光素子からの出射光を上記所要方向と直交する方向に拡散する拡散光として出射させる複数の拡散用レンズ部とを備えており、
上記複数の集光用レンズ部は、上記複数の拡散用レンズ部よりも上記第２透光部材寄りの位置に配置されている、ことを特徴とするものである。
（【００１１】以降は省略されています）
