公開番号2025160541
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063094
出願日2024-04-10
発明の名称車両用灯具
出願人株式会社小糸製作所
代理人個人
主分類F21S 43/236 20180101AFI20251016BHJP(照明)
要約【課題】灯具に用いられる板状導光体の板厚を増大することなく、灯具の点灯時における視認性を高め、かつ意匠的な効果を高めた車両用灯具を提供する。
【解決手段】光源3と、灯具の前後方向に沿って配設され、光源3の光を導光して出射する板状導光体4を備える。板状導光体4は、光源3の光が入射される光入射部41と、入射された光を内面反射して導光する光の光分布を制御する光制御部42と、灯具の前方に向けられた部位に設けられて光制御部42で制御された光を灯具の前方ないし側方に向けて出射する光出射部43を備える。光出射部43は、板状導光体4の端面431と、板状導光体4の板厚方向の側面434,435のそれぞれに、導光してきた光を拡散状態に透過若しくは反射して出射する光拡散素子43sを備える。
【選択図】図4

特許請求の範囲【請求項１】
光源と、灯具の前後方向に沿って配設され、前記光源の光を導光して出射する板状導光体を備える車両用灯具であって、前記板状導光体は、前記光源の光が入射される光入射部と、入射された光を内面反射して導光する光の光分布を制御する光制御部と、前記灯具の前方に向けられた部位に設けられて前記光制御部で制御された光を灯具の前方ないし側方に向けて出射する光出射部を備え、前記光出射部は、前記板状導光体の端面と、前記板状導光体の板厚方向の側面のそれぞれに、導光してきた光を拡散状態に透過若しくは反射して出射する光拡散素子を備えることを特徴とする車両用灯具。
続きを表示（約 1,000 文字）【請求項２】
前記光拡散素子は、前記板状導光体の少なくとも前端面と、前記板状導光体の板厚方向の両側面のうちの一方の側面に備えられ、前記導光してきた光を少なくとも前記前端面と前記両側面から出射する請求項１に記載の車両用灯具。
【請求項３】
前記板状導光体の側面に備えられた前記光拡散素子は、所要のパターン形状に形成され、当該パターン形状に対応した光パターンを形成する請求項２に記載の車両用灯具。
【請求項４】
前記光拡散素子は、光を拡散状態で透過及び反射する均一サイズまたは異なるサイズの多数の凹凸ステップで構成される請求項３に記載の車両用灯具。
【請求項５】
前記光拡散素子は面密度が均一または位置に応じて面密度が異なる多数の凹凸ステップで構成される請求項３に記載の車両用灯具。
【請求項６】
前記光入射部は、入射された光を前記板状導光体の板厚方向に収束して平行光束とする透光面部を備える請求項１に記載の車両用灯具。
【請求項７】
前記光制御部は、導光する光を前記板状導光体の板幅方向に発散状態に内面反射する第１光反射面部と、導光する光を前記板状導光体の板厚方向に収束させる第２光反射面部と、導光する光を前記板状導光体の板幅方向及び板厚方向に発散させる第３光反射面部を備える請求項１に記載の車両用灯具。
【請求項８】
前記光源と、前記板状導光体と、前記板状導光体をランプの前後方向に挿通支持する縦スリットを有し、前記光源と前記板状導光体を支持するエクステンションとでランプユニットが構成され、前記板状導光体の光出射部が前記エクステンションの前面側に露呈されている請求項１に記載の車両用灯具。
【請求項９】
前記ランプユニットは前面に透光カバーを有するランプハウジングに内装され、前記板状導光体の光出射部は前記透光カバーに対向配置され、当該光出射部から出射した光を、前記透光カバーを透過して出射する請求項８に記載の車両用灯具。
【請求項１０】
自動車のテールランプ、ストップランプ、バックアップランプ、ターンシグナルランプを含むリアランプ、あるいはクリアランスランプ、デイタイムランニングランプを含むフロントランプの一つとして構成される請求項１ないし９のいずれかに記載の車両用灯具。

発明の詳細な説明【技術分野】
【０００１】
本発明は自動車等の車両に用いて好適な灯具に関し、特に板状導光体で構成されたインナーレンズを備える車両用灯具（以下、ランプとも称する）に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
自動車用灯具の一つとして、複数の板状導光体を用いたランプが提案されている。特許文献１には、複数の板状導光体が板厚方向に所要の間隔をおいて並列配置されており、各板状導光体の一端面が光入射面として構成され、他端面が光出射面として構成されたランプが提案されている。板状導光体の光出射面がランプの発光面の面方向に沿って配列されることにより、ランプの点灯時に各板状導光体の光出射面がライン状に発光された発光パターンになり、意匠性の高いランプとして構成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１８７９３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のランプは、板状導光体の端面が光出射面として構成されているので、当該端面に対応したライン状の発光パターンとなる。そのため、板厚の薄い板状導光体では発光パターンが細目のラインで構成されることになり、ランプを観察したときの視認性が低く、また意匠性を高めることが難しい。板状導光体の板厚を厚くすることにより、点灯時における発光パターンを太目のラインで構成し、ランプの視認性と意匠性を高めることが考えられるが、複数の板状導光体を合わせたときの質量（重量、体積）が増大することになり、ランプの重量の増加やコスト高の要因になる等の課題が生じることになる。
【０００５】
本発明の目的は、板状導光体の板厚を増大することなく、灯具の点灯時における視認性を高め、かつ意匠的な効果を高めることができる車両用灯具を提供する。
【課題を解決するための手段】
【０００６】
本発明は、光源と、灯具の前後方向に沿って配設され、光源の光を導光して出射する板状導光体を備える車両用灯具であり、板状導光体は、光源の光が入射される光入射部と、入射された光を内面反射して導光する光の光分布を制御する光制御部と、灯具の前方側に向けられた部位に設けられて光制御部で制御された光を灯具の前方ないし側方に向けて出射する光出射部を備える。その上で、光出射部は、板状導光体の端面と、板状導光体の板厚方向の側面のそれぞれに、導光してきた光を拡散状態に透過若しくは反射して出射する光拡散素子を備える。
【０００７】
ここで、光拡散素子は、板状導光体の少なくとも前端面と、板状導光体の板厚方向の両側面のうちの一方の側面に備えられ、導光してきた光を少なくとも前端面と両側面から出射する構成される。また、板状導光体の側面に備えられた光拡散素子は、所要のパターン形状に形成され、当該パターン形状に対応した光パターンを形成する構成であることが好ましい。その上で、光拡散素子は、光を拡散状態で透過及び反射する均一サイズまたは異なるサイズの多数の凹凸ステップで構成される。あるいは、光拡散素子は面密度が均一または位置に応じて面密度が異なる多数の凹凸ステップで構成される。
【０００８】
本発明の車両用灯具は、例えば、光源と、板状導光体と、板状導光体をランプの前後方向に挿通支持する縦スリットを有して光源と板状導光体を支持するエクステンションとでランプユニットが構成され、板状導光体の光出射部がエクステンションの前面側に露呈される構成とされる。そして、ランプユニットは前面に透光カバーを有するランプハウジングに内装され、板状導光体の光出射部は透光カバーに対向配置され、光出射部から出射した光を、透光カバーを透過して出射する構成とされる。
【発明の効果】
【０００９】
本発明によれば、灯具の点灯時には、板状導光体の光出射部の端面から出射される光による発光パターンに加えて、板状導光体の側面から出射される光による発光パターンでの発光が行われる。これにより、道具の点灯時における発光パターンは、板状導光体の端面での発光パターンに限定されることなく発光パターンの領域が拡大され、灯具の視認性が高められるとともに、灯具の意匠効果を高めることができる。また、板状導光体の板厚を増大する必要がなく、板状導光体のサイズや重量が増大されることがなく、灯具の軽量化と低コスト化が可能になる。
【図面の簡単な説明】
【００１０】

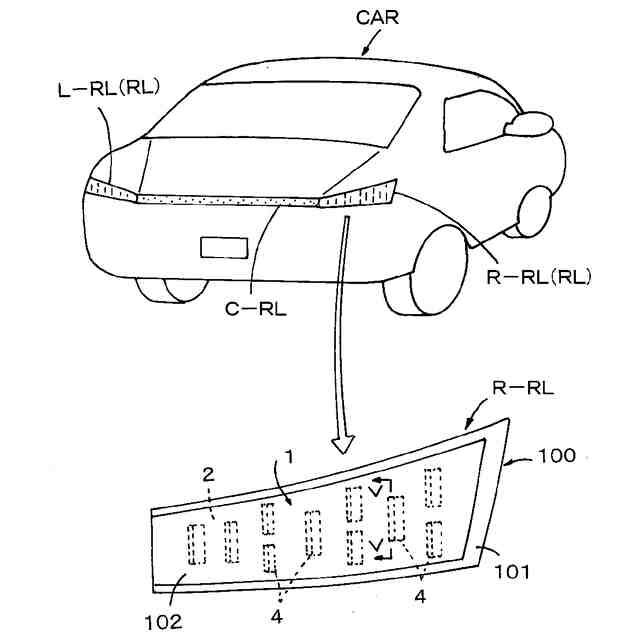

本発明をリアランプに適用した自動車の概略斜視図と右リアランプの正面図。

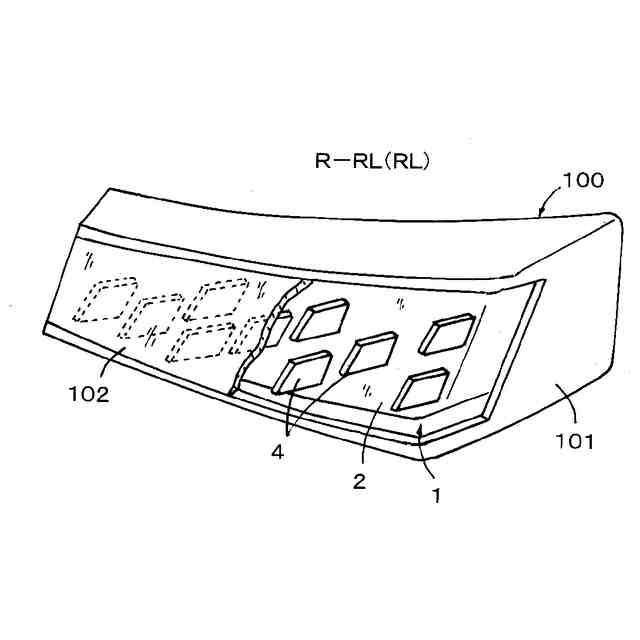

右リアランプの一部を破断した概略斜視図。
右リアランプの要部の分解斜視図。

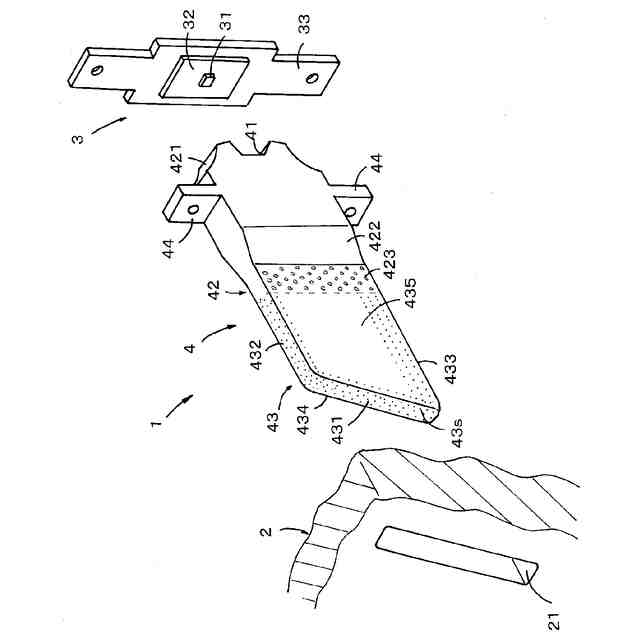

ランプユニットの一部の分解斜視図。
図１のＶ－Ｖ線に沿った拡大断面図。
図５の水平方向の断面図。
光入射部と光制御部の一部の拡大斜視図。

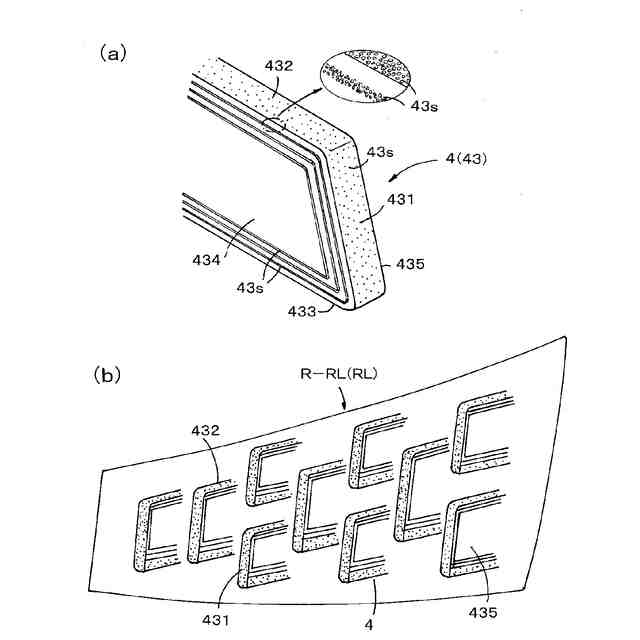

（ａ）は実施形態の光出射部の一部の拡大図、（ｂ）は点灯時の外観の模式図。
（ａ）は変形例の光出射部の一部の拡大図、（ｂ）は点灯時の外観の模式図。
インナーレンズの変形例の概略斜視図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
