公開番号2025161465
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064665
出願日2024-04-12
発明の名称車輌用灯具
出願人株式会社小糸製作所
代理人弁理士法人テクノピア国際特許事務所
主分類F21S 43/40 20180101AFI20251017BHJP(照明)
要約【課題】高い意匠性を確保した上で形状に応じた光の適正な照射状態を確保する。
【解決手段】光源から出射された光を反射する複数のリフレクターと、入射面と出射面を有し入射面にリフレクターで反射された光を制御する複数の集光ステップが形成され出射面に複数の光透過部と光透過部より光の透過率が低い非透過部とが形成されたインナーレンズとを備え、リフレクターで反射された光が複数の集光ステップに入射され、インナーレンズが左右方向において車輌の外方へ行くに従って出射面が側方を向くように湾曲され、複数のリフレクターが入射面に対向する位置において並んで配置され、リフレクターで反射され集光ステップに入射される反射光の進行方向が前後方向に対して左右方向に傾斜する方向にされ、反射光における進行方向の前後方向に対する傾斜角が左右方向において車輌の外方に位置されたリフレクター程大きくされた。

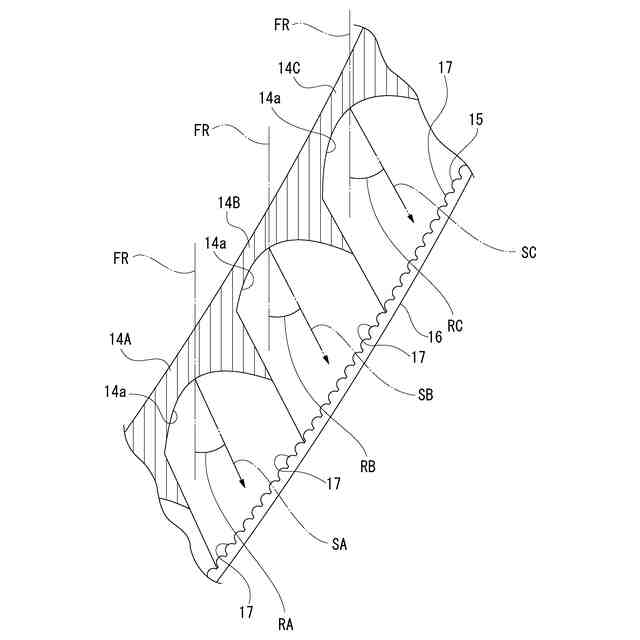

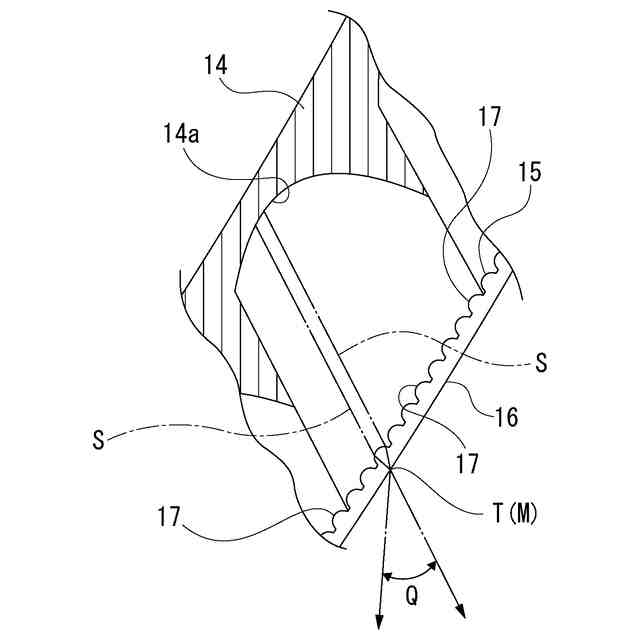

【選択図】図5
特許請求の範囲【請求項１】

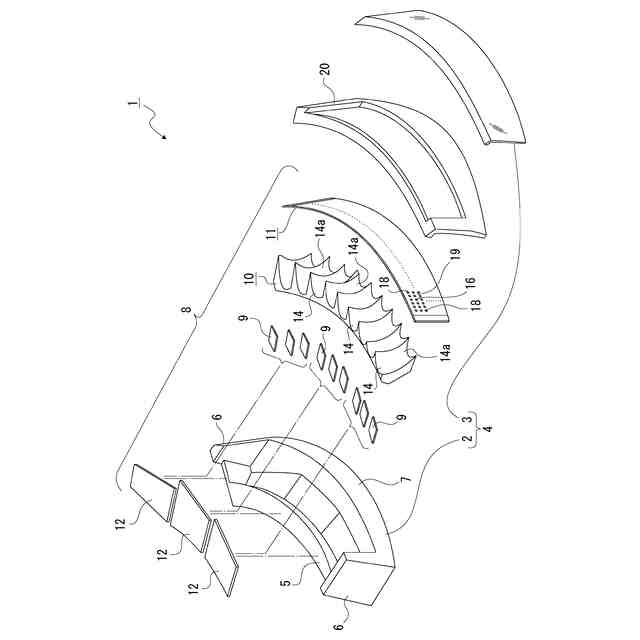

光源から出射された光を反射する複数のリフレクターと、

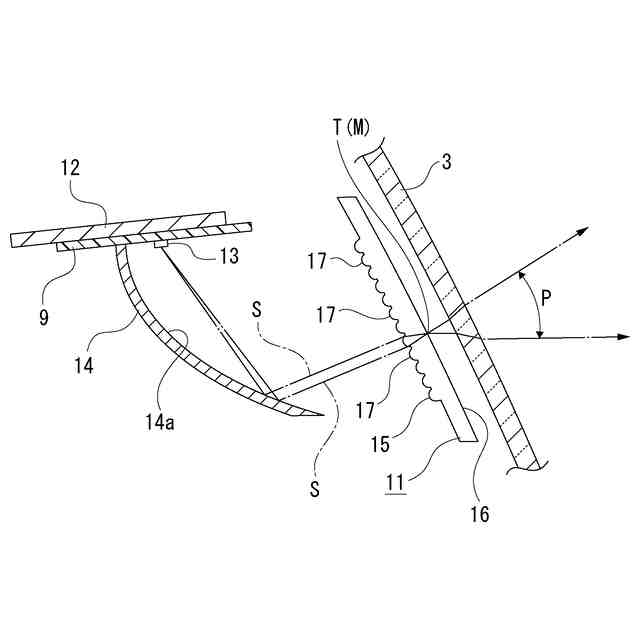

入射面と出射面を有し前記入射面に前記リフレクターで反射された光を制御する複数の集光ステップが形成され前記出射面に複数の光透過部と前記光透過部より光の透過率が低い非透過部とが形成されたインナーレンズと、
前記リフレクターで反射された光が複数の前記集光ステップに入射され、
前記インナーレンズが左右方向において車輌の外方へ行くに従って前記出射面が側方を向くように湾曲され、
複数の前記リフレクターが前記入射面に対向する位置において並んで配置され、

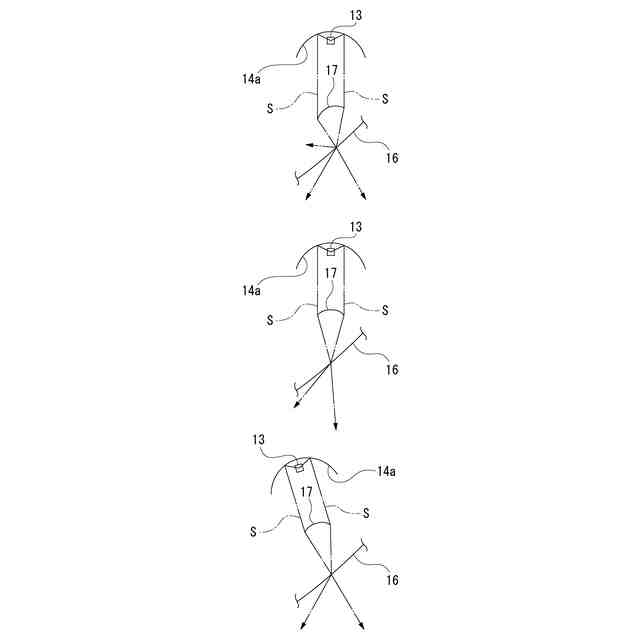

前記リフレクターで反射され前記集光ステップに入射される反射光の進行方向が前後方向に対して左右方向に傾斜する方向にされ、
前記反射光における進行方向の前後方向に対する傾斜角が左右方向において車輌の外方に位置された前記リフレクター程大きくされた
車輌用灯具。
続きを表示（約 490 文字）【請求項２】

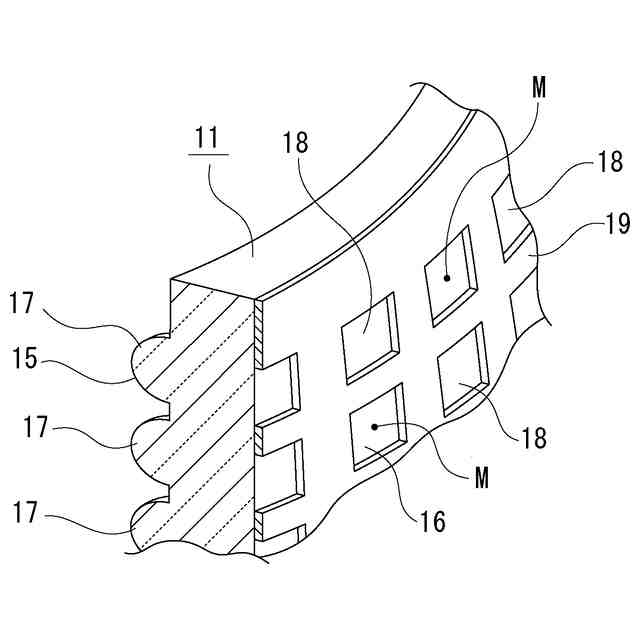

前記集光ステップとして魚眼ステップが形成され、
複数の前記光透過部が格子状に配列され、
一つの前記集光ステップによって制御された光が一つの前記光透過部を透過される
請求項１に記載の車輌用灯具。
【請求項３】

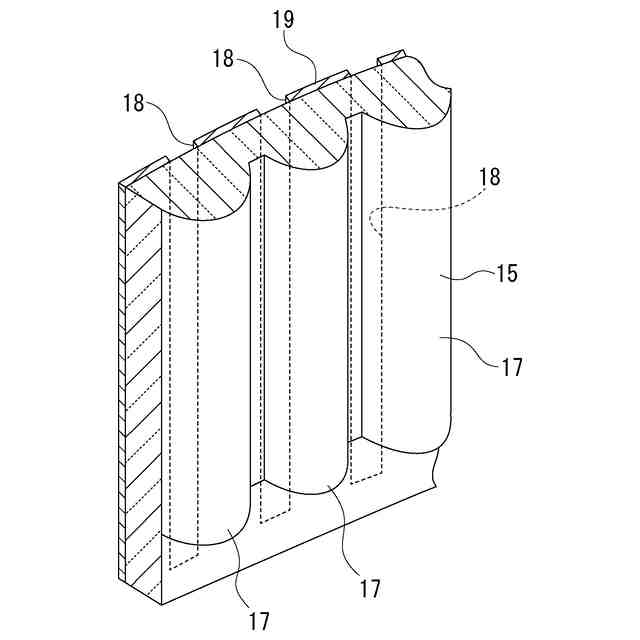

前記集光ステップとしてシリンドリカルステップが形成され、
複数の前記光透過部がストライプ状に並んで配列され、
一つの前記集光ステップによって制御された光が一つの前記光透過部を透過される
請求項１に記載の車輌用灯具。
【請求項４】

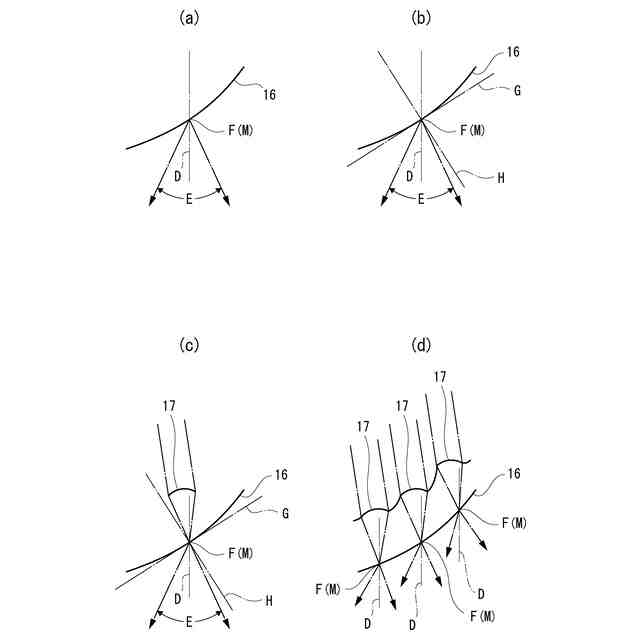

前記集光ステップによって制御された光の集光点が前記光透過部の中央点に一致された
請求項１、請求項２又は請求項３に記載の車輌用灯具。
【請求項５】
前記非透過部が光を遮蔽する遮光部として形成された
請求項１、請求項２又は請求項３に記載の車輌用灯具。
【請求項６】
複数の前記リフレクターが一体に形成され反射体として構成された
請求項１、請求項２又は請求項３に記載の車輌用灯具。

発明の詳細な説明【技術分野】
【０００１】
本発明は光源から出射された光がインナーレンズによって制御されて照射される車輌用灯具についての技術分野に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
車輌用灯具には、カバーとランプハウジングによって構成された灯具外筐の内部に光を出射する光源が配置され、光源から出射された光が光制御部材によって制御され外部へ向けて照射される構成にされたものがある（例えば、特許文献１参照）。
【０００３】
特許文献１に記載された車輌用灯具においては、光制御部材としてカバーが用いられ、カバーの内面の一部に偏光を行う光学フィルムが貼り付けられている。
【０００４】
このような光学フィルムを有する構成にされることにより、光学フィルムによって光源から出射された光の進行方向が変化され、光の入射角度の変化や外部から車輌用灯具を視認した観察者の目視角度の変化に応じて様々な外観が視認され意匠性の向上が図られる。また、光源の非点灯時に奥行き感が強調され非点灯時における意匠性の向上を図ることも可能にされている。
【先行技術文献】
【特許文献】
【０００５】
特開２００３－１５１３１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、近年、車輌用灯具においては、車体の形状の多様化や高い意匠性を確保する観点等から全体が湾曲された形状に形成されることも多く、形状に応じた光の適正な照射状態を確保する必要がある。
【０００７】
従って、上記のような意匠性の向上が図られた車輌用灯具においても、高い意匠性を確保した上で形状に応じた光の適正な照射状態が確保されることが望ましい。
【０００８】
そこで、本発明車輌用灯具は、高い意匠性を確保した上で形状に応じた光の適正な照射状態を確保することを目的とする。
【課題を解決するための手段】
【０００９】
本発明に係る車輌用灯具は、光源から出射された光を反射する複数のリフレクターと、入射面と出射面を有し前記入射面に前記リフレクターで反射された光を制御する複数の集光ステップが形成され前記出射面に複数の光透過部と前記光透過部より光の透過率が低い非透過部とが形成されたインナーレンズと、前記リフレクターで反射された光が複数の前記集光ステップに入射され、前記インナーレンズが左右方向において車輌の外方へ行くに従って前記出射面が側方を向くように湾曲され、複数の前記リフレクターが前記入射面に対向する位置において並んで配置され、前記リフレクターで反射され前記集光ステップに入射される反射光の進行方向が前後方向に対して左右方向に傾斜する方向にされ、前記反射光における進行方向の前後方向に対する傾斜角が左右方向において車輌の外方に位置された前記リフレクター程大きくされたものである。
【００１０】
これにより、左右方向において車輌の外方に位置されたリフレクター程大きくされた傾斜角でそれぞれの反射光が進行されると共に左右方向において車輌の外方へ行くに従って出射面が側方を向くように湾曲されたインナーレンズの集光ステップにそれぞれ反射光が入射されて光透過部を透過される。
【発明の効果】
（【００１１】以降は省略されています）
