公開番号2025176531
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082749
出願日2024-05-21
発明の名称プローブピンおよびソケット
出願人オムロン株式会社
代理人個人,個人,個人
主分類G01R 1/067 20060101AFI20251127BHJP(測定;試験)
要約【課題】抵抗を低減しつつ、耐久性を向上させることが可能なプローブピンを実現すること。
【解決手段】プローブピンが、少なくとも3本の弾性片を含む弾性部と、第1接点部と、第2接点部とを備える。弾性部は、第1方向に沿って伸縮するように構成されている。少なくとも3本の弾性片は、弾性部が延びる延在方向に交差する幅方向に相互に隙間を空けて位置する。弾性部が、第1湾曲部と、第2湾曲部と、接続部とを有する。第1湾曲部は、弾性部の第2方向の中心を通り第1方向に延びる中心線に対する一方側に位置する。第2湾曲部は、弾性部の中心線に対する第1湾曲部の反対側に位置する。接続部は、第2方向における第1湾曲部と第2湾曲部との間に位置し、少なくとも3本の弾性片のうち、幅方向に隣接する2本の弾性片に、幅方向の両端がそれぞれ接続される。第1方向において第1湾曲部および第2湾曲部が交互に位置する。
【選択図】図3
特許請求の範囲【請求項１】
少なくとも３本の弾性片を含み、第１方向に沿って伸縮するように構成された弾性部と、
前記弾性部に対する前記第１方向の一端側に位置する第１接点部と、
前記弾性部に対して前記第１接点部とは前記第１方向の反対側に位置する第２接点部と
を備え、
前記少なくとも３本の弾性片が、前記弾性部が延びる延在方向に交差する幅方向に相互に隙間を空けて位置し、
前記弾性部が、
前記弾性部の前記第１方向に交差する第２方向の中心を通り前記第１方向に延びる中心線に対する一方側に位置し、前記第２方向において前記中心線から離れる方向に突出する少なくとも１つの第１湾曲部と、
前記弾性部の前記中心線に対する前記第１湾曲部の反対側に位置し、前記第２方向において前記第１湾曲部とは反対方向に突出する少なくとも１つの第２湾曲部と、
前記第２方向における前記第１湾曲部と前記第２湾曲部との間に位置し、前記少なくとも３本の弾性片のうち、前記幅方向に隣接する２本の弾性片に、前記幅方向の両端がそれぞれ接続された少なくとも１つの接続部と
を有し、
前記第１方向において前記第１湾曲部および前記第２湾曲部が交互に位置する、プローブピン。
続きを表示（約 1,200 文字）【請求項２】
複数の前記第１湾曲部を含み、前記第１湾曲部の数が前記第２湾曲部の数よりも多い場合、前記少なくとも１つの接続部は、前記少なくとも３本の弾性片のうち、前記第１湾曲部において最も前記中心線に近い弾性片を除いた２本の弾性片に接続される、請求項１に記載のプローブピン。
【請求項３】
複数の前記第１湾曲部のうち、前記第１方向の一端に位置する前記第１湾曲部が前記第１接点部に接続され、
前記少なくとも３本の弾性片の前記延在方向の両端のうち、前記第１接点部に近い方の第１端部同士を結んだ第１仮想直線が前記中心線に対して傾斜し、
前記第１湾曲部において最も前記中心線の近くに位置する弾性片の前記第１端部が、前記第１接点部に接続されている前記第１湾曲部の前記中心線から最も離れた部分から、前記第２方向において最も離れている、請求項２に記載のプローブピン。
【請求項４】
前記少なくとも３本の弾性片が、少なくとも４本の弾性片を含み、
前記第１湾曲部の数と前記第２湾曲部の数とが同じである場合、前記少なくとも１つの接続部は、前記少なくとも４本の弾性片のうち、前記第１湾曲部において最も前記中心線に近い弾性片と最も前記中心線から離れた弾性片とを除いた隣接する２本の弾性片に接続される、請求項１に記載のプローブピン。
【請求項５】
前記少なくとも３本の弾性片が、少なくとも４本の弾性片を含み、
前記少なくとも４本の弾性片が、第１弾性片と、前記幅方向において前記第１弾性片に隣接する第２弾性片と、前記幅方向において前記第２弾性片に隣接しかつ前記第２弾性片に対して前記第１弾性片の前記幅方向の反対側に位置する第３弾性片とを含み、
前記少なくとも１つの接続部が、前記幅方向の両端がそれぞれ前記第１弾性片および前記第２弾性片に接続された第１接続部と、前記幅方向の両端がそれぞれ前記第２弾性片および前記第３弾性片に接続された第２接続部とを含み、
前記第１接続部および前記第２接続部が、前記第２方向において異なる位置に位置している、請求項１～４のいずれかに記載のプローブピン。
【請求項６】
前記第１方向および前記第２方向に交差する第３方向に沿って見た場合に、前記第２方向における前記第１接点部および前記第２接点部の間に、前記中心線が位置している、請求項１～４のいずれかに記載のプローブピン。
【請求項７】
少なくとも一対のプローブピンと、
前記プローブピンを収容するハウジングと
を備え、
前記一対のプローブピンの少なくともいずれかが、請求項１～４のいずれかに記載のプローブピンであり、
前記第１方向および前記第２方向に交差する第３方向に沿って見た場合に、前記一対のプローブピンは、前記第１方向に延びる第２仮想直線に対して対称に位置する、ソケット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、プローブピンおよびソケットに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１は、プローブピンを開示する。特許文献１のプローブピンは、貫通孔が設けられた弾性部と、弾性部の長手方向の一端に配置された第１接触部と、弾性部の長手方向の他端に配置された第２接触部とを備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２２３６２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のプローブピンは、抵抗を低減しつつ、耐久性を向上させる点において、改善の余地がある。
【０００５】
本開示は、抵抗を低減しつつ、耐久性を向上させることが可能なプローブピンおよびソケットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様のプローブピンは、
少なくとも３本の弾性片を含み、第１方向に沿って伸縮するように構成された弾性部と、
前記弾性部に対する前記第１方向の一端側に位置する第１接点部と、
前記弾性部に対して前記第１接点部とは前記第１方向の反対側に位置する第２接点部と
を備え、
前記少なくとも３本の弾性片が、前記弾性部が延びる延在方向に交差する幅方向に相互に隙間を空けて位置し、
前記弾性部が、
前記弾性部の前記第１方向に交差する第２方向の中心を通り前記第１方向に延びる中心線に対する一方側に位置し、前記第２方向において前記中心線から離れる方向に突出する少なくとも１つの第１湾曲部と、
前記弾性部の前記中心線に対する前記第１湾曲部の反対側に位置し、前記第２方向において前記第１湾曲部とは反対方向に突出する少なくとも１つの第２湾曲部と、
前記第２方向における前記第１湾曲部と前記第２湾曲部との間に位置し、前記少なくとも３本の弾性片のうち、前記幅方向に隣接する２本の弾性片に、前記幅方向の両端がそれぞれ接続された少なくとも１つの接続部と
を有し、
前記第１方向において前記第１湾曲部および前記第２湾曲部が交互に位置する。
【０００７】
本開示の一態様のソケットは、
一対のプローブピンと、
前記プローブピンを収容するハウジングと
を備え、
前記一対のプローブピンの少なくともいずれかが、前記態様のプローブピンであり、
前記第１方向および前記第２方向に交差する第３方向に沿って見た場合に、前記一対のプローブピンは、前記第１方向に延びる第２仮想直線に対して対称に位置する。
【発明の効果】
【０００８】
本開示によれば、抵抗を低減しつつ、耐久性を向上させることが可能なプローブピンおよびソケットを実現できる。
【図面の簡単な説明】
【０００９】
本開示の一実施態様のプローブピンを備えるソケットを示す斜視図。

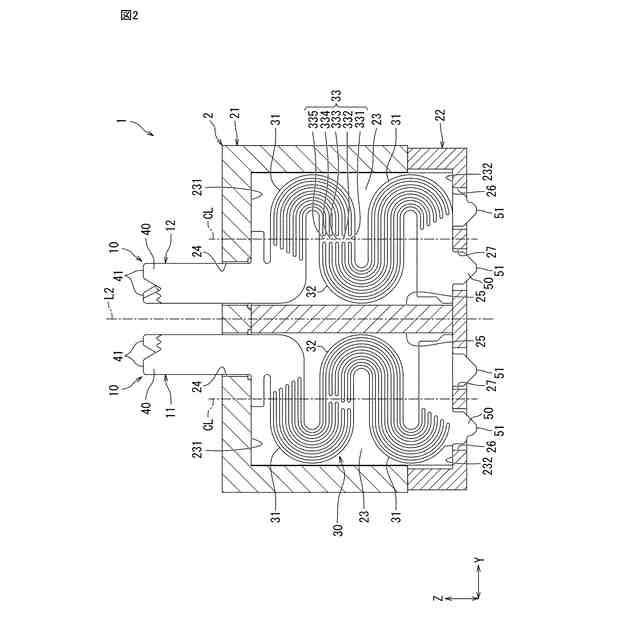

図１のＩＩ－ＩＩ線に沿った断面図。

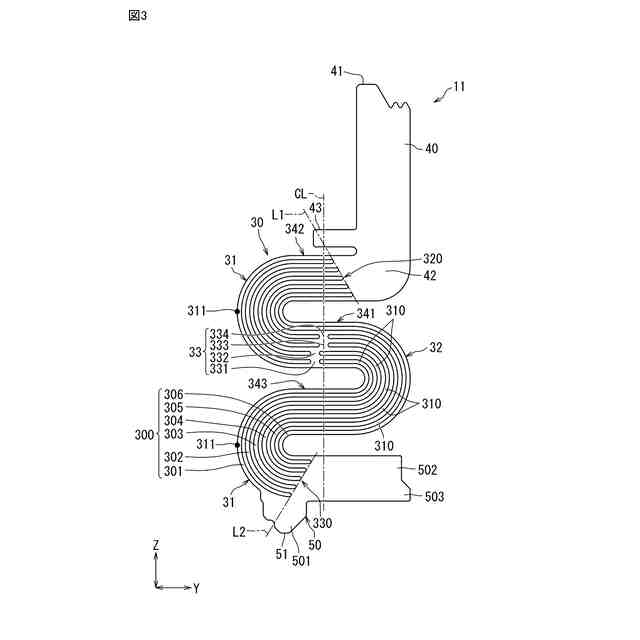

図１のプローブピンを示す平面図。

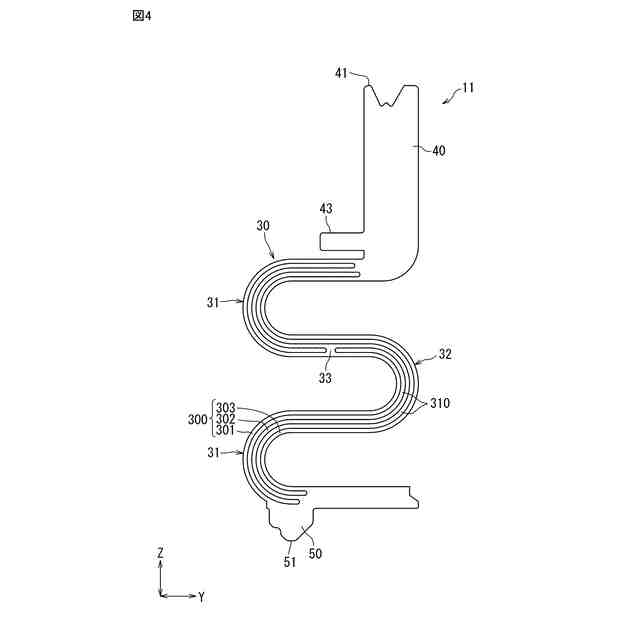

図１のプローブピンの第１の変形例を示す平面図。

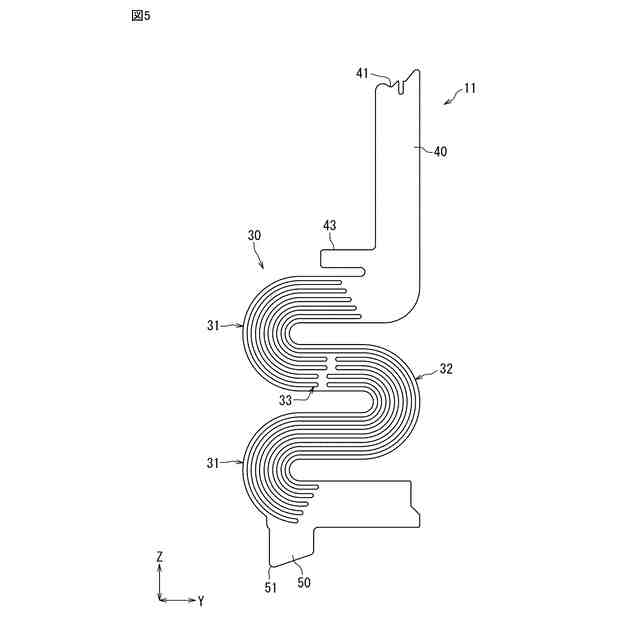

図１のプローブピンの第２の変形例を示す平面図。

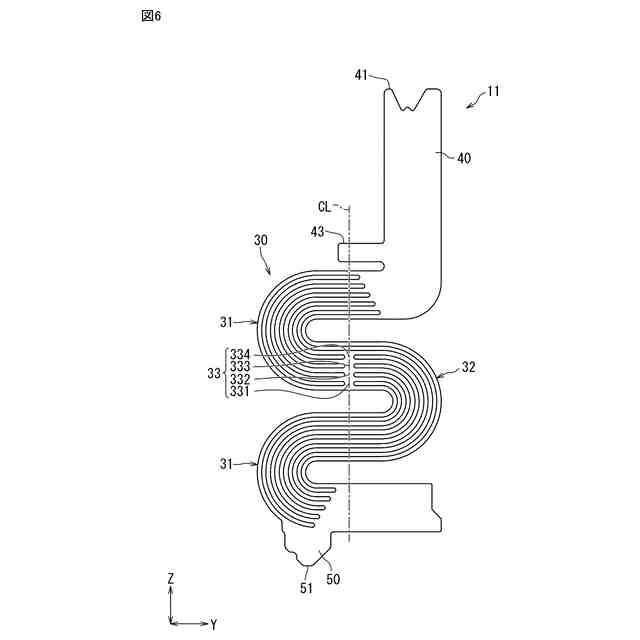

図１のプローブピンの第３の変形例を示す平面図。
【発明を実施するための形態】
【００１０】
以下、本開示の一例を添付図面に従って説明する。以下の説明は本質的に例示に過ぎず、本開示、本開示の適用物および本開示の用途を制限するものではない。添付図面は模式的な図面であり、図示の構成と実施品とは、寸法の比率等が異なる場合がある。以下の説明において、「約」または「略」等の用語は、これらの用語に続く値または形状等が、当業者により決定される許容可能な誤差の範囲を含むことを意味する。
（【００１１】以降は省略されています）
