公開番号2025162767
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066174
出願日2024-04-16
発明の名称システム及び方法
出願人オムロン株式会社
代理人個人,個人,個人
主分類G05B 23/02 20060101AFI20251021BHJP(制御;調整)
要約【課題】測定値と、測定値に基づく特徴量とを容易に把握することの可能なシステム等を提供する。
【解決手段】本発明の一態様に係るシステムは、測定装置が対象物を測定することにより生成された測定値を時系列に沿った複数のサイクルに含まれる各サイクル毎に抽出することにより、抽出された測定値と各サイクルとが対応付けられた測定値情報を生成する測定値情報生成部と、時系列に沿った複数のサイクルのうちの少なくとも一部のサイクルに対応付けられた測定値に基づいて、時系列に沿った特徴量を示す特徴量情報を生成する特徴量情報生成部と、測定値情報と、特徴量情報とを、表示装置に表示させる表示制御部と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
測定装置が対象物を測定することにより生成された測定値を時系列に沿った複数のサイクルに含まれる各サイクル毎に抽出することにより、抽出された前記測定値と前記各サイクルとが対応付けられた測定値情報を生成する測定値情報生成部と、
前記時系列に沿った複数のサイクルのうちの少なくとも一部のサイクルに対応付けられた前記測定値に基づいて、時系列に沿った特徴量を示す特徴量情報を生成する特徴量情報生成部と、
前記測定値情報と、前記特徴量情報と、を表示装置に表示させる表示制御部と、
を備える、システム。
続きを表示（約 1,100 文字）【請求項２】
前記表示制御部は、前記測定値情報として、前記各サイクルに対応付けられた前記測定値を、サイクル内の所定のタイミングにおいて重ね合わせて、前記表示装置に表示させる、請求項１に記載のシステム。
【請求項３】
前記表示制御部は、前記測定値、又は第２測定装置が前記対象物を測定することにより生成された第２測定値、に基づいて、前記所定のタイミングを決定する、請求項２に記載のシステム。
【請求項４】
前記特徴量情報生成部は、前記少なくとも一部のサイクルに対応付けられた前記測定値のうち、サイクル内の少なくとも一部の期間である特徴量算出範囲に基づいて、前記特徴量情報を生成し、
前記表示制御部は、前記特徴量算出範囲を前記表示装置に更に表示させる、請求項１に記載のシステム。
【請求項５】
前記特徴量算出範囲を変更するための操作を受け付ける操作受付部、を更に備え、
前記特徴量情報生成部は、前記操作により前記特徴量算出範囲が変更された場合、変更された特徴量算出範囲に基づいて、前記特徴量情報を生成する、請求項４に記載のシステム。
【請求項６】
前記特徴量情報生成部は、前記時系列に沿った複数のサイクルのうちの前記少なくとも一部のサイクルに対応付けられた前記測定値に基づいて、時系列に沿った第２特徴量を示す第２特徴量情報を生成し、
前記表示制御部は、所定の条件に基づいて、前記表示装置における前記特徴量情報の表示と前記第２特徴量情報の表示とを切り換える、請求項１に記載のシステム。
【請求項７】
前記特徴量情報生成部は、前記特徴量情報及び前記第２特徴量情報に基づく演算を実行し、
前記表示制御部は、前記演算の結果を、前記表示装置に表示する、請求項６に記載のシステム。
【請求項８】
前記特徴量情報生成部は、前記演算として、前記特徴量情報及び前記第２特徴量情報の相関関係を示す相関関係情報を生成し、
前記表示制御部は、前記演算の結果としての前記相関関係情報を、前記表示装置に表示する、請求項７に記載のシステム。
【請求項９】
前記表示制御部は、前記特徴量情報について設定された所定の閾値を、前記特徴量情報に対応付けて、前記表示装置に表示させる、請求項１に記載のシステム。
【請求項１０】
前記表示制御部は、前記特徴量情報に含まれる前記特徴量の少なくとも一部と、前記所定の閾値との比較の結果を前記表示装置に表示させる、請求項９に記載のシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、システム及び方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来から、製造設備等の状態監視を行う各種のシステムが提案されている。例えば、特許文献１には、異なるアクチュエータによって駆動される複数個の可動部を備えた設備装置を診断する診断システムが開示されている。当該診断システムは、センサで取得した測定値である検出波形を基準波形と比較することで異常診断を行うとともに、これらの波形を対比してユーザに表示することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１４６５６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のシステムは診断を行うことが出来る一方で異常の度合を示す指標であったり、異常につながる要因である特徴を示す量（特徴量）をユーザに通知していない。そのため、ユーザは異常が起きた時、現象を把握するためにはいちいち測定値の波形を確認する必要があり、即座に状況を把握することが困難であった。
【０００５】
そこで、本開示では、測定値と、測定値に基づく特徴量とを容易に把握することの可能なシステム等を提供することを目的とする。
【課題を解決するための手段】
【０００６】

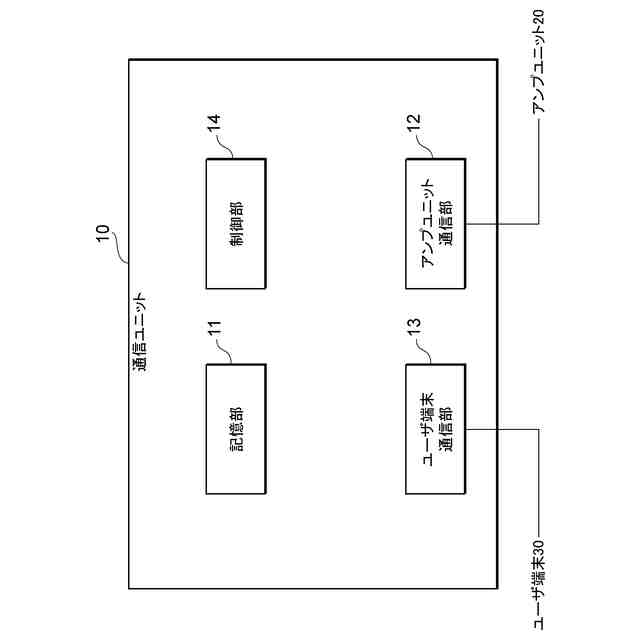

本発明の一態様に係るシステムは、測定装置が対象物を測定することにより生成された測定値を時系列に沿った複数のサイクルに含まれる各サイクル毎に抽出することにより、抽出された測定値と各サイクルとが対応付けられた測定値情報を生成する測定値情報生成部と、時系列に沿った複数のサイクルのうちの少なくとも一部のサイクルに対応付けられた測定値に基づいて、時系列に沿った特徴量を示す特徴量情報を生成する特徴量情報生成部と、測定値情報と、特徴量情報とを、表示装置に表示させる表示制御部と、を備える。
【０００７】
この態様によれば、測定値と、測定値に基づく特徴量とを容易に把握することが可能となる。
【０００８】
上記態様において、表示制御部は、測定値情報として、各サイクルに対応付けられた測定値を、サイクル内の所定のタイミングにおいて重ね合わせて、表示装置に表示させる、請求項１に記載のシステム。
【０００９】
この態様によれば、各サイクルに対応付けられた測定値を、所定のタイミングにおいて重ね合わせられた状態で纏めて把握することが可能となる。
【００１０】
上記態様において、表示制御部は、測定値、又は第２測定装置が対象物を測定することにより生成された第２測定値、に基づいて、所定のタイミングを決定する、請求項２に記載のシステム。
（【００１１】以降は省略されています）
