特許ウォッチ

公開番号2025170381
公報種別公開特許公報(A)
公開日2025-11-18
出願番号2025142588,2024041025
出願日2025-08-28,2019-11-29
発明の名称情報処理装置、管理プログラム、および管理方法
出願人オムロン株式会社
代理人個人
主分類G06F 9/455 20180101AFI20251111BHJP(計算;計数)
要約【課題】仮想化システムのシャットダウンを適切に行う。
【解決手段】情報処理装置の制御部は、仮想OS上で動作する複数のゲストOSのシャットダウンを管理する第1の管理部と、複数のゲストOSをシャットダウンするための順序を示す停止優先度をユーザが設定するための停止優先度設定画面を表示するコントローラ部と、を備え、第1の管理部は、停止優先度に従って、複数のゲストOSのシャットダウンを実行し、コントローラ部は、複数のゲストOSの停止状況を取得し、複数のゲストOSのシャットダウンの進捗チャートを停止優先度設定画面に表示するための画面データを生成する。

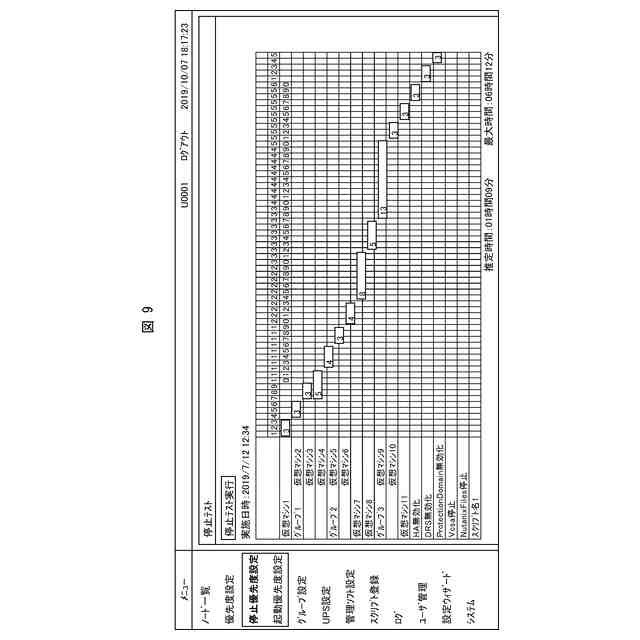

【選択図】図9
特許請求の範囲【請求項１】
制御部を備えた情報処理装置であって、
前記制御部は、
複数のゲストＯＳのシャットダウンを実行する第１の管理部と、
前記複数のゲストＯＳの停止状況を取得し、前記複数のゲストＯＳのシャットダウンの進捗チャートを表示するための画面データを生成するコントローラ部と、を備え、
前記コントローラ部は、前記複数のゲストＯＳのシャットダウンの進捗チャートを、各ゲストＯＳのシャットダウン時間の長さに応じたガントチャートで表す、
情報処理装置。
続きを表示（約 1,200 文字）【請求項２】
前記コントローラ部は、前記複数のゲストＯＳをシャットダウンするための順序を示す停止優先度をユーザが設定するための停止優先度設定画面を表示し、
前記進捗チャートを前記停止優先度設定画面に表示する、
請求項１に記載の情報処理装置。
【請求項３】
前記画面データは、各ゲストＯＳのシャットダウン時間をさらに含む、
請求項１又は２に記載の情報処理装置。
【請求項４】
前記画面データは、各ゲストＯＳのシャットダウン時間の累計時間、各ゲストのＯＳのシャットダウンの成否、各ゲストＯＳのシャットダウン時間の最大時間、のうち少なくとも一つをさらに含む、
請求項１から３のいずれか一項に記載の情報処理装置。
【請求項５】
前記情報処理装置は、所定の順序に従って、複数のゲストＯＳのシャットダウンを行う停止テストモードを有し、
前記コントローラ部は、前記停止テストモードにおいて、前記複数のゲストＯＳのシャットダウンを行う前に、前記複数のゲストＯＳのシャットダウンする順序と、各ゲストＯＳのシャットダウン時間とを示す停止テスト実行画面を表示することを特徴とする、
請求項１から４のいずれか一項に記載の情報処理装置。
【請求項６】
前記コントローラ部は、前記複数のゲストＯＳの停止状況を取得し、前記ガントチャートにおいて、正常終了したゲストＯＳに対応する帯と、異常終了したゲストＯＳに対応する帯とで色を異ならせて表示することを特徴とする、
請求項１から５のいずれか一項に記載の情報処理装置。
【請求項７】
制御部を備えた情報処理装置であって、
前記制御部は、
複数のゲストＯＳの起動を実行する第１の管理部と、
前記複数のゲストＯＳの起動状況を取得し、前記複数のゲストＯＳの起動の進捗チャートを表示するための画面データを生成するコントローラ部と、を備える、
情報処理装置。
【請求項８】
前記コントローラ部は、
前記複数のゲストＯＳを起動するための順序を示す起動優先度をユーザが設定するための起動優先度設定画面を表示し、
前記進捗チャートを前記起動優先度設定画面に表示する、
請求項６に記載の情報処理装置。
【請求項９】
前記画面データは、各ゲストＯＳの起動時間をさらに含む、
請求項６又は７に記載の情報処理装置。
【請求項１０】
前記画面データは、各ゲストＯＳの起動時間の累計時間、各ゲストＯＳの起動時間の最大時間、のうち少なくとも一つをさらに含む、
請求項６から８のいずれか一項に記載の情報処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置、管理プログラム、および管理方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来技術として、仮想化システムが知られている。例えば、特許文献１には、１または複数のプロセッサを含む制御装置において、共通のハードウェアリソースを用いて、複数のＯＳが互いに独立して実行可能な仮想化環境が実現されることが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１８７９９２号公報
特許第５６６４００４号公報
特許第６０２９１６５号公報
特許第５２０６７５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、仮想化システムのシャットダウンにおいて、ゲストＯＳのシャットダウン状態の有無を確認せずに、設定されている時間に従って、次の処理（他のゲストＯＳのシャットダウンなど）を行っている（例えば、特許文献２、３参照）。
【０００５】
このため、システム構築時の検証において、ゲストＯＳがシャットダウンしたことを確認できず、設定されている時間が経過するまで次の処理ができないので、検証時に無駄な時間が発生するという問題があった。また、ゲストＯＳのシャットダウンが想定より長くかかった場合、ゲストＯＳのシャットダウンが正常終了しないという問題があった。
【０００６】
また、設定されている時間が経過した場合に、ゲストＯＳのシャットダウンが完了したとみなし、仮想ＯＳ（ハイパーバイザ）、仮想ストレージなどの結合解除を実行していた。
【０００７】
なお、特許文献４には、電源装置がタップを介して仮想ホストコンピュータに電力を供給する構成が開示されている。
【０００８】
本発明の一態様は、仮想化システムのシャットダウンを適切に行うことを目的とする。
【課題を解決するための手段】
【０００９】
上記の課題を解決するために、本発明の一態様に係る情報処理装置は、制御部を備えた情報処理装置であって、前記制御部は、仮想ＯＳ上で動作する複数のゲストＯＳのシャットダウンを管理する第１の管理部と、前記第１の管理部によって前記複数のゲストＯＳの全てがシャットダウンされた場合に、当該情報処理装置のシャットダウンを行う第２の管理部と、を備え、前記第１の管理部は、前記複数のゲストＯＳのうち、あるゲストＯＳのシャットダウンが完了した旨の情報を取得した場合に、当該あるゲストＯＳ以外のゲストＯＳのシャットダウンを実行する。
【００１０】
前記の構成によれば、仮想ＯＳ上で動作する複数のゲストＯＳのうち、あるゲストＯＳのシャットダウンが完了した場合にそれ以外のゲストＯＳのシャットダウンを実行し、また、複数のゲストＯＳの全てがシャットダウンされた場合に情報処理装置のシャットダウンを行うので、仮想化システムのシャットダウンを適切に行うことができる。
（【００１１】以降は省略されています）
