公開番号2025162170
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065298
出願日2024-04-15
発明の名称RFタグシート
出願人個人
代理人
主分類G06K 19/077 20060101AFI20251020BHJP(計算;計数)
要約【課題】RFタグに電波を放射するアンテナの向きとRFタグのアンテナの向きとがどのような関係になっても情報を送信する。

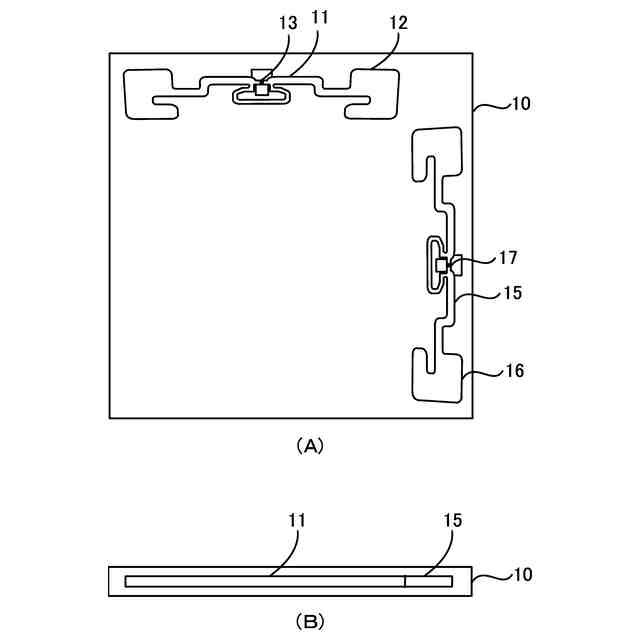

【解決手段】RFタグシート10は、アンテナ12と、ICチップ11と、アンテナ16と、ICチップ17とを備える。アンテナ12の長手方向とアンテナ16の長手方向とは直交している。アンテナ12は、電波を受信すると応答電波を送信する。ICチップ11は、アンテナ12が受信した電波によって生じる電力によって動作する。アンテナ16も、電波を受信すると応答電波を送信する。ICチップ17は、アンテナ16が受信した電波によって生じる電力によって動作する。
【選択図】図1

特許請求の範囲【請求項１】
電波を受信すると応答電波を送信する第１のアンテナと、
長手方向が前記第１のアンテナの長手方向と直交しており、電波を受信すると応答電波を送信する第２のアンテナと、
前記第１のアンテナおよび／または前記第２のアンテナが受信した電波によって生じる電力によって動作するＩＣチップと、
を備えるＲＦタグシート。
続きを表示（約 260 文字）【請求項２】
前記第１のアンテナと前記第２のアンテナとが、重ならないようにＬ字状に配置されている請求項１に記載のＲＦタグシート。
【請求項３】

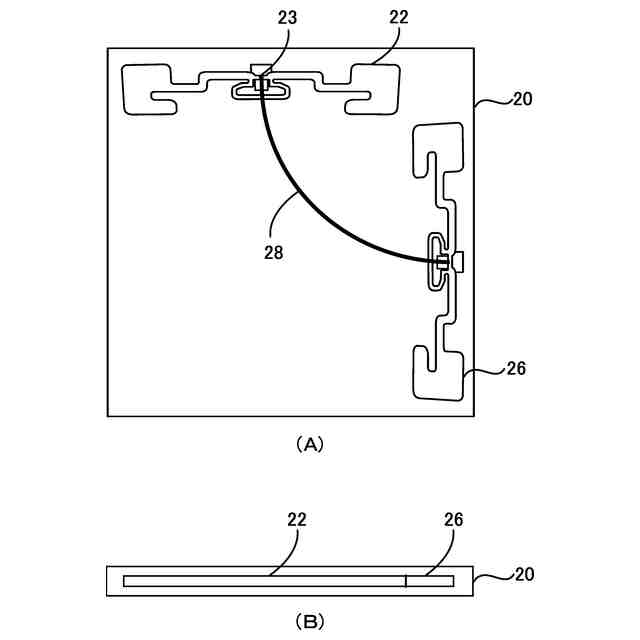

前記ＩＣチップが、前記第１のアンテナが電波を受信すると動作する第１のＩＣチップと、前記第２のアンテナが電波を受信すると動作する第２のＩＣチップから成り、
前記第１のアンテナと前記第１のＩＣチップとを含む第１のＲＦタグと、前記第２のアンテナと前記第２のＩＣチップとを含む第２のＲＦタグとを備える、
請求項１または２に記載のＲＦタグシート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パッシブ型のＲＦ（ＲａｄｉｏＦｒｅｑｕｅｎｃｙ）タグを含むＲＦタグシートに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

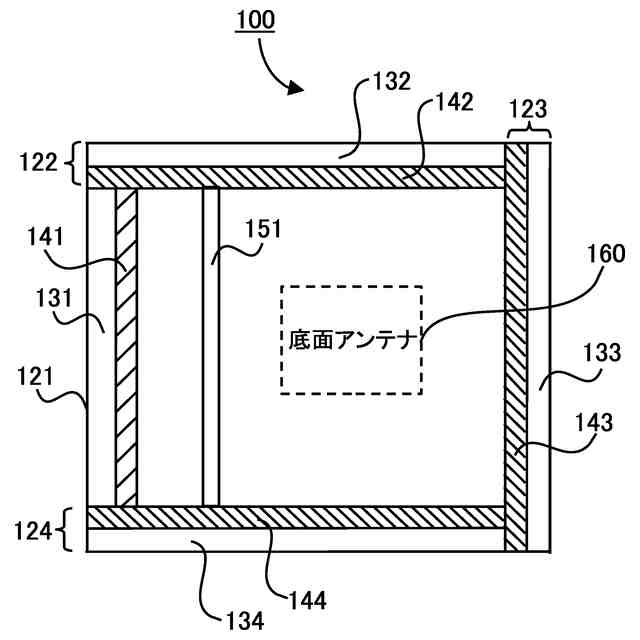

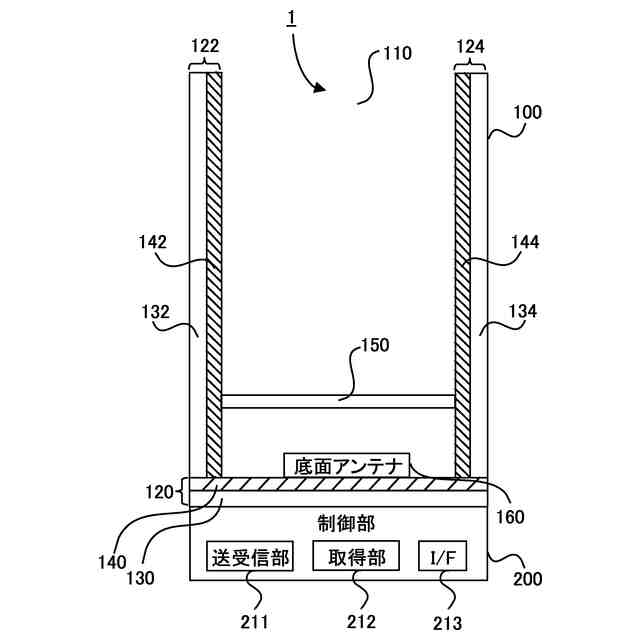

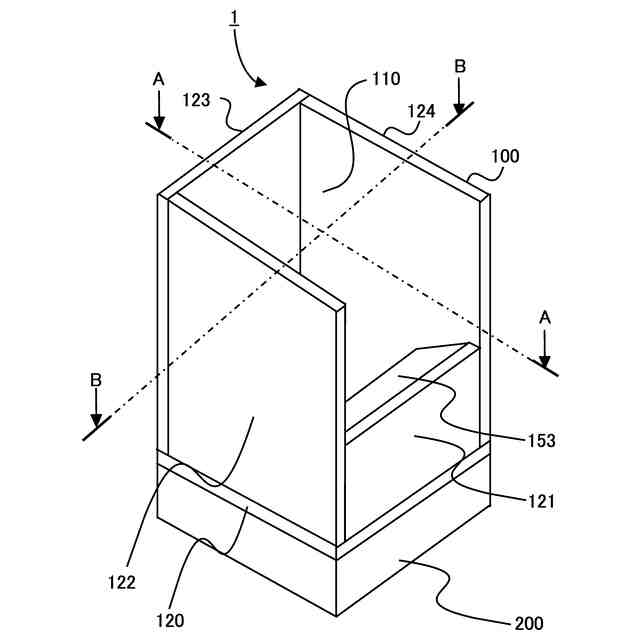

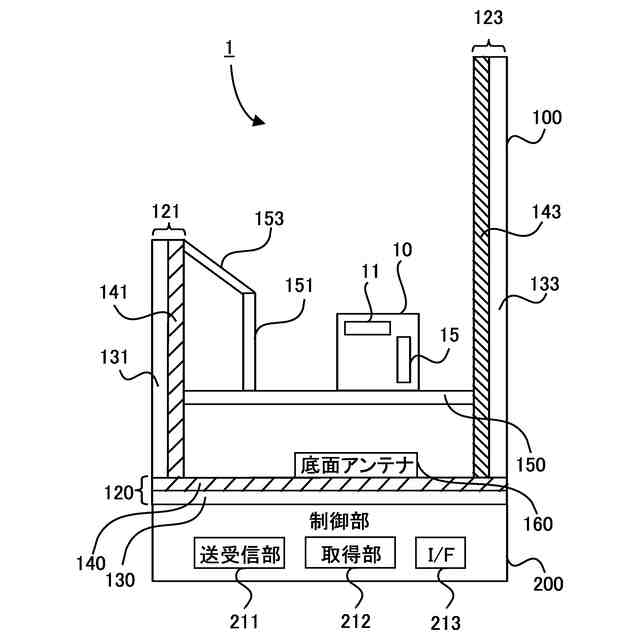

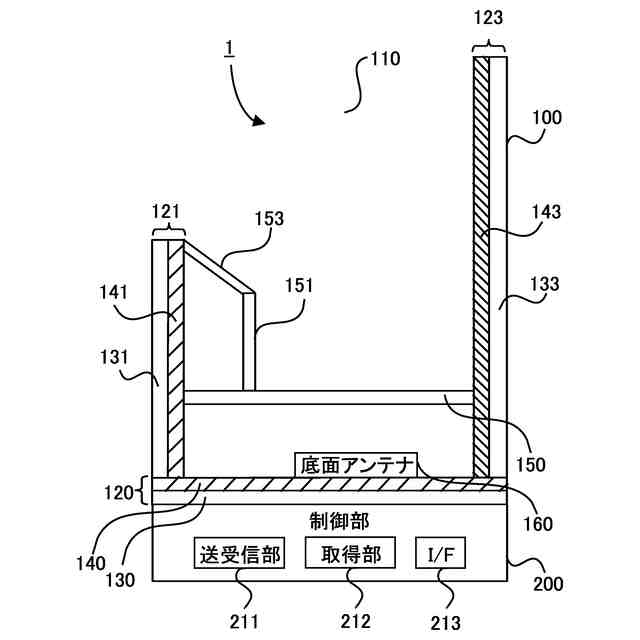

特許文献１には、収容部の上部に開口を有し、開口が開いた状態で収容部の内部に置かれたパッシブ型のＲＦタグから情報を読み取るＲＦタグ読取装置が記載されている。収容部の側部は、正面部と左側面部と背面部と右側面部とで構成されている。左側面部と背面部と右側面部は、それぞれ電波吸収層を含んでおり、正面部よりも高い。収容部の内部は、収容制限板によって正面部寄りの減衰空間と背面部寄りの収容空間とに分けられている。収容空間にはＲＦタグが取り付けられた物品を収容することができる。減衰空間には、物品を収容することはできない。底面部の上面には底面アンテナが設置されている。底面アンテナは、ＲＦタグに電波を放射するアンテナである。底面アンテナは、収容空間に向けて強度が高い電波を放射し、かつその電波よりも強度が低い電波を減衰空間に向けて放射する。底面アンテナから放射される電波を受信すると、ＲＦタグは電力を生じる。
【０００３】
アパレルの棚卸しや物流の入出荷検品、製造業の固定資産管理等に使用されるＲＦタグは、一般に周波数８６０～９６０ＭＨｚのＵＨＦ（ＵｌｔｒａＨｉｇｈＦｒｅｑｕｅｎｃｙ）帯の電波を用いる。このような比較的低い周波数では、底面アンテナから放射された電波は開口の周縁で回折して読取装置の周囲に回り込む。しかし、特許文献１に記載のＲＦタグ読取装置では、左側面部の上端と背面部の上端と右側面部の上端は高いため、底面アンテナから放射された電波はこれらの上端に到達したときには減衰している。正面部の上端は低いが、底面アンテから放射された電波は減衰空間を伝搬して正面部に到達したときには減衰している。このため、特許文献１に記載のＲＦタグ読取装置は、収容空間に置かれたＲＦタグの情報のみを読み取ることができる。
【０００４】
このＲＦタグ読取装置は、正面部の上端が低いため、物品や買物カゴを正面側から出し入れすると、それらを収容部に容易に出し入れすることができる。
【先行技術文献】
【特許文献】
【０００５】
特許７４２９３９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
底面アンテナが直線偏波された電波を放射する場合、ＲＦタグのアンテナの長手方向が電波の偏波の方向に対して垂直に近いとき、特許文献１に記載のＲＦタグ読取装置はＲＦタグから情報を読み取ることができない。
【０００７】
これに対し、底面アンテナが円偏波された電波を放射するか、または直線偏波を用いる場合には水平偏波と垂直偏波を高速に切り替えながら電波を放射する場合、ＲＦタグのアンテナの長手方向が底面アンテナの面に対して垂直に近いときを除き、特許文献１に記載のＲＦタグ読取装置は収容空間の中のＲＦタグから情報を読み取ることができる。しかし、この場合でも、ＲＦタグのアンテナの長手方向が底面アンテナの面に対して垂直に近いとき、このＲＦタグ読取装置は収容空間の中のＲＦタグから情報を読み取ることができない
【０００８】
本発明の目的は、ＲＦタグに電波を放射するアンテナの向きとＲＦタグのアンテナの向きとがどのような関係になっても情報を送信することができるＲＦタグシートを提供することである。
【課題を解決するための手段】
【０００９】
上記目的を達成するために、本発明のＲＦタグシートは、
電波を受信すると応答電波を送信する第１のアンテナと、
長手方向が前記第１のアンテナの長手方向と直交しており、電波を受信すると応答電波を送信する第２のアンテナと、
前記第１のアンテナおよび／または前記第２のアンテナが受信した電波によって生じる電力によって動作するＩＣチップと、
を備える。
【００１０】
好ましくは、本発明のＲＦタグシートは、
前記第１のアンテナと前記第２のアンテナとが、重ならないようにＬ字状に配置されてい。
（【００１１】以降は省略されています）
