公開番号2025153988
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056738
出願日2024-03-29
発明の名称QRコードの彩色
出願人個人
代理人
主分類G06K 19/06 20060101AFI20251002BHJP(計算;計数)
要約【課題】QRコード(登録商標)は目視ではデータの内容の把握が困難である。
【解決手段】スマートフォンの普及によりQRコード(登録商標)作成は大きく変化して、ブラウザを用いてホームページやウェブサイトの閲覧に誘導する目的のQRコード(登録商標)が大半を占める。QRコード(登録商標)に大量の情報を詰め込むより、ホームページやウェブサイトに誘導するほうが容易であり、内容の更新変更も随時行われる。しかしキャッシュレス決済の案内、アドレス帳のQRコード(登録商標)や農作物の生産者照会、認知症老人の特定用タグなどには4種類の文字データが欠かせない。QRコード(登録商標)の差別化を可視化するために、本発明のQRコード(登録商標)のデータセルに彩色することで目視による比較判別が容易になる。
【選択図】図3
特許請求の範囲【請求項１】
二次元のマトリクス上にパターンとして配置した二次元コードに、目視による比較を容易にする目的で、データパターンの数字データセル・英数データセル・画像、サウンドデータセル・漢字・カタカナ、ひらがなデータセルを赤色で彩色ビット群があり、位置決め用シンボル（４）・タイミングセル（６）・頂点検出用セル（７）・誤り訂正語・埋め草コード語・埋め草ビット・残余ピット・残余コード語・残余パターンを黒色で彩色したビット群と基本色であるマトリクス上に３色の模様を配置したことを特徴とするＱＲコード
続きを表示（約 270 文字）【請求項２】
二次元のマトリクス上にパターンとして配置した二次元コードに、目視による比較判別を容易にする目的で、データパターンの、数字データセル・英数データセル・画像、サウンドデータセル・漢字・カタカナ、ひらがなデータセルの４種類のデータセルに夫々異なった彩色を施したビットあり、位置決め用シンボル（４）・タイミングセル（６）・頂点検出用セル（７）・誤り訂正語・埋め草コード語・埋め草ビット・残余ピット・残余コード語・残余パターンを黒色で彩色したビット群と基本色であるマトリクス上に６色の模様を配置したことを特徴とするＱＲコード

発明の詳細な説明【技術分野】
【０００１】
スーパーマーケットなどで商品に貼られたバーコードや、ＱＲコードは、普段の生活の中で目にする機会も口にする機会も多いが、（二次元バーコードのＱＲコードはデンソーウェーブの商標登録名である）簡単に商品情報を読み取ることを目的として開発され、その後ＱＲコードは企業のホームページやキャンペーン参加への誘導など、多くの小売業や産業、サービスによって活用され、ＱＲコードの可能性を更に押し広げたのがスマートフォンの登場で、これまでＱＲコードを読み取る端末が別途必要だったのが「スマートフォンのカメラからＱＲコードを読み取る」ことが可能になり、この「スマートフォンとＱＲコードの組み合わせ」を決済システムに応用したことで、消費者はＱＲコードを読み取り適切な金額を提示するだけで商品を購入でき、小売業者は提示された金額を読み取るだけで決済できるようになった。
続きを表示（約 4,800 文字）【背景技術】
【０００２】
スマートフォンを使ったＱＲコード決済では、店舗側のスマートフォンやタブレットに専用アプリを入れるだけで最低限の決済環境が整う。普段利用しているスマートフォンを決済端末としても使用可能であり、設備投資に資金をかけられない中小の事業主や一時的な店舗などでも簡単に導入できる。キャッシュレス化の普及により現金目的の犯罪が減少することが期待されているが、キャッシュレス化を進めても別の犯罪を誘発する可能性がある。しかし現金がデータ化するとその流れの透明性が向上するため、不正利用が困難になる。韓国始め世界の数か国で店舗にカード決済を義務付けることで、脱税防止を図っている。キャッシュレス化普及の背景には、利用者側・店舗側の利便性の高さ、現金保有の不安感、システムの導入が低コストで可能、現金決済に必要な業務が減る、現金化までの時間が短縮する、犯罪抑止のための対策が行いやすい、決済以外のサービスを受けられる、お金の流れの透明性が向上する、政府や企業がデータを活用できる、などのメリットがある。スーパーマーケットなどで商品に貼られたバーコードやＱＲコードは、人件費削減に、今後増えるとされる無人レジなど買い物に、生活の様々な場面での支払いに、カードやスマホを使用する所謂キヤッシュレス決済が多くなり、サービスを提供する側も応えるマルチ決済端末が主流になりつつある。マルチ決済端末あるいはマルチ決済サービスとは、複数の契約各社のクレジットカードの決済を、読み取り専用携帯端末と一元管理機器を備えて本部に送るシステムであり、やや乱立傾向になりつつあり、今後は水面下での離合集散や統廃合の繰り返しの後不当競争防止、独占禁止法などの規制により大手３，4社に落ち着くと予想されている。
現在、問題提起されているデビルツインとは、公衆Ｗi-Ｆiスポットなどで偽の無線アクセスポイント（ＡＰ）を設置して、気付かずに接続してきた利用者の通信内容を盗聴する攻撃手法であり、偽のシステムに利用者を誘導して秘密情報を盗み出すフイッシング詐欺であり、インターネットへの接続を中継するなど本物と同じようにふるまうが、通信は攻撃者によって監視・記録されており、外部のシステムやサービスを利用するための認証情報（アカウントやパスワードなど）オンライン決済時に送信するクレジットカード番号などの秘密情報を盗聴するので、無線区間を暗号化しても防御することが出来ない。そのためには、公衆Ｗi-Ｆiスポットなどを利用する際に、公衆Ｗi-Ｆiスポットのセキリティ度を確認することが大切になる。ＷＰＡ３セキュリティとは、Ｗi-Ｆi（無線LＡＮ）を利用する際に通信を盗聴されるなどの被害を未然に防ぐために制定されている、最新の暗号化に関するセキュリティ規格のことで、会社のオフィスや公共施設・カフェなどで導入されている。
【先行技術文献】
【特許文献】
【０００３】
特許第2938338号二次元コード
特開2023－101436 白黒のＱＲコードに磁気とカラーの概念を導入し機能拡大させる発明
【発明の開示】
【発明が解決しようとする課題】
【０００４】
ＱＲコードを発明したのは、「日本電装株式会社」という日本の会社で、1994年当時は工場の部品管理などが主目的で、その後ＱＲコードとスマートフォンの連携によるキャッシュレス決済の浸透でその価値が重要視されたが、課題その１は、社会に席捲するＱＲコードの目視による判別の難しさである。課題その２は、パソコン・スマートホンの膨大なツールの普及によるＱＲコードが個人により簡便に且つ容易に作成出来得る社会である。課題その３はＱＲコードを使用して、デビルツインなど悪意ある個人のスマートフォンに他者の金品を誘導できる点である。ＱＲコードを作成できるウエブサイトはたくさんあり、中でも「公式ＱＲcodeメーカー」では、例えばポスターやチラシ、商品説明などにＱＲコードを貼って、自社のホームページに誘導したい場合はこのページにアクセスし「ＵＲＬ」欄にＵＲＬアドレスを入力しアクセス解析（クリック回数の記録）の有無を選択したあと「ＱＲコード作成」ボタンをクリックするだけで、ＱＲコードが作成できる。ＱＲコード作成ウエブサイトは無料のサイトが多く、作成も自動であるため悪意あるデビルツインの排除には問題があり、イベントの課金や一時的な屋台の支払いにもキャッシュレス決済がＱＲコードにより終了する。ＱＲコードがこの先、中高生のアドレス帳にまで利用される時代に、規制や目視による認識が不十分であるのは危険極まりないとも言える。中高生の中には簡単なパターン認識によるアドレス用ＱＲコードと複雑なＱＲコードの区別位はできるが、実はＱＲコードの基本構造を知ると自力で解読できる。ＱＲコードは位置補正パターンとフォーマット情報を含んでいて、誤り訂正レベルやマスクの種類などが書かれている。読み取りはジグザグに行い対応表を使って文字に置き換える。
【課題を解決するための手段】
【０００５】
ＱＲコードを作成の手順として、4種類のモードを選択する。ＱＲコードは、数字データ（最大7,089文字、指示子0001）、英数字データ（最大4,296文字、指示子0010）、８ビットバイトデータ（最大2,953文字、指示子0100）、漢字データ（最大1,817文字、指示子1000）の４種類の文字をＱＲコードにすることできる。
ＱＲコードにする文字を規則に従ってビットの文字列に変換し、コード語を作成し、誤り訂正コード語を作成する。この時、一定の規則に従ってブロックに分ける必要がある。各データコード語をｎ個のＲＳブロックに分割し、分割されたデータコード語のそれぞれのブロックに対して、誤り訂正コード語を計算して、各ＲＳブロックから順番にデータ語と誤り訂正語をとり、最終列を構築する。一定の配置規則に基づいて、核ブロックのデータ語と誤り訂正コード語を配置する。シンボルの符号化領域にマスク処理パターンを適用し、一定の評価基準に基づき、８つのマスクパターンのうち最も失点が低いマスクを採用する。形式情報と型番情報（型番７以上で出現）を追加して、最終的にＱＲコードを完成させる。ＱＲコードが目視可能にするために、ＱＲコードに使用する4種類の文字を個別に彩色しその他のデータセルを黒色とマトリクス基本の白色にすることで、本発明のＱＲコードの複数の色彩による目視により、内容の判断と違法のＱＲコードとの比較判別が可能になる。
【発明の効果】
【０００６】
本発明のＱＲコードの複数の色彩による目視により、内容の判断と違法のＱＲコードとの比較判別が可能になり、防犯に役立ち、将来アートＱＲコードやクイズＱＲコードとして認識されればＱＲコードのパターン認識も通常になる。
【図面の簡単な説明】
【０００７】
モノトーンのＱＲコードのイメージ図
赤・白・黒の色彩によるＱＲコードのイメージ図
赤・白・青・黒の色彩によるＱＲコードのイメージ図
【発明を実施するための形態】
【０００８】
ＱＲコードを作成の手順として、4種類のモードを選択する。ＱＲコードは、数字データ（最大7,089文字、指示子0001）、英数字データ（最大4,296文字、指示子0010）、８ビットバイトデータ（最大2,953文字、指示子0100）、漢字データ（最大1,817文字、指示子1000）の４種類の文字をＱＲコードにすることできる。
ＱＲコードにする文字を規則に従ってビットの文字列に変換し、コード語を作成し、誤り訂正コード語を作成する。この時、一定の規則に従ってブロックに分ける必要がある。各データコード語をｎ個のＲＳブロックに分割し、分割されたデータコード語のそれぞれのブロックに対して、誤り訂正コード語を計算して、各ＲＳブロックから順番にデータ語と誤り訂正語をとり、最終列を構築する。一定の配置規則に基づいて、核ブロックのデータ語と誤り訂正コード語を配置する。シンボルの符号化領域にマスク処理パターンを適用し、一定の評価基準に基づき、８つのマスクパターンのうち最も失点が低いマスクを採用する。形式情報と型番情報（型番７以上で出現）を追加して、最終的にＱＲコードを完成させる。簡単な説明として、データをセットして二元符号化のあとCRC（データに誤りを検出する機能）付加し、誤り訂正符号を付加して二次元配置を行い、セル特徴の変化用マトリクス（２つ以上の要素が基盤状に並んだ構造や図）パターンとのエクスクルーシブオア（２つの命題のどちらか一方が真であるときだけ真とする、電流が流れる場合を真、流れない場合を偽として対応させる、XOR回路）を行い、最適配置を検出して二次元コードに配置して、図示しないホストコンピューターにデータ送信し、ホストコンピューター側ではこのデータに基づいて、所定の制御を実施する。
【実施例】
【０００９】

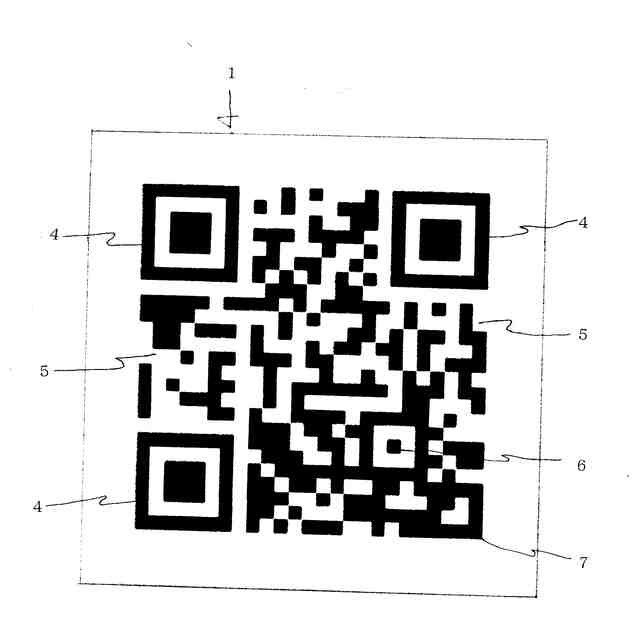

図１は従来のモノトーンのＱＲコードのイメージ図であり、白黒のＱＲコード（１）のイメージ図である。３個の位置決め用シンボル（４）とマトリクスのデータ領域（５）に分かれ、データ領域内にはセルのズレ修正用タイミングセル（６）と頂点検出用セル（７）から構成される。データ領域内にはデータセルをセットして二元符号化のあとCRCを付加し、誤り訂正符号を付加して二次元配置を行い、セル特徴の変化用マトリクスパターンとのエクスクルーシブオアを行い、最適配置を検出して二次元コードに配置している。
【実施例】
【００１０】

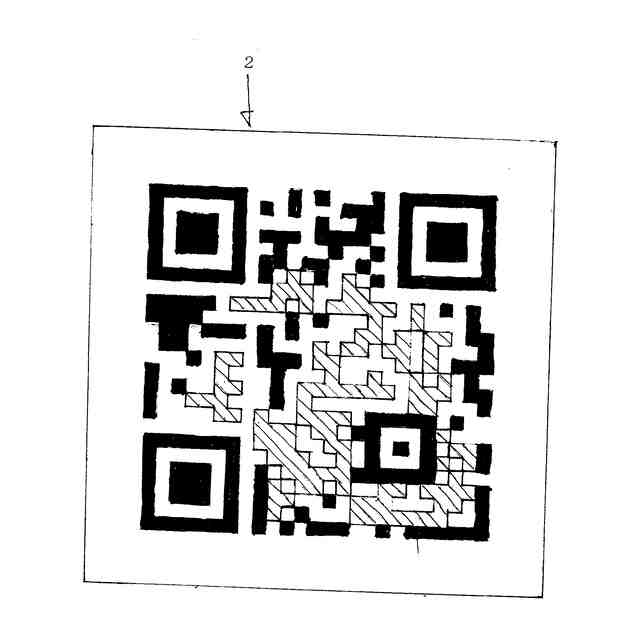

図２はデータセルの赤色と、データセル以外の３個の位置決め用シンボル（４）タイミングセル（６）頂点検出用セル（７）などの黒色で制作された赤色・黒色マトリクス基本の白色の色彩のＱＲコード（２）のイメージ図である。ＱＲコードは数字データ、英数字データ、８ビットバイトデータ、漢字データの４種類の文字をＱＲコードにすることができる。８ビットバイトデータを使えば全ての文字が表せるが、数字だけのデータであれば数字データを使ったほうが効率的にデータを表せる。はじめにＱＲコードにする文字を解析して数字データ、英数字データ、8ビットバイトデータ、漢字データの４種類のモードのどれかを使えるかを決定する。それ以外に混合モードがあり、複数のモードを文字に応じて使うことができる。この実施例においてはデータセルを赤色に一様に彩色するために混合モードを採用する。３個の位置決め用シンボル（４）とマトリクスのデータ領域（５）に分かれ、データ領域内はデータセルとタイミングセル（６）と頂点検出用セル（７）から構成される。データ領域内のデータセルは赤色に彩色してセットし二元符号化のあとCRCを付加し、データセルには、数字データモード・英数データモード・画像、サウンドデータモード・漢字・カタカナ、ひらがなデータモードを赤色で示したビット群があり、位置決め用シンボル（４）・タイミングセル（６）・頂点検出用セル（７）・誤り訂正語・埋め草コード語・埋め草ビット・残余ピット・残余コード語・残余パターンを黒色で彩色した赤色・黒色、マトリクス基本の白色の３色の色彩のデータを二次元コードにして、図示しないホストコンピューターにデータ送信し、ホストコンピューター側ではこのデータに基づいて、所定の制御を実施する。
【実施例】
（【００１１】以降は省略されています）
