公開番号2025163459
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024066734
出願日2024-04-17
発明の名称蓄電装置
出願人株式会社GSユアサ
代理人個人
主分類H01M 50/569 20210101AFI20251022BHJP(基本的電気素子)
要約【課題】検出線と端子との接合部の損傷を抑制する蓄電装置を提供する。
【解決手段】蓄電装置は、端子221、222を備える蓄電素子21と、端子に接合され、蓄電素子の状態を検出する検出線361～365と、端子と検出線とを重ねて固定する固定部材40とを備える。
【選択図】図4
特許請求の範囲【請求項１】
端子を備える蓄電素子と、
前記端子に接合され、前記蓄電素子の状態を検出する検出線と、
前記端子と前記検出線とを重ねて固定する固定部材とを備える、
蓄電装置。
続きを表示（約 480 文字）【請求項２】
前記検出線を保持する検出線保持部材を備え、
前記固定部材は前記検出線と前記検出線保持部材とを固定する、
請求項１に記載の蓄電装置。
【請求項３】
前記蓄電素子を保持する保持部材を備え、
前記固定部材は、前記保持部材に固定される、
請求項１または２に記載の蓄電装置。
【請求項４】
前記検出線を保持する検出線保持部材を備え、
前記固定部材は前記検出線と前記検出線保持部材とを固定し、
前記保持部材は、前記検出線保持部材を連続的に備える、
請求項３に記載の蓄電装置。
【請求項５】
前記固定部材は接着テープであり、
前記接着テープは、第一基材層と、前記第一基材層よりも前記端子及び前記検出線から遠い位置に配置される第二基材層とを備え、
前記第一基材層の表面抵抗は、前記第二基材層の表面抵抗よりも高く、
前記第二基材層の引張強度は、前記第一基材層の引張強度よりも高い、
請求項１または２に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、複数のキャパシタセルをフレームに組み付けてユニット化した蓄電ユニットがハウジング内に収容された蓄電システムが開示されている。このような蓄電システムにおいて、キャパシタセルの集電極に連結された集電極連結具には、配線ケーブルが連結されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１１００３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、蓄電システムが振動してしまうと、その振動を起因として、配線ケーブルと集電極連結具との接合部が損傷してしまうおそれがある。
【０００５】
本発明は、本願発明者が上記課題に新たに着目することによってなされたものであり、検出線と端子との接合部の損傷を抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る蓄電装置は、端子を備える蓄電素子と、前記端子に接合され、前記蓄電素子の状態を検出する検出線と、前記端子と前記検出線とを重ねて固定する固定部材とを備える。
【発明の効果】
【０００７】
本発明によれば、検出線と端子との接合部の損傷を抑制可能な蓄電装置を提供できる。
【図面の簡単な説明】
【０００８】

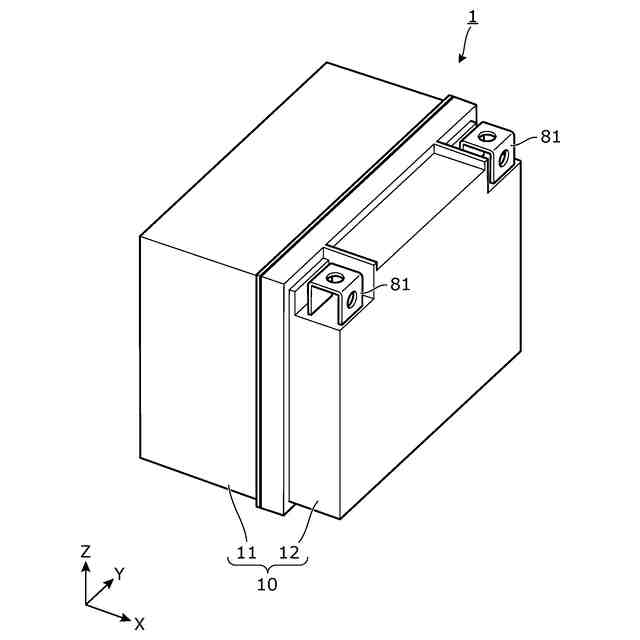

図１は、実施の形態に係る蓄電装置の外観を示す斜視図である。

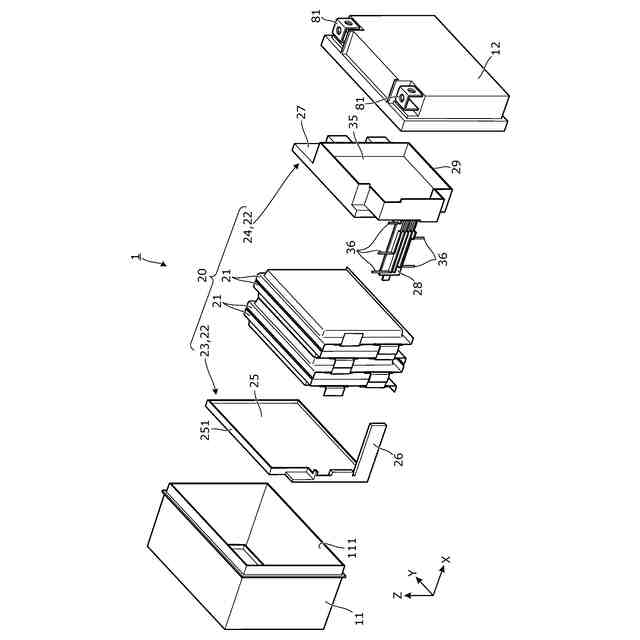

図２は、実施の形態に係る蓄電装置を分解した場合の各構成要素を示す分解斜視図である。

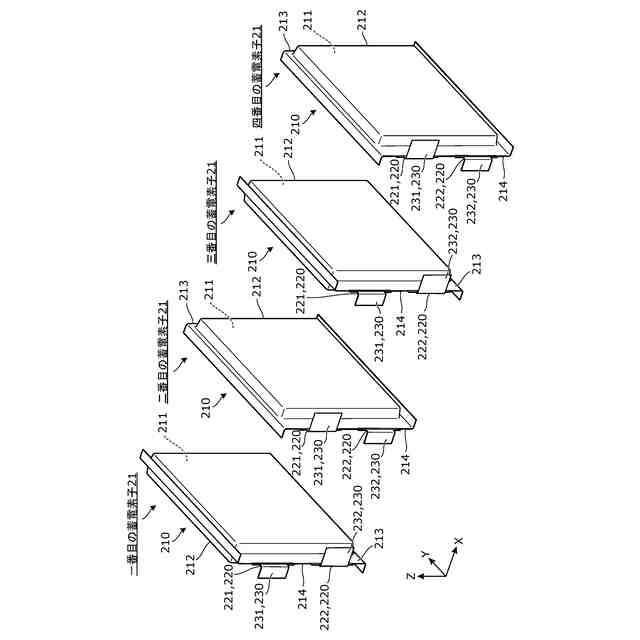

図３は、実施の形態に係る複数の蓄電素子のそれぞれを分離して示す斜視図である。

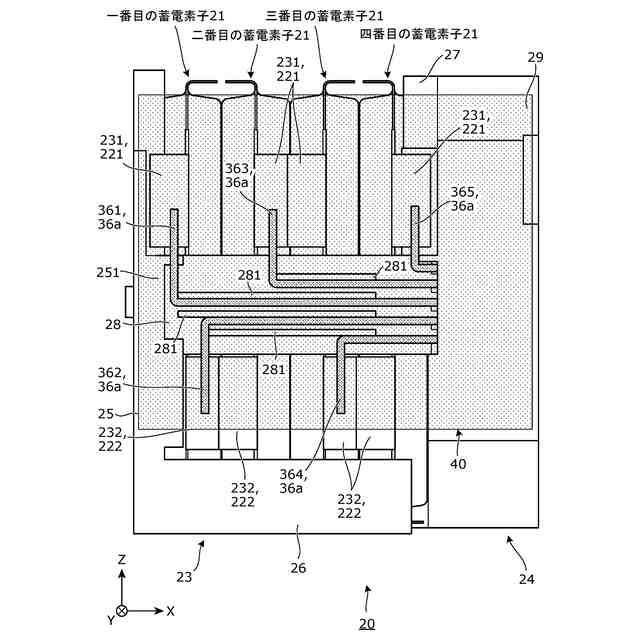

図４は、実施の形態に係る蓄電ユニットを示す平面図である。

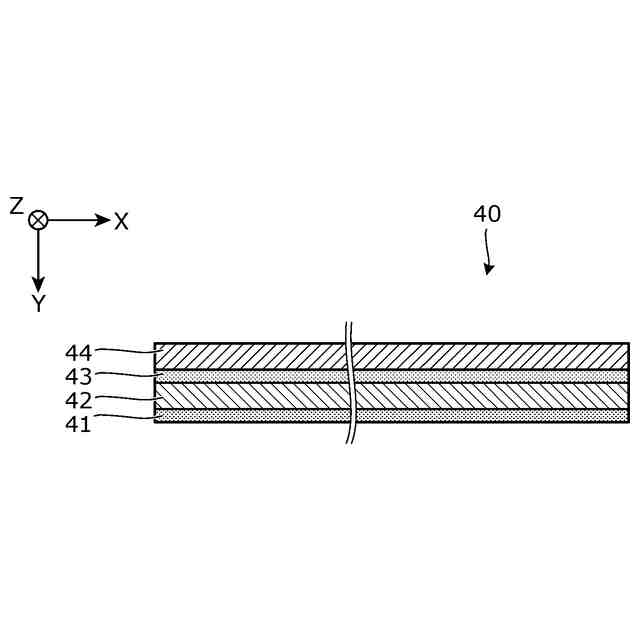

図５は、実施の形態に係る固定部材を示す断面図である。

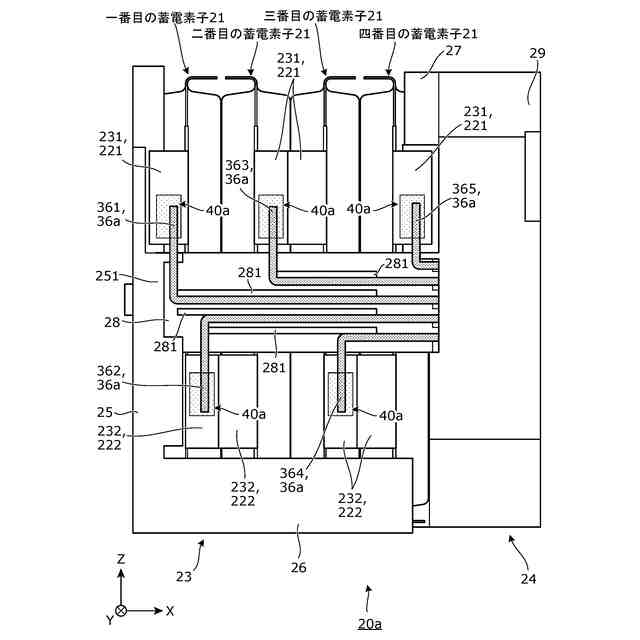

図６は、変形例１に係る蓄電ユニットを示す平面図である。

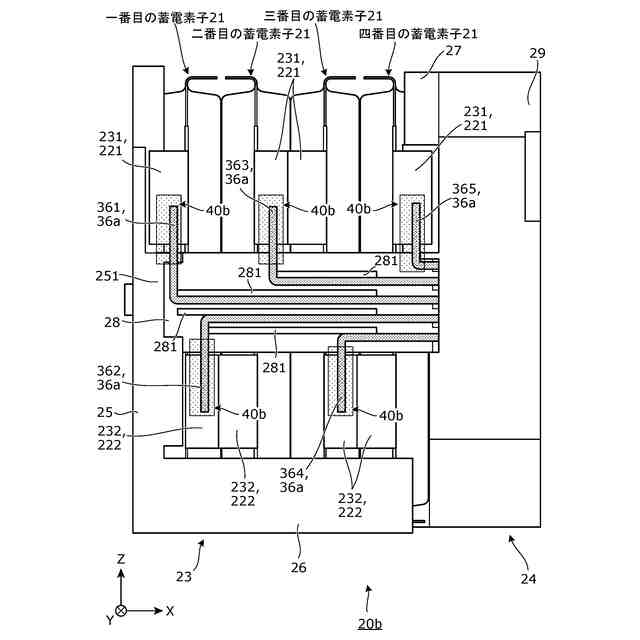

図７は、変形例２に係る蓄電ユニットを示す平面図である。

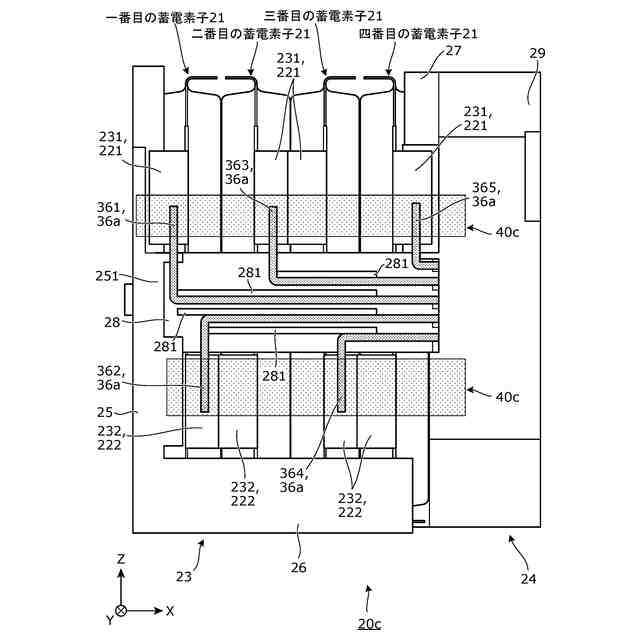

図８は、変形例３に係る蓄電ユニットを示す平面図である。

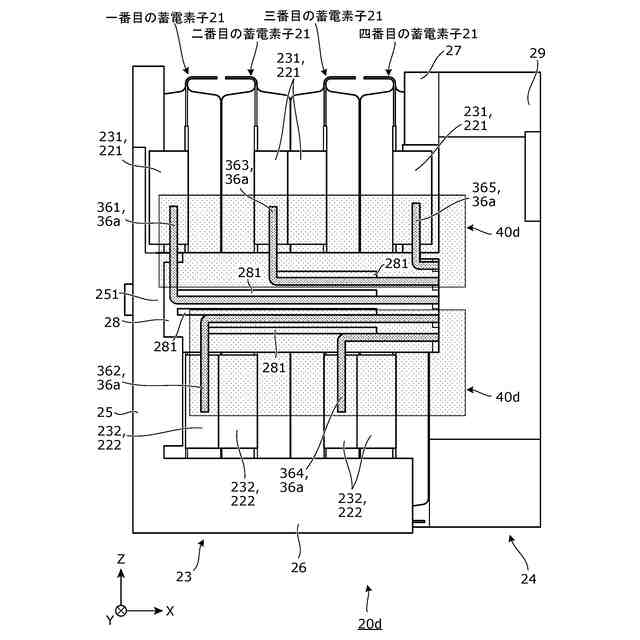

図９は、変形例４に係る蓄電ユニットを示す平面図である。
【発明を実施するための形態】
【０００９】
（１）本発明の一態様に係る蓄電装置は、端子を備える蓄電素子と、前記端子に接合され、前記蓄電素子の状態を検出する検出線と、前記端子と前記検出線とを重ねて固定する固定部材とを備える。
【００１０】
上記（１）に記載の蓄電装置によれば、端子と検出線とが固定部材で固定されているので、蓄電素子の振動を起因として端子が振動したとしても、固定によって検出線も追従する。さらに、端子と検出線とが重ねられて固定部材で固定されているので、端子と検出線とを安定的に固定できる。これらにより、端子と検出線との接合部に負荷がかかりにくくなり、接合部の損傷を抑制できる。
（【００１１】以降は省略されています）
