公開番号2025167773
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072677
出願日2024-04-26
発明の名称蓄電バンクの監視システム
出願人株式会社GSユアサ
代理人弁理士法人暁合同特許事務所
主分類H01M 10/48 20060101AFI20251030BHJP(基本的電気素子)
要約【課題】通信エラーが起きたモジュール監視装置の特定を可能とし、通信エラーの早期復旧に資する技術を提供する。
【解決手段】複数の蓄電モジュール60からなる蓄電バンク21の監視システムであって、複数の蓄電モジュール60にそれぞれ設置され、前記蓄電モジュール60の状態を監視する複数のモジュール監視装置70と、前記蓄電バンク21の状態を監視するバンク監視装置65と、を備え、前記バンク監視装置65と複数の前記モジュール監視装置70は、通信線を介してデイジーチェーン接続されている。前記バンク監視装置65は、前記モジュール監視装置70との間において通信エラーが発生した場合、通信経路上において近い側のモジュール監視装置70から通信相手を指定して順番に応答確認を行い、最初に応答がなかったモジュール監視装置70を、通信エラー発生箇所として特定する。
【選択図】図10
特許請求の範囲【請求項１】
複数の蓄電モジュールからなる蓄電バンクの監視システムであって、
複数の蓄電モジュールにそれぞれ設置され、前記蓄電モジュールの状態を監視する複数のモジュール監視装置と、
前記蓄電バンクの状態を監視するバンク監視装置と、を備え、前記バンク監視装置と複数の前記モジュール監視装置は、通信線を介してデイジーチェーン接続されており、
前記バンク監視装置は、前記モジュール監視装置との間において通信エラーが発生した場合、通信経路上において近い側のモジュール監視装置から通信相手を指定して順番に応答確認を行い、最初に応答がなかったモジュール監視装置を、通信エラー発生箇所として特定する、蓄電バンクの監視システム。
続きを表示（約 460 文字）【請求項２】
請求項１に記載の蓄電バンクの監視システムであって、
前記通信エラーは、通信相手を指定せず、前記バンク監視装置からデイジーチェーン接続された全てのモジュール監視装置に対して送信される第１通信コマンドによる通信エラーである、蓄電バンクの監視システム。
【請求項３】
請求項１又は請求項２に記載の蓄電バンクの監視システムであって、
前記バンク監視装置は、前記モジュール監視装置の接続数に応じて割り当てられたＩＤ番号を用いた応答確認により、前記モジュール監視装置の通信状態を個々に判断する、蓄電バンクの監視システム。
【請求項４】
請求項２に記載の蓄電バンクの監視システムであって、
前記蓄電モジュールは、直列に接続された複数の蓄電セルを含み、
前記モジュール監視装置は、前記蓄電セルのセル間の容量をバランスさせるバランス回路を含み、
前記第１通信コマンドは、前記蓄電セルのバランス動作に関する指令である、蓄電バンクの監視システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電バンクの監視システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
エネルギーの効率的な運用を図るため、エネルギー貯蔵システムの導入が進められている。エネルギー貯蔵システムは、電力の需要が供給を下回っている場合、電力の余剰分で蓄電バンクに充電し、電力の需要が供給を上回っている場合、蓄電バンクを放電することで、電力不足を補う。エネルギー貯蔵システムに関連する技術を開示する文献として、特許文献１がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－６５５９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
蓄電バンクは、複数の蓄電モジュール（複数の蓄電セルをユニット化したもの）を、直列に接続した構成が一般的であり、蓄電モジュールごとにモジュール監視装置を設けて、蓄電モジュールの状態を監視している。
【０００５】
モジュール監視装置がデイジーチェーン接続されている場合、通信エラー発生箇所の特定が困難な場合があり、通信エラーの復旧に、時間が掛ることが懸念された。
【０００６】
本発明の課題は、通信エラーが起きたモジュール監視装置の特定を可能とし、通信エラーの早期復旧に資する技術を提供することである。
【課題を解決するための手段】
【０００７】
本発明の一実施形態に係る、複数の蓄電モジュールからなる蓄電バンクの監視システムは、複数の蓄電モジュールにそれぞれ設置され、前記蓄電モジュールの状態を監視する複数のモジュール監視装置と、前記蓄電バンクの状態を監視するバンク監視装置と、を備え、前記バンク監視装置と複数の前記モジュール監視装置は、通信線を介してデイジーチェーン接続されている。
前記バンク監視装置は、前記モジュール監視装置との間において通信エラーが発生した場合、通信経路上において近い側のモジュール監視装置から通信相手を指定して順番に応答確認を行い、最初に応答がなかったモジュール監視装置を、通信エラー発生箇所として特定する。
【発明の効果】
【０００８】
本技術は、通信エラーが発生したモジュール監視装置を特定することが可能となり、通信エラーを早期に復旧できる。
【図面の簡単な説明】
【０００９】

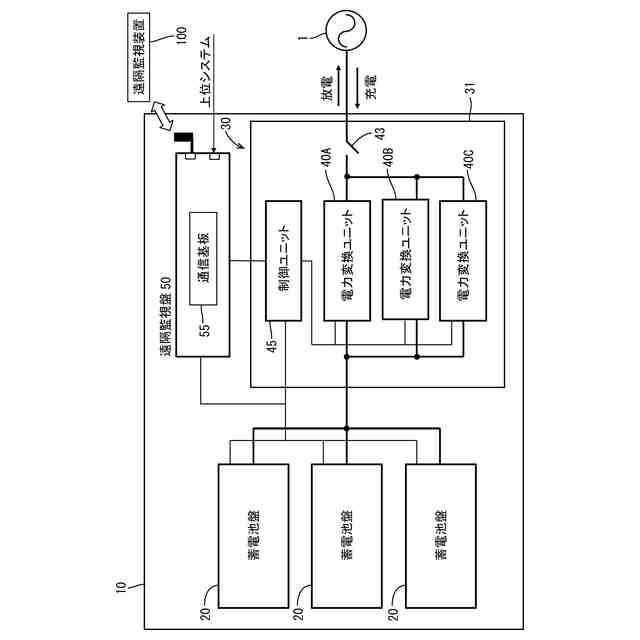

エネルギー貯蔵システムのブロック図

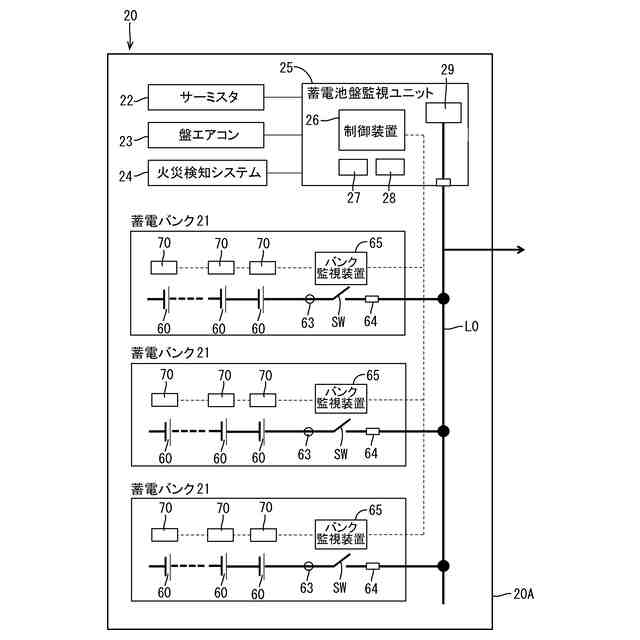

蓄電池盤のブロック図

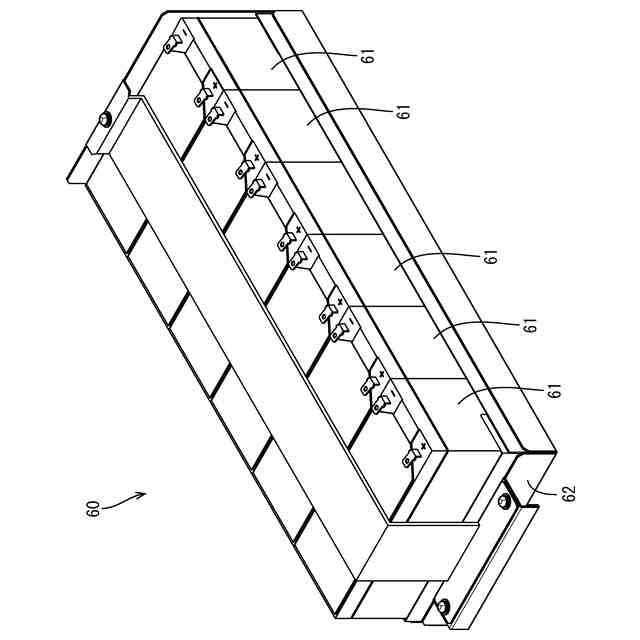

蓄電モジュールの斜視図

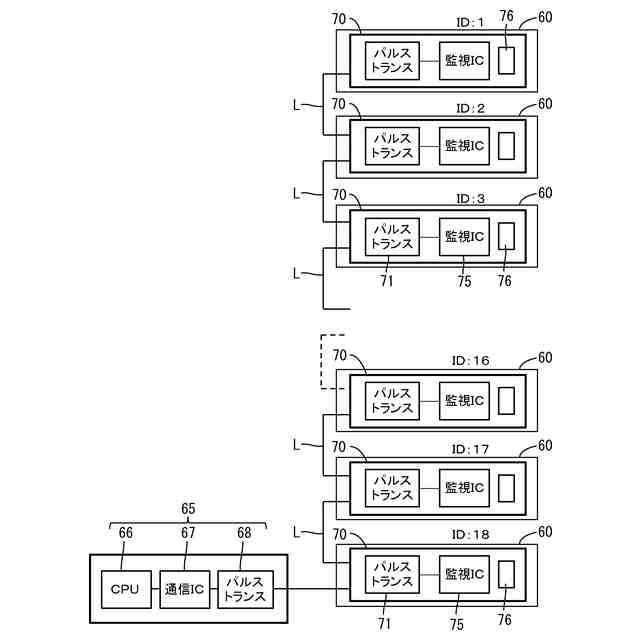

バンク監視装置とモジュール監視装置の通信方式を示す図

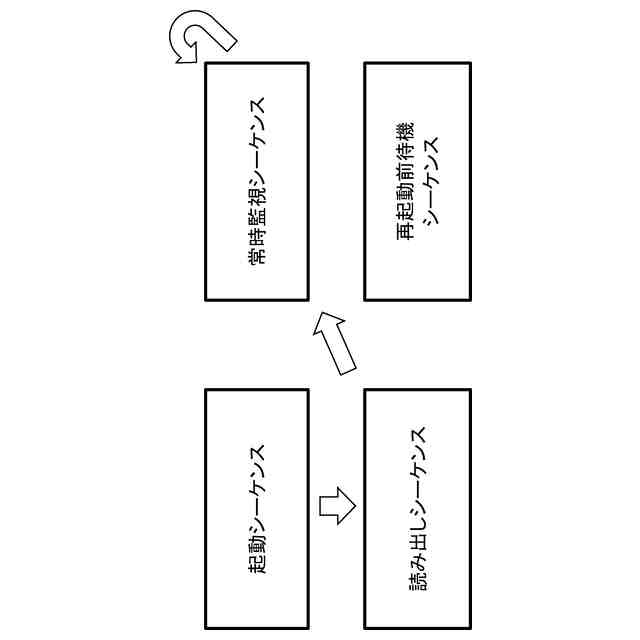

監視ＩＣの通信シーケンスを示す図

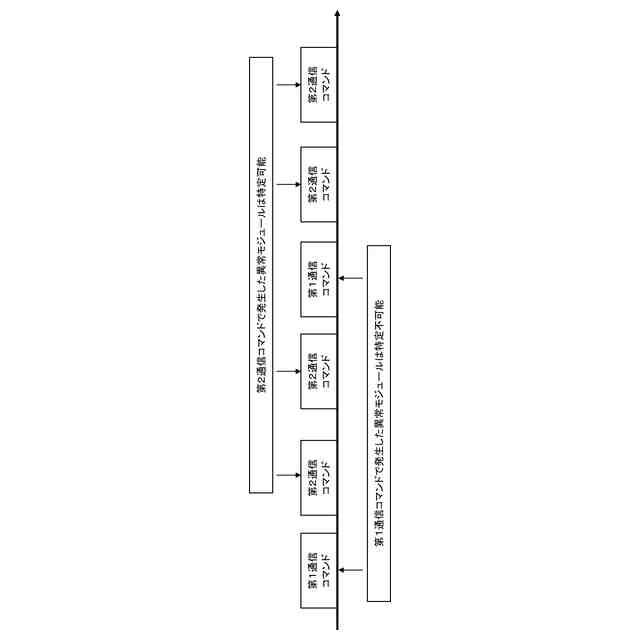

通信コマンドを示す図

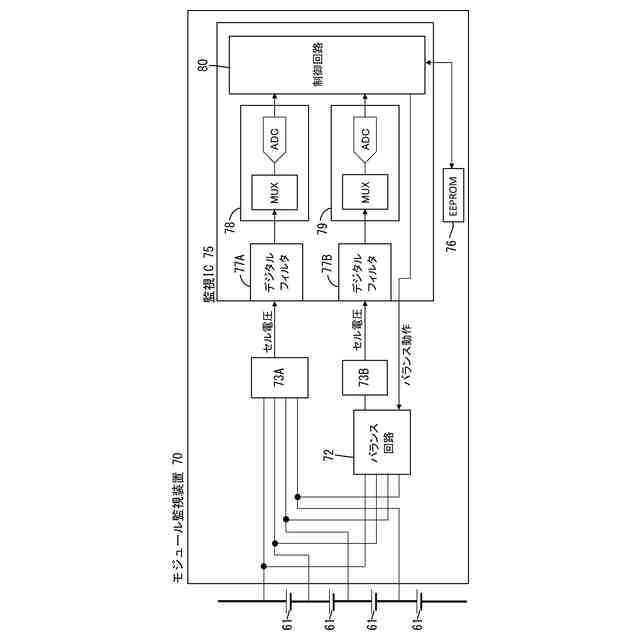

モジュール監視装置のブロック図

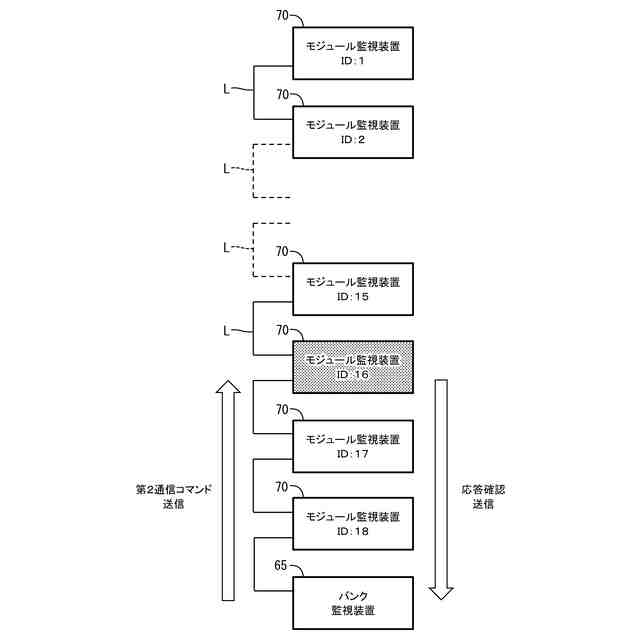

第２通信コマンドによる通信を示す図

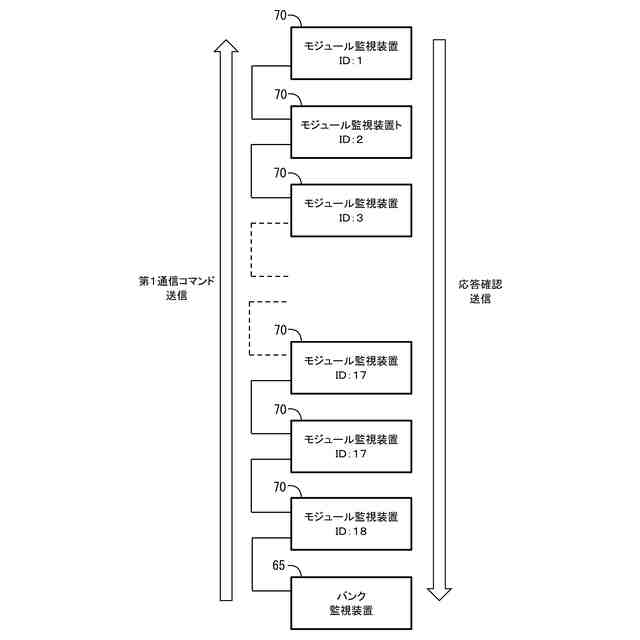

第１通信コマンドによる通信を示す図

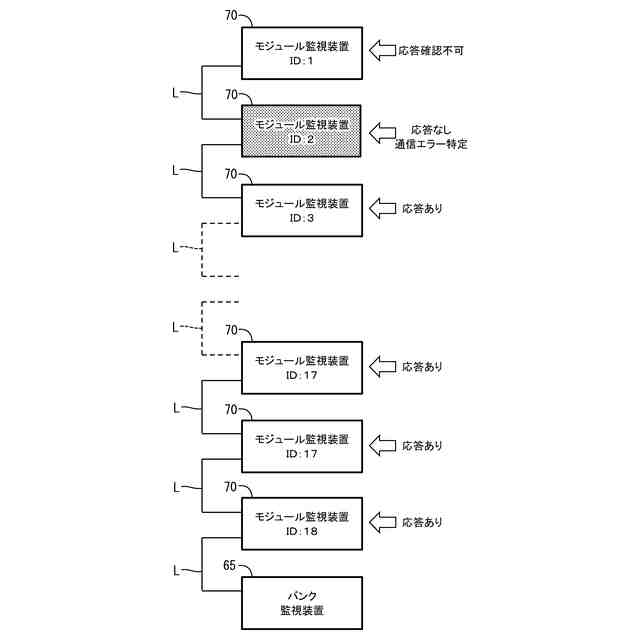

通信エラー発生箇所の特定方法を示す図
【発明を実施するための形態】
【００１０】
（本実施形態の概要）
（１）本発明の一実施形態に係る、複数の蓄電モジュールからなる蓄電バンクの監視システムは、複数の蓄電モジュールにそれぞれ設置され、前記蓄電モジュールの状態を監視する複数のモジュール監視装置と、前記蓄電バンクの状態を監視するバンク監視装置と、を備え、前記バンク監視装置と複数の前記モジュール監視装置は、通信線を介してデイジーチェーン接続されている。
（【００１１】以降は省略されています）
