公開番号2025151921
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053555
出願日2024-03-28
発明の名称PCS盤
出願人株式会社GSユアサ
代理人弁理士法人暁合同特許事務所
主分類H02J 3/32 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】遠隔監視盤の性能維持とメンテナンス性を向上させる。
【解決手段】
エネルギー貯蔵システム用のPCS盤30Aであって、筐体80と、前記筐体80に収容された電力変換ユニット40Aと、前記筐体80に収容され、前記電力変換ユニット40Aを制御する制御ユニット50Aと、を含み、エネルギーを貯蔵する蓄電池盤20Aを遠隔監視する遠隔監視盤100Aを、前記筐体80の外面に配置している。
【選択図】図4
特許請求の範囲【請求項１】
エネルギー貯蔵システム用のＰＣＳ盤であって、
筐体と、
前記筐体に収容された電力変換ユニットと、
前記筐体に収容され、前記電力変換ユニットを制御する制御ユニットと、を含み、
エネルギーを貯蔵する蓄電池盤を遠隔監視する遠隔監視盤を、前記筐体の外面に配置した、ＰＣＳ盤。
続きを表示（約 640 文字）【請求項２】
請求項１に記載のＰＣＳ盤であって、
前記遠隔監視盤は、
金属製の筐体と、
前記筐体に収容され、前記蓄電池盤を遠隔監視する遠隔監視装置と接続するための第１インターフェースと、
前記筐体に収容され、前記ＰＣＳ盤を制御する上位装置と接続するための第２インターフェースと、を含む、ＰＣＳ盤。
【請求項３】
請求項２に記載のＰＣＳ盤であって、
前記ＰＣＳ盤は、前記蓄電池盤の状態を監視する監視部を含み、
前記第１インターフェースは、少なくとも、
前記監視部に接続されるＮＩＣと、
前記ＮＩＣに接続されるネットワーク中継器と、を含む、ＰＣＳ盤。
【請求項４】
請求項３に記載のＰＣＳ盤であって、
前記ＮＩＣは、ＨＵＢを介して、前記ネットワーク中継器に接続されている、ＰＣＳ盤。
【請求項５】
請求項１に記載のＰＣＳ盤であって、
前記ＰＣＳ盤は、前記筐体の一部に入出力ユニットを収容し、
前記遠隔監視盤は、前記ＰＣＳ盤に対し、前記入出力ユニットを収容した一部を避けた位置に配置されている、ＰＣＳ盤。
【請求項６】
請求項１に記載のＰＣＳ盤であって、
前記筐体には取り外し自在なメンテナンス用のパネルが設置されており、
前記遠隔監視盤は、前記ＰＣＳ盤に対し、前記パネルを避けた位置に配置されている、ＰＣＳ盤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電力系統と連系するエネルギー貯蔵システムに使用されるＰＣＳ盤に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
エネルギーの効率的な運用を図るため、エネルギー貯蔵システムの導入が進められている。エネルギー貯蔵システムは、電力の需要が供給を下回っている場合、電力の余剰分で蓄電バンクに充電し、電力の需要が供給を上回っている場合、蓄電バンクを放電することで、電力不足を補う。エネルギー貯蔵システムに関連する技術を開示する文献として、特許文献１がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－６５５９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電池盤を遠隔監視するため遠隔監視盤を設ける場合がある。遠隔監視盤は弱電系であるから、強電系のＰＣＳ盤に収容した場合、ノイズや熱の影響を受け、性能維持が課題となる。ＰＣＳ盤は、高圧電気取り扱いの認定等が必要な場合があり、ＰＣＳ盤に遠隔監視盤を収容した場合、高圧電気取り扱いの認定を持つ者でないと、遠隔監視盤のメンテナンスを行うことが出来ない。
【０００５】
本発明の課題は、遠隔監視盤の性能維持とメンテナンス性を向上させることである。
【課題を解決するための手段】
【０００６】
本発明の一実施形態に係るＰＣＳ盤は、エネルギー貯蔵システム用のＰＣＳ盤であって、筐体と、前記筐体に収容された電力変換ユニットと、前記筐体に収容され、前記電力変換ユニットを制御する制御ユニットと、を含み、エネルギーを貯蔵する蓄電池盤を遠隔監視する遠隔監視盤を、前記筐体の外面に配置する。
【発明の効果】
【０００７】
本技術は、遠隔監視盤の性能維持を図ることができ、さらに、メンテナンス性を向上させることが出来る。
【図面の簡単な説明】
【０００８】

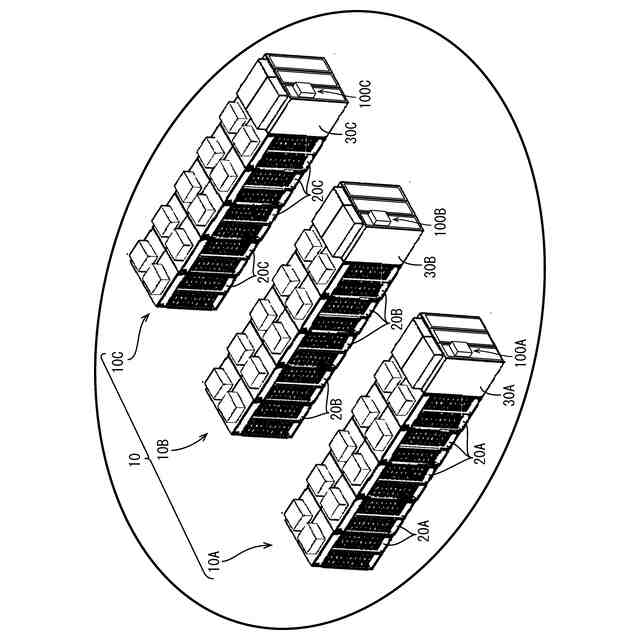

エネルギー貯蔵システムの斜視図

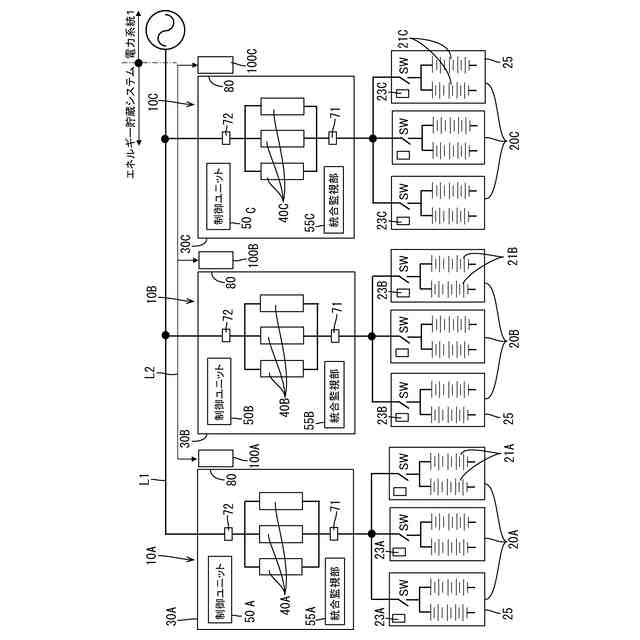

エネルギー貯蔵システムのブロック図

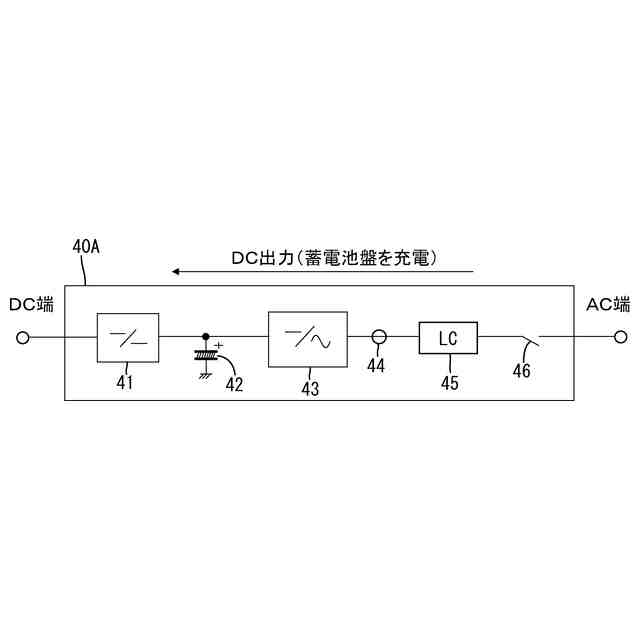

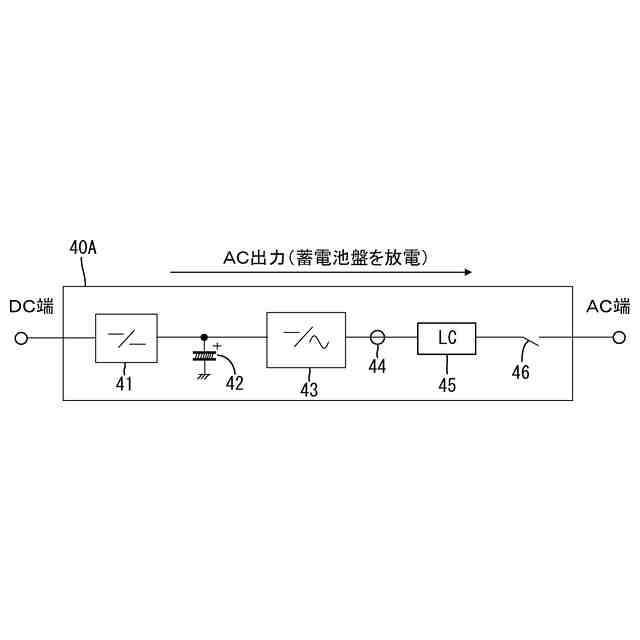

電力変換ユニットのブロック図
電力変換ユニットのブロック図

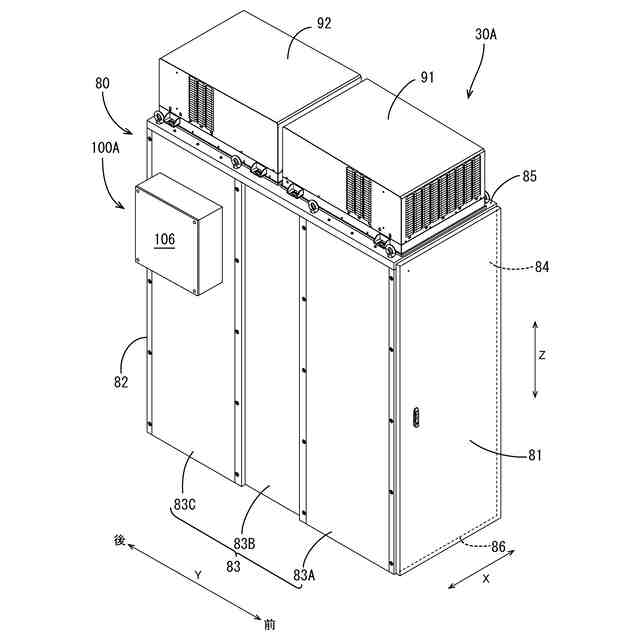

ＰＣＳ盤の斜視図

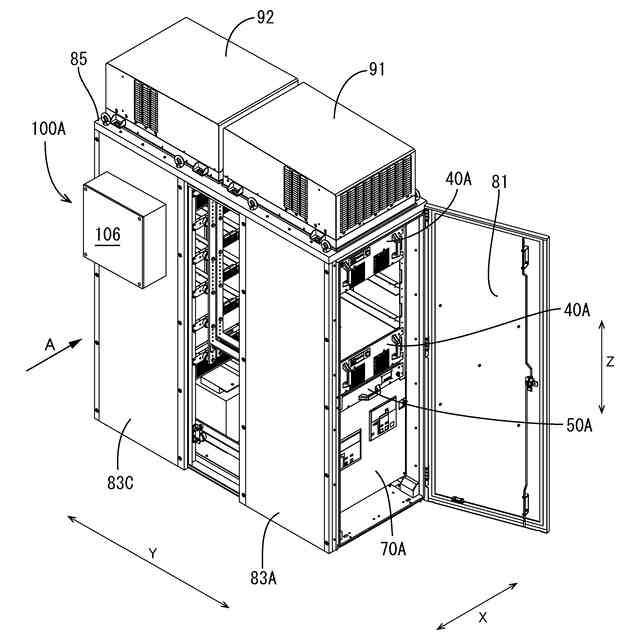

ＰＣＳ盤の斜視図
図５をＡ方向から見た図
遠隔監視盤の斜視図

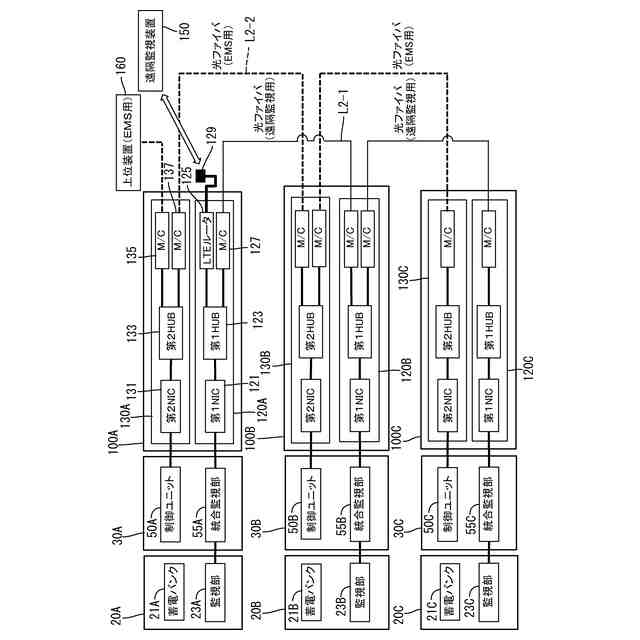

遠隔監視盤のブロック図
遠隔監視盤のブロック図
【発明を実施するための形態】
【０００９】
（本実施形態の概要）
（１）本発明の一実施形態に係るＰＣＳ盤は、エネルギー貯蔵システム用のＰＣＳ盤であって、筐体と、前記筐体に収容された電力変換ユニットと、前記筐体に収容され、前記電力変換ユニットを制御する制御ユニットと、を含み、エネルギーを貯蔵する蓄電池盤を遠隔監視する遠隔監視盤を、前記筐体の外面に配置する。（１）に記載のＰＣＳ盤において、上記構成以外は、任意であり、いかなる構成でもよい。
【００１０】
本発明の一実施形態に係るＰＣＳ盤は、強電系の電力変換ユニットや制御ユニットを収容しており、スイッチングデバイスや各種フィルタ回路等を搭載しているためノイズ源や熱源となる。弱電系の遠隔監視盤を、ＰＣＳ盤の外面に設置することで、ノイズや熱の影響を抑えることが出来る。そのため、遠隔監視盤の性能を維持することが出来る。ＰＣＳ盤は、高圧電気取り扱いの認定が必要な場合があり、ＰＣＳ盤の内部に遠隔監視盤を収容した場合、高圧電気取り扱いの認定を持つ者でないと、遠隔監視盤のメンテナンスを行うことが出来ない。ＰＣＳ盤の効率的な運用を図るためには、メンテナンス性を向上させる必要があり、発明者らは、この点について鋭意検討した。この構成は、遠隔監視盤をＰＣＳ盤の外面に設置し収納箱を分離していることから、このような制約（高圧電気取り扱いの認定）を受けることなく、遠隔監視盤のメンテナンスを容易に行うことが出来る。制約が無いことで、メンテナンスの回数や頻度、実施時期を自由に設定することが可能となるため、ＰＣＳ盤の故障を未然に抑制し、製品寿命維持に貢献できる。その結果、ＰＣＳ盤の効率的な運用促進に寄与することが出来る。遠隔監視盤をＰＣＳ盤の外面に配置する場合、遠隔監視盤の大きさの制約はそれほどないので、収容する部品の点数や大きさに制限が少ない点も、優位である。
（【００１１】以降は省略されています）
