公開番号2025170422
公報種別公開特許公報(A)
公開日2025-11-18
出願番号2025146395,2024541009
出願日2025-09-03,2023-09-13
発明の名称蓄電システム
出願人株式会社GSユアサ
代理人個人,個人
主分類H02J 7/00 20060101AFI20251111BHJP(電力の発電,変換,配電)
要約【課題】組立性およびメンテナンス性が向上された蓄電システムを提供する。
【解決手段】蓄電システム10は、筐体11と、複数の蓄電素子Lが直列接続されて構成されるバンクと、前記複数の蓄電素子Lを異常から保護する保護ユニット100と、を備え、複数の前記バンクが前記筐体11に収納され、前記複数のバンクごとに設けられる複数の前記保護ユニット100が、それぞれ取り外し可能に前記筐体11に収納され、筐体11内で横方向に並べて配置される。
【選択図】図1
特許請求の範囲【請求項１】
筐体と、
複数の蓄電素子が直列に接続されて構成されるバンクと、
前記複数の蓄電素子を異常から保護する保護ユニットと、を備え、
複数の前記バンクが前記筐体に収納されると共に前記筐体内で並列接続され、各バンクを構成する前記複数の蓄電素子が、前記筐体内で縦方向に並べて配置され、
前記複数のバンクごとに設けられる複数の前記保護ユニットが、それぞれ取り外し可能に前記筐体に収納され、各バンクの前記保護ユニットが、各バンクの上方または下方に配置され、前記複数の保護ユニットは前記筐体内で横方向に並べて配置され、
前記筐体に収納した各保護ユニットの前記横方向の寸法は、前記筐体に収納した各蓄電素子の前記横方向の寸法に対応する、
蓄電システム。
続きを表示（約 570 文字）【請求項２】
３つ以上の前記バンクが前記筐体に収納され、
前記筐体内で前記縦方向に並べて配置されて一のバンクを構成する蓄電素子と、前記筐体内で前記縦方向に並べて配置されて他のバンクを構成する蓄電素子とが、バンク間クリアランスを隔てて前記横方向に対向している、
請求項１に記載の蓄電システム。
【請求項３】
３つ以上の前記保護ユニットが前記筐体に収納され、一の保護ユニットと、他の保護ユニットとが、クリアランスを隔てて前記横方向に対向している、
請求項２に記載の蓄電システム。
【請求項４】
前記保護ユニットのそれぞれは、その前面に、対応する前記バンクの通電状態を示す表示部を有する、
請求項３に記載の蓄電システム。
【請求項５】
前記蓄電素子は、前記筐体の前面から背面に向かって延びる長尺の形状を有し、
前記筐体は、金属製であり、縦方向に間隔をあけて設けられた複数の板を有し、
前記複数の板は、前記筐体の前面から背面にわたって前記複数の蓄電素子を下方から支持する、
請求項２に記載の蓄電システム。
【請求項６】
前記筐体は、その前面に開閉扉を有し、背面に排気口を有する、
請求項５に記載の蓄電システム。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、蓄電システムに関する。
続きを表示（約 920 文字）【背景技術】
【０００２】
特許文献１は、コンテナ型蓄電ユニットを開示している。コンテナ内に配置される電池盤に、複数の蓄電モジュールが支持されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６４５５２８２号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
産業用蓄電システムの分野では、数百ボルト［Ｖ］から１０００Ｖ超の高電圧を発生するために、複数の蓄電素子を直列接続した構成を、バンクと称する。特許文献１では、コンテナ内に配置される単一の制御装置が、複数のバンクの充放電を制御している。
【０００５】
再生可能エネルギーの利用拡大や、エネルギーマネジメントの促進のために、蓄電システムに対するニーズが高まっている。蓄電システムの組立費用やメンテナンス費用を含む、蓄電システムのトータルコストの低減が求められている。
【０００６】
本発明の一態様は、組立性およびメンテナンス性が向上された蓄電システム（ＥＳＳ）を提供する。
【課題を解決するための手段】
【０００７】
本発明の一態様に係る蓄電システムは、筐体と、複数の蓄電素子が直列接続されて構成されるバンクと、前記バンクの電力ラインを開閉する保護ユニットと、を備え、複数の前記バンクが前記筐体に収納され、前記複数のバンクごとに設けられる複数の前記保護ユニットが、それぞれ取り外し可能に前記筐体に収納されている。
【発明の効果】
【０００８】
上記態様によれば、組立性およびメンテナンス性が向上された蓄電システムを提供できる。
【図面の簡単な説明】
【０００９】

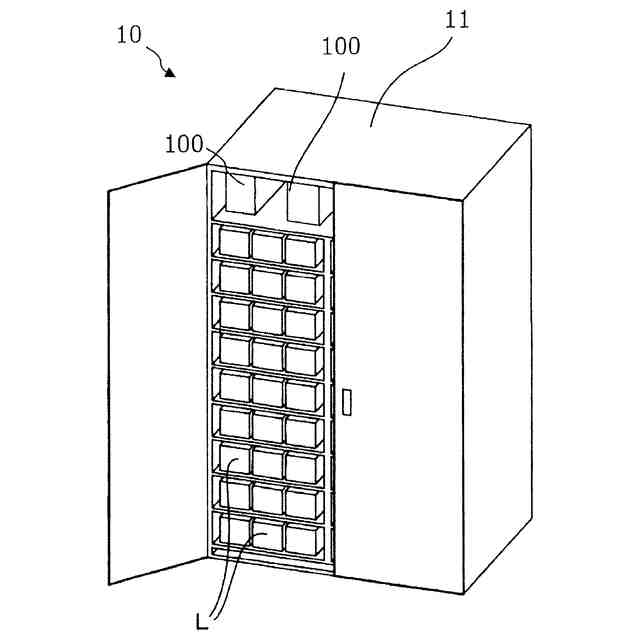

蓄電システムの斜視図である。
蓄電システムの電気的構成を示すブロック図である。
保護ユニットの斜視図である。
保護ユニットの電気的構成を示すブロック図である。
【発明を実施するための形態】
【００１０】
以下、実施形態の概要を説明する。
（【００１１】以降は省略されています）
