特許ウォッチ

公開番号2025173083
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078449
出願日2024-05-14
発明の名称敷設用機器
出願人大和ハウス工業株式会社
代理人個人,個人
主分類H02G 3/22 20060101AFI20251119BHJP(電力の発電,変換,配電)
要約【課題】本発明は、敷設物が挿通される管体への雨水の浸入をより効果的に防止する敷設用機器を提供する。

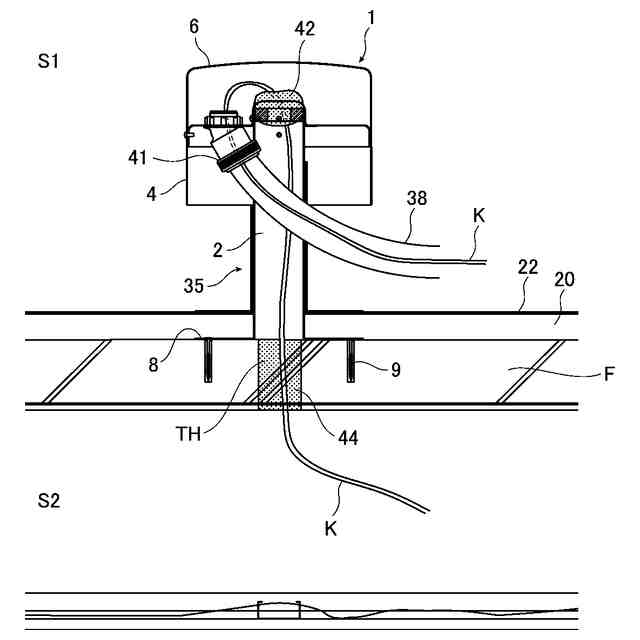

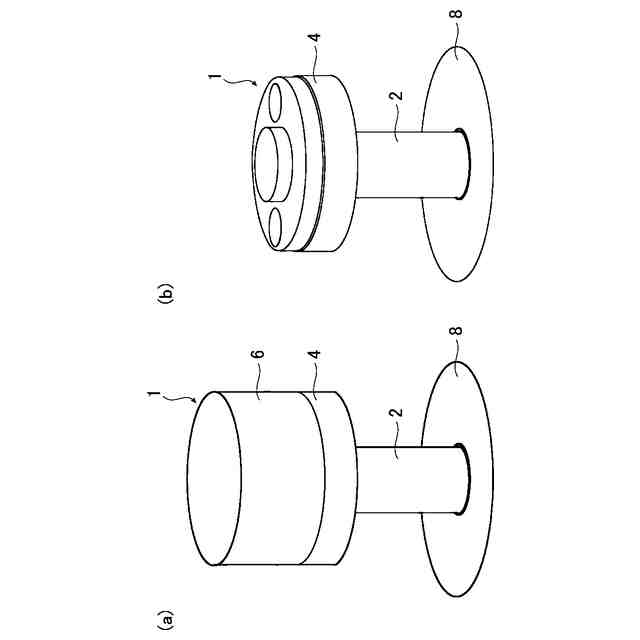

【解決手段】本発明の一つの実施形態に係る敷設用機器1は、屋根Fに設けられた貫通孔THを通じて、屋根上空間S1及び屋根下空間S2の一方から他方に亘って敷設物Kを敷設するために屋根Fに設置される敷設用機器1であって、内部が貫通孔THと連通した状態で屋根Fの上壁面から立ち上がり、敷設物Kが内部に挿通される筒状部2と、筒状部2の上端部2aに組み付けられた第1カバー部4と、第1カバー部4及び前記筒状部の上端部2aを覆う第2カバー部6と、を有し、第1カバー部4は、係合穴EHを有し、筒状部2の上端部2aを係合穴EHに挿通させた状態で上端部2aに取り付けられた上壁12と、上壁12を貫通し、敷設物Kにおいて屋根上空間S1にある部分が挿通される管体38を保持する保持孔RHと、保持孔RHよりも外側の位置で上壁12から垂下し、筒状部2を囲む筒状の外周壁14と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
屋根に設けられた貫通孔を通じて、屋根上空間及び屋根下空間の一方から他方に亘って敷設物を敷設するために前記屋根に設置される敷設用機器であって、
内部が前記貫通孔と連通した状態で前記屋根の上壁面から立ち上がり、前記敷設物が内部に挿通される筒状部と、
前記筒状部の上端部に組み付けられた第１カバー部と、
前記第１カバー部及び前記筒状部の上端部を覆う第２カバー部と、を有し、
前記第１カバー部は、
係合穴を有し、前記筒状部の上端部を前記係合穴に挿通させた状態で前記上端部に取り付けられた上壁と、
前記上壁を貫通し、前記敷設物において前記屋根上空間にある部分が挿通される管体を保持する保持孔と、
前記保持孔よりも外側の位置で前記上壁から垂下し、前記筒状部を囲む筒状の外周壁と、を有する、敷設用機器。
続きを表示（約 760 文字）【請求項２】
前記筒状部は、前記筒状部の下端部から鍔状に張り出したベース部を有し、前記ベース部が前記屋根の上壁面に載置されることで前記屋根に固定されている、請求項１に記載の敷設用機器。
【請求項３】
前記筒状部の上端部には、前記筒状部の上端部と前記係合穴の縁との間の隙間を封止する第１封止材が取り付けられている、請求項１に記載の敷設用機器。
【請求項４】
前記第２カバー部は、筒状の胴部と、前記胴部の上端開口を封止する天井部とを有し、
前記胴部内に前記第１カバー部の前記上壁、及び前記筒状部の上端部が収容されている、請求項１に記載の敷設用機器。
【請求項５】
前記第１カバー部の外周壁は、
前記外周壁の上側部分をなす第１部分と、
前記外周壁の下側部分をなし前記第１部分よりも外径が大きい第２部分と、を有し、
前記第１部分が前記第２カバー部の胴部の内側に入り込んで前記胴部と嵌合している、請求項４に記載の敷設用機器。
【請求項６】
前記第１カバー部の外周壁は、前記第１部分と前記第２部分との間に設けられており前記外周壁の径方向に延出した段差をさらに有し、
前記第１部分の下端部には、前記胴部の内周面と前記第１部分の外周面との間の隙間を封止する第２封止材が取り付けられている、請求項５に記載の敷設用機器。
【請求項７】
前記筒状部の上端が開口端であり、
前記筒状部の上端部の内部には、前記開口端を通じて、不燃性の充填材料が充填されている、請求項１に記載の敷設用機器。
【請求項８】
前記屋根は陸屋根であり、前記敷設物は電気ケーブルである、請求項１に記載の敷設用機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、敷設用機器に係り、特に、屋根に設置される敷設用機器に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
太陽光発電パネルや通信設備等に用いられるケーブルや、エアコン用冷媒管等の配線・配管材等を、屋外から建物内へ引き込む際、屋根に設けられた引込機器を使用することが知られている。
例えば、特許文献１には、屋上に突出配置されて内部に建物内から屋上へと配設されるケーブル等の配設経路を有する中空筒状の筒体の突出端部に取着される取着部と、取着部から外方に張り出すように設けられるフランジ部と、を備えた基体と、筒体の突出端部を覆うとともに、フランジ部との間に筒体から引き出されたケーブル等の屈曲空間を構成する笠体と、を有した本体を備え、屈曲空間内で屈曲されたケーブル等が本体外部へ引き出される引出孔が、フランジ部の外縁および笠体の先端縁によって形成されている機器が開示されている。また、特許文献１に記載の機器において、ケーブル等を挿通する引出孔には、ケーブル等を保護し接続する保護管接続具がフランジ部の下側から取り付けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－４０２９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の機器は、フランジ部の上側は笠体により覆われているため、保護管接続具の先端部（上部）から保護管内への雨水の浸入を防止することができる。しかし、フランジ部の下側から吹き込む雨水の浸入を防止することは難しい。また、屋根が陸屋根である場合に、ルーフドレン等の詰まり等により排水不良となり、屋根に雨水が溜まってしまうと、引出孔を通じて雨水が浸入するおそれもある。
そこで、本発明は、上記の課題に鑑みて、敷設物が挿通される管体への雨水の浸入をより効果的に防止する敷設用機器を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記の課題は、本発明の敷設用機器によれば、屋根に設けられた貫通孔を通じて、屋根上空間及び屋根下空間の一方から他方に亘って敷設物を敷設するために屋根に設置される敷設用機器であって、内部が貫通孔と連通した状態で屋根の上壁面から立ち上がり、敷設物が内部に挿通される筒状部と、筒状部の上端部に組み付けられた第１カバー部と、第１カバー部及び筒状部の上端部を覆う第２カバー部と、を有し、第１カバー部は、係合穴を有し、筒状部の上端部を係合穴に挿通させた状態で上端部に取り付けられた上壁と、上壁を貫通し、敷設物において屋根上空間にある部分が挿通される管体を保持する保持孔と、保持孔よりも外側の位置で上壁から垂下し、筒状部を囲む筒状の外周壁と、を有することにより解決される。
【０００６】
上記のように構成された本発明の敷設用機器では、第１カバー部が保持孔よりも外側の位置で上壁から垂下し、筒状部を囲む外周壁を有するため、管体を接続する保持孔の下部から雨水が浸入するのをより効果的に防ぐことができる。
【０００７】

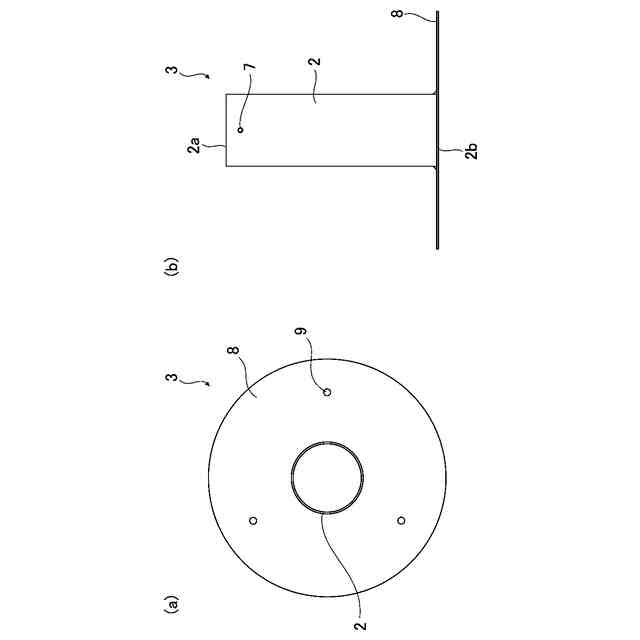

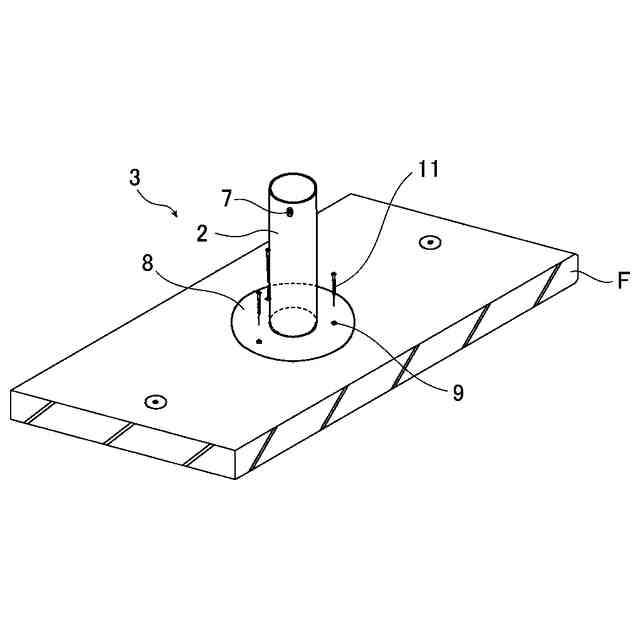

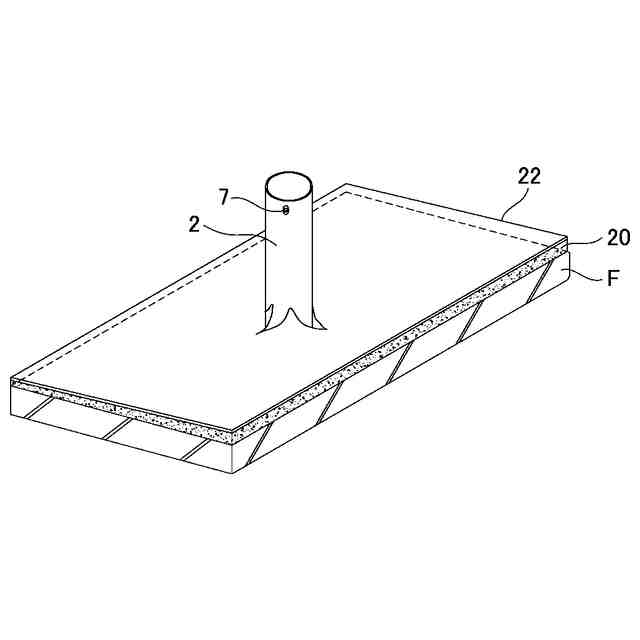

また、上記の敷設用機器において、筒状部は、筒状部の下端部から鍔状に張り出したベース部を有し、ベース部が屋根の上壁面に載置されることで屋根に固定されていると好適である。
上記の構成によれば、筒状部を屋根の上壁面に自立させることができる。また、筒状部が貫通孔から抜け落ちて脱落したり、屋根から浮いてしまったりすることを防止することができる。
【０００８】
また、上記の敷設用機器において、筒状部の上端部には、筒状部の上端部と係合穴の縁との間の隙間を封止する第１封止材が取り付けられていることが好ましい。
上記の構成によれば、筒状部と第１カバー部との接合部分から水が浸入することを防ぐことができる。
【０００９】

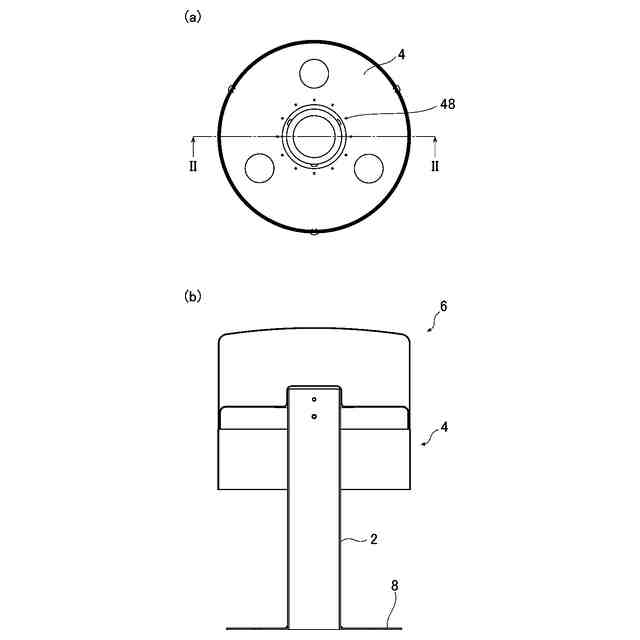

また、上記の敷設用機器において、第２カバー部は、筒状の胴部と、胴部の上端開口を封止する天井部とを有し、胴部内に第１カバー部の上壁、及び筒状部の上端部が収容されていることが好適である。
上記の構成によれば、係合穴から筒状部内に雨水が浸入することを防止することができる。
【００１０】
また、上記の敷設用機器において、第１カバー部の外周壁は、外周壁の上側部分をなす第１部分と、外周壁の下側部分をなし第１部分よりも外径が大きい第２部分と、を有し、第１部分が第２カバー部の胴部の内側に入り込んで胴部と嵌合していることが好ましい。
上記構成によれば、第２カバー部により、係合穴及び保持孔が収容される。これにより、係合穴及び保持孔から雨水が浸入することを防止することができる。また、雨水が、係合穴及び保持孔に直接滴下し、挿通する敷設物を伝って貫通孔内に水が浸入することを防止することができる。
（【００１１】以降は省略されています）
