公開番号2025154997
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058305
出願日2024-03-29
発明の名称ロータ
出願人株式会社アイシン
代理人個人
主分類H02K 1/276 20220101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】ロータコアブロック部を製造するための金型が増加するのを抑制しながら、複数のロータコアブロック部が、ロータコアブロック部の磁極の位置が互いにずれた3つ以上のロータコアブロック部を含むように構成することが可能なロータを提供する。

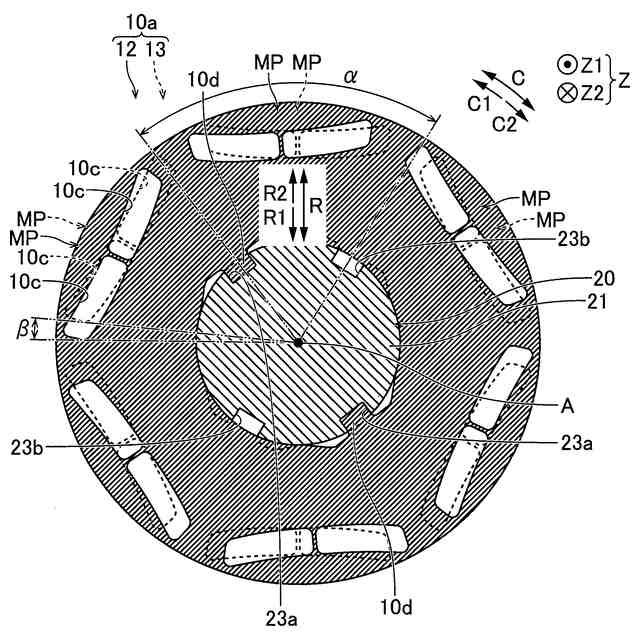

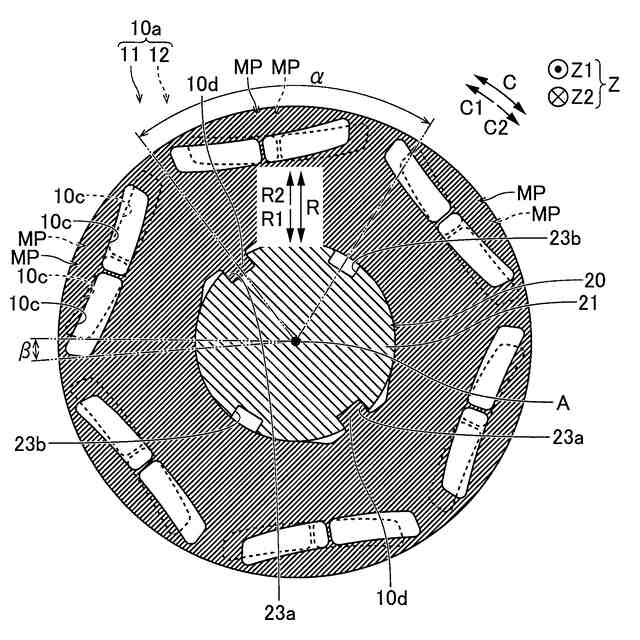

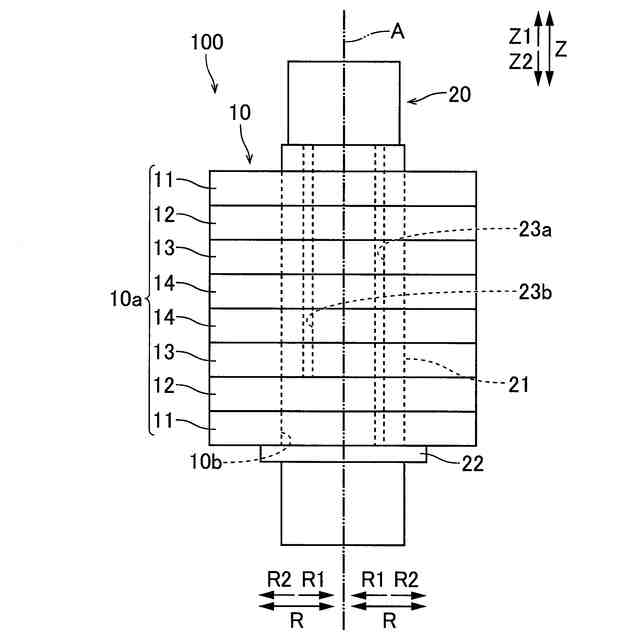

【解決手段】このロータ100では、複数のロータコアブロック部10aは、キー10dが第1キー溝23aと係合する第1ロータコアブロック部11と、キー10dが第1キー溝23aと係合するとともに第1ロータコアブロック部11をZ方向に裏返して配置され、C方向において第1ロータコアブロック部11とは磁極MPの位置がずれた第2ロータコアブロック部12と、キー10dが第2キー溝23bと係合し、C方向において第1ロータコアブロック部11および第2ロータコアブロック部12とは磁極MPの位置がずれた第3ロータコアブロック部13と、を含む。
【選択図】図4
特許請求の範囲【請求項１】
軸方向に延びる第１キー溝と、前記軸方向に延びるとともに前記第１キー溝から周方向にずれた位置に形成された第２キー溝と、を含む、ロータシャフトと、
前記軸方向に延びるとともに、前記第１キー溝または前記第２キー溝に係合するキー、および、永久磁石が配置される複数の磁石収容孔を有する複数のロータコアブロック部が、前記軸方向に積層されたロータコアと、を備え、
前記複数のロータコアブロック部は、前記キーが前記第１キー溝と係合する第１ロータコアブロック部と、前記キーが前記第１キー溝と係合するとともに前記第１ロータコアブロック部を前記軸方向に裏返して配置され、前記周方向において前記第１ロータコアブロック部とは前記ロータコアブロック部の永久磁石により形成される磁極の位置がずれた第２ロータコアブロック部と、前記キーが前記第２キー溝と係合し、前記周方向において前記第１ロータコアブロック部および前記第２ロータコアブロック部とは前記磁極の位置がずれた第３ロータコアブロック部と、を含む、ロータ。
続きを表示（約 590 文字）【請求項２】
前記第１キー溝は、前記ロータシャフトにおいて、前記ロータシャフトの回転軸線に対して互いに対称に一対形成されており、
前記第２キー溝は、前記ロータシャフトにおいて、前記回転軸線に対して互いに対称に一対形成されており、
前記キーは、前記ロータコアブロック部において、前記回転軸線に対して互いに対称に一対形成されている、請求項１に記載のロータ。
【請求項３】

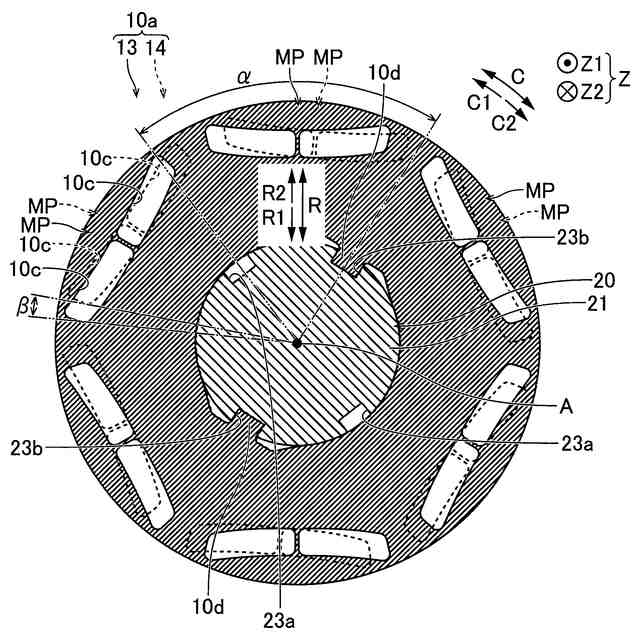

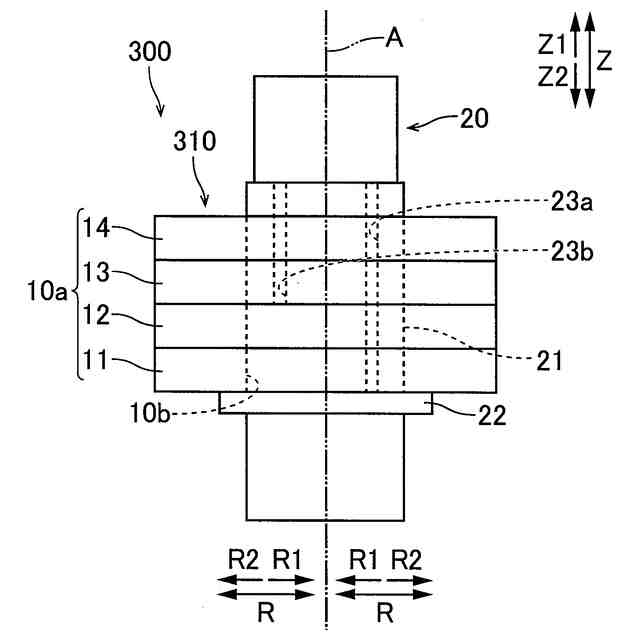

前記複数のロータコアブロック部は、前記キーが前記第２キー溝と係合するとともに前記第３ロータコアブロック部を前記軸方向に裏返して配置され、前記周方向において前記第１ロータコアブロック部、前記第２ロータコアブロック部および前記第３ロータコアブロック部とは前記磁極の位置がずれた第４ロータコアブロック部をさらに含む、請求項１に記載のロータ。
【請求項４】
前記第１キー溝は、前記ロータシャフトにおいて、前記複数のロータコアブロック部が配置された部分の全体に渡って形成されており、
前記第２キー溝は、前記ロータシャフトにおいて、少なくとも、前記複数のロータコアブロック部のうちの前記軸方向の一方側または他方側の端部に配置された前記第１ロータコアブロック部または前記第２ロータコアブロック部が配置されている部分には形成されていない、請求項１に記載のロータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ロータに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来、複数のロータコアブロック部が軸方向に積層されたロータコアを備えるロータが知られている（たとえば、特許文献１参照）。
【０００３】
上記特許文献１には、軸方向に延びるキー溝を含むロータシャフトと、軸方向に延びるとともに、キー溝と係合するキー、および、永久磁石が配置される複数の磁石収容孔を有する複数のロータコアブロック部が、軸方向に積層されたロータコアと、を備えるロータが開示されている。上記特許文献１に記載されているロータでは、複数のロータコアブロック部は、第１ロータコアブロック部と、第１ロータコアブロック部を軸方向に裏返して配置され、周方向において第１ロータコアブロック部とはロータコアブロック部の永久磁石により形成される磁極の位置がずれた第２ロータコアブロック部と、を含む。すなわち、上記特許文献１に記載されているロータでは、同一形状のロータコアブロック部のみで、複数のロータコアブロック部が、ロータコアブロック部の磁極の位置が互いにずれた２つのロータコアブロック部を含む。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－１８３３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記特許文献１に記載されている従来のロータでは、複数のロータコアブロック部が、ロータコアブロック部の磁極の位置が互いにずれた３つ以上のロータコアブロック部を含むように構成する場合、互いに異なる形状を有する２種類以上のロータコアブロック部が必要となる。この場合、ロータコアブロック部を製造するための金型が２種類以上必要となる。このため、ロータコアブロック部を製造するための金型が増加するのを抑制しながら、複数のロータコアブロック部が、ロータコアブロック部の磁極の位置が互いにずれた３つ以上のロータコアブロック部を含むように構成することが可能なロータが望まれている。
【０００６】
この発明は、上記のような課題を解決するためになされたものであり、この発明の１つの目的は、ロータコアブロック部を製造するための金型が増加するのを抑制しながら、複数のロータコアブロック部が、ロータコアブロック部の磁極の位置が互いにずれた３つ以上のロータコアブロック部を含むように構成することが可能なロータを提供することである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、この発明の一の局面におけるロータは、軸方向に延びる第１キー溝と、軸方向に延びるとともに第１キー溝から周方向にずれた位置に形成された第２キー溝と、を含む、ロータシャフトと、軸方向に延びるとともに、第１キー溝または第２キー溝に係合するキー、および、永久磁石が配置される複数の磁石収容孔を有する複数のロータコアブロック部が、軸方向に積層されたロータコアと、を備え、複数のロータコアブロック部は、キーが第１キー溝と係合する第１ロータコアブロック部と、キーが第１キー溝と係合するとともに第１ロータコアブロック部を軸方向に裏返して配置され、周方向において第１ロータコアブロック部とはロータコアブロック部の永久磁石により形成される磁極の位置がずれた第２ロータコアブロック部と、キーが第２キー溝と係合し、周方向において第１ロータコアブロック部および第２ロータコアブロック部とは磁極の位置がずれた第３ロータコアブロック部と、を含む。
【０００８】
この発明の一の局面におけるロータは、上記のように、複数のロータコアブロック部は、キーが第１キー溝と係合する第１ロータコアブロック部と、キーが第１キー溝と係合するとともに第１ロータコアブロック部を軸方向に裏返して配置され、周方向において第１ロータコアブロック部とはロータコアブロック部の永久磁石により形成される磁極の位置がずれた第２ロータコアブロック部と、キーが第２キー溝と係合し、周方向において第１ロータコアブロック部および第２ロータコアブロック部とは磁極の位置がずれた第３ロータコアブロック部と、を含む。これにより、第１ロータコアブロック部、第２ロータコアブロック部および第３ロータコアブロック部により、同一形状のロータコアブロック部のみで、複数のロータコアブロック部が、ロータコアブロック部の磁極の位置が互いにずれた３つのロータコアブロック部を含むように構成することができる。その結果、ロータコアブロック部を製造するための金型が増加するのを抑制しながら、複数のロータコアブロック部が、ロータコアブロック部の磁極の位置が互いにずれた３つ以上のロータコアブロック部を含むように構成することができる。
【０００９】
上記一の局面によるロータにおいて、好ましくは、第１キー溝は、ロータシャフトにおいて、ロータシャフトの回転軸線に対して互いに対称に一対形成されており、第２キー溝は、ロータシャフトにおいて、回転軸線に対して互いに対称に一対形成されており、キーは、ロータコアブロック部において、回転軸線に対して互いに対称に一対形成されている。
【００１０】
このように構成すれば、ロータシャフトの第１キー溝と、第１ロータコアブロック部のキーとを、回転軸線に対して互いに対向する２箇所で係合させることができるので、ロータシャフトおよび第１ロータコアブロック部の回転時に、ロータシャフトの第１キー溝および第１ロータコアブロック部のキーに作用する負荷をバランスよく分散することができる。また、ロータシャフトの第１キー溝と、第２ロータコアブロック部のキーとを、回転軸線に対して互いに対向する２箇所で係合させることができるので、ロータシャフトおよび第２ロータコアブロック部の回転時に、ロータシャフトの第１キー溝および第２ロータコアブロック部のキーに作用する負荷をバランスよく分散することができる。また、ロータシャフトの第２キー溝と、第３ロータコアブロック部のキーとを、回転軸線に対して互いに対向する２箇所で係合させることができるので、ロータシャフトおよび第３ロータコアブロック部の回転時に、ロータシャフトの第２キー溝および第３ロータコアブロック部のキーに作用する負荷をバランスよく分散することができる。これらの結果、ロータシャフトおよびロータコアの回転時に、ロータシャフトの第１キー溝、ロータシャフトの第２キー溝、第１ロータコアブロック部のキー、第２ロータコアブロック部のキー、および、第３ロータコアブロック部のキーの各々に作用する負荷を低減することができる。
（【００１１】以降は省略されています）
