公開番号2025154967
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024058287
出願日2024-03-29
発明の名称ロータ
出願人株式会社アイシン
代理人個人
主分類H02K 1/276 20220101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】複数のロータコアブロック部が軸方向に積層された状態で、樹脂が到達しにくい部分が生じるのを抑制しながら、複数のロータコアブロック部の全ての、複数の磁石収容孔の各々の内部の永久磁石が配置されていない隙間の全体に渡って一括で樹脂を充填することが可能なロータを提供する。
【解決手段】このロータ100では、第1ロータコアブロック部11および第2ロータコアブロック部12の、互いにC方向に所定の角度だけずれた永久磁石20同士は、Z方向において互いに離間するように配置されている。そして、ロータ100は、Z方向において互いに離間するように配置された永久磁石20同士の間に充填された樹脂である磁石間樹脂充填部33を備える。

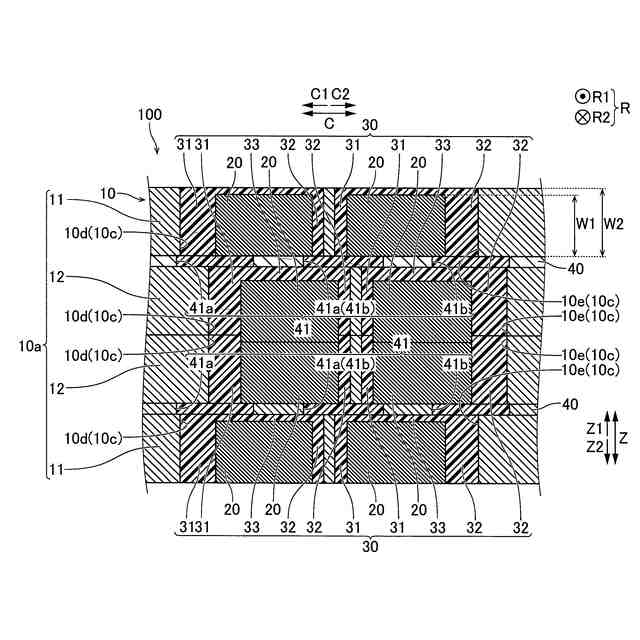

【選択図】図4
特許請求の範囲【請求項１】
複数の磁石収容孔を有する複数のロータコアブロック部が軸方向に積層されたロータコアと、
前記複数の磁石収容孔の各々の内部に配置され、磁極を形成する複数の永久磁石と、
前記複数のロータコアブロック部の各々の前記複数の磁石収容孔の各々の内部において、前記永久磁石に対して前記永久磁石の長手方向の一方側および他方側にそれぞれ充填された樹脂である一方側方充填樹脂部および他方側方充填樹脂部と、を備え、
前記複数のロータコアブロック部は、周方向において所定の角度だけ互いに前記ロータコアブロック部の前記磁極の位置がずれているとともに、前記軸方向において互いに隣り合うように配置された第１ロータコアブロック部および第２ロータコアブロック部を含み、
前記第１ロータコアブロック部および前記第２ロータコアブロック部の、互いに前記周方向に前記所定の角度だけずれた前記永久磁石同士は、前記軸方向から見て少なくとも一部がオーバラップするように配置されているとともに、前記軸方向において互いに離間するように配置されており、
前記軸方向において互いに離間するように配置された前記永久磁石同士の間に充填された前記樹脂である磁石間樹脂充填部をさらに備える、ロータ。
続きを表示（約 660 文字）【請求項２】
前記軸方向において前記第１ロータコアブロック部と前記第２ロータコアブロック部との間に配置され、前記第１ロータコアブロック部および前記第２ロータコアブロック部の互いに前記周方向に前記所定の角度だけずれた前記一方側方充填樹脂部同士および前記他方側方充填樹脂部同士を接続するように前記樹脂が充填された接続樹脂流路を含む、流路プレートをさらに備える、請求項１に記載のロータ。
【請求項３】
前記永久磁石の前記軸方向における大きさは、前記ロータコアブロック部の前記軸方向における大きさと等しく、
前記軸方向において前記第１ロータコアブロック部と前記第２ロータコアブロック部との間に配置され、前記第１ロータコアブロック部および前記第２ロータコアブロック部の互いに前記周方向に前記所定の角度だけずれた前記一方側方充填樹脂部同士、および、前記第１ロータコアブロック部および前記第２ロータコアブロック部の互いに前記周方向に前記所定の角度だけずれた前記他方側方充填樹脂部同士を接続するとともに、前記一方側方充填樹脂部同士が接続された部分と、互いに前記周方向に前記所定の角度だけずれた前記他方側方充填樹脂部同士が接続された部分とを接続して前記磁石間樹脂充填部を形成するように、前記樹脂が充填された接続樹脂流路を含む、流路プレートをさらに備える、請求項１に記載のロータ。
【請求項４】
前記接続樹脂流路は、前記磁極毎に、互いに連通しないように複数形成されている、請求項２に記載のロータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ロータに関する。
続きを表示（約 3,200 文字）【背景技術】
【０００２】
従来、複数のロータコアブロック部が軸方向に積層されたロータコアを備えるロータが知られている（たとえば、特許文献１参照）。
【０００３】
上記特許文献１には、複数の磁石収容孔を有する複数のロータコアブロック部が軸方向に積層されたロータコアと、複数の磁石収容孔の各々の内部に配置され、磁極を形成する複数の永久磁石と、複数のロータコアブロック部の各々の複数の磁石収容孔の各々の内部において、永久磁石に対して永久磁石の長手方向の一方側および他方側にそれぞれ充填された樹脂である一方側方充填樹脂部および他方側方充填樹脂部と、を備えるロータが開示されている。上記特許文献１に記載されているロータでは、複数のロータコアブロック部は、周方向において所定の角度だけ互いにロータコアブロック部の磁極の位置がずれているとともに、軸方向において互いに隣り合うように配置された第１ロータコアブロック部および第２ロータコアブロック部を含む。上記特許文献１に記載されているロータでは、第１ロータコアブロック部および第２ロータコアブロック部の、互いに周方向に所定の角度だけずれた永久磁石同士は、軸方向から見て少なくとも一部がオーバラップするように配置されているとともに、軸方向において互いに接触するように配置されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１６３７６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記特許文献１に記載されている従来のロータでは、第１ロータコアブロック部および第２ロータコアブロック部の、互いに周方向に所定の角度だけずれた永久磁石同士は、軸方向から見て少なくとも一部がオーバラップするように配置されているとともに、軸方向において互いに接触するように配置されている。したがって、第１ロータコアブロック部および第２ロータコアブロック部の互いに周方向に所定の角度だけずれた一方側方充填樹脂部同士、および、第１ロータコアブロック部および第２ロータコアブロック部の互いに周方向に所定の角度だけずれた他方側方充填樹脂部同士の少なくとも一方が接続されていない場合がある。この場合、複数のロータコアブロック部が軸方向に積層された状態で、第１ロータコアブロック部および第２ロータコアブロック部を含む複数のロータコアブロック部の全ての、複数の磁石収容孔の各々の内部の永久磁石が配置されていない隙間の全体に渡って一括で樹脂を充填する際に、樹脂が到達しにくい部分が生じやすい。このため、複数のロータコアブロック部が軸方向に積層された状態で、樹脂が到達しにくい部分が生じるのを抑制しながら、複数のロータコアブロック部の全ての、複数の磁石収容孔の各々の内部の永久磁石が配置されていない隙間の全体に渡って一括で樹脂を充填することが可能なロータが望まれている。
【０００６】
この発明は、上記のような課題を解決するためになされたものであり、この発明の１つの目的は、複数のロータコアブロック部が軸方向に積層された状態で、樹脂が到達しにくい部分が生じるのを抑制しながら、複数のロータコアブロック部の全ての、複数の磁石収容孔の各々の内部の永久磁石が配置されていない隙間の全体に渡って一括で樹脂を充填することが可能なロータを提供することである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、この発明の一の局面におけるロータは、複数の磁石収容孔を有する複数のロータコアブロック部が軸方向に積層されたロータコアと、複数の磁石収容孔の各々の内部に配置され、磁極を形成する複数の永久磁石と、複数のロータコアブロック部の各々の複数の磁石収容孔の各々の内部において、永久磁石に対して永久磁石の長手方向の一方側および他方側にそれぞれ充填された樹脂である一方側方充填樹脂部および他方側方充填樹脂部と、を備え、複数のロータコアブロック部は、周方向において所定の角度だけ互いにロータコアブロック部の磁極の位置がずれているとともに、軸方向において互いに隣り合うように配置された第１ロータコアブロック部および第２ロータコアブロック部を含み、第１ロータコアブロック部および第２ロータコアブロック部の、互いに周方向に所定の角度だけずれた永久磁石同士は、軸方向から見て少なくとも一部がオーバラップするように配置されているとともに、軸方向において互いに離間するように配置されており、軸方向において互いに離間するように配置された永久磁石同士の間に充填された樹脂である磁石間樹脂充填部をさらに備える。
【０００８】
この発明の一の局面におけるロータは、上記のように、第１ロータコアブロック部および第２ロータコアブロック部の、互いに周方向に所定の角度だけずれた永久磁石同士は、軸方向において互いに離間するように配置されており、軸方向において互いに離間するように配置された永久磁石同士の間に充填された樹脂である磁石間樹脂充填部をさらに備える。これにより、磁石間樹脂充填部を介して、第１ロータコアブロック部および第２ロータコアブロック部の互いに周方向に所定の角度だけずれた一方側方充填樹脂部同士、および、第１ロータコアブロック部および第２ロータコアブロック部の互いに周方向に所定の角度だけずれた他方側方充填樹脂部同士の少なくとも一方が接続されやすい。また、磁石間樹脂充填部を介して、第１ロータコアブロック部および第２ロータコアブロック部の互いに周方向に所定の角度だけずれた一方側方充填樹脂部同士、および、第１ロータコアブロック部および第２ロータコアブロック部の互いに周方向に所定の角度だけずれた他方側方充填樹脂部同士の少なくとも一方が接続されない場合でも、磁石間樹脂充填部を介して、互いに周方向に所定の角度だけずれた永久磁石にそれぞれ対応する、第１ロータコアブロック部の一方側方充填樹脂部と第２ロータコアブロック部の他方側方充填樹脂部とが、接続されやすいか、または、互いに周方向に所定の角度だけずれた永久磁石にそれぞれ対応する、第１ロータコアブロック部の他方側方充填樹脂部と第２ロータコアブロック部の一方側方充填樹脂部とが、接続されやすい。これらの結果、複数のロータコアブロック部が軸方向に積層された状態で、樹脂が到達しにくい部分が生じるのを抑制しながら、複数のロータコアブロック部の全ての、複数の磁石収容孔の各々の内部の永久磁石が配置されていない隙間の全体に渡って一括で樹脂を充填することができる。
【０００９】
上記一の局面によるロータにおいて、好ましくは、軸方向において第１ロータコアブロック部と第２ロータコアブロック部との間に配置され、第１ロータコアブロック部および第２ロータコアブロック部の互いに周方向に所定の角度だけずれた一方側方充填樹脂部同士および他方側方充填樹脂部同士を接続するように樹脂が充填された接続樹脂流路を含む、流路プレートをさらに備える。
【００１０】
このように構成すれば、流路プレートの接続樹脂流路を介して、第１ロータコアブロック部および第２ロータコアブロック部の互いに周方向に所定の角度だけずれた一方側方充填樹脂部同士および他方側方充填樹脂部同士を接続することができる。これにより、複数のロータコアブロック部が軸方向に積層された状態で、樹脂が到達しにくい部分が生じるのを確実に抑制しながら、第１ロータコアブロック部および第２ロータコアブロック部を含む複数のロータコアブロック部の全ての、複数の磁石収容孔の各々の内部の永久磁石が配置されていない隙間の全体に渡って一括で樹脂を充填することができる。
（【００１１】以降は省略されています）
