特許ウォッチ

公開番号2025170619
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075353
出願日2024-05-07
発明の名称模型用非接触電力供給システム
出願人京商株式会社
代理人個人
主分類H02J 50/90 20160101AFI20251112BHJP(電力の発電,変換,配電)
要約【課題】周辺への電磁波の影響を考慮しつつ給電性に優れた模型用非接触電力供給システムを提供すること。
【解決手段】本発明の一態様は、給電ベースから模型ケースに収容された模型に非接触で電力を供給する模型用電力供給システムであって、模型ケースは、ケース載置面と、ケース裏面と、を有するケース底部と、模型を固定する固定部と、を有し、給電ベースは、ベース載置面と、ベース裏面と、ケース底部の位置決め部と、を有するベース本体と、ベース本体に設けられる電力供給用の送信コイルと、を有し、模型は、送信コイルで発生する磁束を受ける受信コイルと、受信コイルで発生した誘導起電力によって動作する負荷部と、を有する電力消費部を有し、ベース本体は、ベース本体における固定部と重なる中央領域と、中央領域の外側の外周領域と、を有し、送信コイルは、外周領域において中央領域を中央として1つの渦巻状に設けられるコイル導体部を有する。

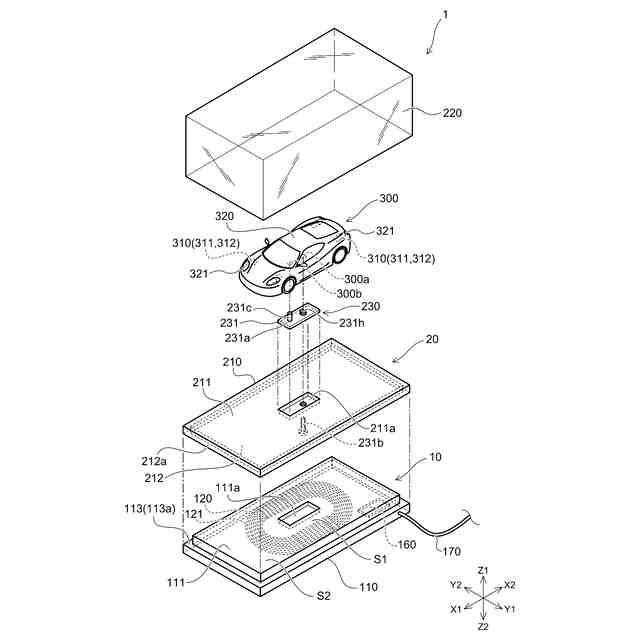

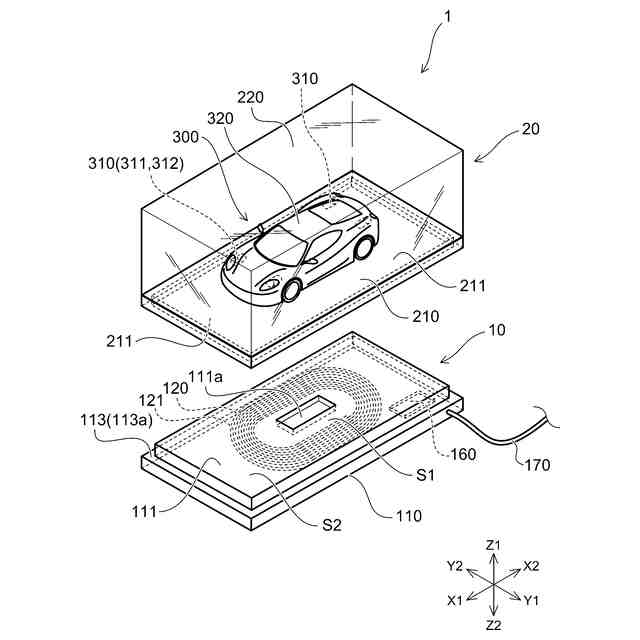

【選択図】図2
特許請求の範囲【請求項１】
給電ベースから模型ケースに収容された模型に非接触で電力を供給する模型用電力供給システムであって、
前記模型ケースは、
前記模型を載置するケース載置面と、前記ケース載置面の反対側であるケース裏面と、を有するケース底部と、
前記ケース載置面に略中央に設けられ、前記模型を固定する固定部と、を有し、

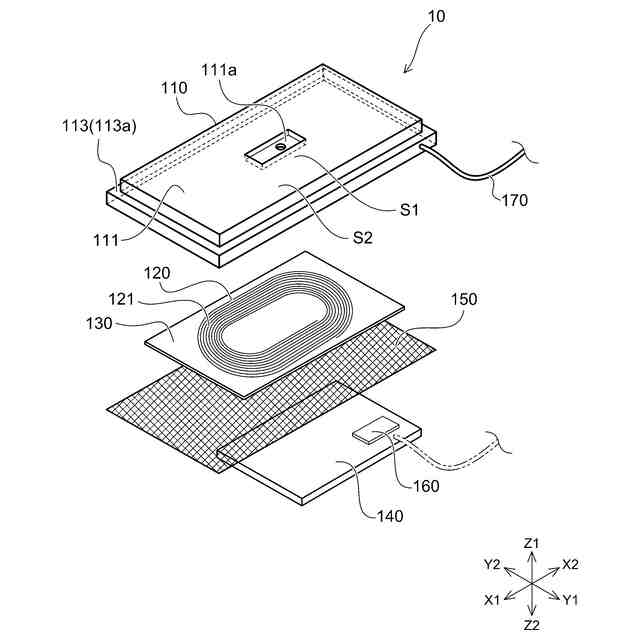

前記給電ベースは、
前記模型ケースの前記ケース底部が載置されるベース載置面と、前記ベース載置面の反対側であるベース裏面と、前記ベース載置面に前記ケース底部を載置する際の位置決めを行う位置決め部と、を有するベース本体と、
前記ベース本体に設けられる電力供給用の送信コイルと、を有し、
前記模型は、前記送信コイルで発生する磁束を受ける受信コイルと、前記受信コイルで発生した誘導起電力によって動作する負荷部と、を有する電力消費部を有し、
前記ベース本体は、前記ケース底部を前記ベース載置面に載置して前記位置決め部により前記ケース底部が位置決めされた状態で、前記ベース本体における前記固定部と重なる中央領域と、前記中央領域の外側の外周領域と、を有し、
前記送信コイルは、前記外周領域において前記中央領域を中央として１つの渦巻状に設けられるコイル導体部を有する、模型用非接触電力供給システム。
続きを表示（約 1,500 文字）【請求項２】
前記固定部は、前記模型と前記ケース底部とを連結する連結部材を有し、
前記ケース底部の前記ケース裏面の側は凹形状に設けられ、
前記ケース底部は、
前記ケース載置面の側に設けられ、前記連結部材を嵌合する連結凹部と、
前記ケース裏面において前記連結凹部の反対側に設けられる連結凸部と、を有し、
前記連結凸部の突出高さは、前記ケース裏面の側の凹形状の深さよりも低く、
前記ベース本体は、
前記ベース載置面の前記中央領域に設けられ、前記ケース底部を前記ベース載置面に載置することで前記連結凸部と嵌合するベース凹部を有し、
前記コイル導体部は、前記ベース凹部を中央として１つの渦巻状に設けられる、請求項１に記載の模型用非接触電力供給システム。
【請求項３】
前記位置決め部は、前記ベース本体の前記ベース載置面の外周に設けられ、前記ベース載置面から下がった段部を有し、
前記ケース底部を前記ベース載置面に載置すると、前記ケース底部の前記ケース裏面の側に突出する縁部が前記段部に嵌まるように構成される、請求項１または請求項２に記載の模型用非接触電力供給システム。
【請求項４】
前記ケース底部の縦横の外形サイズは、前記段部を含めた前記ベース本体の縦横の外形サイズと等しい、請求項３に記載の模型用非接触電力供給システム。
【請求項５】
前記給電ベースは、前記送信コイルへの通電を制御する制御部を有し、
前記制御部は、前記送信コイルへの通電時間が所定時間を経過した段階で前記送信コイルへの通電を停止する制御を行う、請求項１に記載の模型用非接触電力供給システム。
【請求項６】
前記制御部は、前記受信コイルが前記送信コイルに接近したことによる前記送信コイルの電流の変化に基づき前記所定時間の計数を開始する制御を行う、請求項５に記載の模型用非接触電力供給システム。
【請求項７】
前記給電ベースは、
前記送信コイルへの通電を制御する制御部と、
温度センサと、をさらに備え、
前記制御部は、前記温度センサによる検出値が予め設定された閾値を超えると前記送信コイルへの通電を停止する制御を行う、請求項１に記載の模型用非接触電力供給システム。
【請求項８】
模型ケースに収容された模型に非接触で電力を供給する模型用非接触給電ベースであって、
前記模型ケースのケース底部が載置されるベース載置面と、前記ベース載置面の反対側であるベース裏面と、前記ベース載置面に前記ケース底部を載置する際の位置決めを行う位置決め部と、を有するベース本体と、
前記ベース本体に設けられる電力供給用の送信コイルと、
を備え、
前記ベース本体は、前記模型ケースに設けられたケース凸部と嵌合するベース凹部を有する中央領域と、前記中央領域の外側の外周領域と、を有し、
前記送信コイルは、前記外周領域において前記中央領域を中央として１つの渦巻き状に設けられるコイル導体部を有する、模型用非接触給電ベース。
【請求項９】
前記送信コイルへの通電を制御する制御部をさらに備え、
前記制御部は、前記送信コイルへの通電時間が所定時間を経過した段階で前記送信コイルへの通電を停止する制御を行う、請求項８に記載の模型用非接触給電ベース。
【請求項１０】
前記制御部は、前記送信コイルの電流の変化に基づき前記所定時間の計数を開始する制御を行う、請求項９に記載の模型用非接触給電ベース。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、自動車などの模型に非接触で電力を供給する模型用非接触電力供給システム、模型用非接触給電ベースおよび模型に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
模型に非接触で電力を供給する技術として、特許文献１には、１つの給電装置からの電力の供給範囲の拡大、複数の負荷の同時作動、負荷の配置の随時変更が可能な非接触給電システム及びそれを用いたジオラマが開示される。
【０００３】
また、特許文献２には、例えば、磁界共鳴や電界共鳴などの共鳴現象を用いて電力を給電する非接触給電システム、当該システムで用いられる装置、当該システムや当該装置で用いられる非接触給電方法が開示される。
【０００４】
また、特許文献３には、遊技体の動きを制限することなく、かつ、他の回路に影響を及ぼすことなく充電することができ、メンテナンスも容易な遊技体、遊技装置及び遊技システムが開示される。
【０００５】
また、特許文献４には、各グループに属する複数の機器が、グループ毎に他のグループに属する複数の機器とは異なる動作を同期して動作制御させることを安価にかつ容易に行える非接触給電システムが開示される。
【先行技術文献】
【特許文献】
【０００６】
特開２０１５－００６１１４号公報
特開２０１１－０３０３１７号公報
特開２００５－３３４０２３号公報
特開２０１１－０５０１６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
模型などに非接触で電力を供給して電灯などを点灯させる場合、電力を送受可能なエリアの設定が重要となる。すなわち、電力の送受可能なエリアが狭いと模型の設置範囲が制約されてしまう。一方、電力の送受可能なエリアが広いと不必要に周辺へ電磁波が漏れてしまい、周辺機器への影響が懸念される。
【０００８】
本発明は、模型に非接触で電力を供給するシステムにおいて、周辺への電磁波の影響を考慮しつつ給電性に優れた模型用非接触電力供給システム、模型用非接触給電ベースおよび模型を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の一態様は、模型用非接触給電ベースから模型ケースに収容された模型に非接触で電力を供給する模型用電力供給システムであって、模型ケースは、模型を載置するケース載置面と、ケース載置面の反対側であるケース裏面と、を有するケース底部と、ケース載置面に略中央に設けられ、模型を固定する固定部と、を有し、模型用非接触給電ベースは、模型ケースのケース底部が載置されるベース載置面と、ベース載置面の反対側であるベース裏面と、ベース載置面にケース底部を載置する際の位置決めを行う位置決め部と、を有するベース本体と、ベース本体に設けられる電力供給用の送信コイルと、を有し、模型は、送信コイルで発生する磁束を受ける受信コイルと、受信コイルで発生した誘導起電力によって動作する負荷部と、を有する電力消費部を有し、ベース本体は、ケース底部をベース載置面に載置して位置決め部によりケース底部が位置決めされた状態で、ベース本体における固定部と重なる中央領域と、中央領域の外側の外周領域と、を有し、送信コイルは、外周領域において中央領域を中央として１つの渦巻状に設けられるコイル導体部を有する。
【００１０】

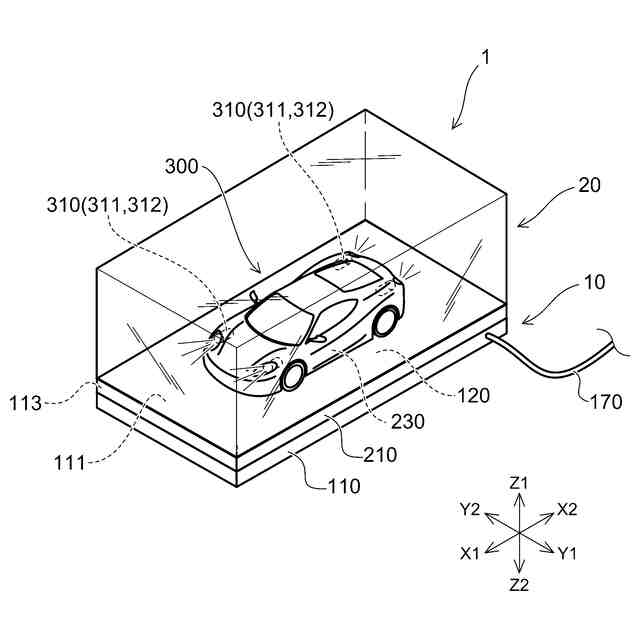

このような構成によれば、模型を収容した模型ケースを模型用非接触給電ベースのベース載置面に載置することで、模型ケースに模型を収容したまま模型ケース内の模型に電力が供給される。模型は固定部によって模型ケースの所定位置に固定されており、模型用非接触給電ベースには模型ケースを位置決めする位置決め部が設けられているため、模型ケースを模型用非接触給電ベースに載置して位置決め部によって位置決めするだけで、模型用非接触給電ベースの送信コイルで発生する磁束の領域内に模型側の受信コイルが位置することになり、狭い給電範囲であっても確実な給電が行われる。
（【００１１】以降は省略されています）
