公開番号2025152579
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054534
出願日2024-03-28
発明の名称充電装置
出願人株式会社ダイヘン
代理人個人,個人
主分類H02J 7/00 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】充電プラグを容易に移動させることが可能な充電装置を提供する。

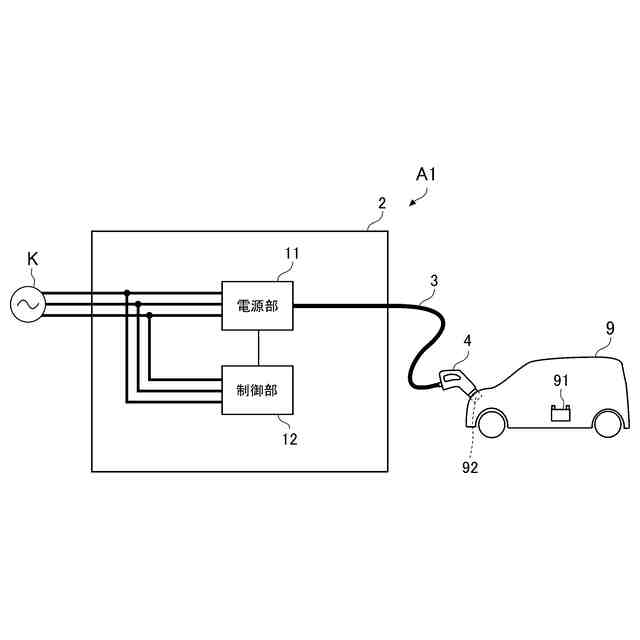

【解決手段】充電装置A1は、蓄電池91の電力で電動機を駆動して移動する電気自動車9の蓄電池91を充電する。充電装置A1は、蓄電池91の充電用の電力を出力する電源部と、電源部が収容される本体部2と、電気自動車9に接続されて、電源部が出力する電力を電気自動車9に供給する充電プラグ4と、電源部が出力する電力を充電プラグ4に供給する充電ケーブル3と、充電ケーブル3を支持する支持構造体5と、を備える。支持構造体5は、本体部2から離れる方向および前記本体部に近づく方向に移動可能な先端部520を含むアーム52を有する。アーム52は、先端部520の移動に応じて相互に回動可能な複数のリンク部521を含み、且つ複数のリンク部521の相互回動により屈伸する。
【選択図】図3
特許請求の範囲【請求項１】
蓄電池の電力で電動機を駆動して移動する電気移動体の前記蓄電池を充電する充電装置であって、
前記蓄電池の充電用の電力を出力する電源部と、
前記電源部が収容される本体部と、
前記電気移動体に接続されて、前記電源部が出力する電力を当該電気移動体に供給する充電プラグと、
前記電源部が出力する電力を前記充電プラグに供給する充電ケーブルと、
前記充電ケーブルを支持する支持構造体と、
を備え、
前記支持構造体は、前記本体部から離れる方向および前記本体部に近づく方向に移動可能な先端部を含むアームを有し、
前記アームは、前記先端部の移動に応じて相互に回動可能な複数のリンク部を含み、且つ前記複数のリンク部の相互回動により屈伸する、充電装置。
続きを表示（約 560 文字）【請求項２】
前記複数のリンク部は、前記本体部に支持される基端リンクと、前記先端部を有する先端リンクとを含み、
前記アームは、前記基端リンクと前記先端リンクとを回動可能に連結するジョイント部を含む、請求項１に記載の充電装置。
【請求項３】
前記複数のリンク部は、前記本体部に支持される基端リンクと、前記先端部を有する先端リンクと、前記基端リンクと前記先端リンクとの間に介在する２つの中間リンクと、を含み、
前記アームは、前記基端リンクと前記２つの中間リンクの一方とを回動可能に連結する第１ジョイント部と、前記２つの中間リンクの他方と前記先端リンクとを回動可能に連結する第２ジョイント部と、前記２つの中間リンク同士を回動可能に連結する第３ジョイント部と、を含む、請求項１に記載の充電装置。
【請求項４】
前記支持構造体は、各々が前記アームに支持されつつ前記充電ケーブルの一部を固定された複数の支持具を含み、
前記複数の支持具は、前記先端部に取り付けられた先端支持具を含み、
前記充電ケーブルは、前記充電プラグまで所定の長さを保持した状態で前記先端支持具に固定されつつ、前記複数の支持具間で撓んでいる、請求項１ないし請求項３のいずれかに記載の充電装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電気移動体の蓄電池を充電する充電装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、電気自動車などの電気移動体の普及に伴い、電気移動体の蓄電池を充電する充電装置の整備が進んでいる。例えば、特許文献１には、従来の充電装置の一例が開示されている。特許文献１に記載の充電装置において、電気自動車の二次電池（蓄電池）への充電を行うときには、充電ケーブルの先端の充電コネクタ（充電プラグ）を電気自動車の充電ポートに接続する。一方、電気自動車の二次電池への充電を行わないときには、充電コネクタ（充電プラグ）および充電ケーブルは、コネクタ保持装置に保持されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２４４８０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記充電ポートの位置は、全ての電気自動車で同じではなく、車体の前方に配置される場合や車体の後方に配置される場合などで、異なることがある。そのため、充電装置の位置と充電ポートの位置とが離れている場合、充電ポートに充電プラグを接続するには、充電ケーブルを引っ張りながら、電気自動車の周囲に沿って、充電ケーブルを引き回す必要がある。また、電気自動車の充電完了後に、充電プラグおよび充電ケーブルをコネクタ保持装置に収納する際には、充電ケーブルを引っ張りながら、充電ケーブルをケーブルフック（特許文献１のケーブル保持部）に巻き付ける必要がある。充電ケーブルは、太くて重たいものがあるため、充電装置の利用者は、充電プラグの移動において、充電ケーブルの引き出しや巻き付けに、労力が必要となる。
【０００５】
本開示は、上記事情に鑑みて考え出されたものであり、その目的は、充電プラグを容易に移動させることが可能な充電装置を提供することにある。
【課題を解決するための手段】
【０００６】
本開示によって提供される充電装置は、蓄電池の電力で電動機を駆動して移動する電気移動体の前記蓄電池を充電する充電装置であって、前記蓄電池の充電用の電力を出力する電源部と、前記電源部が収容される本体部と、前記電気移動体に接続されて、前記電源部が出力する電力を当該電気移動体に供給する充電プラグと、前記電源部が出力する電力を前記充電プラグに供給する充電ケーブルと、前記充電ケーブルを支持する支持構造体と、
を備え、前記支持構造体は、前記本体部から離れる方向および前記本体部に近づく方向に移動可能な先端部を含むアームを有し、前記アームは、前記先端部の移動に応じて相互に回動可能な複数のリンク部を含み、且つ前記複数のリンク部の相互回動により屈伸する。
【０００７】

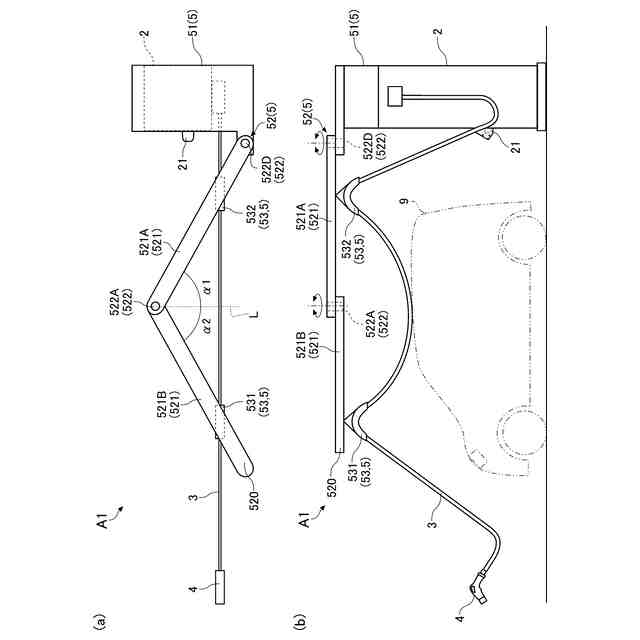

前記充電装置の好ましい実施の形態において、前記複数のリンク部は、前記本体部に支持される基端リンクと、前記先端部を有する先端リンクとを含み、前記アームは、前記基端リンクと前記先端リンクとを回動可能に連結するジョイント部を含む。
【０００８】

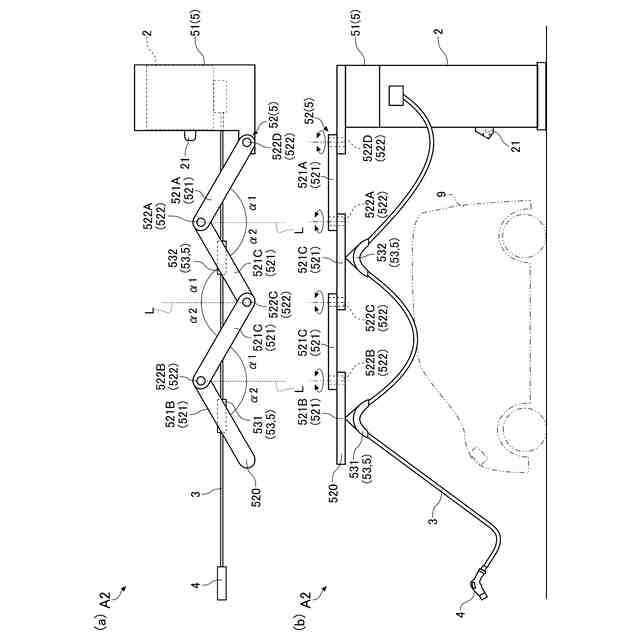

前記充電装置の好ましい実施の形態において、前記複数のリンク部は、前記本体部に支持される基端リンクと、前記先端部を有する先端リンクと、前記基端リンクと前記先端リンクとの間に介在する２つの中間リンクと、を含み、前記アームは、前記基端リンクと前記２つの中間リンクの一方とを回動可能に連結する第１ジョイント部と、前記２つの中間リンクの他方と前記先端リンクとを回動可能に連結する第２ジョイント部と、前記２つの中間リンク同士を回動可能に連結する第３ジョイント部と、を含む。
【０００９】
前記充電装置の好ましい実施の形態において、前記支持構造体は、各々が前記アームに支持されつつ前記充電ケーブルの一部を固定された複数の支持具を含み、前記複数の支持具は、前記先端部に取り付けられた先端支持具を含み、前記充電ケーブルは、前記充電プラグまで所定の長さを保持した状態で前記先端支持具に固定されつつ、前記複数の支持具間で撓んでいる。
【発明の効果】
【００１０】

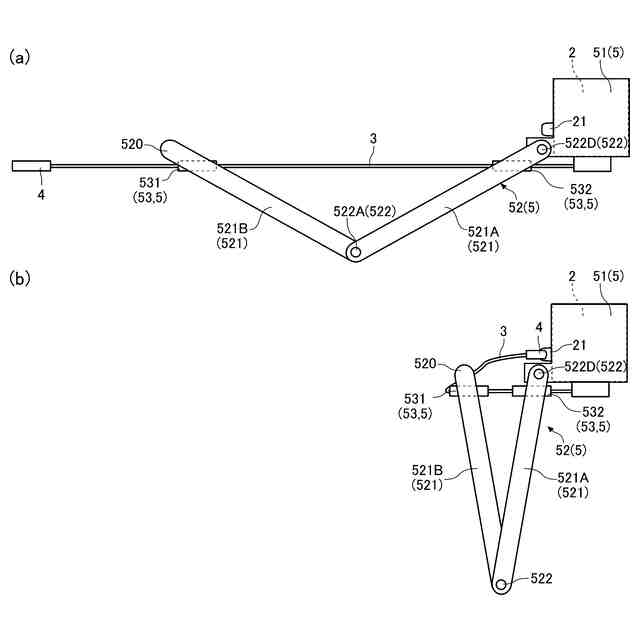

本開示の充電装置では、アームの伸長により先端部が本体部から離れる方向に移動し、この先端部の移動に伴い、充電ケーブルが引き出される。そのため、充電装置の利用者は、充電プラグを本体部から離れる方向に容易に移動させることが可能となる。また、アームの屈曲により先端部が本体部に近づく方向に移動し、この先端部の移動に伴い、充電ケーブルが引き戻される。そのため、充電装置の利用者は、充電プラグを本体部に近づく方向に容易に移動させることが可能となる。したがって、本開示の充電装置によれば、充電プラグを容易に移動させることが可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
