公開番号2025154293
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057210
出願日2024-03-29
発明の名称変圧器組立装置
出願人株式会社ダイヘン
代理人個人,個人
主分類H01F 41/02 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】より簡単な構成にて、変圧器の生産工程を自動化できる変圧器組立装置を提供する。
【解決手段】周方向にて両端部1121,1122が重畳する複数の円筒形状体が径方向に重なる鉄心が、隣り合う一対のコイル200に挿通されている変圧器を組み立てる変圧器組立装置であって、各コイル200の内側を移動し、前記鉄心の前記コイル200への挿通を案内する案内部材30を備える。
【選択図】図6
特許請求の範囲【請求項１】
周方向にて両端部が重畳する複数の円筒形状体が径方向に重なる鉄心が、隣り合う一対のコイルに挿通されている変圧器を組み立てる変圧器組立装置であって、
各コイルの内側を移動し、前記鉄心の前記コイルへの挿通を案内する案内部材を備える変圧器組立装置。
続きを表示（約 610 文字）【請求項２】
前記案内部材は、夫々、各コイルに挿脱される２つのガイド部を有し、
前記２つのガイド部が、前記コイルへの挿通前の前記鉄心の各円筒形状体の両端部を相互離隔された状態に保持する請求項１に記載の変圧器組立装置。
【請求項３】
各ガイド部は、前記コイルの軸長方向に延びる長方形板形状であり、
前記２つのガイド部は対向配置されている請求項２に記載の変圧器組立装置。
【請求項４】
所定の単位数の円筒形状体を保持し、前記一対のコイルの上方から下降して前記コイルに挿通させる保持部材を備えており、
前記保持部材の下降時に、前記２つのガイド部が前記円筒形状体の両端部を離隔保持した状態にて下降する請求項２に記載の変圧器組立装置。
【請求項５】
前記単位数の円筒形状体の前記コイルへの挿通が完了した場合、前記２つのガイド部を下降させて前記単位数の円筒形状体から離隔させる制御部を備え、
前記単位数の円筒形状体では、各円筒形状体の両端部の重畳部が周方向の一向きにずれており、
各円筒形状体の重畳する両端部のうちの内側端部が一方のガイド部によって保持され、外側端部が他方のガイド部によって保持され、
前記制御部は、前記一方のガイド部を前記他方のガイド部よりも先に前記単位数の円筒形状体から離隔させる請求項４に記載の変圧器組立装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、変圧器組立装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
変圧器の生産工程は、例えば、重なり合う両端部を有する複数の円筒形状体を径方向に重畳させてなる鉄心を、前記両端部が互いに離隔するようにして開放させた状態で、軸長方向が平行である隣り合う一対のコイルに挿通させる工程を含む（特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－１３５０５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したような、鉄心の前記コイルへの挿通工程は、複数の作業者の協業が必要な作業であって生産性が悪く、手作業であることから、作業者の熟練度等によって品質にバラツキが生じ得るという問題があった。
【０００５】
これに対して、特許文献１では、変圧器の生産工程における自動化について開示しているものの、鉄心の前記コイルへの挿通前と、鉄心の前記コイルへの挿通後とで、夫々異なる複数の補助治具が用いられており、複雑な構成であるうえに、補助治具の操作も複雑である。
【０００６】
本発明は斯かる事情に鑑みてなされたものであり、より簡単な構成にて、変圧器の生産工程を自動化できる変圧器組立装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明に係る変圧器組立装置は、周方向にて両端部が重畳する複数の円筒形状体が径方向に重なる鉄心が、隣り合う一対のコイルに挿通されている変圧器を組み立てる変圧器組立装置であって、各コイルの内側を移動し、前記鉄心の前記コイルへの挿通を案内する案内部材を備える。
【発明の効果】
【０００８】
本発明によれば、より簡単な構成にて、変圧器の生産工程を自動化できる変圧器組立装置を提供できる。
【図面の簡単な説明】
【０００９】

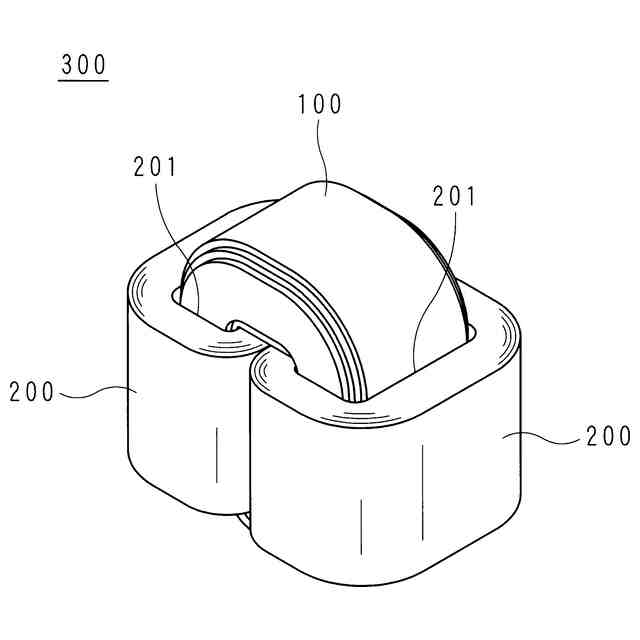

変圧器の一例を示す斜視図である。

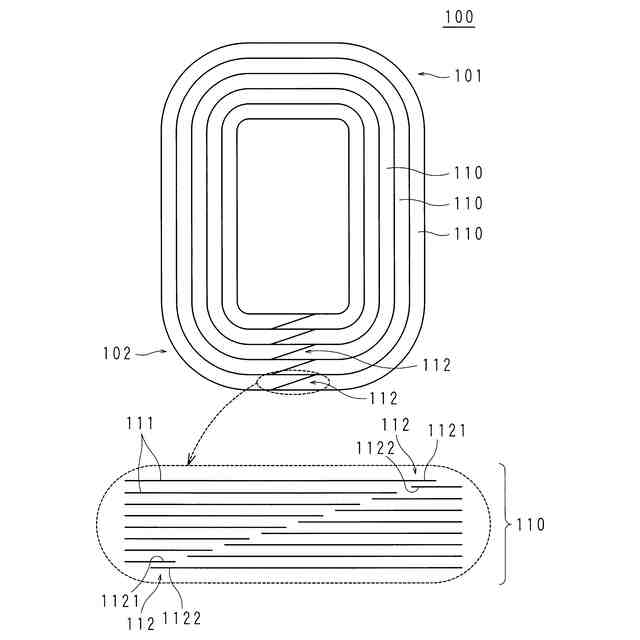

巻鉄心の構成を示す概略的側面図である。
本実施形態に係る変圧器組立装置の斜視図である。
本実施形態に係る変圧器組立装置の正面図である。

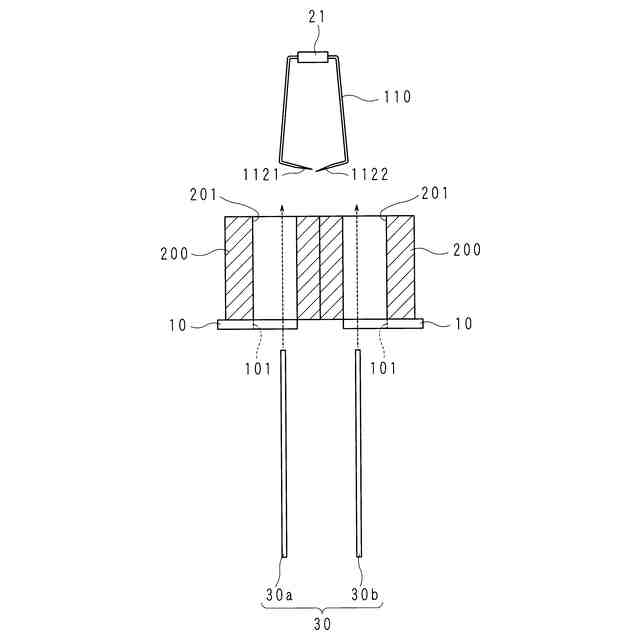

本実施形態に係る変圧器組立装置の要部を概略的に示す模式図である。

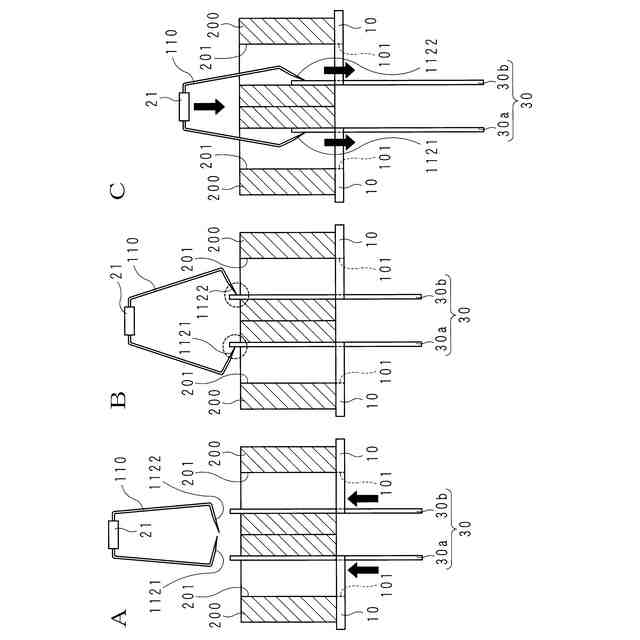

本実施形態に係る変圧器組立装置における、巻鉄心のコイルへの組み込み作業を説明する説明図である。

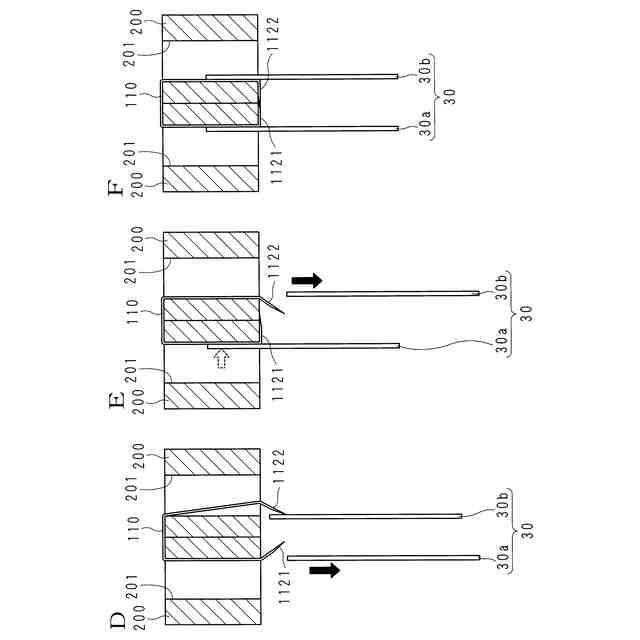

本実施形態に係る変圧器組立装置における、巻鉄心のコイルへの組み込み作業を説明する説明図である。
【発明を実施するための形態】
【００１０】
以下、本発明をその実施の形態を示す図面に基づいて説明する。
（【００１１】以降は省略されています）
