公開番号2025160689
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063406
出願日2024-04-10
発明の名称熱加工用電源装置
出願人株式会社ダイヘン
代理人個人,個人
主分類B23K 9/10 20060101AFI20251016BHJP(工作機械;他に分類されない金属加工)
要約【課題】作業に熟練していない者に対しての操作性が向上され、かつ、熟練者に対しての操作性も抑制されない熱加工用電源装置を提供する。

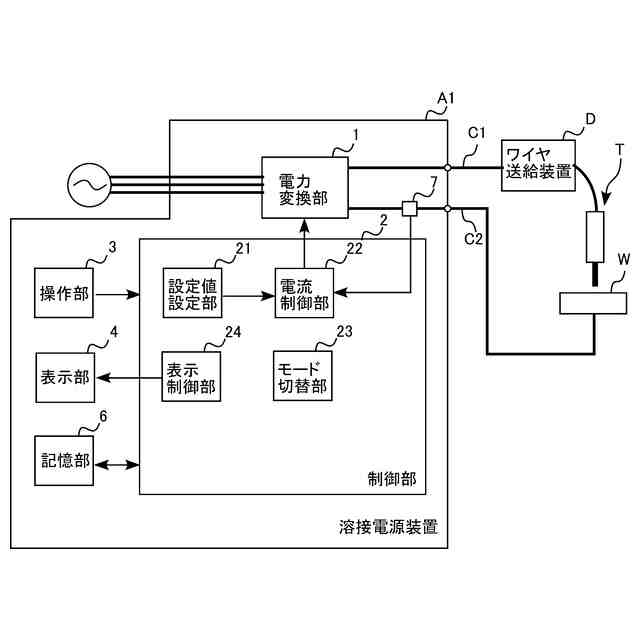

【解決手段】溶接電源装置A1において、電力変換部1と、電力変換部1を制御する制御部2と、表示装置の画面に情報を表示する表示部4と、を備えた。制御部2は、溶接に関する複数のパラメータが配置されたパラメータ表示画面を、表示部4に表示させる表示制御部24と、簡易モードと熟練者用モードとを切り替えるモード切替部23と、を備えている。複数のパラメータは、複数の必須パラメータと複数の付加パラメータとを含んでいる。表示制御部24は、簡易モードの場合、複数の必須パラメータだけが配置された第1画面9bをパラメータ表示画面として表示させ、熟練者モードの場合、複数の必須パラメータおよび複数の付加パラメータが配置された第2画面9aをパラメータ表示画面として表示させる。
【選択図】図2
特許請求の範囲【請求項１】
入力された電力を熱加工用の電力に変換する電力変換部と、
前記電力変換部を制御する制御部と、
表示装置を有し、かつ、当該表示装置の画面に情報を表示する表示部と、
を備え、
前記制御部は、
熱加工に関する複数のパラメータが配置されたパラメータ表示画面を、前記表示部に表示させる表示制御部と、
第１モードと第２モードとを切り替えるモード切替部と、
を備え、
前記複数のパラメータは、複数の必須パラメータと複数の付加パラメータとを含み、
前記表示制御部は、

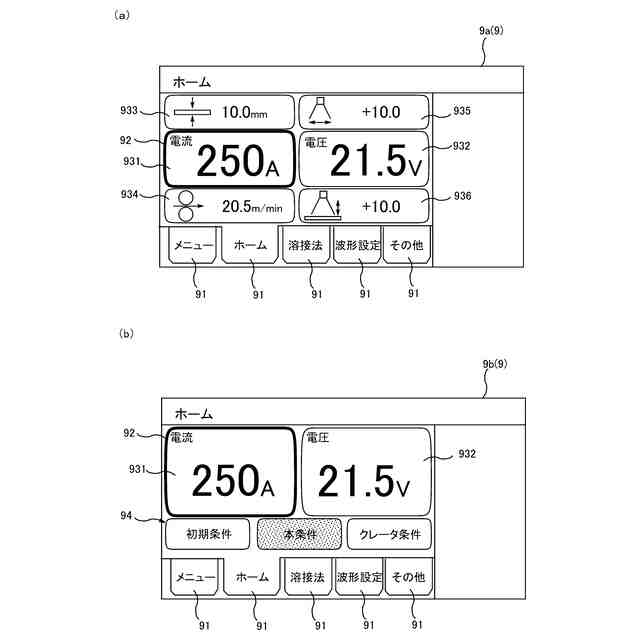

前記第１モードに切り替えられている場合、前記複数の必須パラメータだけが配置された第１画面を、前記パラメータ表示画面として表示させ、
前記第２モードに切り替えられている場合、前記複数の必須パラメータおよび前記複数の付加パラメータが配置された第２画面を、前記パラメータ表示画面として表示させる、
熱加工用電源装置。
続きを表示（約 400 文字）【請求項２】
前記複数のパラメータはいずれも、前記第１モードであっても前記第２モードであっても、変更可能である、
請求項１に記載の熱加工用電源装置。
【請求項３】
前記第１画面は、熱加工の初期段階、本加工段階、および終了段階のそれぞれにおける、複数の必須パラメータを切り替えて表示可能である、
請求項１に記載の熱加工用電源装置。
【請求項４】
溶接ワイヤの先端を電極として溶接を行う構成において、
前記複数の必須パラメータは、前記電力変換部が出力する溶接電圧の設定値および溶接電流の設定値を含み、
前記複数の付加パラメータは、被加工物の板厚の設定値、発生させるアークの長さの設定値、アーク特性の設定値、および、前記溶接ワイヤの送給速度の設定値を含んでいる、
請求項１ないし３のいずれかに記載の熱加工用電源装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱加工用電源装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、トーチの電極の先端と被加工物との間にアークを発生させて、被加工物の溶接または切断などの熱加工を行う熱加工用電源装置が知られている。熱加工用電源装置において、作業者は、様々なパラメータを設定する必要がある。例えば、溶接を行うための溶接電源装置においては、溶接電圧および溶接電流などのパラメータが設定され、パラメータの現在の設定値が表示手段に表示される。作業者は、表示手段に表示された設定値を、操作手段を操作することで変更できる。近年の溶接電源装置においては、表示手段として液晶ディスプレイなどの表示装置が設けられている。表示装置は、画面上に多くのパラメータを同時に表示することが可能である。特許文献１には、プロセッサ１１が、編集可能なワークリスト編集画面ＳＣ１を生成して表示部１３に出力し、作業者操作に基づく編集操作を受け付ける溶接機が開示されている。ワークリスト編集画面ＳＣ１には、溶接指令値、母材の材質、板厚、ワイヤ情報、継手、溶接法、および波形等の多数のパラメータが表示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７３４９６１０号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
表示装置の画面上に表示された多数のパラメータは、すべてを調整する必要はない。しかし、作業に熟練していない者は、どのパラメータの調整が必要であるかを容易に認識できない。
【０００５】
本発明は上記した事情のもとで考え出されたものであって、作業に熟練していない者に対しての操作性が向上され、かつ、熟練者に対しての操作性も抑制されない熱加工用電源装置を提供することをその目的としている。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明では、次の技術的手段を講じている。
【０００７】
本発明に係る熱加工用電源装置は、入力された電力を熱加工用の電力に変換する電力変換部と、前記電力変換部を制御する制御部と、表示装置を有し、かつ、当該表示装置の画面に情報を表示する表示部と、を備え、前記制御部は、熱加工に関する複数のパラメータが配置されたパラメータ表示画面を、前記表示部に表示させる表示制御部と、第１モードと第２モードとを切り替えるモード切替部と、を備え、前記複数のパラメータは、複数の必須パラメータと複数の付加パラメータとを含み、前記表示制御部は、前記第１モードに切り替えられている場合、前記複数の必須パラメータだけが配置された第１画面を、前記パラメータ表示画面として表示させ、前記第２モードに切り替えられている場合、前記複数の必須パラメータおよび前記複数の付加パラメータが配置された第２画面を、前記パラメータ表示画面として表示させる。
【０００８】
本発明の好ましい実施の形態においては、前記複数のパラメータはいずれも、前記第１モードであっても前記第２モードであっても、変更可能である。
【０００９】
本発明の好ましい実施の形態においては、前記第１画面は、熱加工の初期段階、本加工段階、および終了段階のそれぞれにおける、複数の必須パラメータを切り替えて表示可能である。
【００１０】
本発明の好ましい実施の形態においては、溶接ワイヤの先端を電極として溶接を行う構成において、前記複数の必須パラメータは、前記電力変換部が出力する溶接電圧の設定値および溶接電流の設定値を含み、前記複数の付加パラメータは、被加工物の板厚の設定値、発生させるアークの長さの設定値、アーク特性の設定値、および、前記溶接ワイヤの送給速度の設定値を含んでいる。
【発明の効果】
（【００１１】以降は省略されています）
