特許ウォッチ

公開番号2025165214
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024069185
出願日2024-04-22
発明の名称配膳治具
出願人ダイニチ工業株式会社
代理人
主分類B23P 19/00 20060101AFI20251027BHJP(工作機械;他に分類されない金属加工)
要約【課題】複数の曲げや凹凸を有するような形状の部品であっても識別を確実に行える配膳治具を提供すること。
【解決手段】形状が異なる複数の部品から特定部品1を識別する識別部11と、識別部11が上面に設けられる基台12と、を有する配膳治具10であって、識別部11は特定部品1以外の部品と干渉する位置に設けられる複数の凸部7を有し、これらの凸部7は互いに間隔をあけて配置されている。これにより、特定部品1を複数の凸部7と合わせるだけで配膳治具10に取り付けることができるので、特定部品1が複数の曲げや凹凸を有するような形状であっても寸法公差に関係なく確実に識別できる。
【選択図】図1
特許請求の範囲【請求項１】
形状が異なる複数の部品から特定部品を識別する識別部と、
前記識別部が上面に設けられる基台と、を有する配膳治具であって、
前記識別部は、前記特定部品以外の部品と干渉する位置に設けられる複数の凸部を有し、
前記凸部は、互いに間隔をあけて配置される配膳治具。
続きを表示（約 830 文字）【請求項２】
前記凸部は、少なくとも１つが前記基台に対して着脱自在である請求項１記載の配膳治具。
【請求項３】
前記部品は配管を接続するクイックファスナであって、前記配管の外周を挟持する一対の挟持部と、前記挟持部の一端同士を接続する連結部を有し、
前記凸部は、前記連結部の位置に設けられる第一凸部を含んでいる請求項２記載の配膳治具。
【請求項４】
前記部品は配管を接続するクイックファスナであって、前記配管の外周を挟持する一対の挟持部と、前記挟持部の一端同士を接続する連結部を有し、
前記凸部は、前記挟持部の位置に設けられる第二凸部を含んでいる請求項２記載の配膳治具。
【請求項５】
前記部品は配管を接続するクイックファスナであって、前記配管の外周を挟持する一対の挟持部と、前記挟持部の一端同士を接続する連結部を有し、
前記凸部は、
前記連結部の位置に設けられる第一凸部と、
前記挟持部の位置に設けられる第二凸部と、を含んでいる
請求項２記載の配膳治具。
【請求項６】
前記クイックファスナは、前記挟持部の他端から延びる脚部を有し、
前記凸部は、前記脚部の位置に設けられる第三凸部を含んでいる請求項５記載の配膳治具。
【請求項７】
前記識別部は、前記第一凸部を有する第一識別パーツと前記第二凸部を有する第二識別パーツを有し、
前記第一識別パーツと第二識別パーツには、同形状の取付部が設けられており、
前記基台は正方形で、周縁に前記取付部を取り付け可能な被取付部を複数有し、
前記被取付部は、前記基台の各辺の同じ位置に設けられている請求項５記載の配膳治具。
【請求項８】
請求項１から７のいずれかに記載の配膳治具を複数備え、
前記配膳治具同士は連結自在である配膳ユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、組立に使用される部品を組立作業者へ供給する際に用いられる配膳治具に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
製品の組立では多くの部品が使用され、その部品の中には形状が似ていて見分けるのが難しいものがある。生産現場では、組立時に形状が似た部品を取り違えないように、組立作業者へ必要な部品（特定部品）を供給する配膳作業が行われることがある。
【０００３】
例えば特許文献１では、配膳作業に配膳トレー（配膳治具）を用いており、配膳トレーには部品の種類に対応した形状の収容部が設けられている。収容部は部品が収容される凹部であり、配膳作業者は収容部に部品を収めて組立作業者に供給する。
【先行技術文献】
【特許文献】
【０００４】
ＷＯ２０１７/１４９６２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、一般に部品には寸法公差が定められており、同じ部品であっても１つ１つの形状は若干異なる。そのため、複数の曲げや凹凸を有するような形状の部品では、部品全体を凹部に収めにくく、特定部品であるにもかかわらず凹部に嵌らないことがある。また、寸法公差を考慮して凹部を広めに設けると、誤った部品が配膳されてしまう可能性がある。よって、このような形状の部品であっても確実に識別できるようにするために、配膳治具の構造には改善の余地がある。
【０００６】
本発明は、上記課題を解決するためのもので、複数の曲げや凹凸を有するような形状の部品であっても特定部品の識別を確実に行える配膳治具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、
形状が異なる複数の部品から特定部品を識別する識別部と、
前記識別部が上面に設けられる基台と、を有する配膳治具であって、
前記識別部は、前記特定部品以外の部品と干渉する位置に設けられる複数の凸部を有し、
前記凸部は、互いに間隔をあけて配置される配膳治具である。
【発明の効果】
【０００８】
上述のように構成することにより、複数の曲げや凹凸を有するような形状の部品であっても特定部品の識別を確実に行うことができる。
【図面の簡単な説明】
【０００９】

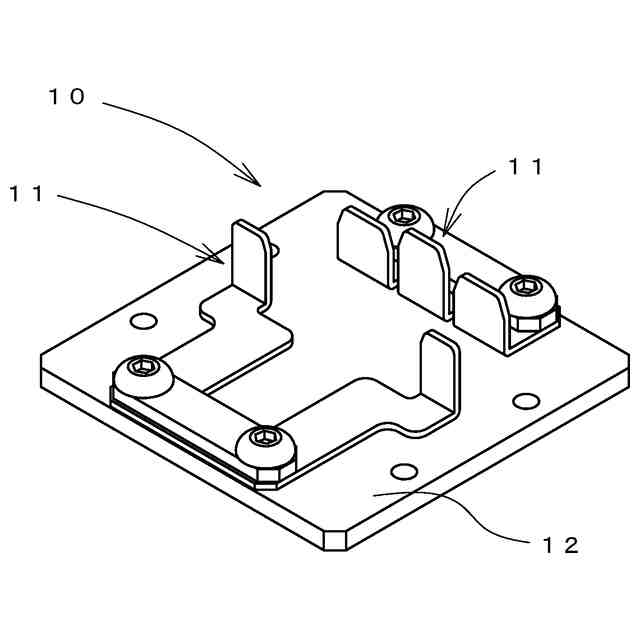

第１実施形態の配膳治具の斜視図である。

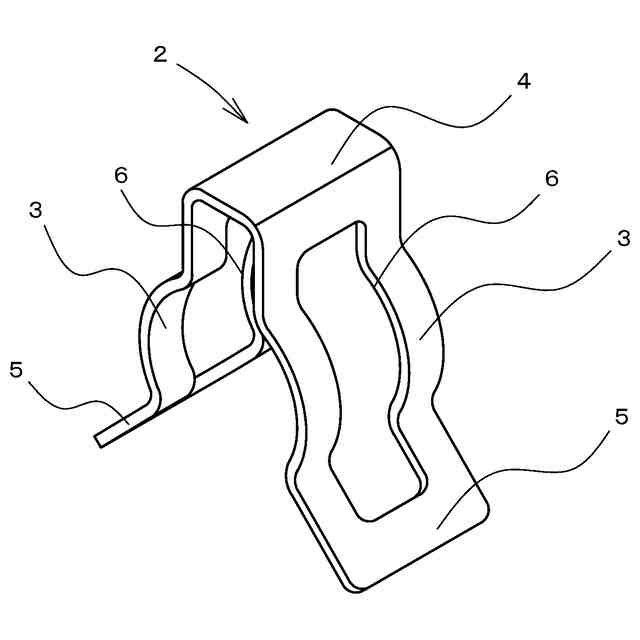

クイックファスナの斜視図である。

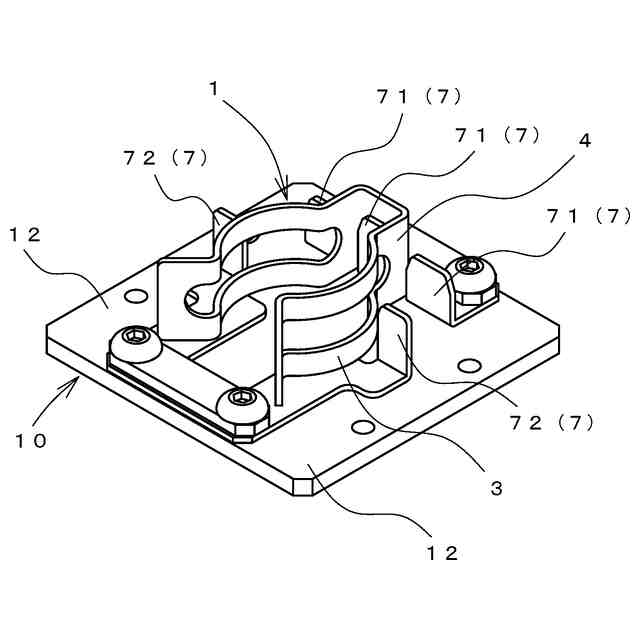

第１実施形態の配膳治具に特定部品を取り付けた状態の斜視図である。

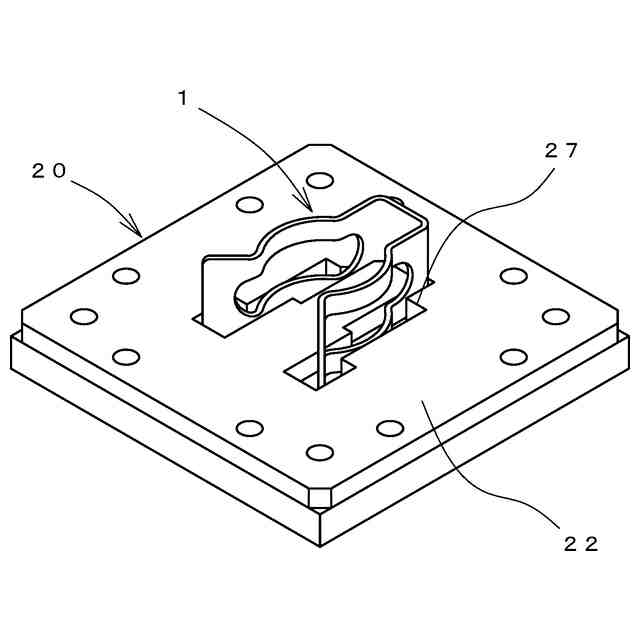

比較例として示す配膳治具に特定部品を取り付けた状態の斜視図である。

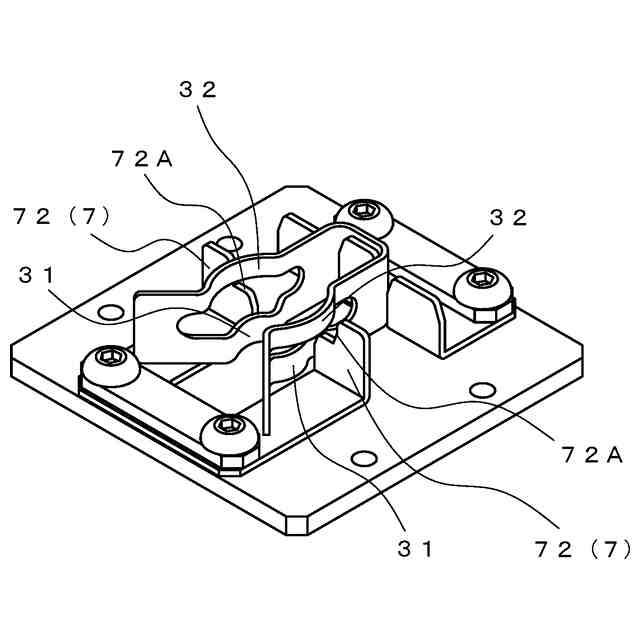

第１実施形態の配膳治具の変形例を示す図である。

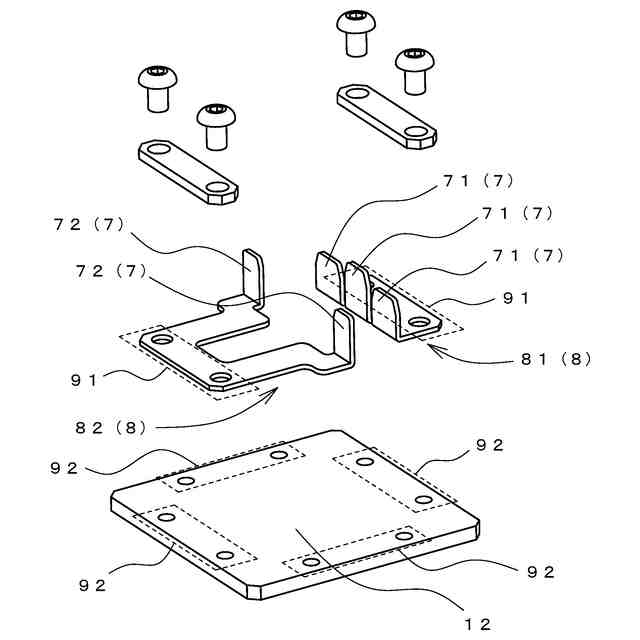

第１実施形態の配膳治具の分解図である。

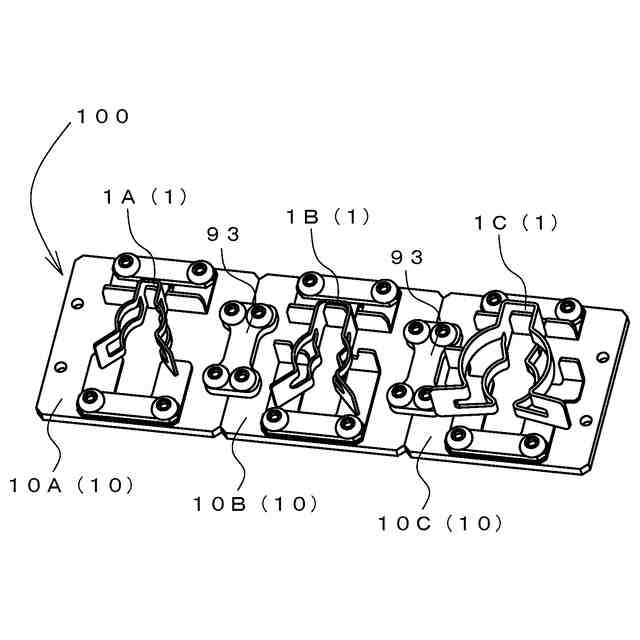

第１実施形態の配膳ユニットの斜視図である。

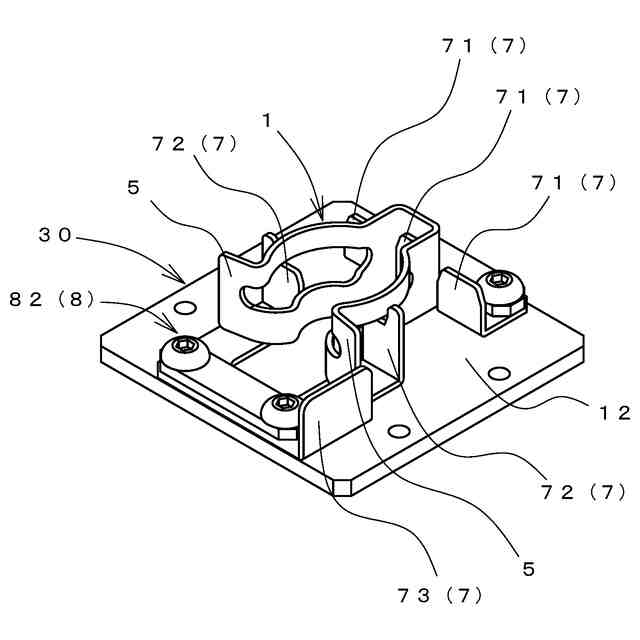

第２実施形態の配膳治具に特定部品を取り付けた状態の斜視図である。
【発明を実施するための形態】
【００１０】
好適と考える本発明の実施形態を、本発明の作用を示して簡単に説明する。
（【００１１】以降は省略されています）
