特許ウォッチ

公開番号2025158025
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060448
出願日2024-04-03
発明の名称養生シート
出願人中国電力株式会社
代理人個人
主分類B23K 9/32 20060101AFI20251008BHJP(工作機械;他に分類されない金属加工)
要約【課題】火花、火の粉の発生する溶接箇所(既設の配管)を簡単に囲うことができ、囲った空間から火花などを空間外に飛散することを防止する養生シートを提供する。

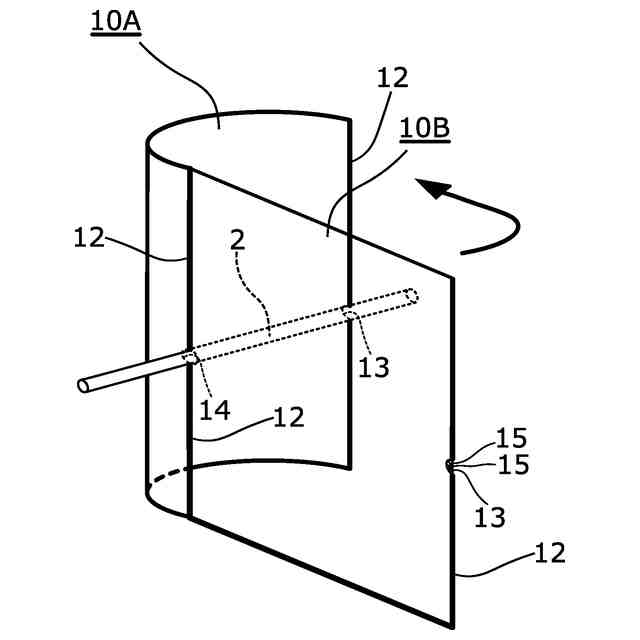

【解決手段】溶接・溶断など火花、火の粉が発生する作業現場を囲う筒状の養生シート1であって、前記筒状を周方向に複数枚に分割した耐火性シート10A、10Bと、前記耐火性シート10Aの左右側端に、隣接する耐火性シート10Bと着脱自在に結着するマグネットテープ12と、を備え、前記耐火性シート10Aの左右側縁に半円形状の凹部13を設け、隣接する耐火性シート10Bと結着したときに、前記凹部13が作業対象の配管2が貫通する貫通孔14として機能するようにした、ことを特徴とする。
【選択図】図10
特許請求の範囲【請求項１】
溶接・溶断など火花、火の粉が発生する作業現場を囲う筒状の養生シートであって、
前記筒状を周方向に複数枚に分割した耐火性シートと、
前記耐火性シートの左右側端に、隣接する耐火性シートと着脱自在に結着する結着具と、を備え、

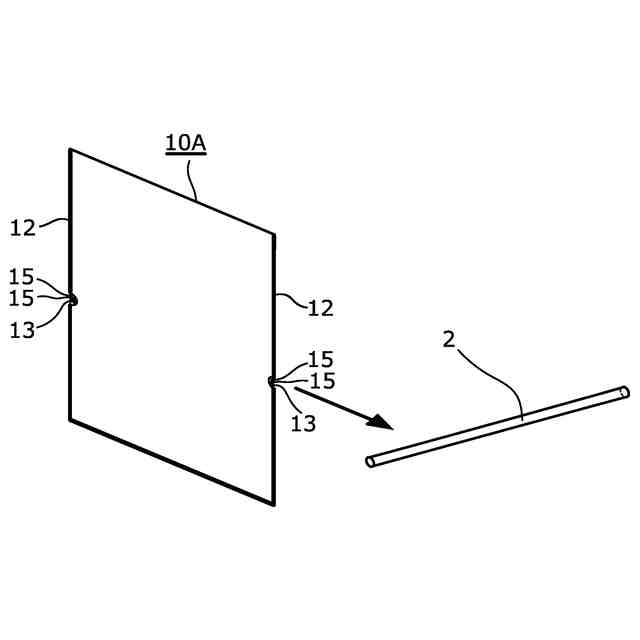

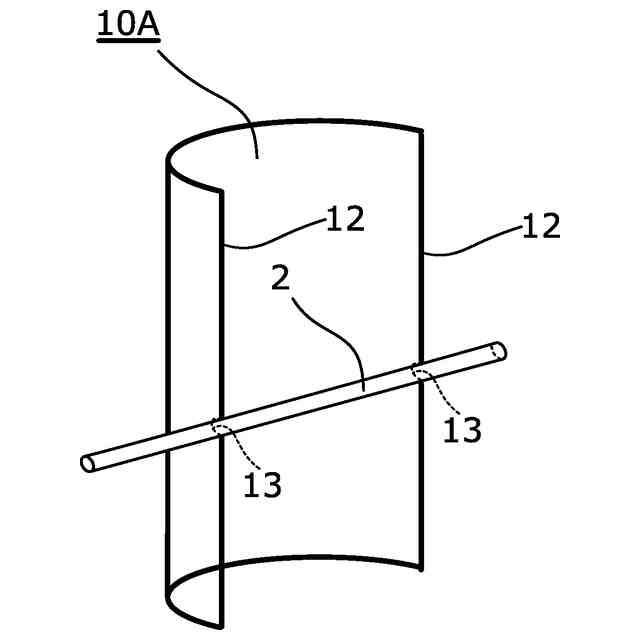

前記耐火性シートの左右側縁に半円形状の凹部を設け、隣接する耐火性シートと結着したときに、合わさった前記凹部が作業対象の配管が貫通する貫通孔として機能するようにした、
ことを特徴とする養生シート。
続きを表示（約 170 文字）【請求項２】

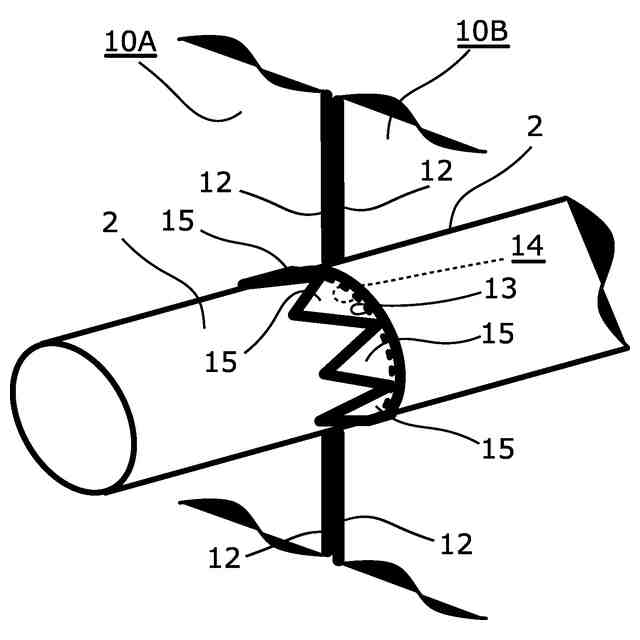

前記凹部にシート状マグネットを設け、かつ、前記シート状マグネットに放射状のスリットを形成して、
隣接する２つの前記耐火性シートを結着させ、前記配管を通す前記貫通孔を形成したときに、前記配管と前記凹部との間隙を前記シート状マグネットで覆うようにした、
ことを特徴とする請求項１に記載の養生シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、配管の修理、取替などで溶接・溶断作業、あるいはグラインダー作業時の火花などの飛散を防止する養生シートに関し、特に、発電所内など、既設の配管の溶接など時の作業現場を囲い、周囲への火花、火の粉などが飛散しないようにした養生シートに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
配管の修理、取替などを行う際の、溶接、溶断作業、グラインダー作業にあっては、火花、火の粉などの飛散が問題となる。
【０００３】
そこで、建築現場などにおいて配管等の溶接作業を行う際に、火花がかかってはいけないものを養生シートで覆ったり、通行人への飛来防止のため、溶接箇所の下方に養生シートなどを設置することが行われている（特許文献１、特許文献２）。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－２２９６８５号公報
特開平８－３３９８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１には、火花受け部が傘状に開閉するもので、火花受け部を溶接箇所の下方に位置させたものが記載されている。
【０００６】
特許文献２には、変形Ｓ字状縦桟や横桟を溶接箇所の近傍（前方、下方）に位置させ、これた桟に耐熱シートからなる溶接火花受部を設置したものが記載されている。
【０００７】
特許文献１、特許文献２に記載されたものは、いずれも、溶接箇所と火花などがかぶっていけないものとの間にシート類を配置するものである。
【０００８】
しかしながら、実際には、火花、火の粉の飛散は四方八方であり、養生シート（火花受け部）に受け止められなかった火花、火の粉が他の部位に当たって反射などしてしまい、かかってはいけないものに飛来してしまうという問題がある。
【０００９】
そこでこの発明は、火花、火の粉の発生する溶接箇所（既設の配管）を筒状空間を有する養生シートで囲うことで、火花などを筒状空間外に飛散することを防止することを目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するために、請求項１の発明は、溶接・溶断など火花、火の粉が発生する作業現場を囲う筒状の養生シートであって、前記筒状を周方向に複数枚に分割した耐火性シートと、前記耐火性シートの左右側端に、隣接する耐火性シートと着脱自在に結着する結着具と、を備え、前記耐火性シートの左右側縁に半円形状の凹部を設け、隣接する耐火性シートと結着したときに、合わさった前記凹部が作業対象の配管が貫通する貫通孔として機能するようにした、ことを特徴とする。
（【００１１】以降は省略されています）
