公開番号2025147890
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048384
出願日2024-03-25
発明の名称品質判定装置及び品質判定方法
出願人中国電力株式会社,ハシダ技研工業株式会社
代理人個人
主分類G01N 21/3563 20140101AFI20250930BHJP(測定;試験)
要約【課題】非破壊で触媒の品質をより確実に判定可能な品質判定装置及び品質判定方法を提供すること。

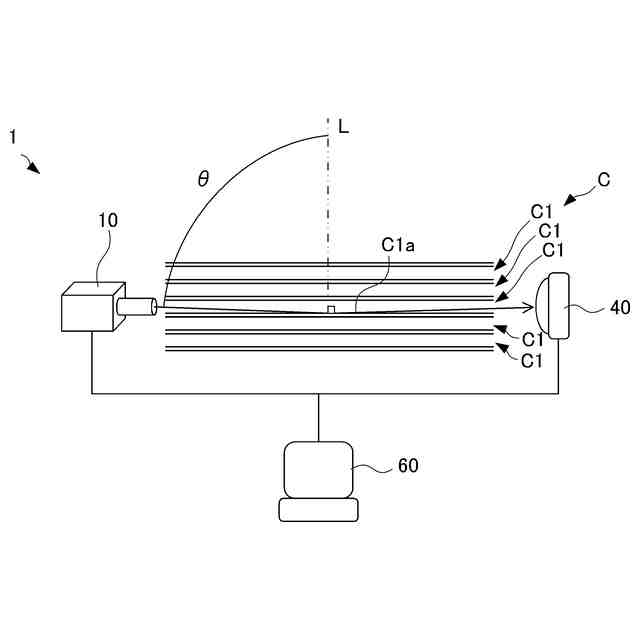

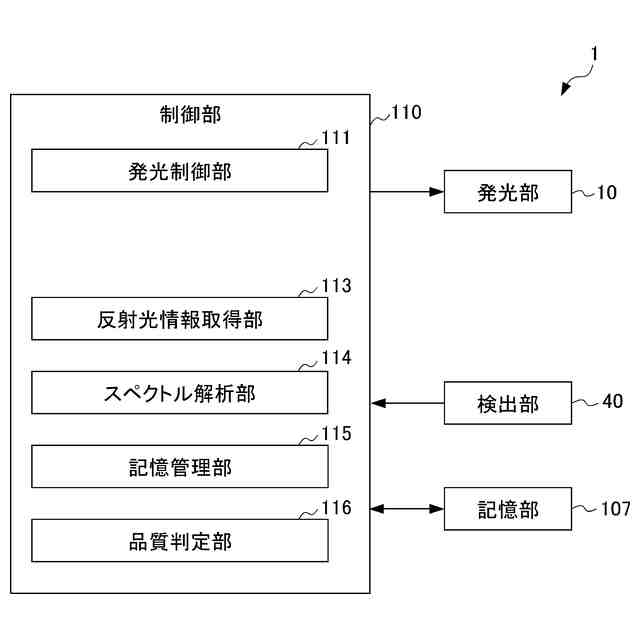

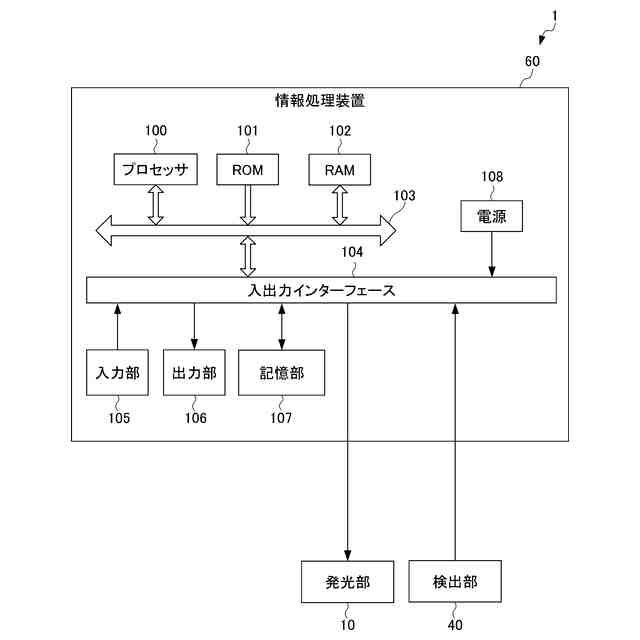

【解決手段】品質判定装置1は、ハニカム触媒Cの品質を判定する品質判定装置1であって、ハニカム触媒Cに所定の波長の光を照射する発光部10と、発光部10から照射され、ハニカム触媒Cの表面に当たり反射した所定の波長の光を検出する検出部40と、検出部40により検出された所定の波長の光に基づき、ハニカム触媒Cの品質を判定する品質判定部116を備える。
【選択図】図1
特許請求の範囲【請求項１】
触媒の品質を判定する品質判定装置であって、
前記触媒に所定の波長の光を照射する光源と、
前記光源から照射され、前記触媒の表面に当たり反射した前記所定の波長の光を検出する検出部と、
前記検出部で検出された前記所定の波長の光のスペクトルに基づき、前記触媒の品質を判定する品質判定部を備える、品質判定装置。
続きを表示（約 1,600 文字）【請求項２】
前記触媒は、貫通孔を有し、
前記光源は、前記貫通孔の一方の開口側に配置され、
前記検出部は、前記貫通孔の他方の開口側に配置され、
前記検出部は、前記貫通孔の一方の開口側から前記光源により照射され、前記触媒の前記貫通孔の内面で反射し、前記貫通孔の他方の開口側から外部に到達する、前記所定の波長の光を検出する、請求項１に記載の品質判定装置。
【請求項３】
前記触媒は、貫通孔を有し、

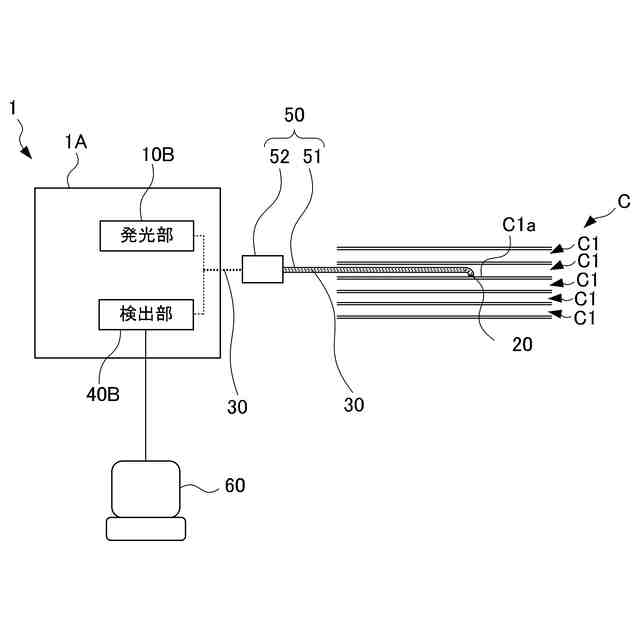

前記光源から照射した前記所定の波長の光を前記触媒の前記貫通孔の内面に当たるように案内する案内部と、
前記案内部を前記触媒の前記貫通孔の内面のうちの品質の判定対象部分に配置する配置部と、
前記スペクトルに基づき、前記触媒の前記貫通孔の品質を判定する品質判定部と、を備え、
前記案内部は、前記触媒の表面に当たり反射した前記所定の波長の光を伝達可能に設けられたケーブルを有し、
前記検出部は、前記ケーブルから伝達された前記所定の波長の光を検出する、請求項１に記載の品質判定装置。
【請求項４】

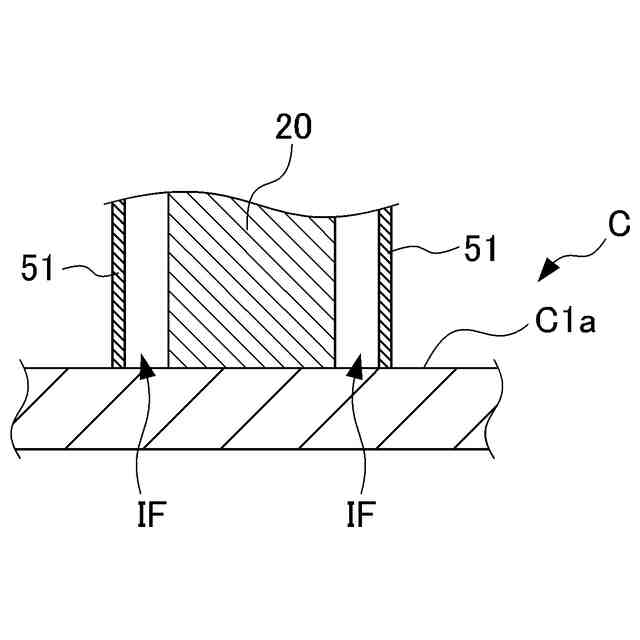

前記配置部は、前記判定対象部分と前記案内部との間から空気を除去するように前記案内部を前記貫通孔の内面に配置する、請求項３に記載の品質判定装置。
【請求項５】
前記配置部は、前記判定対象部分と前記案内部とを密着するように前記案内部を配置することで前記判定対象部分と前記案内部との間から空気を除去する、請求項４に記載の品質判定装置。
【請求項６】
前記配置部は、前記判定対象部分と前記案内部との間の空気を吸引しつつ前記案内部を配置することで前記判定対象部分と前記案内部との間から空気を除去する、請求項４又は５に記載の品質判定装置。
【請求項７】
前記配置部は、内部に前記ケーブルが通され、一端側が屈曲したチューブと、前記チューブの他端側に接続され前記チューブの内部の空気を吸引可能な吸引部と、を有し、
前記案内部は、前記チューブの一端側の内部に配置され、
前記配置部は、前記チューブの一端側を前記判定対象部分に接触させた状態で前記吸引部により前記チューブの内部を吸引することにより、前記判定対象部分と前記案内部との間の空気を吸引しつつ前記案内部を前記判定対象部分の前記貫通孔の内面に配置する、請求項６に記載の品質判定装置。
【請求項８】
前記配置部は、前記判定対象部分と前記案内部との間の空気を不活性ガスにより置換する、請求項３又は４に記載の品質判定装置。
【請求項９】
前記配置部は、
内部に前記ケーブルが通され、一端側が屈曲し、全長にわたり気体が流通可能な２以上の流路を有するチューブと、
前記チューブの前記流路のうちの少なくとも１つの供給流路の他端側に接続され前記チューブの内部に不活性ガスを供給可能なガス供給部と、
前記チューブの前記流路のうちの少なくとも１つの排出流路の他端側に接続され前記ガス供給部による前記不活性ガスの供給に伴い押し出される空気を排出する排出部と、を有し、
前記案内部は、前記チューブの一端側の内部に配置され、
前記配置部は、前記ガス供給部が前記供給流路に前記不活性ガスを供給し、前記案内部と前記貫通孔の内面との間の空気を前記排出流路と前記排出部を介して排出することで、前記判定対象部分と前記案内部との間の空気を前記不活性ガスにより置換する、請求項８に記載の品質判定装置。
【請求項１０】
前記配置部は、電磁石を有し、前記電磁石の磁力により前記判定対象部分と前記案内部とが密着するように前記貫通孔の内面に対して前記案内部を移動させる移動機構を有する、請求項５に記載の品質判定装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、品質判定装置及び品質判定方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

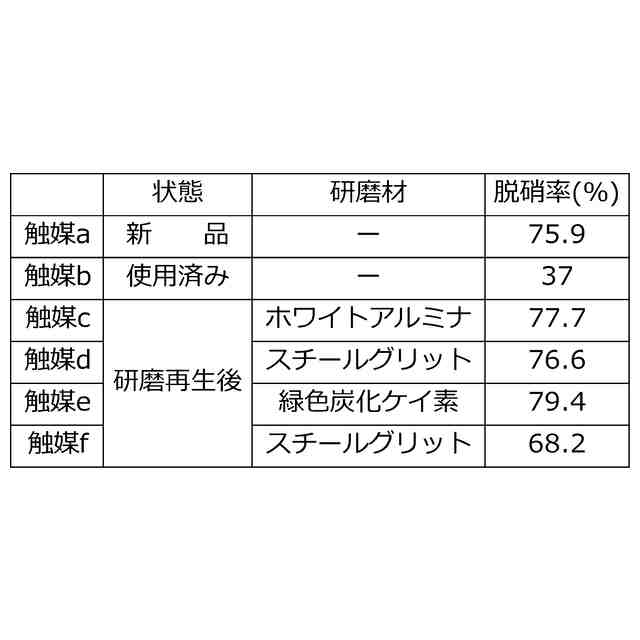

従来、排気ガスの浄化に用いられるハニカム構造を有する触媒は、使用に伴う性能低下に対して性能を回復させるための再生が行われ、再生後の触媒について品質を判定する技術が知られている。この種の技術を示すものとして特許文献１が挙げられる。特許文献１では、ハニカム触媒の表面に堆積している粒径２μｍ以下の粒子を含む被覆層の厚さを測定することでハニカム触媒の劣化を評価することが記載されている。
【先行技術文献】
【特許文献】
【０００３】
再表２０１７－０２２５８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、顕微鏡等による表面観察や成分分析等を利用した、より高精度な品質判定方法では、試料取得のために触媒の損傷や破壊が伴うことから、触媒の全数を検査することが難しく、触媒の品質不良を見落とすおそれがあった。
【０００５】
本発明は、非破壊で触媒の品質をより確実に判定可能な品質判定装置及び品質判定方法の提供を目的とする。
【課題を解決するための手段】
【０００６】

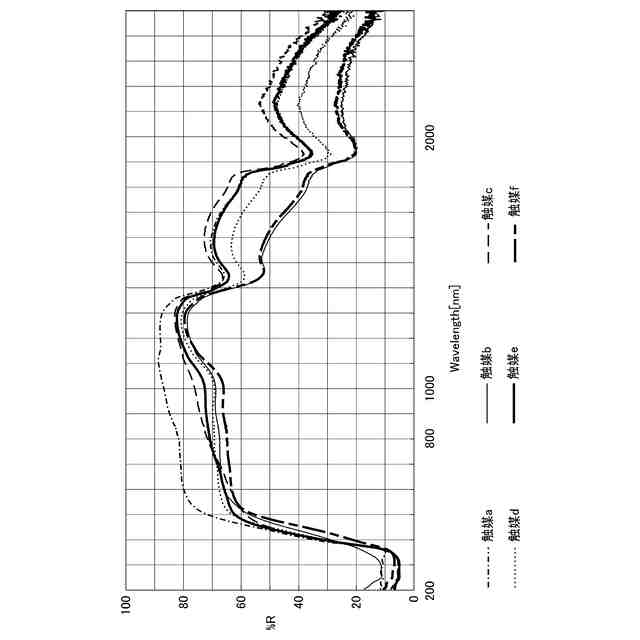

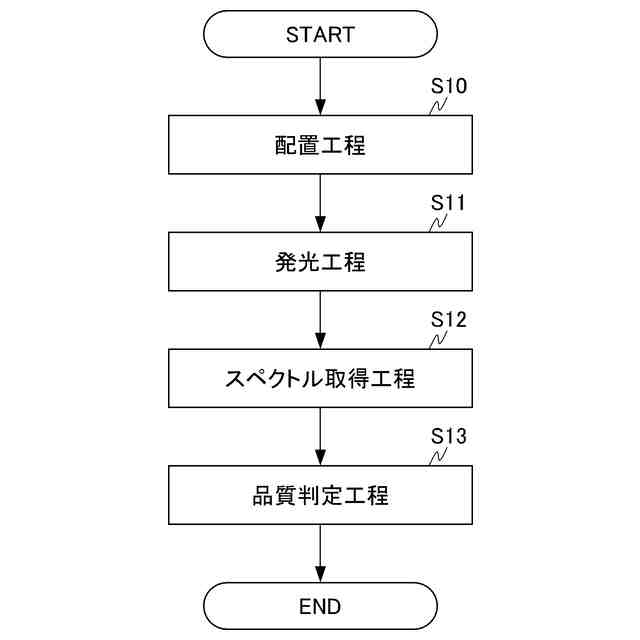

（１）本発明に係る品質判定装置は、触媒の品質を判定する品質判定装置であって、前記触媒に所定の波長の光を照射する光源と、前記光源から照射され、前記触媒の表面に当たり反射した前記所定の波長の光を検出する検出部と、前記検出部で検出された前記所定の波長の光のスペクトルに基づき、前記触媒の品質を判定する品質判定部を備える。
【０００７】
（２）（１）に記載の品質判定装置は、前記触媒は、貫通孔を有し、前記光源は、前記貫通孔の一方の開口側に配置され、前記検出部は、前記貫通孔の他方の開口側に配置され、前記検出部は、前記貫通孔の一方の開口側から前記光源により照射され、前記触媒の前記貫通孔の内面で反射し、前記貫通孔の他方の開口側から外部に到達する前記所定の波長の光を検出する。
【０００８】
（３）（１）に記載の品質判定装置は、前記触媒は、貫通孔を有し、前記光源から照射した前記所定の波長の光を前記触媒の前記貫通孔の内面に当たるように案内する案内部と、前記案内部を前記触媒の前記貫通孔の内面のうちの品質の判定対象部分に配置する配置部と、前記スペクトルに基づき、前記触媒の前記貫通孔の品質を判定する品質判定部と、を備え、前記案内部は、前記触媒の表面に当たり反射した前記所定の波長の光を伝達可能に設けられたケーブルを有し、前記検出部は、前記ケーブルから伝達された前記所定の波長の光を検出する。
【０００９】
（４）（３）に記載の品質判定装置は、前記配置部は、前記判定対象部分と前記案内部との間から空気を除去するように前記案内部を前記貫通孔の内面に配置する。
【００１０】
（５）（４）に記載の品質判定装置においては、前記配置部は、前記判定対象部分と前記案内部とを密着するように前記案内部を配置することで前記判定対象部分と前記案内部との間から空気を除去する。
（【００１１】以降は省略されています）
