公開番号2025169012
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073954
出願日2024-04-30
発明の名称ねじ整列トレー
出願人日東精工株式会社
代理人
主分類B23P 19/00 20060101AFI20251105BHJP(工作機械;他に分類されない金属加工)
要約【課題】
ねじを素早く整列させられるねじ整列トレーを提供する。
【解決手段】
複数のねじを整列収容するねじ整列トレー1において、トレー本体10と、トレー本体の表面に複数設けられ、ねじの頭部を吊下し、かつ軸部を遊嵌した姿勢でねじを収容する保持穴20と、隣り合う前記保持穴の境界部分を切り欠いて保持穴同士を連通させるとともに、ねじの軸部が通過可能な程度の幅に形成された切り欠き部30とから構成されるねじ整列トレーによる。
【選択図】図1
特許請求の範囲【請求項１】
複数のねじを整列収容するねじ整列トレーにおいて、
トレー本体と、
トレー本体の表面に複数設けられ、ねじの頭部を吊下し、かつ軸部を遊嵌した姿勢でねじを収容する保持穴と、
隣り合う前記保持穴の境界部分を切り欠いて保持穴同士を連通させるとともに、ねじの軸部が通過可能な程度の幅に形成された切り欠き部と、
から構成されることを特徴とするねじ整列トレー。
続きを表示（約 100 文字）【請求項２】
前記保持穴は、ねじの頭部表面とトレー本体の表面とが面一となる深さに設定することにより、ねじの頭部を完全に収容可能に構成されていることを特徴とする請求項１に記載のねじ整列トレー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ねじの軸部に表面処理等を施す際に複数のねじを整列させるための治具として用いられるねじ整列トレーに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来から、ねじの軸部に接着剤を塗布することで高い緩み止め効果を発揮することが知られている。このような表面処理をする際に用いられる治具としては、特許文献１に示すねじ整列皿が知られている。このねじ整列皿は、整列板上に複数の収容部が形成されており、整列板上に複数のねじを載置させた状態で作業者が震動させることにより、収容部にねじの頭部が吊下されるように構成されている。この構成により、ねじ整列皿は、ねじの軸部を整列板の下方に遊嵌するので、ねじの軸部に表面処理を施すための治具として好適である。
【先行技術文献】
【特許文献】
【０００３】
実開昭６３－３５５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記ねじ整列皿は、ねじの軸部が収容部にタイミング良く嵌まり込まないと、ねじを収容できないため、全てのねじを整列させるには時間と労力を要していた。
【０００５】
本発明は、上記問題に鑑みて創成されたものであり、ねじを素早く整列させられるねじ整列トレーを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題は、複数のねじを整列収容するねじ整列トレーにおいて、トレー本体と、トレー本体の表面に複数設けられ、ねじの頭部を吊下し、かつ軸部を遊嵌した姿勢でねじを収容する保持穴と、隣り合う前記保持穴の境界部分を切り欠いて保持穴同士を連通させるとともに、ねじの軸部が通過可能な程度の幅に形成された切り欠き部とから構成されるねじ整列トレーによる。
【０００７】
なお、前記保持穴は、ねじの頭部表面とトレー本体の表面とが面一となる深さに設定することにより、ねじの頭部を完全に収容可能に構成されていることが好ましい。
【発明の効果】
【０００８】
本発明のねじ整列トレーによれば、保持穴が連通させてあるので、横たわった姿勢のねじであっても、トレー本体上を転がすだけで軸部が保持穴を通過して保持穴に収容されるので、ねじを効率良く整列させられる。
【図面の簡単な説明】
【０００９】

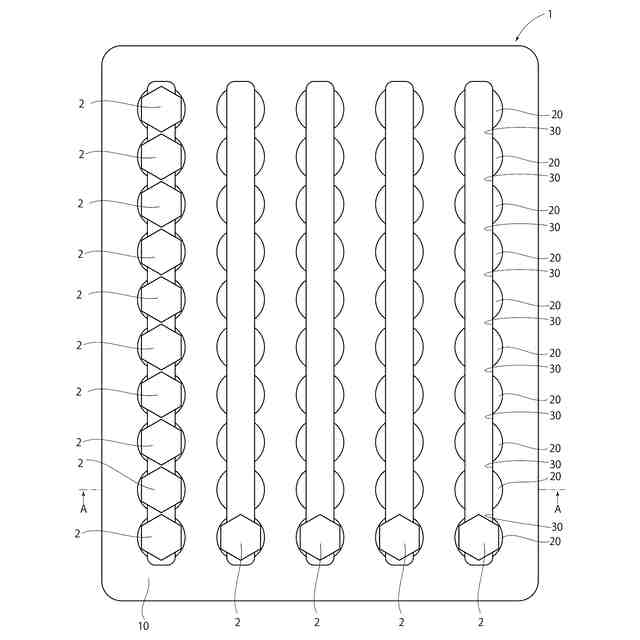

本発明であるねじ整列トレーの平面図である。

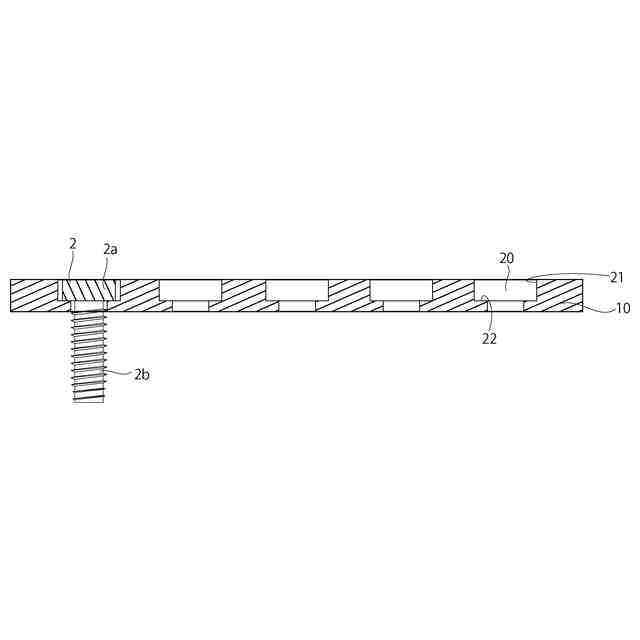

図１のＡ－Ａ線断面図である。

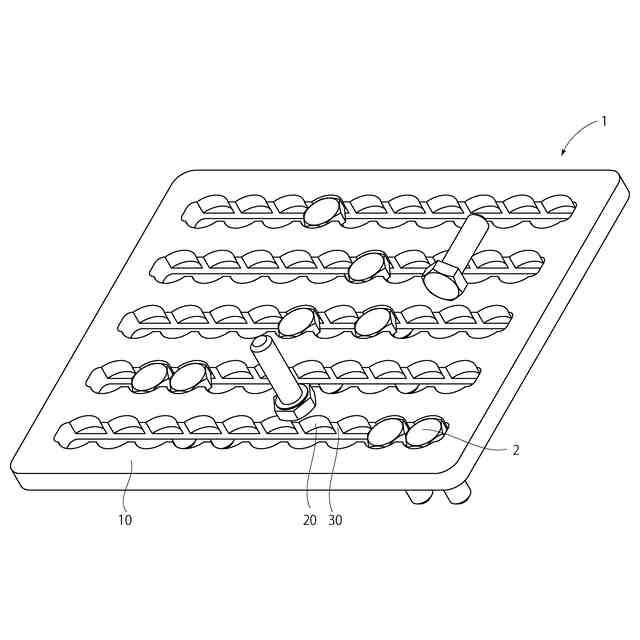

本発明であるねじ整列トレーの使用状態を示す斜視図である。
【発明を実施するための形態】
【００１０】
以下、図面に基づいて本発明の実施形態を説明する。図１において、１はねじ整列トレーであり、長方形のトレー本体１０と、トレー本体１０に複数個設けられる保持穴２０とから構成されている。
（【００１１】以降は省略されています）
