発明の名称ドリル
出願人大見工業株式会社
代理人個人,個人
主分類B23B 51/00 20060101AFI20250723BHJP(工作機械;他に分類されない金属加工)
要約【課題】バリが生じることを抑制すること。
【解決手段】ドリルは、チゼルエッジ11と、第1切れ刃32と、第2切れ刃33と、第1外周切れ刃42と、第2外周切れ刃43と、を備える。第1切れ刃32は、チゼルエッジ11からドリルの径方向の外側に向けて延びる。第2切れ刃33は、第1切れ刃32からドリルの径方向の外側に向けて延びる。第1外周切れ刃42は、第2切れ刃33からドリルの径方向の外側に向かうように傾斜しつつ第2切れ刃33からドリルの軸線方向に延びる。第2外周切れ刃43は、第1外周切れ刃42からドリルの軸線方向に延びる。ドリルの中心軸C1に直交する方向に対する第2切れ刃33の傾斜角度θ2は、ドリルの中心軸C1に直交する方向に対する第1切れ刃32の傾斜角度θ1よりも小さい。
【選択図】図3
特許請求の範囲【請求項１】
ドリルであって、
前記ドリルの先端から前記ドリルの径方向の外側に向けて延びる第１切れ刃と、
前記第１切れ刃から前記径方向の外側に向けて延びる第２切れ刃と、
前記第２切れ刃から前記径方向の外側に向かうように傾斜しつつ前記第２切れ刃から前記ドリルの軸線方向に延びる第１外周切れ刃と、
前記第１外周切れ刃から前記ドリルの軸線方向に延びる第２外周切れ刃と、を備え、
前記ドリルの中心軸に直交する方向に対する前記第２切れ刃の傾斜角度は、前記ドリルの中心軸に直交する方向に対する前記第１切れ刃の傾斜角度よりも小さい、ドリル。
続きを表示（約 82 文字）【請求項２】
前記第２外周切れ刃は、前記第１外周切れ刃から所定距離離れた位置まで中心軸からの距離が長くなるように湾曲する、請求項１に記載のドリル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ドリルに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
加工対象に穴あけ加工をする際に用いられるドリルとしては、例えば、特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－３５５５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ドリルによる穴あけ加工をする際には、加工対象にバリが生じる。ドリルには、加工対象に生じるバリの発生を抑制することが求められる。
【課題を解決するための手段】
【０００５】
上記課題を解決するドリルは、ドリルであって、前記ドリルの先端から前記ドリルの径方向の外側に向けて延びる第１切れ刃と、前記第１切れ刃から前記径方向の外側に向けて延びる第２切れ刃と、前記第２切れ刃から前記径方向の外側に向かうように傾斜しつつ前記第２切れ刃から前記ドリルの軸線方向に延びる第１外周切れ刃と、前記第１外周切れ刃から前記ドリルの軸線方向に延びる第２外周切れ刃と、を備え、前記ドリルの中心軸に直交する方向に対する前記第２切れ刃の傾斜角度は、前記ドリルの中心軸に直交する方向に対する前記第１切れ刃の傾斜角度よりも小さい。
【０００６】
加工対象に穴あけ加工をする際に、第２切れ刃によって、穴が押し広げられることを抑制することができる。これにより、加工対象にバリが生じることを抑制することができる。また、第１外周切れ刃と第２外周切れ刃とが穴を通過することによって、穴の周面を削る。これにより、加工対象にバリが生じることを更に抑制することができる。
【０００７】
上記ドリルについて、前記第２外周切れ刃は、前記第１外周切れ刃から所定距離離れた位置まで中心軸からの距離が長くなるように湾曲してもよい。
【発明の効果】
【０００８】
本発明によれば、バリが生じることを抑制できる。
【図面の簡単な説明】
【０００９】

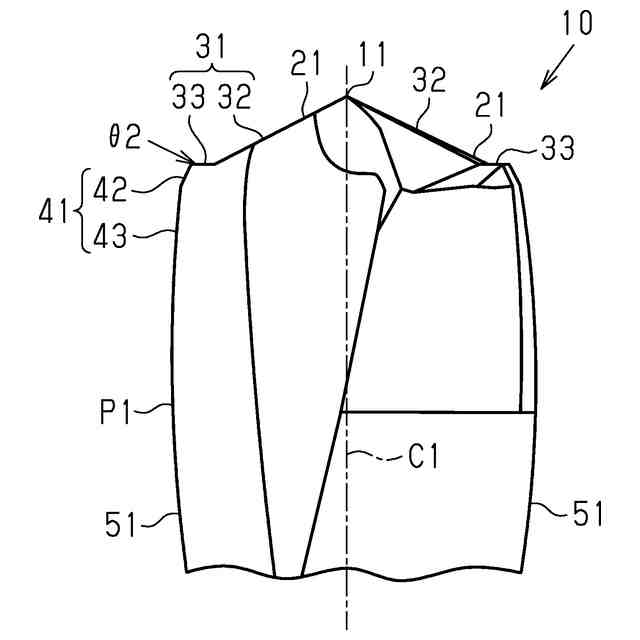

図１はドリルを径方向から見た図である。

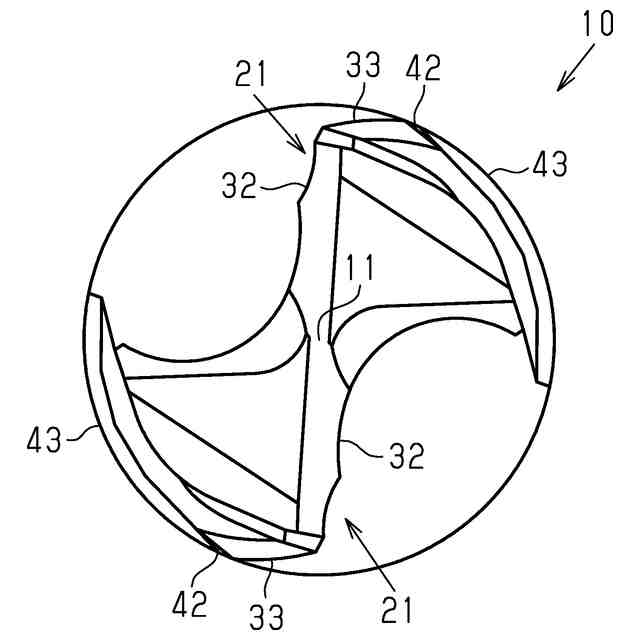

図２はドリルを軸線方向から見た図である。

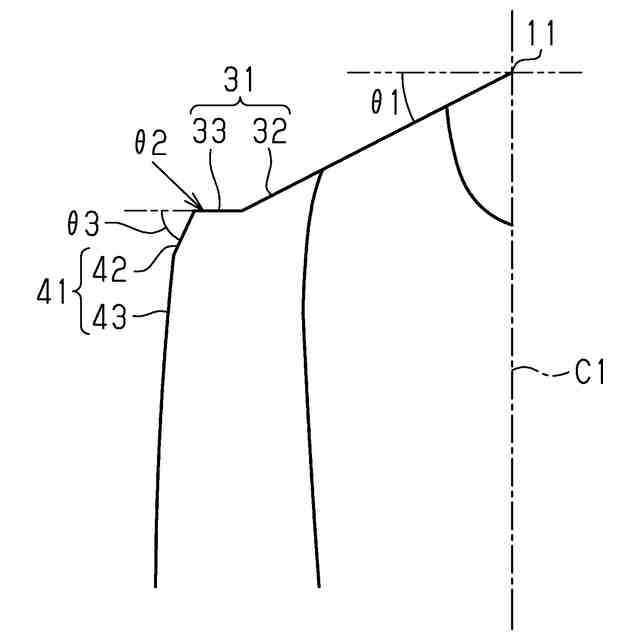

図３はドリルの一部を拡大して示す図である。

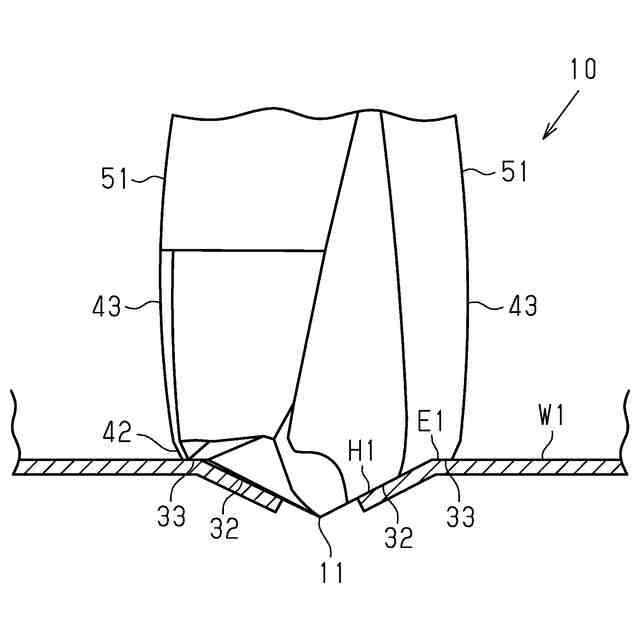

図４はドリルによって穴あけ加工をする際の図である。
【発明を実施するための形態】
【００１０】
ドリルの一実施形態について説明する。
図１及び図２に示すように、ドリル１０は、チゼルエッジ１１と、２つの刃２１と、を備える。チゼルエッジ１１は、ドリル１０の先端である。チゼルエッジ１１は、ドリル１０の中心軸Ｃ１を含む箇所に設けられている。
（【００１１】以降は省略されています）
