公開番号2025150130
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050850
出願日2024-03-27
発明の名称レーザ加工装置
出願人ビアメカニクス株式会社
代理人
主分類B23K 26/16 20060101AFI20251002BHJP(工作機械;他に分類されない金属加工)
要約【課題】装置の複雑化を伴うことなく、イオンエアを吹付けた時のワークの位置ずれを防止することができるレーザ加工装置を提供する。
【解決手段】加工テーブルに載置したワークにレーザビームを照射して加工するレーザ加工装置であって、前記加工テーブルへのワークの供給と前記加工テーブルからのワークの回収を行うワーク移動手段を備え、前記加工テーブル上のワークにイオンエアを吹付けて除電するものにおいて、ワークが前記ワーク移動手段により前記加工テーブルに押圧されているときに、前記イオンエアを吹付ける。
【選択図】図4

特許請求の範囲【請求項１】
加工テーブルに載置したワークにレーザビームを照射して加工するレーザ加工装置であって、前記加工テーブルへのワークの供給と前記加工テーブルからのワークの回収を行うワーク移動手段を備え、前記加工テーブル上のワークにイオンエアを吹付けて除電するものにおいて、
ワークが前記ワーク移動手段により前記加工テーブルに押圧されているときに、前記イオンエアを吹付ける
ことを特徴とする、レーザ加工装置。
続きを表示（約 79 文字）【請求項２】
前記ワーク移動手段がワークの上面を吸着して保持する吸着ヘッドである
ことを特徴とする、請求項１に記載のレーザ加工装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、加工テーブルに載置されたワークにレーザビームを照射して穴あけ加工を行うレーザ加工装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来のレーザ加工装置として、例えば特許文献１に記載されているように、加工テーブルでワークを吸着固定して加工を行うものであって、加工テーブルへの未加工ワークの供給と加工テーブルからの加工済ワークの回収とを吸着ヘッドで行うものがある。ところで、例えばセラミックグリーンシートのような絶縁性の薄型ワークは帯電しやすいところ、ワークが帯電すると加工屑や粉塵が付着しやすく、また、後工程への搬送時にワーク同士が密着して加工不良が生じる原因にもなるので、加工の前後においてワークを除電する必要がある。そこで従来、テーブルに載置固定した状態のワークにその上方や側方からイオナイザを用いてイオンエアを吹付けて除電していた。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８１８００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、加工テーブル上においてワークを吸着固定していても、イオンエアの風圧によりワークの位置がずれることがあった。ここで位置ずれを防止するために、例えばワークを加工テーブルに固定するためのクランプ装置を設けることも考えられる。しかし、イオンエア吹付け時の位置ずれ防止のみを目的とした、本来のレーザ加工には必要のない固定装置が増加することになり、加工装置が複雑化するため妥当ではない。また、固定装置等を設けた場合には、その装置による固定動作、解除動作の時間が必要となり、生産性が低下することも考えられる。
【０００５】
そこで本発明は上記課題を解決し、装置の複雑化を伴うことなく、イオンエアを吹付けた時のワークの位置ずれを防止することができるレーザ加工装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明は、加工テーブルに載置したワークにレーザビームを照射して加工するレーザ加工装置であって、前記加工テーブルへのワークの供給と前記加工テーブルからのワークの回収を行うワーク移動手段を備え、前記加工テーブル上のワークにイオンエアを吹付けて除電するものにおいて、ワークが前記ワーク移動手段により前記加工テーブルに押圧されているときに、前記イオンエアを吹付けることを特徴とする。
【発明の効果】
【０００７】
本発明は、ワーク移動手段を用いてワークを押圧した状態でイオンエアを吹付けるので、装置を複雑化することなく、イオンエア吹付け時のワークの位置ずれを防止することができる。
【図面の簡単な説明】
【０００８】
本発明の一実施例となる、レーザ加工装置の概略図である。

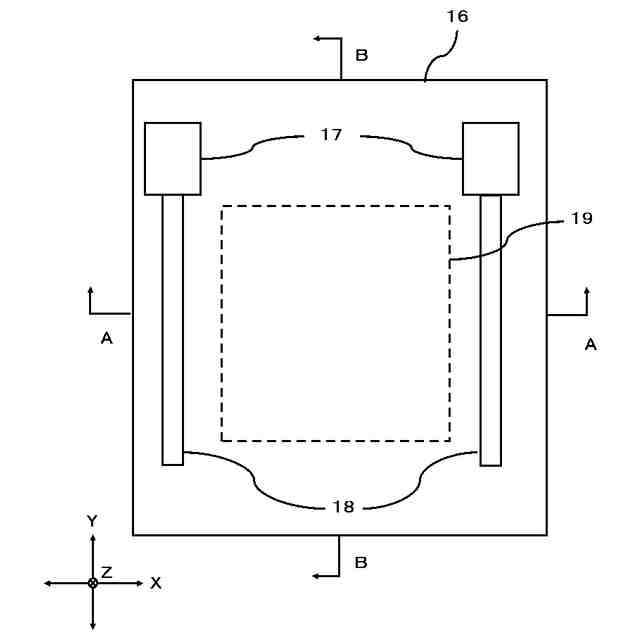

本発明の一実施例となる、ワーク載置台を説明する図である。
本発明の一実施例となる、ワーク載置台を説明する図である。

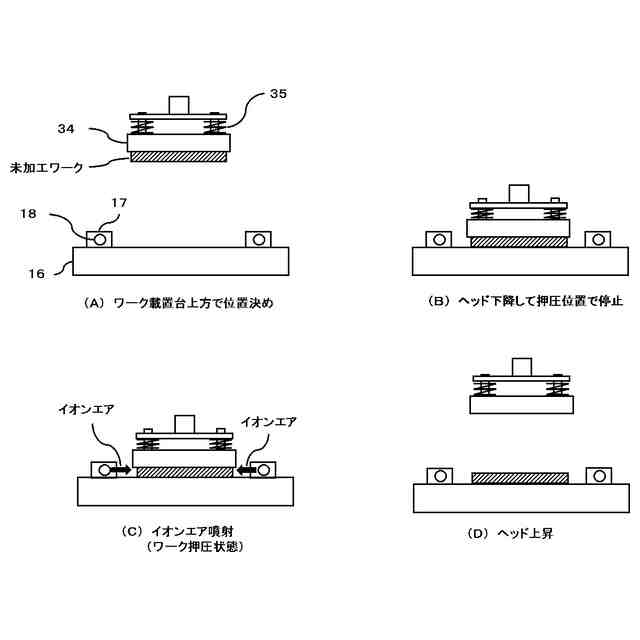

本発明の一実施例における、レーザ加工前のワークの除電動作を説明する図である。

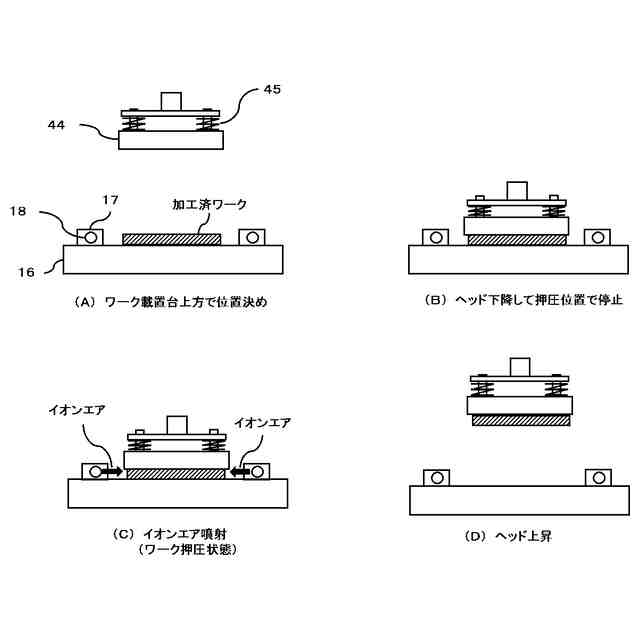

本発明の一実施例における、レーザ加工後のワークの除電動作を説明する図である。

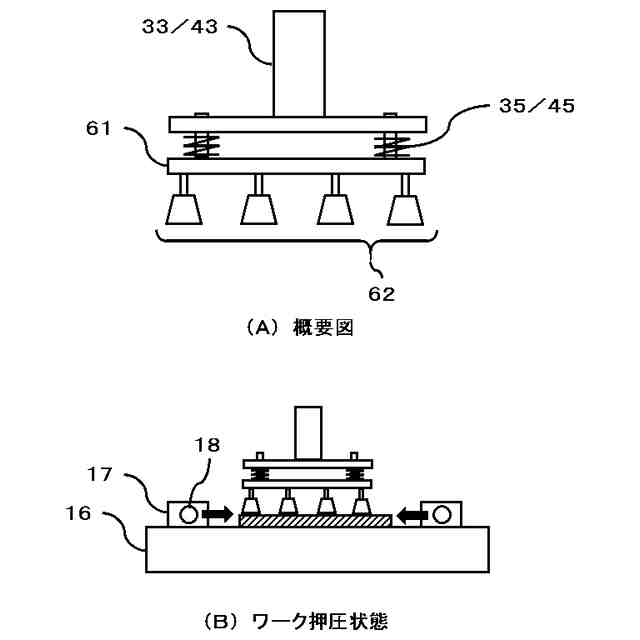

本発明における、吸着ヘッドの他の例を説明する図である。
【発明を実施するための形態】
【０００９】
以下、本発明の代表的な実施形態について図を用いて説明する。図１は、本発明の一実施例となる、レーザ加工装置の概略図である。図１に示すように、レーザ加工装置１は、加工テーブル１４に載置されたワークを加工するレーザ加工機１０と、加工テーブル１４に未加工のワークを供給する供給機３０と、レーザ加工が終了したワークを加工テーブル１４から回収する回収機４０等で構成されている。
【００１０】
供給機３０は、レール３１と、レール３１上をＸ方向に往復移動可能なスライダ３２と、スライダ３２に設けられたリフタ３３と、リフタ３３によりＺ方向に移動可能に支持された供給用の吸着ヘッド（ワーク移動手段）３４等で構成されている。なお、供給用の吸着ヘッド３４とリフタ３３との間にはバネ３５が設けられており、吸着ヘッド３４はリフタ３３から離れる方向に付勢されている。
（【００１１】以降は省略されています）
