公開番号2025168705
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073360
出願日2024-04-30
発明の名称歯車加工装置
出願人株式会社不二越
代理人個人,個人
主分類B23Q 3/12 20060101AFI20251105BHJP(工作機械;他に分類されない金属加工)
要約【課題】切削または研削加工中に発生する切り屑を確実に排出することにより、切り屑の噛み込みを防止し、工具寿命や加工精度、加工効率を向上させることができる歯車加工装置を提供する。

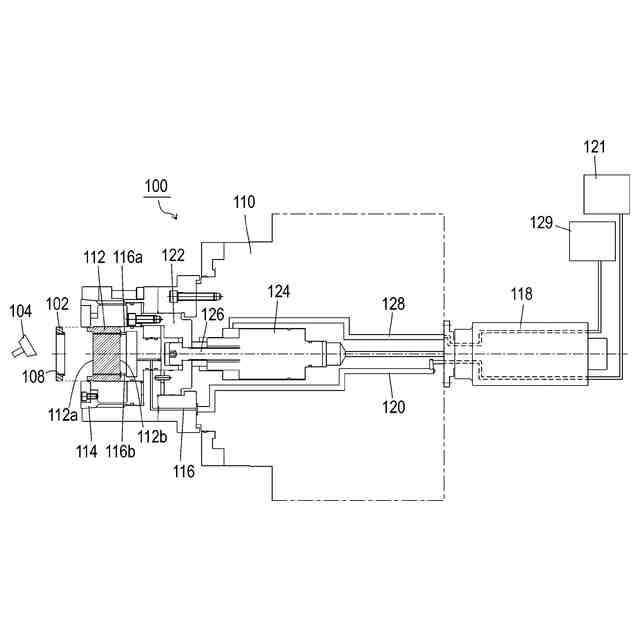

【解決手段】本発明にかかる歯車加工装置100は、ワーク102を保持するチャック114が取り付けられていて、ワークを回転させるワーク主軸110と、チャックに取り付けられる基準金112であって、ワークがチャックに保持されたときにワークが当接する基準金と、ワーク主軸の内部に設けられ、基準金にクーラント、エアーまたはミストを供給する供給路116と、基準金に設けられた流路131であって、ワークに形成される歯形に沿って配列され、供給路から供給されたクーラント、エアーまたはミストをワークに向かって吐出する吐出口130を含む流路と、を備えたことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
ワークを保持するチャックが取り付けられていて、該ワークを回転させるワーク主軸と、
前記チャックに取り付けられる基準金であって、前記ワークが前記チャックに保持されたときに前記ワークが当接する基準金と、
前記ワーク主軸の内部に設けられ、前記基準金にクーラント、エアーまたはミストを供給する供給路と、
前記基準金に設けられた流路であって、前記ワークに形成される歯形に沿って配列され、前記供給路から供給された前記クーラント、エアーまたはミストを前記ワークに向かって吐出する吐出口を含む流路と、を備えたことを特徴とする歯車加工装置。
続きを表示（約 81 文字）【請求項２】

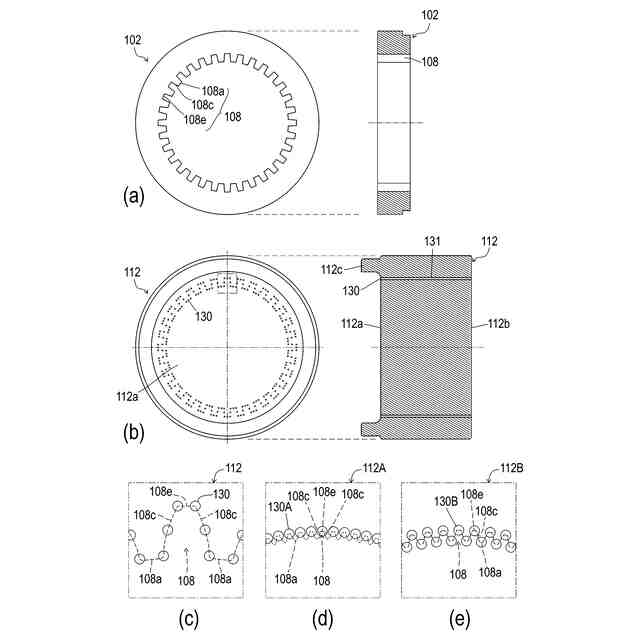

前記吐出口は、前記ワークの歯先、歯面、歯底に対応する位置に配置された穴または溝であることを特徴とする請求項１に記載の歯車加工装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワークを切削または研削して歯車を加工する歯車加工装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
歯車を加工する加工法として、加工対象物であるワークに対して工具を相対的に移動させて加工する方法（例えばスカイビング加工、シェーパ加工やホブ加工）が知られている。このような加工法では、加工中のワークや工具に向かってクーラントを吐出することにより、ワークや工具を冷却したり、加工中に生じる切り屑を排出したりしている。
【０００３】
例えば特許文献１には、スローアウェイチップおよびフライスカッタが記載されている。フライスカッタのカッタ本体は、切削液供給孔とチップ取り付け座面とを有する。スローアウェイチップは、板状のチップであって、カッタ本体のチップ取り付け座面に着脱自在に取り付けられていて、さらに切削液供給溝が設けられている。
【０００４】
カッタ本体の切削液供給孔は、カッタ本体に貫設されていてスローアウェイチップに切削液（クーラント）を供給する。また切削液供給孔は、チップ取り付け座面に開口し、かつチップ取り付け座面に密着したスローアウェイチップの切削液供給溝に連通している。
【先行技術文献】
【特許文献】
【０００５】
特開平８－３９３８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１では、フライスカッタのカッタ本体に孔を設け、スローアウェイチップに溝を設けることで、スローアウェイチップの切刃に向かってクーラントを吐出している。つまり特許文献１では、工具側からクーラントを吐出して、ワークや切削工具を冷却したり、切り屑を排出したりしている。
【０００７】
しかし工具側からクーラントを吐出すると、内歯車のようにワークの内面を加工する場合には、ワークの内面とワークを保持するチャックに取り付けられる基準金で囲まれた空間に切り屑が滞留してしまう場合がある。その結果、切削加工中に切り屑の噛み込みが発生して、工具寿命や加工精度が低下してしまう。また切り屑の噛み込みを低減するためには切削条件を下げざるをえず、その結果、加工効率が悪化してしまう問題がある。
【０００８】
本発明は、このような課題に鑑み、切削または研削加工中に発生する切り屑を確実に排出することにより、切り屑の噛み込みを防止し、工具寿命や加工精度、加工効率を向上させることができる歯車加工装置を提供することを目的としている。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、本発明にかかる歯車加工装置の代表的な構成は、ワークを保持するチャックが取り付けられていて、ワークを回転させるワーク主軸と、チャックに取り付けられる基準金であって、ワークがチャックに保持されたときにワークが当接する基準金と、ワーク主軸の内部に設けられ、基準金にクーラント、エアーまたはミストを供給する供給路と、基準金に設けられた流路であって、ワークに形成される歯形に沿って配列され、供給路から供給されたクーラント、エアーまたはミストをワークに向かって吐出する吐出口を含む流路と、を備えたことを特徴とする。
【００１０】

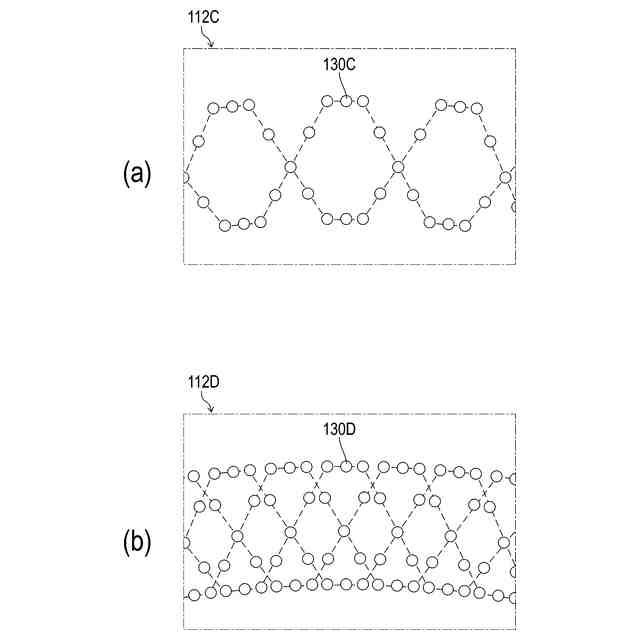

上記の流路は、ワークの歯先、歯面、歯底に対応する位置に配置された穴または溝であることが好ましい。
【発明の効果】
（【００１１】以降は省略されています）
