公開番号2025131154
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028706
出願日2024-02-28
発明の名称熱処理システム
出願人株式会社不二越
代理人個人,個人
主分類C21D 1/18 20060101AFI20250902BHJP(鉄冶金)
要約【課題】焼入れ処理の品質を向上できる熱処理システムを提供する。
【解決手段】熱処理システム(1)は、鋼部材(2)に焼入れ処理を行う油槽(10)と、第1油が貯留される第1タンク(21)と、第1油と粘度又は温度が異なる第2油が貯留される第2タンク(22)と、第1油と第2油とのうちいずれかを所定の流速で油槽に供給する供給調整部(40)と、鋼部材に関する情報を取得し、取得した情報に基づいて焼入れ処理中の動作シーケンスを特定する制御パラメータを決定し、決定した制御パラメータに従う動作シーケンスを行うように供給調整部の動作を制御する制御装置(60)と、を備える。

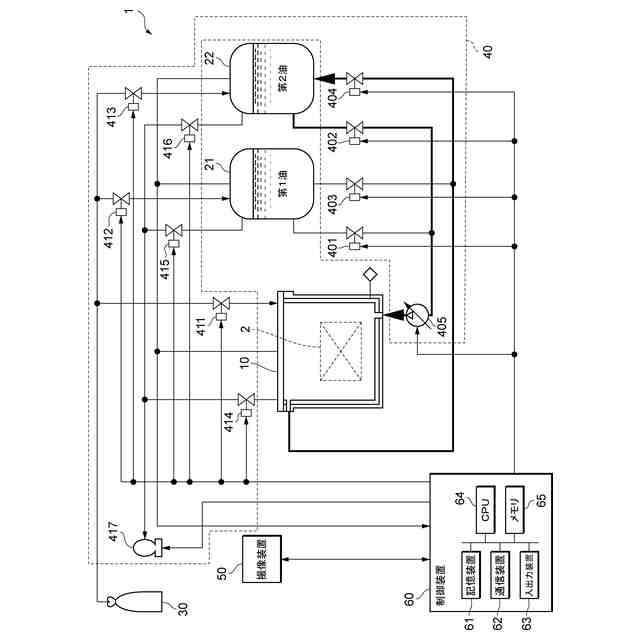

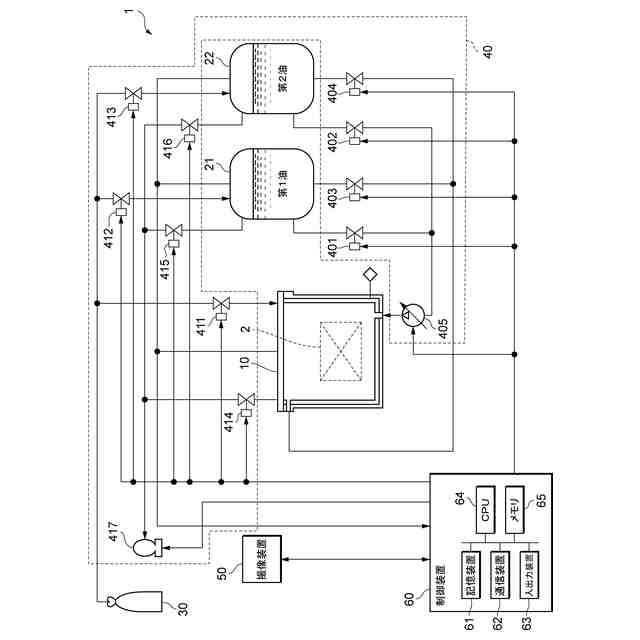

【選択図】図1
特許請求の範囲【請求項１】
鋼部材に対して焼入れ処理を行う油槽と、
前記焼入れ処理に用いる第１油が貯留された第１タンクと、
前記第１油と粘度又は温度が異なる前記焼入れ処理に用いる第２油が貯留された第２タンクと、
前記第１油と前記第２油とのうちいずれかを所定の流速で前記油槽に供給する供給調整部と、

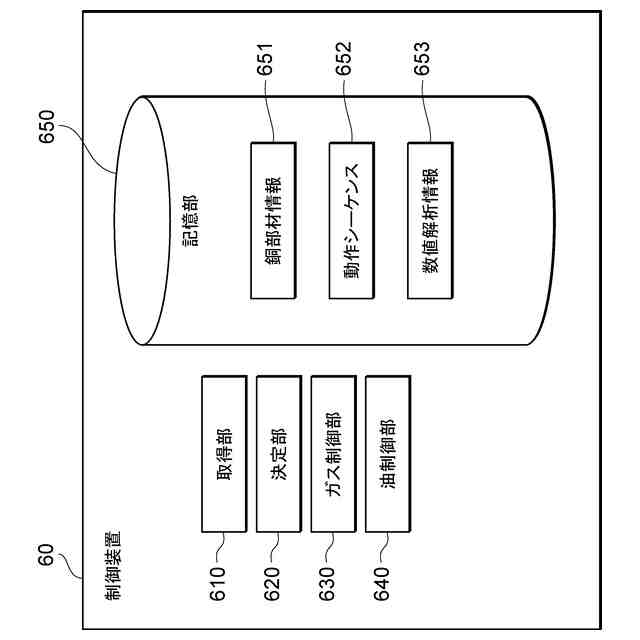

前記鋼部材の形状及び種類に関する情報を取得し、取得した前記情報に基づいて前記焼入れ処理中の動作シーケンスを特定する制御パラメータを決定し、決定した制御パラメータに従う動作シーケンスを行うように前記供給調整部の動作を制御する制御装置と、
を備えることを特徴とする熱処理システム。
続きを表示（約 900 文字）【請求項２】
前記制御パラメータは、前記第１油と前記第２油とのうちいずれを前記油槽に供給するかに関するパラメータと前記所定の流速とを含むことを特徴とする請求項１に記載の熱処理システム。
【請求項３】
前記供給調整部は、前記第１タンク又は前記第２タンクから供給される油の流速を調整するポンプと、前記第１タンクから前記ポンプに向かう流路の開閉動作を行う第１バルブと、前記第２タンクから前記ポンプに向かう流路の開閉動作を行う第２バルブと、前記油槽から前記第１タンクに向かう流路の開閉動作を行う第３バルブと、前記油槽から前記第２タンクに向かう流路の開閉動作を行う第４バルブとを含み、
前記制御パラメータは、前記第１バルブ～前記第４バルブの開閉タイミングと、前記ポンプの回転速度とを含むことを特徴とする請求項２に記載の熱処理システム。
【請求項４】
前記第２油は、粘度又は温度が前記第１油よりも低く、
前記制御装置は、前記第１油を前記油槽に供給する場合における前記第１油の流速が前記第２油を前記油槽に供給する場合における前記第２油の流速よりも速くなるように、前記供給調整部の動作を制御することを特徴とする請求項１～３のうちいずれか一項に記載の熱処理システム。
【請求項５】
前記情報は、前記鋼部材の代表直径、表面積、鋼種に関する値、及び荷姿に関する値を含み、
前記制御装置は、前記情報が含む各値の組み合わせに予め対応付けられている複数の動作シーケンスから一の動作シーケンスを選択し、選択した前記一の動作シーケンスに従う動作を行うように前記供給調整部の動作を制御することを特徴とする請求項１～３のうちいずれか一項に記載の熱処理システム。
【請求項６】
前記情報は、前記鋼部材の代表直径、表面積、鋼種に関する値、及び荷姿に関する値を含み、
前記制御装置は、前記情報が含む各値を条件とする数値解析を行うことによって前記制御パラメータを決定することを特徴とする請求項１～３のうちいずれか一項に記載の熱処理システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鋼部材の熱処理システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、鋼部材に対して焼入れ処理等の熱処理を行う熱処理システムが知られている。
【０００３】
これに関し、特許文献１には、焼入油による焼入れ処理において、対流段階の開始温度が４００℃～６００℃である油剤を１５０℃～３００℃の油温にするとともに攪拌速度を３０～２００ｃｍ／ｓとする焼き入れ方法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－２６９５３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の技術では、焼入れ処理において焼入油の流速を制御することによって熱処理の品質を制御するものの、鋼部材の表面温度の低下による焼入油の流速への影響をなんら考慮していなかった。したがって、特許文献１に記載の技術では、焼入油が高粘度である場合、鋼部材の表面温度の低下にともなって鋼部材の周辺における焼入油の流速が低下するため、焼入れ処理の品質が低下してしまうという問題があった。
【０００６】
本発明はこのような問題に鑑みてなされたものであり、その目的は、焼入れ処理の品質を向上できる熱処理システムを提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明の熱処理システムは、鋼部材に対して焼入れ処理を行う油槽と、前記焼入れ処理に用いる第１油が貯留される第１タンクと、前記第１油と粘度又は温度が異なる前記焼入れ処理に用いる第２油が貯留される第２タンクと、前記第１油と前記第２油とのうちいずれかを所定の流速で前記油槽に供給する供給調整部と、前記鋼部材の形状及び種類に関する情報を取得し、取得した前記情報に基づいて前記焼入れ処理中の動作シーケンスを特定する制御パラメータを決定し、決定した制御パラメータに従う動作シーケンスを行うように前記供給調整部の動作を制御する制御装置と、を備える。
【０００８】
また、前記制御パラメータは、前記第１油と前記第２油とのうちいずれを前記油槽に供給するかに関するパラメータと前記所定の流速とを含む。
【０００９】

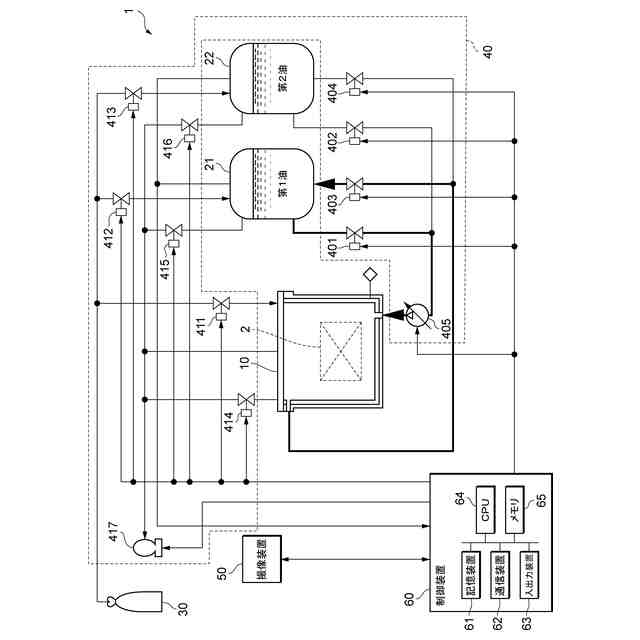

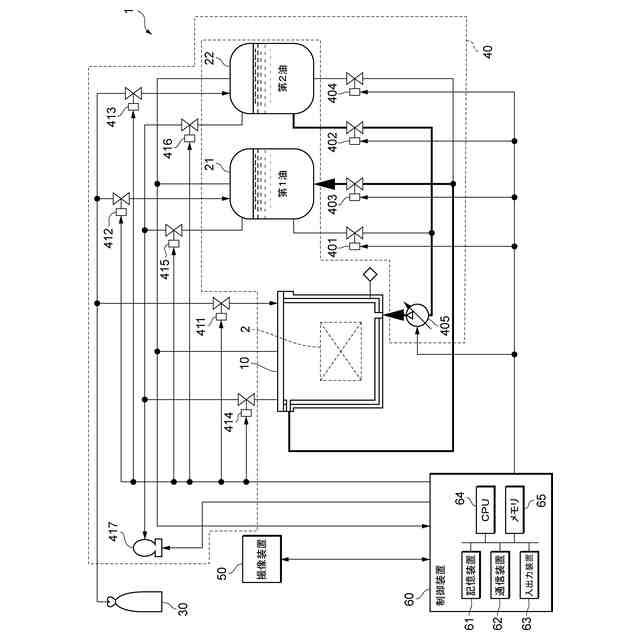

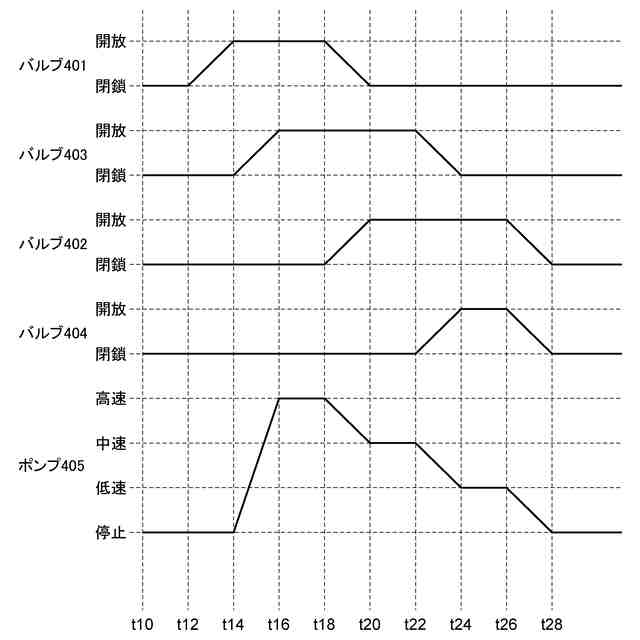

また、前記供給調整部は、前記第１タンク又は前記第２タンクから供給される油の流速を調整するポンプと、前記第１タンクから前記ポンプに向かう流路の開閉動作を行う第１バルブと、前記第２タンクから前記ポンプに向かう流路の開閉動作を行う第２バルブと、前記油槽から前記第１タンクに向かう流路の開閉動作を行う第３バルブと、前記油槽から前記第２タンクに向かう流路の開閉動作を行う第４バルブとを含み、前記制御パラメータは、前記第１バルブ～前記第４バルブの開閉タイミングと、前記ポンプの回転速度とを含む。
【００１０】
また、前記第２油は、前記第１油よりも粘度又は温度が低く、前記制御装置は、前記第１油を前記油槽に供給する場合における前記第１油の流速が前記第２油を前記油槽に供給する場合における前記第２油の流速よりも速くなるように、前記供給調整部の動作を制御する。
（【００１１】以降は省略されています）
