特許ウォッチ

公開番号2025141627
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041645
出願日2024-03-15
発明の名称ノンリーク三方弁
出願人株式会社不二越
代理人個人,個人
主分類F16K 11/07 20060101AFI20250919BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】高精度での加工が可能であり、且つ切替弁の切替時の作動流体のリークを好適に防ぐことが可能なノンリーク三方弁を提供することを目的としている。

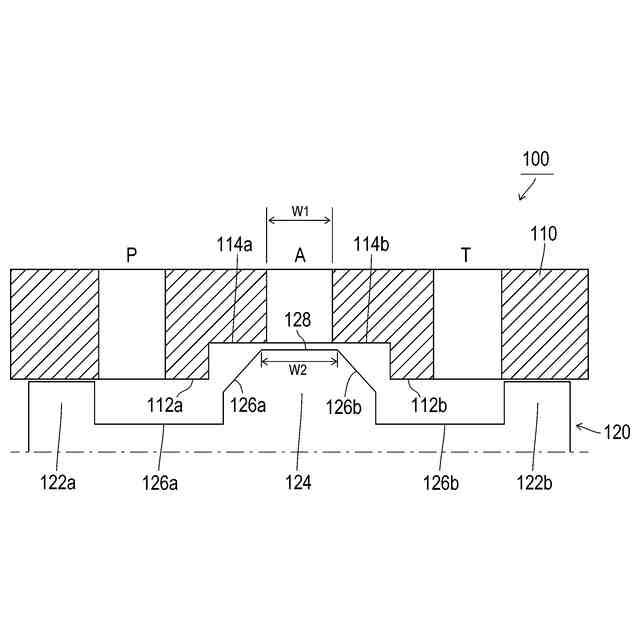

【解決手段】本発明にかかるノンリーク三方弁の代表的な構成は、スリーブ110と、スリーブに設けられたPポート、Aポート、Tポートと、スリーブの中を摺動して、Pポート、Aポート、Tポートの連通を切り替えるシャフト120と、を備え、シャフト120はAポートの連通先をPポートまたはTポートに切り替えるポペット部124とを有し、ポペット部124は、両端の円錐面126a、126bと、円錐面の間に配置される円柱面128とを有し、スリーブ110は、Aポートの両側にポペット部と接触する弁座112a、112bと、弁座とAポートの間に配置されポペット部の円柱面と対向して絞りを形成する絞り面114a、114bを有することを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
スリーブと、
前記スリーブに設けられたＰポート、Ａポート、Ｔポートと、
前記スリーブの中を摺動して、前記Ｐポート、前記Ａポート、前記Ｔポートの連通を切り替えるシャフトと、
を備え、
前記シャフトは前記Ａポートの連通先を前記Ｐポートまたは前記Ｔポートに切り替えるポペット部を有し、
前記ポペット部は、両端の円錐面と、該円錐面の間に配置される円柱面とを有し、
前記スリーブは、前記Ａポートの両側に前記ポペット部と接触する弁座と、該弁座とＡポートの間に配置され該ポペット部の円柱面と対向して絞りを形成する絞り面を有することを特徴とするノンリーク三方弁。
続きを表示（約 210 文字）【請求項２】
前記円柱面の幅は、前記Ａポートの幅よりも長いことを特徴とする請求項１に記載のノンリーク三方弁。
【請求項３】
前記シャフトは、前記Ｐポートおよび前記Ｔポートより外側に、作動流体の漏れを防止する一対のスプール部を有し、
前記円柱面と前記絞り面の間のクリアランスは、前記スプール部と前記スリーブの間のクリアランスよりも大きいことを特徴とする請求項１に記載のノンリーク三方弁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ノンリーク三方弁に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
産業設備において作動流体の供給を制御する装置として切替弁が用いられている。その中でも、Ｐポート、Ａポート、Ｔポートなどの３つのポートを切り替える切換弁は三方弁と称されている。
【０００３】
切替弁としては、例えば特許文献１には、「弁室内に互いに対向して設けられた１対の弁座と、両弁座間で弁室に連通する共通ポートと、両弁座の外側で弁室に連通する対をなす選択ポートと、電磁アクチュエータにより両弁座に選択的に当接させる弁子とを有する吸着型酸素濃縮器用電磁弁」が開示されている。
【０００４】
特に特許文献１の吸着型酸素濃縮器用電磁弁では、「上記弁子の両側部に、各弁座に受け止められるポペット弁座と、このポペット弁座の外端面から突出し、弁座内の弁孔に挿抜されるスプール部とを設け」ている。そして、「両スプール部は、弁子を両弁座間の中央に位置させた時にそれぞれ弁孔に所定の重なり寸法にわたって封止状に突入するように形成し、上記弁子が両弁座間の中央から任意の一方の弁座側に所定量以上変位した時にその他方の弁座を開弁するように形成されること」を特徴としている。
【先行技術文献】
【特許文献】
【０００５】
実用新案登録公報第２５９４４４２号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１では、スプール部とポペット弁座が連続的につながっており、ポペット弁座の内径側にスプール部がある。このため、研削砥石などでポペット弁座（傾斜面）を研磨するときにスプール部（円筒面）に加工ツールが干渉してしまう形状であり、精度良く加工することが困難である。したがって特許文献１の吸着型酸素濃縮器用電磁弁は、製造性が低く、コストの増大を招くことが懸念される。また特許文献１の構成では、ポペット弁座の近傍にスプール部の摺動面がある。このため、弁座が叩かれて内径に変形した場合、スプール部のクリアランスがなくなり、接触してスティックしてしまう可能性がある。
【０００７】
本発明は、このような課題に鑑み、高精度での加工が可能であり、且つ切替弁の切替時の作動流体のリークを好適に防ぐことが可能なノンリーク三方弁を提供することを目的としている。
【課題を解決するための手段】
【０００８】

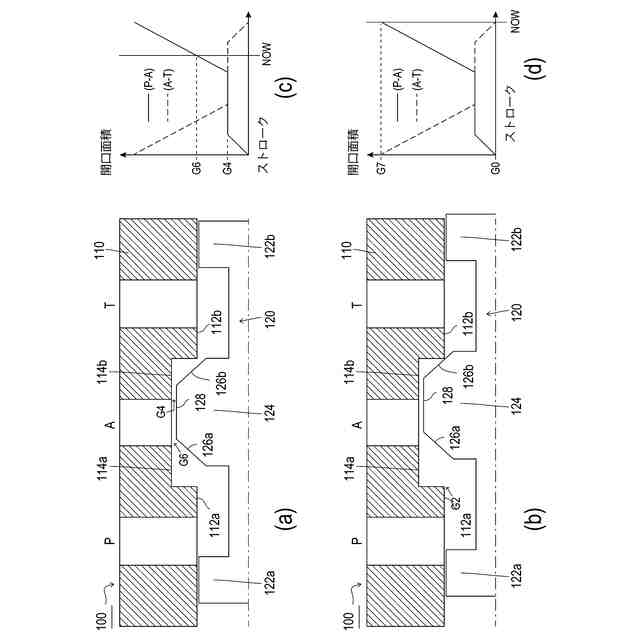

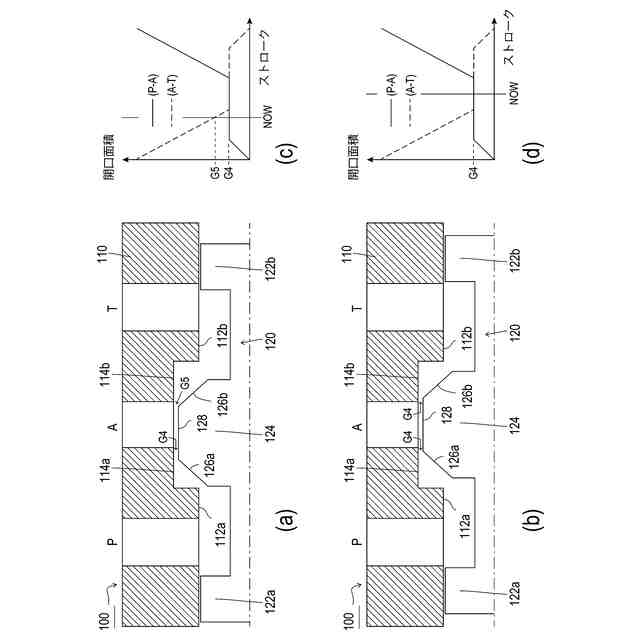

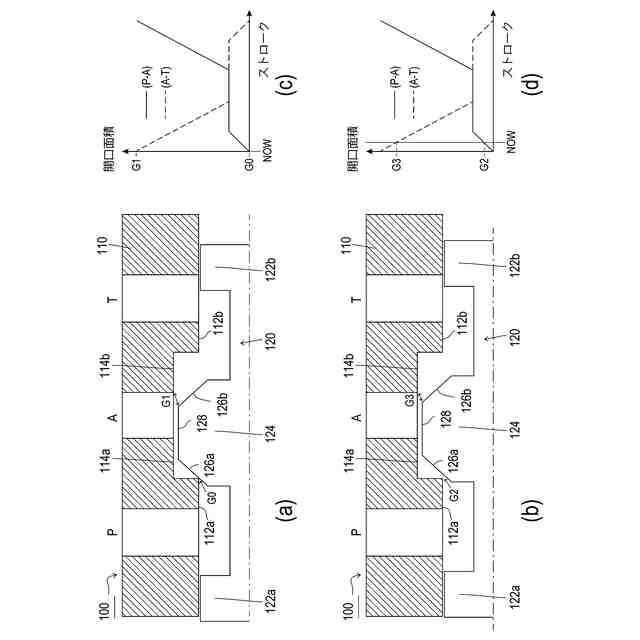

上記課題を解決するために、本発明にかかるノンリーク三方弁の代表的な構成は、スリーブ（外筒）と、スリーブに設けられたＰポート（ポンプポート）、Ａポート（出力ポート）、Ｔポート（タンクポート）と、スリーブの中を摺動して、Ｐポート、Ａポート、Ｔポートの連通を切り替えるシャフトと、を備え、シャフトはＡポートの連通先をＰポートまたはＴポートに切り替えるポペット部とを有し、ポペット部は、両端の円錐面と、円錐面の間に配置される円柱面とを有し、スリーブは、Ａポートの両側にポペット部と接触する弁座と、弁座とＡポートの間に配置されポペット部の円柱面と対向して絞りを形成する絞り面（内周面）を有することを特徴とする。
【０００９】
円柱面の幅は、Ａポートの幅よりも長いことが好ましい。
【００１０】
シャフトは、ＰポートおよびＴポートより外側に、作動流体の漏れを防止する一対のスプール部を有し、円柱面と絞り面の間のクリアランスは、スプール部とスリーブの間のクリアランスよりも大きくてもよい。
【発明の効果】
（【００１１】以降は省略されています）
