発明の名称固定具
出願人株式会社TOP-UP
代理人個人
主分類F16B 2/08 20060101AFI20250725BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】工具が固定具に対して位置ずれすることを抑制でき、かつ、固定具を固定対象物に固定する過程で固定具の割れを抑制できる、固定具を提供する。
【解決手段】第1方向B1に延ばされた本体部13と、本体部13に接続された第1立ち上げ部及び第2立ち上げ部と、を有し、本体部13は、第2方向B2で第1立ち上げ部と第2立ち上げ部との間に配置され、第1立ち上げ部に接続された第1腕部17と、第2立ち上げ部に接続された第2腕部18と、が設けられ、本体部13は、第1方向B1に延ばされたプレート部と、プレート部から突出された支持部23,26と、プレート部及び支持部23,26を貫通して設けられ、かつ、固定具が進入される取り付け孔24,28と、を有し、支持部23,26の外周面には、プレート部から先端に近づくことに伴い外径φ2,φ4が縮小するテーパが施されているンサートクリップ10を構成した。
【選択図】図1A
特許請求の範囲【請求項１】
固定対象物の取り付け面に固定され、かつ、前記取り付け面に沿うように第１方向に延ばされた本体部と、
前記本体部に接続された第１立ち上げ部及び第２立ち上げ部と、
を有し、
前記第１立ち上げ部及び前記第２立ち上げ部は、前記取り付け面に沿う方向で前記第１方向に対して交差する第２方向に間隔をおいて配置され、
前記本体部は、前記第２方向で前記第１立ち上げ部と前記第２立ち上げ部との間に配置され、
前記第１立ち上げ部に接続され、かつ、支持対象物の周囲の一部を囲むように配置される第１腕部と、
前記第２立ち上げ部に接続され、かつ、前記支持対象物の周囲の一部を囲むように配置される第２腕部と、
が設けられ、
前記本体部は、
前記第１方向に延ばされたプレート部と、
前記プレート部のうち前記取り付け面の反対の位置から突出された支持部と、
前記プレート部及び前記支持部を貫通して設けられ、かつ、固定具が進入される取り付け孔と、
を有し、
前記支持部の外周面には、前記プレート部から先端に近づくことに伴い外径が縮小するテーパが施されている、固定具。
続きを表示（約 400 文字）【請求項２】
請求項１記載の固定具において、
前記本体部は、前記プレート部のうち前記取り付け面の反対の位置から突出され、かつ、前記支持部を囲むように設けられた環状の壁部を更に備え、
前記壁部の内周面には、前記プレート部から先端に近づくことに伴い内径が拡大するテーパが施されている、固定具。
【請求項３】
請求項２記載の固定具において、
前記支持部と前記壁部との間に、前記支持部を中心とする環状の凹部が設けられている、固定具。
【請求項４】
請求項３記載の固定具において、
前記支持部は、前記第１方向に間隔をおいて設けられた第１支持部及び第２支持部を含み、
環状の前記壁部は、
前記第１支持部を囲むように設けられた第１壁部と、
前記第２支持部を囲むように設けられた第２壁部と、
を含む、固定具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、支持対象物を固定対象物に取り付ける固定具に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
支持対象物を固定対象物に取り付ける固定具の一例が、特許文献１に記載されている。特許文献１に記載された固定具は、配水管（支持対象物）を結束するサドルバンド（固定具）と、サドルバンドが固定される金具（固定対象物）と、サドルバンドに設けられた２つの丸穴と、金具に設けられた長穴と、丸穴及び長穴に挿入されるボルトと、ボルトがねじ込まれるナットと、を有する。ボルト及びナットは、配水管の幅方向で、配水管の両側に配置される。長尺物を対象物に取り付ける固定具は、特許文献２にも記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－９２６１号公報
特開平９－１２６３５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１及び特許文献２に記載されている固定具では、固定具を固定対象物に固定する工具が固定具に対して位置ずれすること、及び固定具を固定対象物に固定する過程で固定具の割れが生じること、について認識されておらず、これらの点で改善の余地があった。
【０００５】
本開示の目的は、工具が固定具に対して位置ずれすることを抑制でき、かつ、固定具を固定対象物に固定する過程で固定具の割れを抑制できる、固定具を提供することである。
【課題を解決するための手段】
【０００６】
一実施形態の固定具は、固定対象物の取り付け面に固定され、かつ、前記取り付け面に沿うように第１方向に延ばされた本体部と、前記本体部に接続された第１立ち上げ部及び第２立ち上げ部と、を有し、前記第１立ち上げ部及び前記第２立ち上げ部は、前記取り付け面に沿う方向で前記第１方向に対して交差する第２方向に間隔をおいて配置され、前記本体部は、前記第２方向で前記第１立ち上げ部と前記第２立ち上げ部との間に配置され、
前記第１立ち上げ部に接続され、かつ、支持対象物の周囲の一部を囲むように配置される第１腕部と、前記第２立ち上げ部に接続され、かつ、前記支持対象物の周囲の一部を囲むように配置される第２腕部と、が設けられ、前記本体部は、前記第１方向に延ばされたプレート部と、前記プレート部のうち前記取り付け面の反対の位置から突出された支持部と、前記プレート部及び前記支持部を貫通して設けられ、かつ、固定具が進入される取り付け孔と、を有し、前記支持部の外周面には、前記プレート部から先端に近づくことに伴い外径が縮小するテーパが施されている。
【発明の効果】
【０００７】
一実施形態の固定具は、固定具を固定対象物に固定する工具が固定具に対して位置ずれすることを抑制でき、かつ、固定具を固定対象物に固定する過程で固定具の割れを抑制できる。
【図面の簡単な説明】
【０００８】

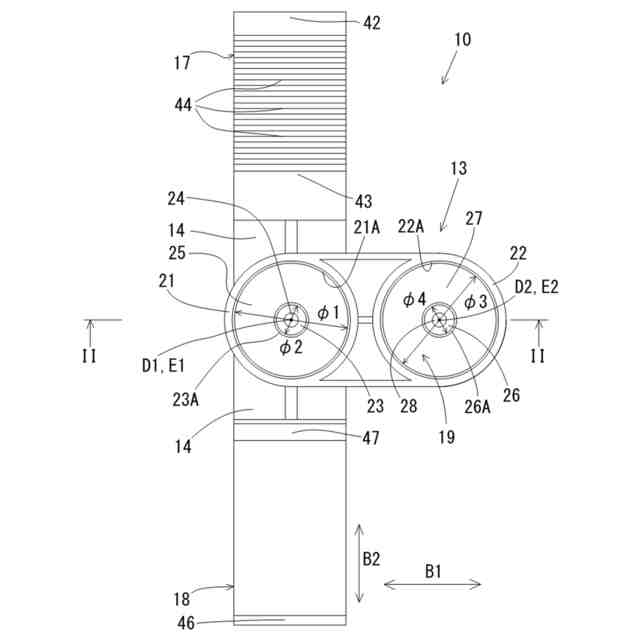

本開示における固定具の一実施形態であるインサートクリップが、管体を保持していない状態の平面図である。

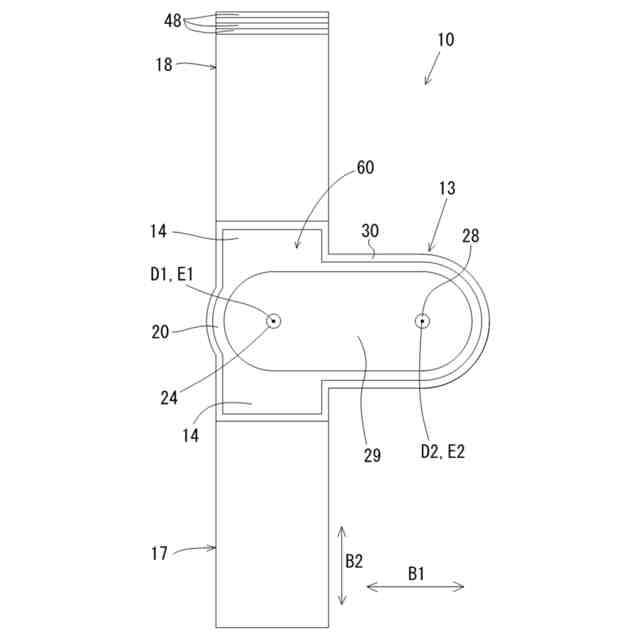

図１Ａのインサートクリップの底面図である。

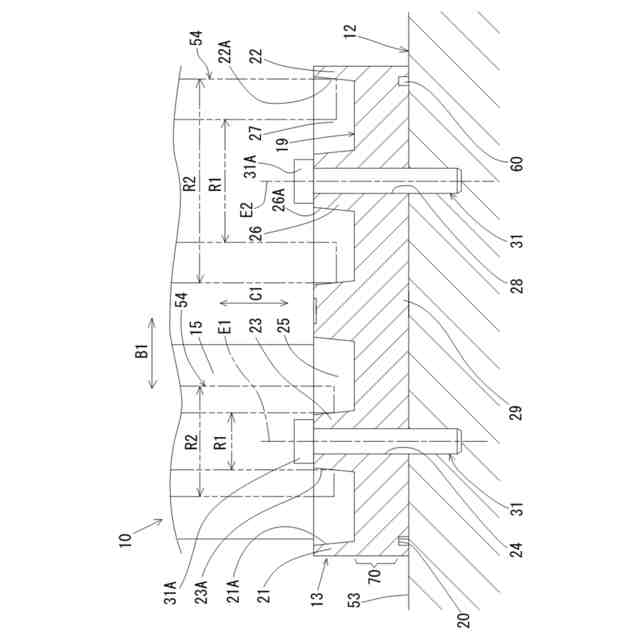

図１のインサートクリップをＩＩ－ＩＩ線に沿って破断した正面断面図である。

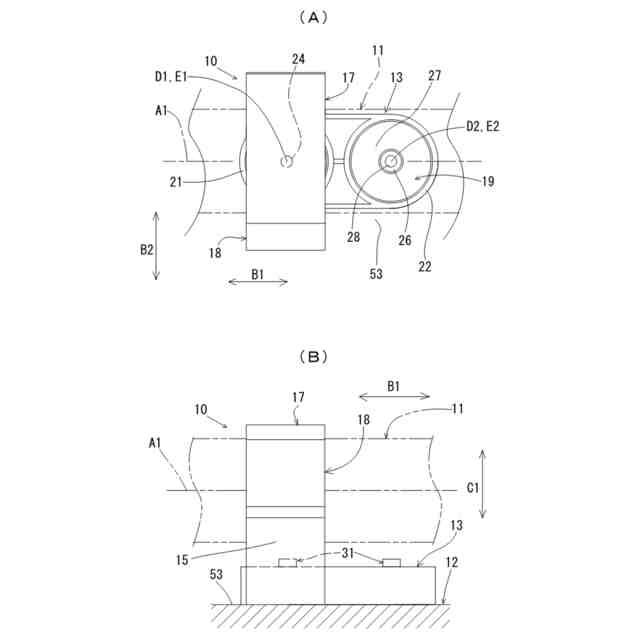

図３（Ａ）は、インサートクリップが管体を保持している状態の平面図、図３（Ｂ）は、インサートクリップが管体を保持している状態の側面図である。

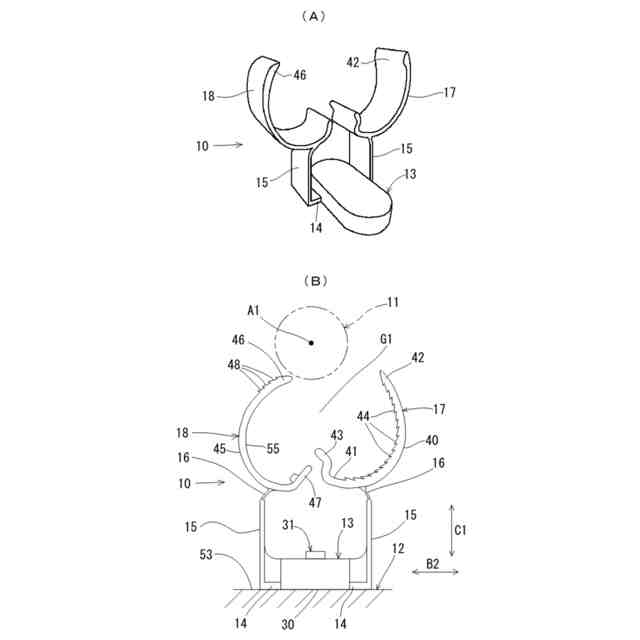

図４（Ａ）は、インサートクリップの斜視図、図４（Ｂ）は、インサートクリップが管体を保持していない状態の側面図である。

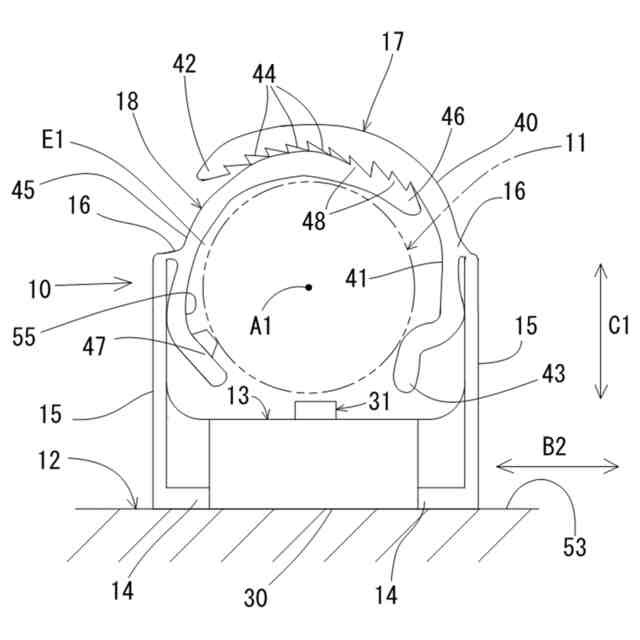

インサートクリップが管体を保持している状態の側面図である。
インサートクリップの他の具体例を示す平面図である。

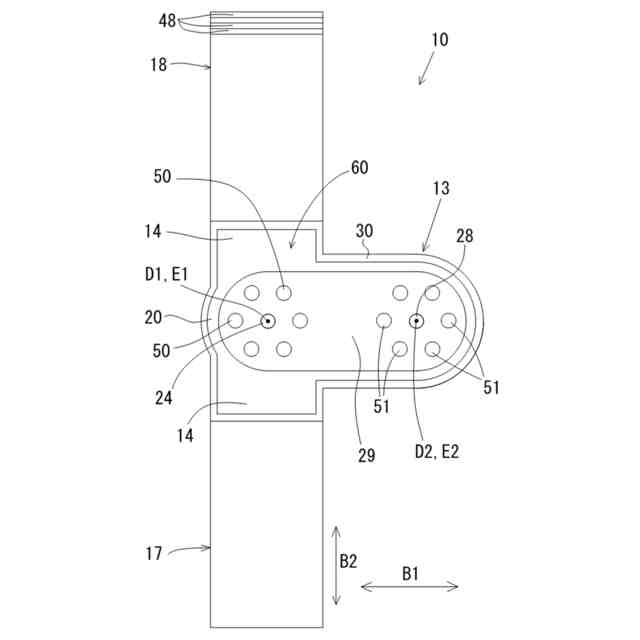

図６Ａのインサートクリップの底面図である。

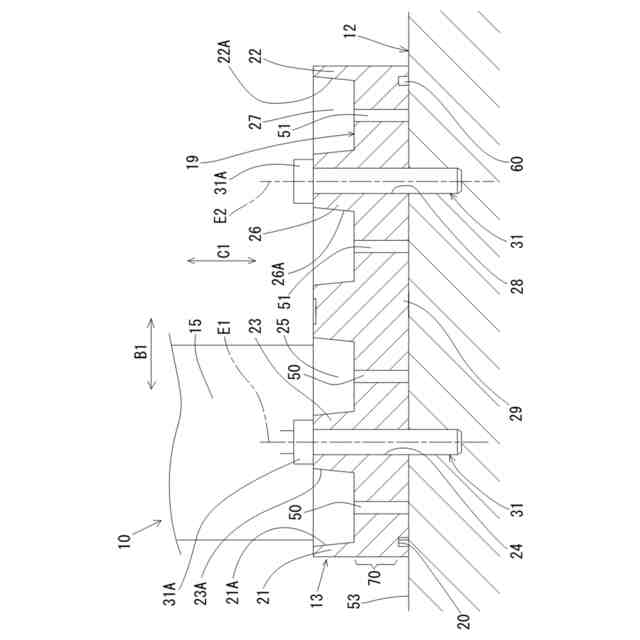

図６Ａのインサートクリップを、ＶＩＩ－ＶＩＩ線に沿って破断した正面断面図である。
【発明を実施するための形態】
【０００９】
（概要）
本実施形態の固定具は、支持対象物を固定対象物に取り付ける場合に用いられる。固定具は、例えば、工具から固定対象物へ向けて打ち出される固定要素、または、固定対象物へねじ込まれる固定要素により、固定対象物へ固定される。工具は、空気圧で動作するもの、または電動モータの回転力で動作するもの、作業者が手作業で動作させるもの、のうちの何れであってもよい。本実施形態の固定具は、図１Ａ、図１Ｂ、図２、図３、図４、図５、図６Ａ、図６Ｂ、図７に基づいて説明されている。
【００１０】
固定具の一例であるインサートクリップ１０は、支持対象物の一例である長尺状の管体１１を、固定対象物１２に対して取り付けるためのものである。管体１１は、長尺物として把握することもできる。固定対象物１２は、建築物の構造体、例えば、柱、土台、壁、床、屋根版、小屋組、梁等のうちの何れであってもよい。インサートクリップ１０は、ガチャバンドまたはサドルバンドと定義してもよい。管体１１は、例えば、合成樹脂製であり、かつ、可撓性を有する。管体１１は、例えば、ケーブルを覆うコルゲートパイプ、または、ウレタンフォームが巻かれたパイプである。図４（Ｂ）及び図５に示された管体１１は、中心線Ａ１に対して垂直な平面における外周面形状が、例えば略円形である。中心線Ａ１は、管体１１の中心を通る仮想線であり、中心線Ａ１は、第１方向Ｂ１に沿って配置されるものとする。
