公開番号2025171384
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076666
出願日2024-05-09
発明の名称ゲート弁バルブ
出願人個人
代理人個人
主分類F16K 51/00 20060101AFI20251113BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】汚泥を含む汚濁水を流す排水管に使用しても、弁体や弁箱内に付着した固形物を除去可能なゲート弁バルブを提供することである。

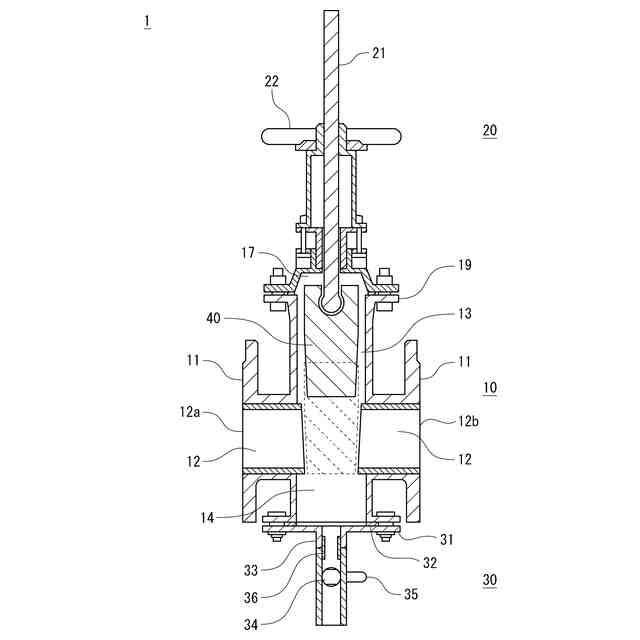

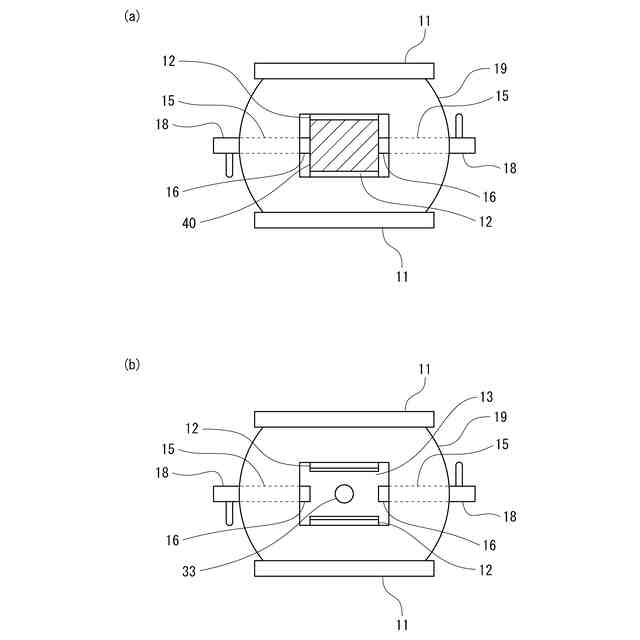

【解決手段】弁箱10の供給口と排出口とを結ぶ流水路12に直交して移動し、当該流水路12を開閉する弁体40と、その弁体40が流水路12を開放する位置から閉鎖する位置まで摺動可能にする一対の対向位置にあるガイドレール16と、当該両ガイドレール16の長手方向の上方から摺動面に垂直に弁箱10内へ洗浄水を放出する放水口15と、弁体40の直下の前記弁箱内に設けた下溝14と、当該下溝14の最下部に設けた排水口33とを備えることにより、弁体40がガイドレール16に垂直に放出される洗浄水により洗浄されるとともに、ガイドレール16周辺にも洗浄水が当たるので、弁体40や弁箱10に付着した固形物が洗い流され、弁体40を流水路12の閉鎖位置まで降下させることができる。

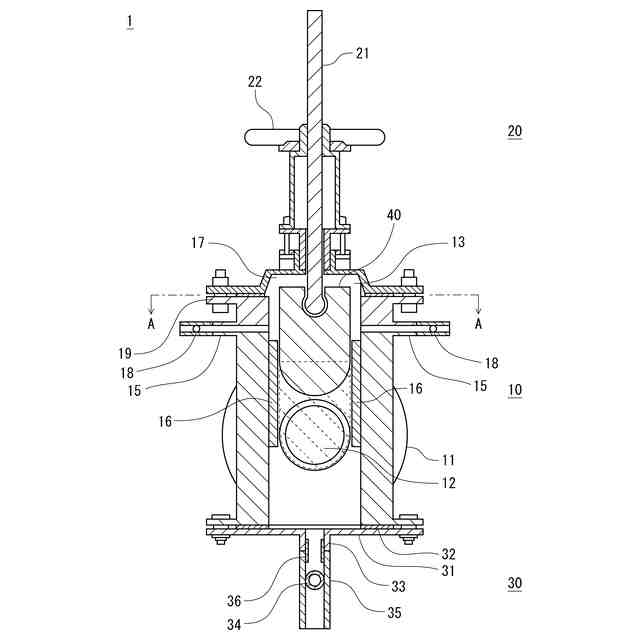

【選択図】図2
特許請求の範囲【請求項１】
弁箱の供給口と排出口とを結ぶ流水路に直交して移動し、当該流水路を開閉する弁体と、
当該弁体が前記流水路を開放する位置から閉鎖する位置まで摺動可能にする一対の対向位置にあるガイドレールと、
当該両ガイドレールの長手方向の上方から摺動面に垂直に弁箱内へ洗浄水を放出する放水口と、
前記弁体の直下の前記弁箱内に設けた下溝と、
当該下溝の最下部に設けた排水口と
を備えたゲート弁バルブ。
続きを表示（約 190 文字）【請求項２】
前記排水口はボールバルブを備え、
前記弁体や前記弁箱の清掃時に当該ボールバルブを開放して排水可能とする
ことを特徴とする請求項１に記載のゲート弁バルブ。
【請求項３】
前記下溝の下方は開放されており、当該下溝を塞ぐ底面と前記排水口とを形成する部材は前記弁箱に着脱可能である
ことを特徴とする請求項２に記載のゲート弁バルブ。

発明の詳細な説明【技術分野】
【０００１】
本発明はゲート弁バルブに関し、特に、汚泥を含む排水管に使用するゲート弁バルブに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

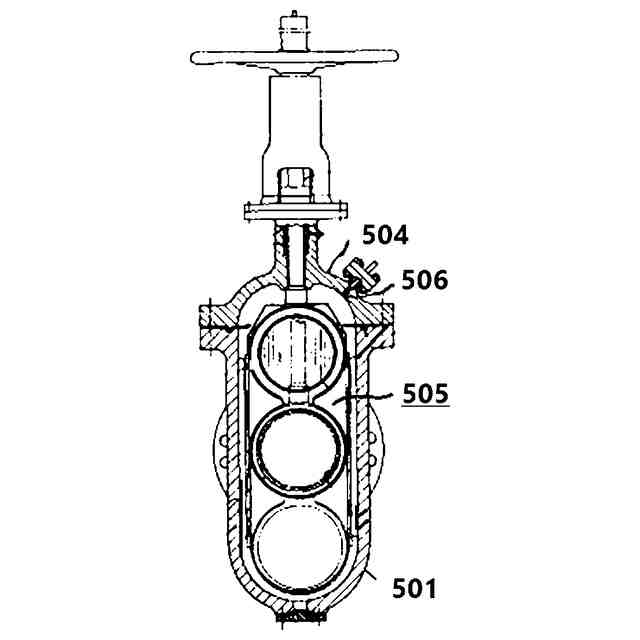

従来より、このゲート弁バルブとしては、例えば、特許文献１に記載されているような地熱蒸気用開閉弁があった。図４と図５は、特許文献１に記載された従来の地熱蒸気用開閉弁を示すものである。
【０００３】
図４と図５において、弁箱５０１の一端部に地熱蒸気供給口５０２を開口し、他端部に地熱蒸気排出口５０３を開口し、地熱蒸気供給口５０２と地熱蒸気排出口５０３とを連通する流水路を開閉する弁体５０５が弁箱５０１の内部を昇降した。そして、弁箱５０１の上部蓋５０４に洗浄用圧力水注水口５０６を設け、下部には洗浄水排出口５０７と開閉弁５０８を設けていた。これにより、地熱蒸気に含まれる硫黄、硫化水素、シリカなどの種々の成分の弁体５０５への付着を防止していた。
【０００４】
また、従来の仕切弁としては、特許文献２に記載されているようなものもあった。図６は、特許文献２に記載された従来の仕切弁を示すものである。
【０００５】
図６において、仕切弁体７０１の直下に弁箱内底部に凹溝７０２を備え、その側壁部に凹溝と通じる送水管７０３および排水管７０４を取り付けるとともに、これらの送水管７０３および排水管７０４を介して洗いだし水を凹溝内に送り込みかつ通過させて、凹溝７０２内に溜まった土、砂、ゴミなどを洗いだし水とともに弁箱７０５外へ排出できるようにしていた。
【先行技術文献】
【特許文献】
【０００６】
特開昭５７－９４１７２号公報
特開平４－１４５２７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、上記従来例の特許文献１に記載の構成では、弁体の上方から斜め下方に向けて洗浄水を噴射して弁体に付着した地熱蒸気に含まれる種々の成分からなる固形物を洗浄するものであったので、汚泥を含む排水管に接続されたゲート弁バルブのように弁体や弁箱内面に長期間に渡って付着した固形物を除去することは困難であった。
【０００８】
また、洗浄用圧力水注水口５０６を上部蓋５０４に一カ所設けている構造では、洗浄用圧力水注水口５０６の周辺に付着した固形物を除去することができず、注水口が塞がってしまうおそれもあった。
【０００９】
このため、弁体や弁箱内面に付着した固形物を洗い落とすことができず、排水管に接続するゲート弁バルブを閉じようとしても弁体が流水路まで下がらず流水路を閉鎖できないという課題を有していた。
【００１０】
さらにまた、上記従来の特許文献２に記載の構成では、弁体直下の凹溝内に排水管を水平に設けているため、送水管と排水管とを共に設ける構造でないと凹溝の清掃が十分にできなかった。
（【００１１】以降は省略されています）
