公開番号2025111962
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024005922
出願日2024-01-18
発明の名称識別リング
出願人株式会社オンダ製作所
代理人
主分類F16L 11/12 20060101AFI20250724BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】蛇腹状の管体に取り付けた状態においても通管作業を円滑に行うことができる新規な識別リングを提供する。
【解決手段】識別リング10は、山部93と谷部94とが軸線方向Yに交互に設けられた蛇腹状の管体90の外面に取り付けられる。識別リング10は、周方向の一部が離間された円筒状の本体20と、本体20の内面21に突設され、谷部94内に配置可能な突条30とを備える。突条30が谷部94内に配置されたとき、本体20の軸線方向Yの第1端縁25及び第2端縁26が山部93にそれぞれ位置するように、突条30から第1端縁25までの軸線方向Yの長さL3と、突条30から第2端縁26までの軸線方向Yの長さL3とが設定されている。
【選択図】図6
特許請求の範囲【請求項１】
山部と谷部とが軸線方向に交互に設けられた蛇腹状の管体の外面に取り付けられる識別リングであって、
周方向の一部が離間された円筒状の本体と、
前記本体の内面に突設され、前記谷部内に配置可能な突条とを備え、
前記突条が前記谷部内に配置されたとき、前記本体の前記軸線方向の第１端縁及び第２端縁が前記山部にそれぞれ位置するように、前記突条から前記第１端縁までの前記軸線方向の長さと、前記突条から前記第２端縁までの前記軸線方向の長さとが設定されている識別リング。
続きを表示（約 130 文字）【請求項２】
前記本体の外面において、前記軸線方向の両端部には、それぞれ前記第１端縁及び前記第２端縁に向かうほど前記管体の外面に近づくように、前記管体の軸線に対して４°～１６°の角度で傾斜するテーパ面が形成されている請求項１に記載の識別リング。

発明の詳細な説明【技術分野】
【０００１】
本発明は、管体に取り付けられる識別リングに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
管体の配管先などを表示するために管体に取り付けられる表示体が例えば特許文献１に開示されている。特許文献１の図１６に示す表示体は、敷設済みの蛇腹状の鞘管に取り付けられる。表示体は、周方向の一部が離間した円筒状をなし、その内面には突条が設けられている。突条が鞘管外面の谷部に配置されて軸線方向にずれることを抑制している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１２７７５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
敷設前の管体、例えば、蛇腹状のコルゲート管に湯水を識別するための表示体を取り付けた状態で、床下や天井裏を通管させたい場合がある。その際、上記のような表示体を蛇腹状のコルゲート管に取り付けると、コルゲート管外面の谷部と表示体との間に隙間が生じやすく、通管時に表示体が床下や天井裏にある構造物に引っかかるなどして、通管が困難となるおそれがある。
【０００５】
本発明の目的は、蛇腹状の管体に取り付けた状態においても通管作業を円滑に行うことができる新規な識別リングを提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決する識別リングは、山部と谷部とが軸線方向に交互に設けられた蛇腹状の管体の外面に取り付けられる識別リングであって、周方向の一部が離間された円筒状の本体と、前記本体の内面に突設され、前記谷部内に配置可能な突条とを備え、前記突条が前記谷部内に配置されたとき、前記本体の前記軸線方向の第１端縁及び第２端縁が前記山部にそれぞれ位置するように、前記突条から前記第１端縁までの前記軸線方向の長さと、前記突条から前記第２端縁までの前記軸線方向の長さとが設定されている。
【０００７】
上記識別リングにおいて、前記本体の外面において、前記軸線方向の両端部には、それぞれ前記第１端縁及び前記第２端縁に向かうほど前記管体の外面に近づくように、前記管体の軸線に対して４°～１６°の角度で傾斜するテーパ面が形成されている。
【図面の簡単な説明】
【０００８】

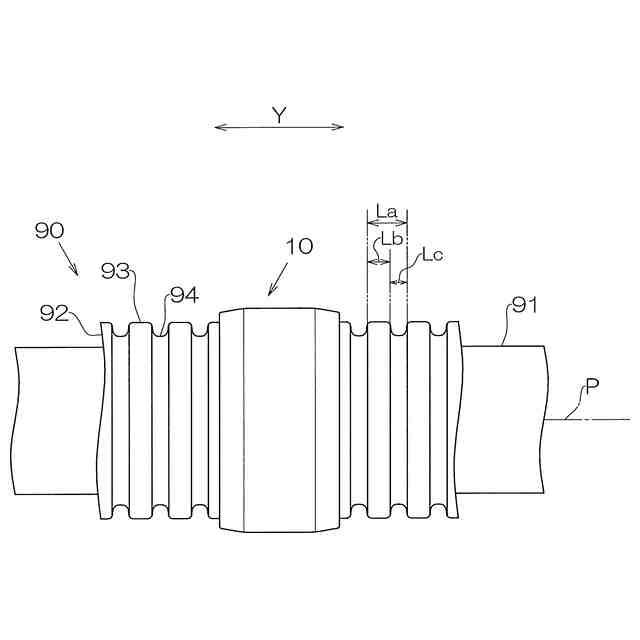

識別リングを管体に取り付けた状態を示す平面図。

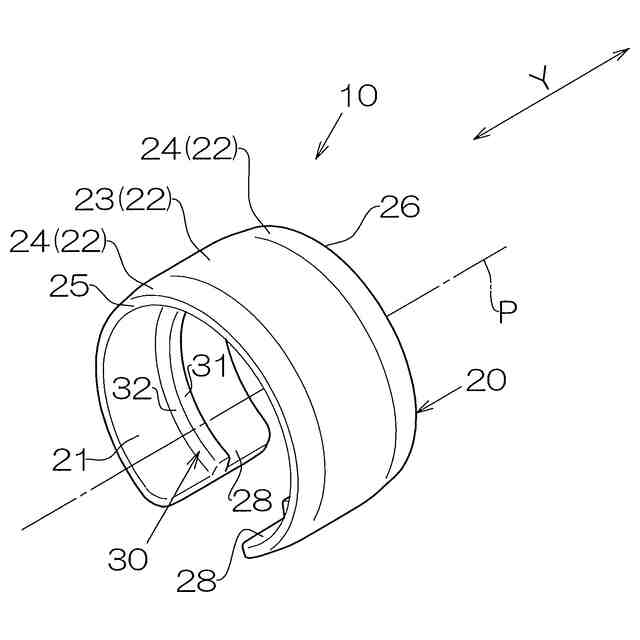

識別リングの正面、平面及び右側面を示す斜視図。

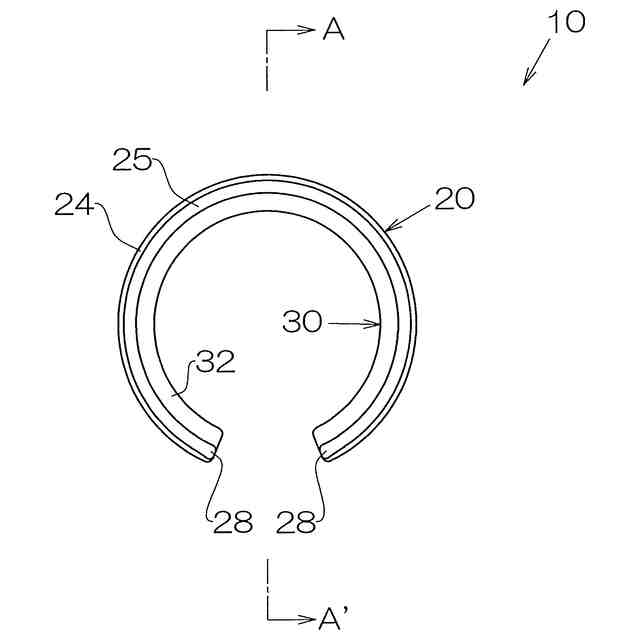

識別リングを示す正面図。

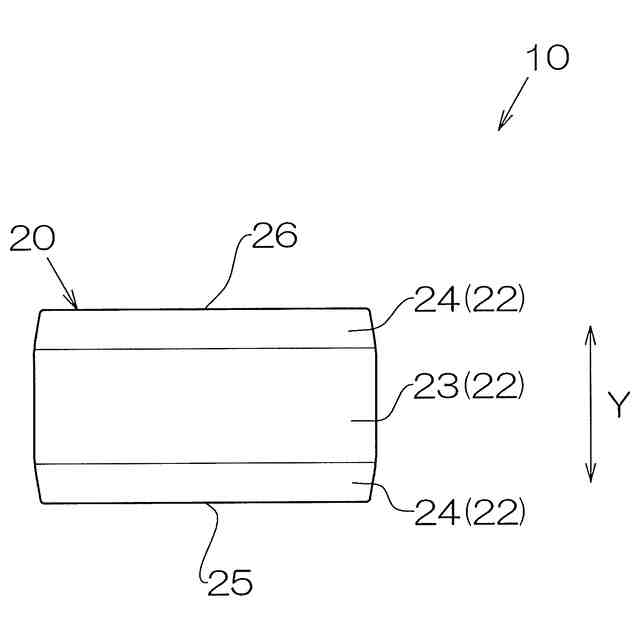

識別リングを示す平面図。

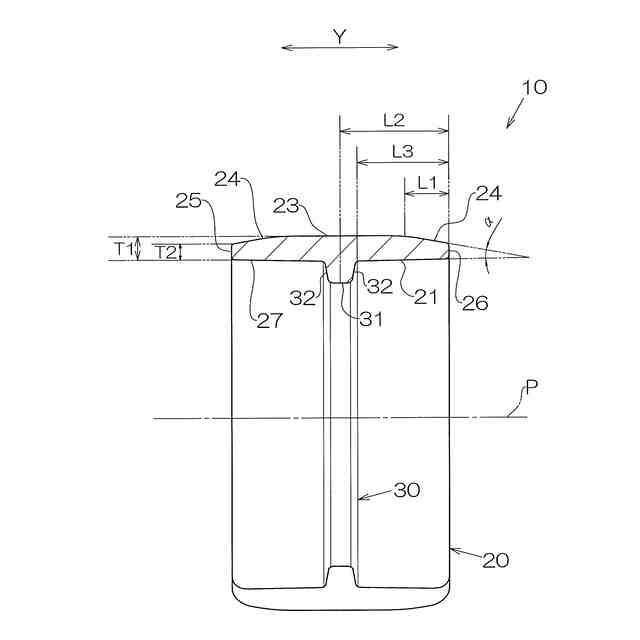

識別リングを示すＡーＡ拡大断面図。

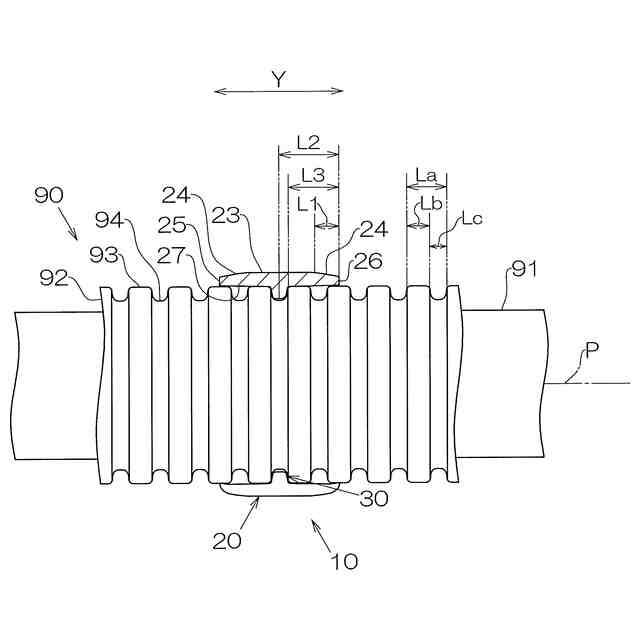

識別リングを管体に取り付けた状態において、識別リングを断面で示す説明図。

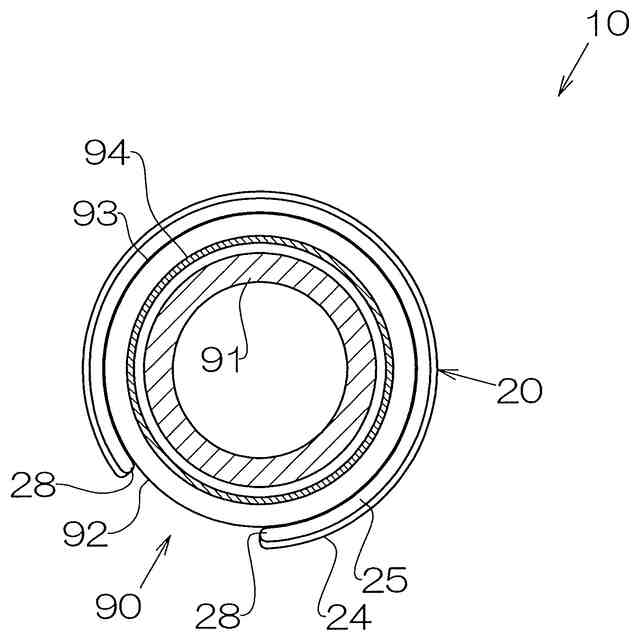

識別リングを管体に取り付けた状態において、管体を断面で示す説明図。

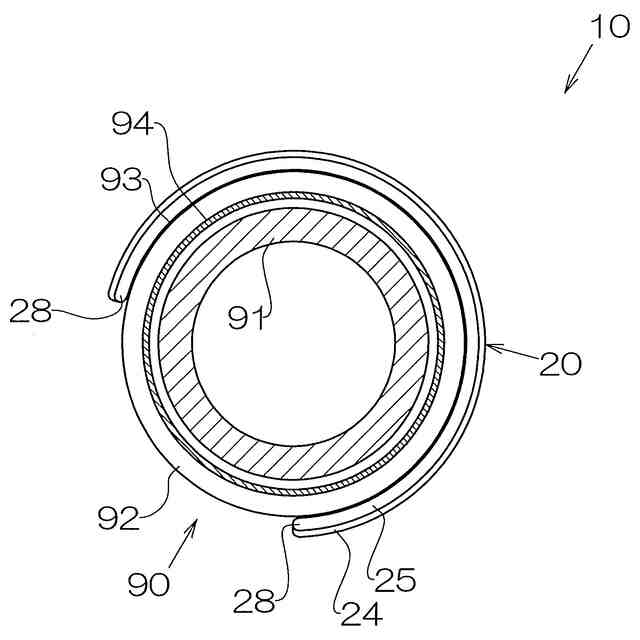

識別リングを大径の管体に取り付けた状態において、管体を断面で示す説明図。
【発明を実施するための形態】
【０００９】
［一実施形態］
以下、蛇腹状の管体に取り付けられる識別リングに具体化した一実施形態について説明する。
図１に示すように、識別リング１０は蛇腹状の管体９０の外面に取り付けられる。管体９０は、給水給湯用のパイプ９１と、パイプ９１を覆い、保護するコルゲート管９２とを有する。コルゲート管９２は、山部９３と谷部９４とが軸線方向Ｙに交互に設けられた蛇腹状の管である。コルゲート管９２は全体が白色となっている。なお、パイプ９１とコルゲート管９２は、軸線Ｐが共通し、軸線方向Ｙも共通するため、以下、管体９０の軸線Ｐ又は軸線方向Ｙとして説明する。軸線方向Ｙにおいて、コルゲート管９２の山部９３と谷部９４との合計の長さ（以下、「単位長さ」という）をＬａとし、山部９３の長さをＬｂとし、谷部９４の長さをＬｃとする。
【００１０】
識別リング１０は、管体９０（パイプ９１）に水と湯のどちらが流れるかを示すために全体に色が付けられている。例えば、水が流れることを示す識別リング１０は青色とし、湯が流れることを示す識別リング１０は赤色としている。識別リング１０は、ポリエチレン、ポリプロピレン等の樹脂を用いて、射出成形等により一体成形されている。
（【００１１】以降は省略されています）
