公開番号2025140777
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040352
出願日2024-03-14
発明の名称電気機器
出願人アイホン株式会社
代理人個人
主分類F16J 15/06 20060101AFI20250919BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】両面テープ等を用いずともカバー部材にパッキンを取り付けることができ、製造に係る作業効率の良い電気機器を提供する。
【解決手段】収納凹部18を被覆可能なカバー部材30のカバー部31に、後方へ突出する取付リブ35、35・・を設ける一方、弾性変形可能なパッキン40に、取付リブ35、35・・を押し込むことで取付リブ35、35が貫通可能な切り込み41、41・・を設けており、取付リブ35、35・・を切り込み41、41・・に押し込んで貫通させることにより切り込み41、41・・が弾性変形し、当該弾性変形に伴い取付リブ35、35・・の基端部がパッキン40に挟持されることによって、パッキン40が取り付けられるようにした。
【選択図】図8
特許請求の範囲【請求項１】
本体ケースの前面に開口部が設けられ、前記開口部の前方を覆う被覆姿勢と前記開口部の前方を開放する開放姿勢との間で姿勢変更可能なカバー部材が取り付けられているとともに、前記カバー部材の後面に弾性変形可能なパッキンが取り付けられた電気機器であって、
前記カバー部材に、後方へ突出するリブが設けられている一方、前記パッキンに、前記リブを押し込み可能な切り込みが設けられており、
前記リブを前記切り込みに押し込むことにより前記切り込みが弾性変形し、当該弾性変形に伴い前記リブが前記パッキンに挟持されることによって、前記パッキンが取り付けられていることを特徴とする電気機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、本体ケースに開閉動作可能なカバー部材が取り付けられてなる電気機器に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来一般的な電気機器には、たとえば本体ケースの表面にコネクタを露出させるための開口部が設けられているとともに、そのコネクタを被覆／露出可能な、すなわち開口部を開閉可能なカバー部材が取り付けられてなるものがある（たとえば特許文献１）。そして、そのような電気機器においては、カバー部材の箇所から水や湿気が浸入する事態を防止するためにカバー部材にパッキンを取り付けることもある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－７７６９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来ではカバー部材にパッキンを取り付けるにあたり、両面テープを用いてカバー部材の表面に貼着する等していたが、そのように両面テープを利用して貼着するという作業は煩雑であるという問題がある。
【０００５】
そこで、本発明は、上記問題に鑑みなされたものであって、両面テープ等を用いずともカバー部材にパッキンを取り付けることができ、製造に係る作業効率の良い電気機器を提供しようとするものである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明は、本体ケースの前面に開口部が設けられ、開口部の前方を覆う被覆姿勢と開口部の前方を開放する開放姿勢との間で姿勢変更可能なカバー部材が取り付けられているとともに、カバー部材の後面に弾性変形可能なパッキンが取り付けられた電気機器であって、カバー部材に、後方へ突出するリブが設けられている一方、パッキンに、リブを押し込み可能な切り込みが設けられており、リブを切り込みに押し込むことにより切り込みが弾性変形し、当該弾性変形に伴いリブがパッキンに挟持されることによって、パッキンが取り付けられていることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、カバー部材に、後方へ突出するリブを設ける一方、パッキンに、リブを押し込み可能な切り込みを設けた。そして、リブを切り込みに押し込むことにより切り込みが弾性変形し、当該弾性変形に伴いリブがパッキンに挟持されることによって、パッキンが取り付けられるようにした。したがって、従来のように両面テープを用いる等せずともカバー部材にパッキンを取り付けることができ、製造に係る作業効率の向上、ひいては製造コストの低減を図ることができる。
【図面の簡単な説明】
【０００８】

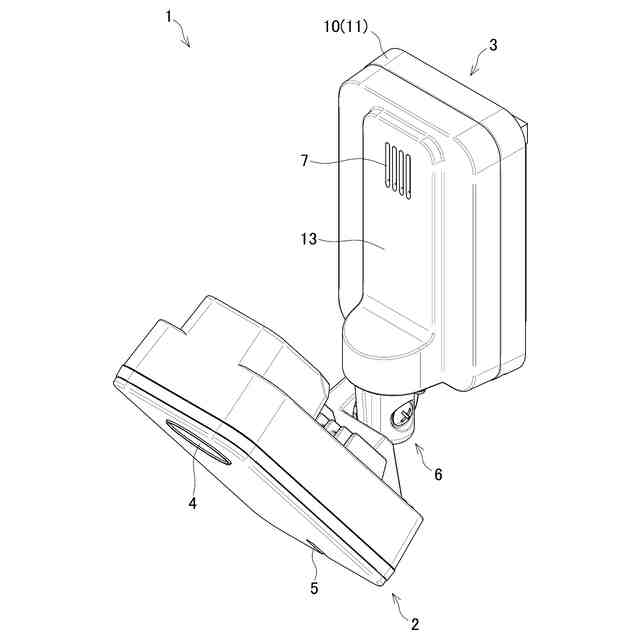

監視カメラの外観を示した斜視説明図である。
通信装置を前側から示した説明図である。
化粧カバーが取り外された本体ケースを前方から示した斜視説明図である。
化粧カバーが取り外された本体ケースを後方から示した斜視説明図である。
図３の状態からカバー部材を開放姿勢へと回動操作した状態を示した斜視説明図である。
カバー部材を示した斜視説明図であり、（ａ）は前側から、（ｂ）は後側から夫々示している。
パッキンを示した説明図である。
図２中のＡ－Ａ線断面のうち要部を拡大して示した説明図である。
図２中のＢ－Ｂ線断面のうち要部を拡大して示した説明図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態となる通信装置について、図面にもとづき詳細に説明する。
【００１０】
図１は、監視カメラ１の外観を示した斜視説明図である。図２は、通信装置３を前側から示した説明図である。図３は、化粧カバー１３が取り外された本体ケース１０を前方から示した斜視説明図である。図４は、化粧カバー１３が取り外された本体ケース１０を後方から示した斜視説明図である。図５は、図３の状態からカバー部材３０を開放姿勢へと回動操作した状態を示した斜視説明図である。図６は、カバー部材３０を示した斜視説明図であり、（ａ）は前側から、（ｂ）は後側から夫々示している。図７は、パッキン４０を示した説明図である。図８は、図２中のＡ－Ａ線断面のうち要部を拡大して示した説明図である。図９は、図２中のＢ－Ｂ線断面のうち要部を拡大して示した説明図である。
（【００１１】以降は省略されています）
