公開番号2025152406
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024054280
出願日2024-03-28
発明の名称カメラシステム
出願人アイホン株式会社
代理人個人
主分類G03B 17/56 20210101AFI20251002BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】マイクの向きをカメラの撮像方向に合わせて変更することができるカメラシステムを提供する。
【解決手段】カメラとマイクとが内蔵された本体ケース10を備えたカメラ装置2と、スピーカが内蔵された本体ケース20を備えた通信装置3とを、少なくとも上下方向を軸とした回転動作が可能な角度調整機構部6により連結しているため、マイクの向きをカメラの撮像方向に合わせて変更することができ、カメラにより撮像された映像とマイクにより集音された音声や環境音とが一致しないという状況が起こらない。
【選択図】図1
特許請求の範囲【請求項１】
カメラ、マイク、及びスピーカを備えているとともに、所定方向を軸とする回転動作によってカメラの撮像方向を調整することができるカメラシステムであって、
前記カメラと前記マイクとが備えられた第１のケースと、前記スピーカが備えられた第２のケースとを有するとともに、
前記第１のケースと前記第２のケースとが、前記所定方向を軸とした回転動作が可能な角度調整機構部により連結されていることを特徴とするカメラシステム。
続きを表示（約 370 文字）【請求項２】
前記第１のケースに内蔵されている第１の基板と、前記第２のケースに内蔵されている第２の基板とを電気的に接続する接続ケーブルが、前記第１のケースから前記第２のケースにかけて前記角度調整機構部内を通して配されていることを特徴とする請求項１に記載のカメラシステム。
【請求項３】
前記第１のケース内と、前記第２のケース内と、前記角度調整機構部内との少なくとも何れか一箇所において、前記接続ケーブルがゴム若しくは合成樹脂製のケーブル保持部材に挿通され、前記ケーブル保持部材が所定の取付孔に差し込まれた状態で取り付けられているとともに、
前記ケーブル保持部材の周面に、前記ケーブル保持部材の周面と前記取付孔の内面との隙間を塞ぐ凸条部が設けられていることを特徴とする請求項２に記載のカメラシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カメラ、マイク、及びスピーカを備えたカメラシステムに関するものである。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、撮像方向を調整可能とされたカメラを有するカメラシステムには、マイク及びスピーカを備えることがある（たとえば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１６４６７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来のカメラシステムでは、カメラの撮像方向に合わせてマイクの向きが変わるというようなことがなく、カメラの撮像方向によってはカメラにより撮像された映像とマイクにより集音された音声や環境音とが一致しないという問題があった。また、従来のカメラシステムでは、マイクとスピーカとが同一のケース体に設けられているため、スピーカから発せられた音や声がケース体の内部を通ってマイクに伝わりやすいという問題もある。
【０００５】
そこで、本発明は、上記問題に鑑みなされたものであって、マイクの向きをカメラの撮像方向に合わせて変更することができる上、スピーカから発せられた音や声がケース体の内部を通ってマイクに伝わりにくいカメラシステムを提供しようとするものである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明のうち請求項１に記載の発明は、カメラ、マイク、及びスピーカを備えているとともに、所定方向を軸とする回転動作によってカメラの撮像方向を調整することができるカメラシステムであって、カメラとマイクとが備えられた第１のケースと、スピーカが備えられた第２のケースとを有するとともに、第１のケースと第２のケースとが、所定方向を軸とした回転動作が可能な角度調整機構部により連結されていることを特徴とする。
本発明によれば、カメラとマイクとが備えられた第１のケースと、スピーカが備えられた第２のケースとを有するとともに、第１のケースと第２のケースとが、所定方向を軸とした回転動作が可能な角度調整機構部により連結されているため、マイクの向きをカメラの撮像方向に合わせて変更することができ、カメラにより撮像された映像とマイクにより集音された音声や環境音とが一致しないという状況が起こらない。
【０００７】
請求項２に記載の発明は、請求項１に記載の発明において、第１のケースに内蔵されている第１の基板と、第２のケースに内蔵されている第２の基板とを電気的に接続する接続ケーブルが、第１のケースから第２のケースにかけて角度調整機構部内を通して配されていることを特徴とする。
請求項２に記載の発明によれば、第１のケースに内蔵されている第１の基板と、第２のケースに内蔵されている第２の基板とを電気的に接続する接続ケーブルが、第１のケースから第２のケースにかけて角度調整機構部内を通して配されているため、接続ケーブルの外部への露出を減らすことができ、カメラの撮像角度の調整時に接続ケーブルが不用意に傷つく等の事態が起こりにくい。
【０００８】
請求項３に記載の発明は、請求項２に記載の発明において、第１のケース内と、第２のケース内と、角度調整機構部内との少なくとも何れか一箇所において、接続ケーブルがゴム若しくは合成樹脂製のケーブル保持部材に挿通され、ケーブル保持部材が所定の取付孔に差し込まれた状態で取り付けられているとともに、ケーブル保持部材の周面に、ケーブル保持部材の周面と取付孔の内面との隙間を塞ぐ凸条部が設けられていることを特徴とする
請求項３に記載の発明によれば、第１のケース内と、第２のケース内と、角度調整機構部内との少なくとも何れか一箇所において、接続ケーブルがゴム若しくは合成樹脂製のケーブル保持部材に挿通され、ケーブル保持部材が所定の取付孔に差し込まれた状態で取り付けられているとともに、ケーブル保持部材の周面に、ケーブル保持部材の周面と取付孔の内面との隙間を塞ぐ凸条部が設けられているため、スピーカから発せられた音声が第２のケース内から角度調整機構部内を通って第１のケース内に達しにくくなっている。すなわち、スピーカから発せられた音声がマイクによる集音に影響を及ぼしにくいカメラシステムとすることができる。
【発明の効果】
【０００９】
本発明によれば、カメラとマイクとが備えられた第１のケースと、スピーカが備えられた第２のケースとを有するとともに、第１のケースと第２のケースとを、所定方向を軸とした回転動作が可能な角度調整機構部により連結している。したがって、マイクの向きをカメラの撮像方向に合わせて変更することができ、カメラにより撮像された映像とマイクにより集音された音声や環境音とが一致しないという状況が起こらないカメラシステムとすることができる。
【図面の簡単な説明】
【００１０】

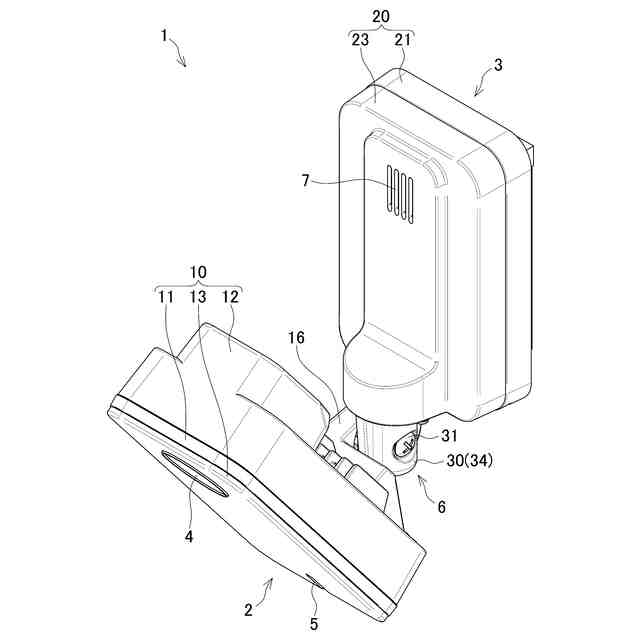

監視カメラの外観を示した斜視説明図である。

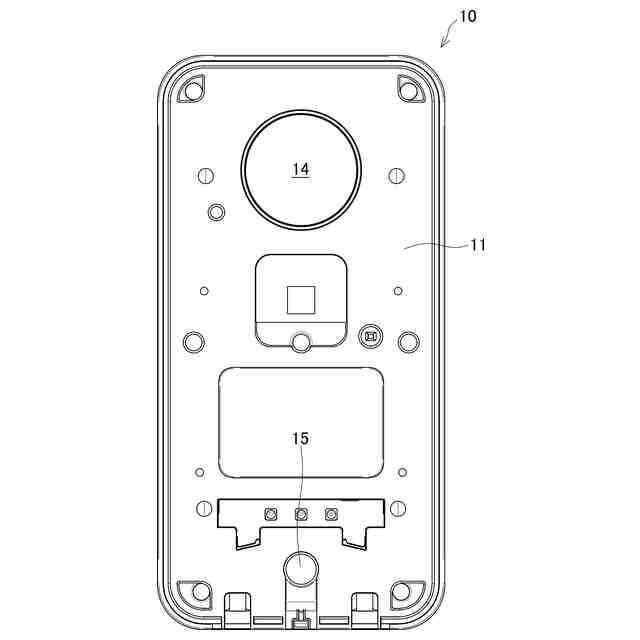

化粧パネルが取り外されたカメラ装置の本体ケースを前側から示した説明図である。

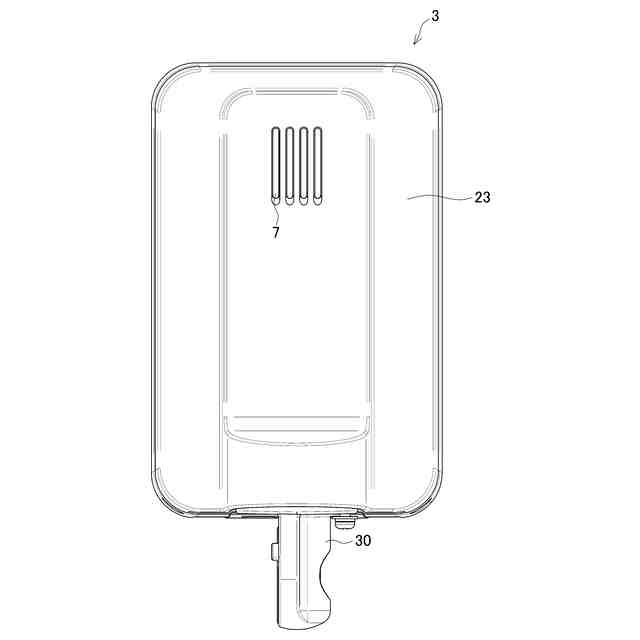

通信装置を前側から示した説明図である。

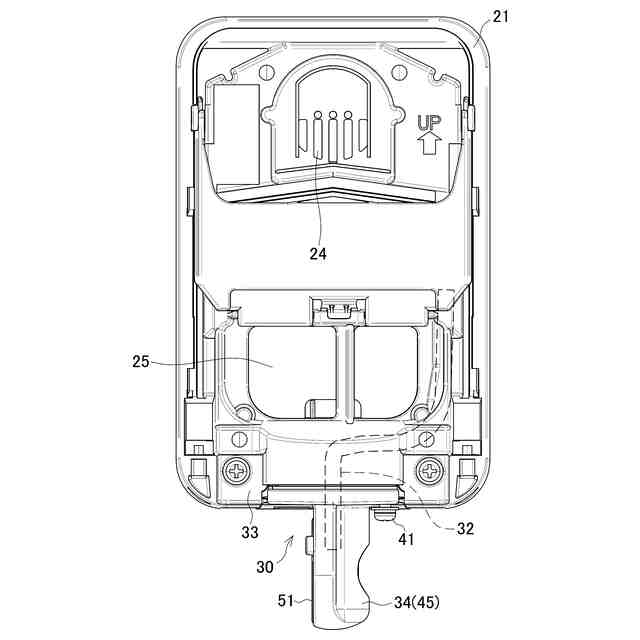

化粧カバーが取り外された通信装置の本体ケースを前側から示した説明図である。

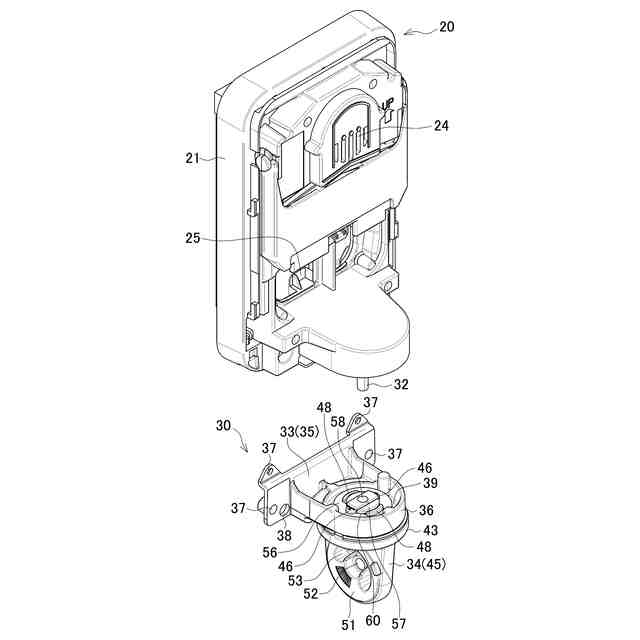

図４の状態にある本体ケースから後金具を分離した状態を前方左斜め上から示した斜視説明図である。
図５と同状態にある本体ケース及び後金具を前方左斜め下から示した斜視説明図である。
分解状態にある後金具を前方左斜め上から示した斜視説明図である。
分解状態にある後金具を前方左斜め下から示した斜視説明図である。
分解状態にある後金具を前方右斜め下から示した斜視説明図である。
連結金具を上側から示した説明図である。
ケース保持部材を示した説明図であり、（ａ）は前側から、（ｂ）は上側から夫々示している。
【発明を実施するための形態】
（【００１１】以降は省略されています）
